CozyFire

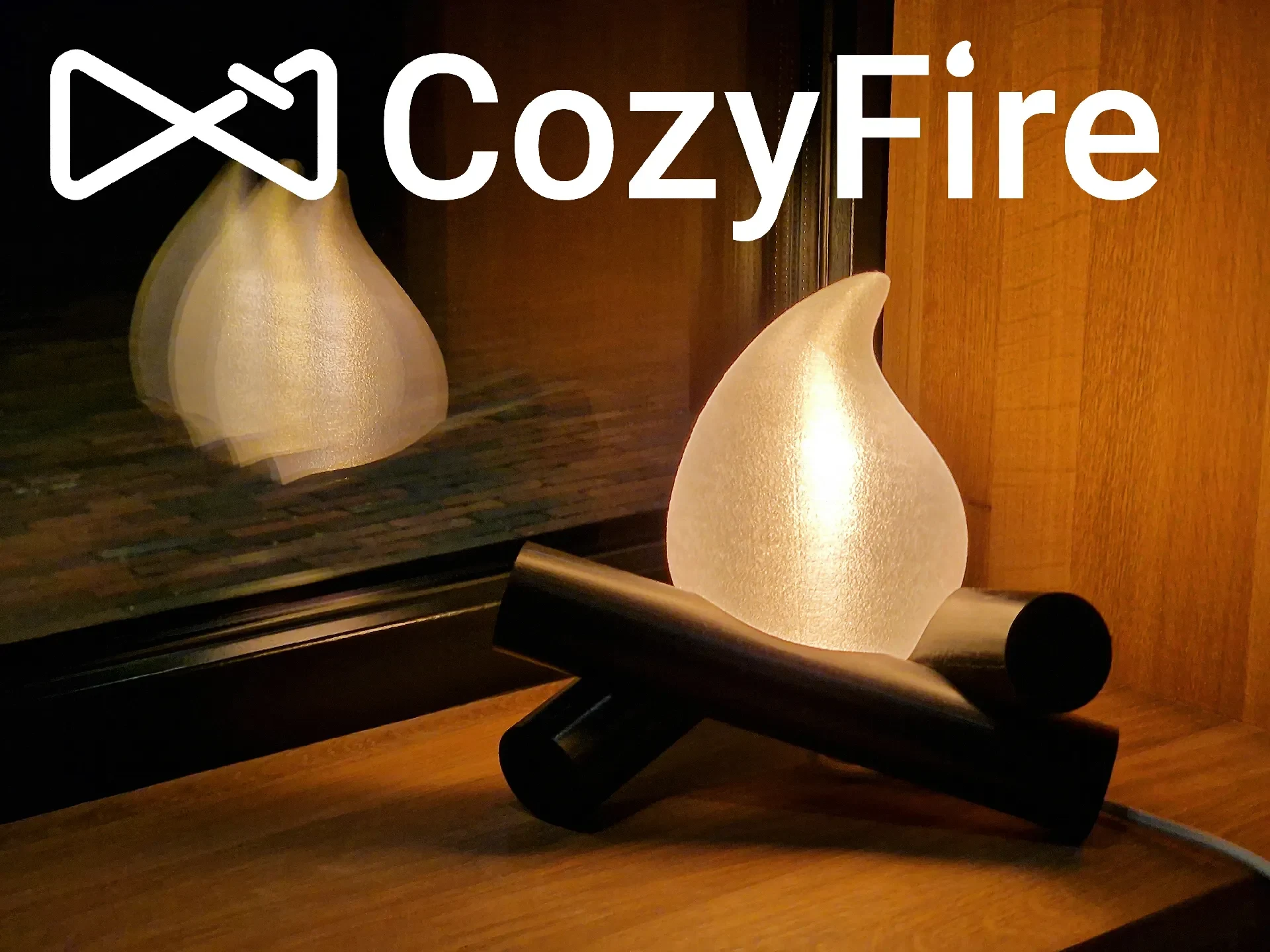

CozyFire — это осветительный прибор, который выглядит как костер и может создать уютную атмосферу, как у настоящего костра, но без выбросов углекислого газа. Его размеры 22,5 x 24,3 x 21 см (ДxШxВ) позволяют удобно разместить на полке или приставном столике.

Конструкция состоит из трех черных поленьев, изображающих обгоревшую древесину, и прозрачного пламени с источником света внутри. Выбрав интеллектуальный светильник Philips Hue, вы даже сможете заставить пламя дышать, к��к настоящий костер. Пламя специально разработано для печати с нечеткой кожей, чтобы придать свету приятную текстуру. Детали имеют идеальный размер для печати на большинстве распространенных принтеров FDM. Кроме того, для CozyFire требуется всего несколько легкодоступных компонентов, чтобы каждый мог его собрать.

Галерея

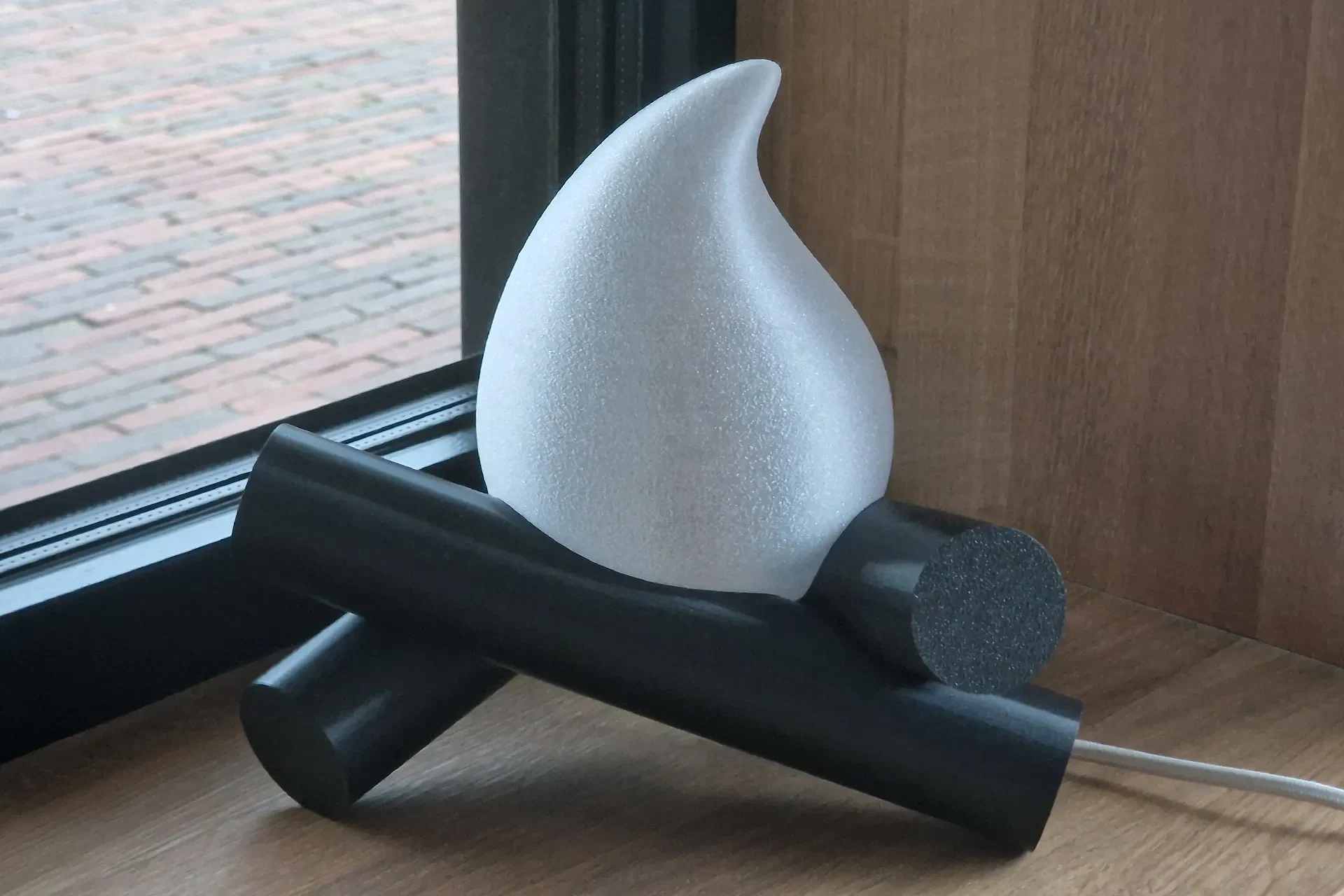

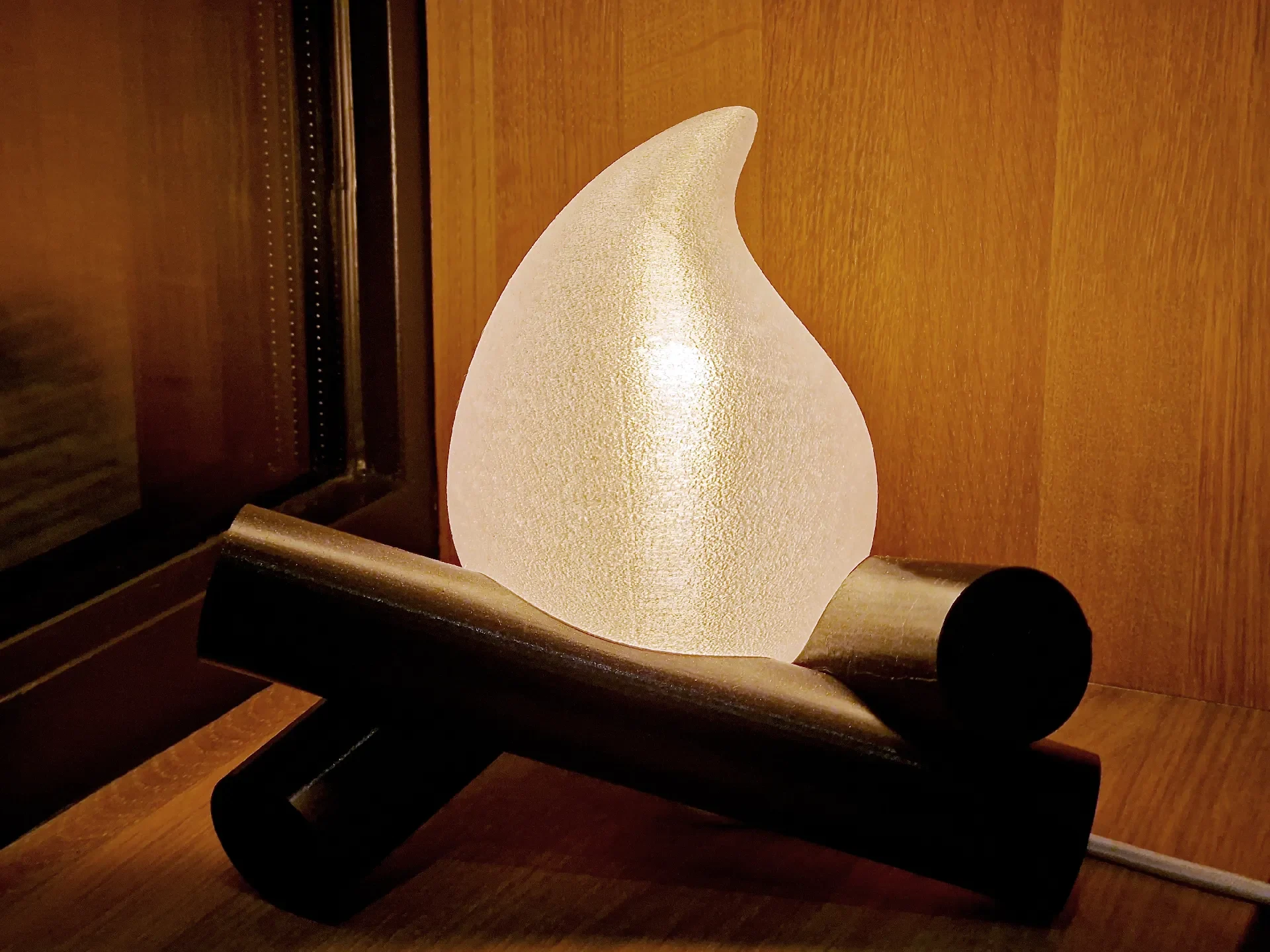

Ниже можно найти некоторые изображения готового продукта.

Спецификация материалов (BoM)

Винты

В конструкции используются 3 винта М3*8, однако подойдут и винты М3 длиной 10 мм.

Также необходимы 3 термофиксируемые вставки M3. Я взял от Ruthex, для них требуется отверстие диаметром 4 мм и глубиной 5,7, но большинство других марок тоже подойдут.

Если вам не хочется использовать винты или у вас их нет под рукой, вы также можете приклеить детали на место, но я рекомендую использовать винты, чтобы можно было разобрать и лучше выровнять.

Нить

Всего для модели требуется 420 грамм нити.

Из них 300 граммов черной или деревянной нити используется для поленьев, 95 граммов прозрачной нити — для пламени и 25 граммов белой нити — для основы пламени. (Поскольку белая нить видна только снизу, цвет не имеет особого значения)

Другие

Наконец, вам понадобится светодиодная лампа E14 и патрон.

Для розетки E14 я использовал Ikea Strala, поскольку она дешевая и доступна во всем мире.
Примечание. В зависимости от вашего региона существуют две версии Strala: версия E14 и E12. Я использовал версию E14, но предполагаю, что E12 также подойдет, но убедитесь, что у вас есть лампочка, подходящая к вашей розетке.

В качестве лампочки вы можете использовать любую лампочку, соответствующую размеру вашей розетки, однако я настоятельно рекомендую использовать интеллектуальное освещение, такое как Philips Hue, поскольку оно может имитировать эффект дыхания настоящего костра. Лично я выбрал их от Philips Hue, но их другие цветные и белые версии также работают.

Настройки печати

В разделе файлов можно найти файлы 3mf для Prusa Slicer и Bambu Studio со всеми примененными настройками. Если вы используете другой слайсер, вы можете использовать настройки, указанные ниже.

Журналы:

2 стенки (сопло 0,4 мм)
15% заполнение
Опоры для деревьев на выступающих частях
принт с большими полями ~40 мм
Высота слоя 0,2-0,28 мм
Рекомендуется черная или деревянная нить.

Примечание. Если бревна слишком высоки, чтобы поместиться на вашей печатной платформе, я рекомендую положить их под углом 45 градусов и добавить опоры для деревьев. Другое решение — разместить их горизонтально нижней стороной вниз (нижняя часть — это сторона с торчащим штифтом).

Пламя_База:

4 стенки (сопло 0,4 мм) (предотвращает проникновение света)
15% заполнение
Поддержка по внешнему краю
Высота слоя 0,16-0,2 мм (более подробно о кривой)
Основание пламени можно напечатать в любом цвете, так как оно видно только снизу. Я выбрал белый цвет, чтобы он соответствовал эстетике пламени.

Пламя

6 стенок (сопло 0,4 мм) (нам нужны сплошные стенки вверху, через которые пр��ходит свет)
7 верхних слоев
Заполнение 15 % (не имеет значения, так как оно только внизу)
Автоматические опоры для деревьев
Высота слоя 0,2 мм
Печать прозрачной нитью.
Произвольное положение шва
Используйте настенный генератор Арахны.
мин��мальная ширина стены 75%
Используйте нечеткую кожу
Только на внешнем слое (иначе печать будет очень долгой и особой ценности не принесет)
Расстояние между точками 0,35 мм
Толщина 0,18 мм

Сборка

Сначала установите по одной термофиксируемой вставке в каждое бревно, как показано на рисунке.

Соедините бревно A, B, C по часовой стрелке, вставив штифт в отверстие другого бревна, сделайте это для всех трех бревен, чтобы получился треугольник.
