Механическая карусель с лошадьми......
Внимание, обновление!!! — улучшение моторной версии
Вам нужно всего лишь распечатать две детали, купить мини-металлический мотор-редуктор N20 и коробку для двух аккумуляторов 18650. Добавлю ссылку на покупку.
Двигатель подходит со скоростью 30-50/мин. Купил еще моторы для другой модели, но здесь мне помогли
Высота корпуса двигателя с шестерн��ми должна составлять 25 мм без вала.
Мини-металлический мотор-редуктор N20:
https://www.aliexpress.com/item/1005005699205905.html?
Аккумуляторная коробка 18650:
https://www.aliexpress.com/item/1005003772436297.html?
Просто добавьте эти части:
Поместите новую деталь под карусель, вставьте мотор, соединенный с тросами, и добавьте шестерни.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

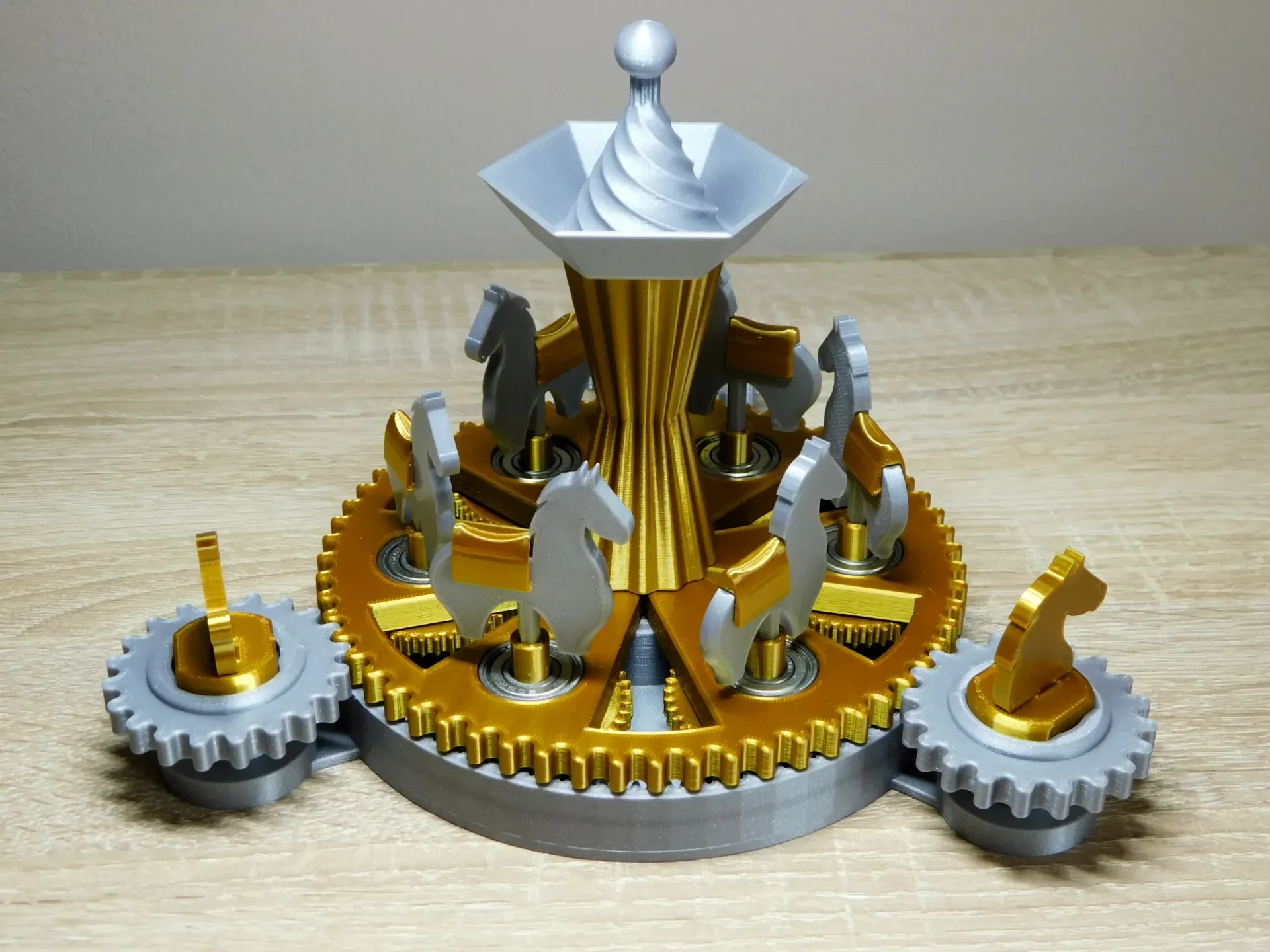

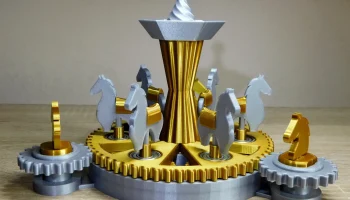

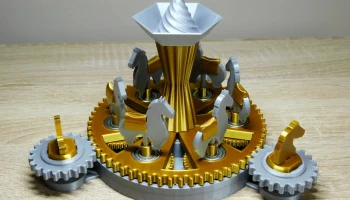

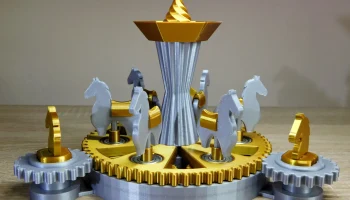

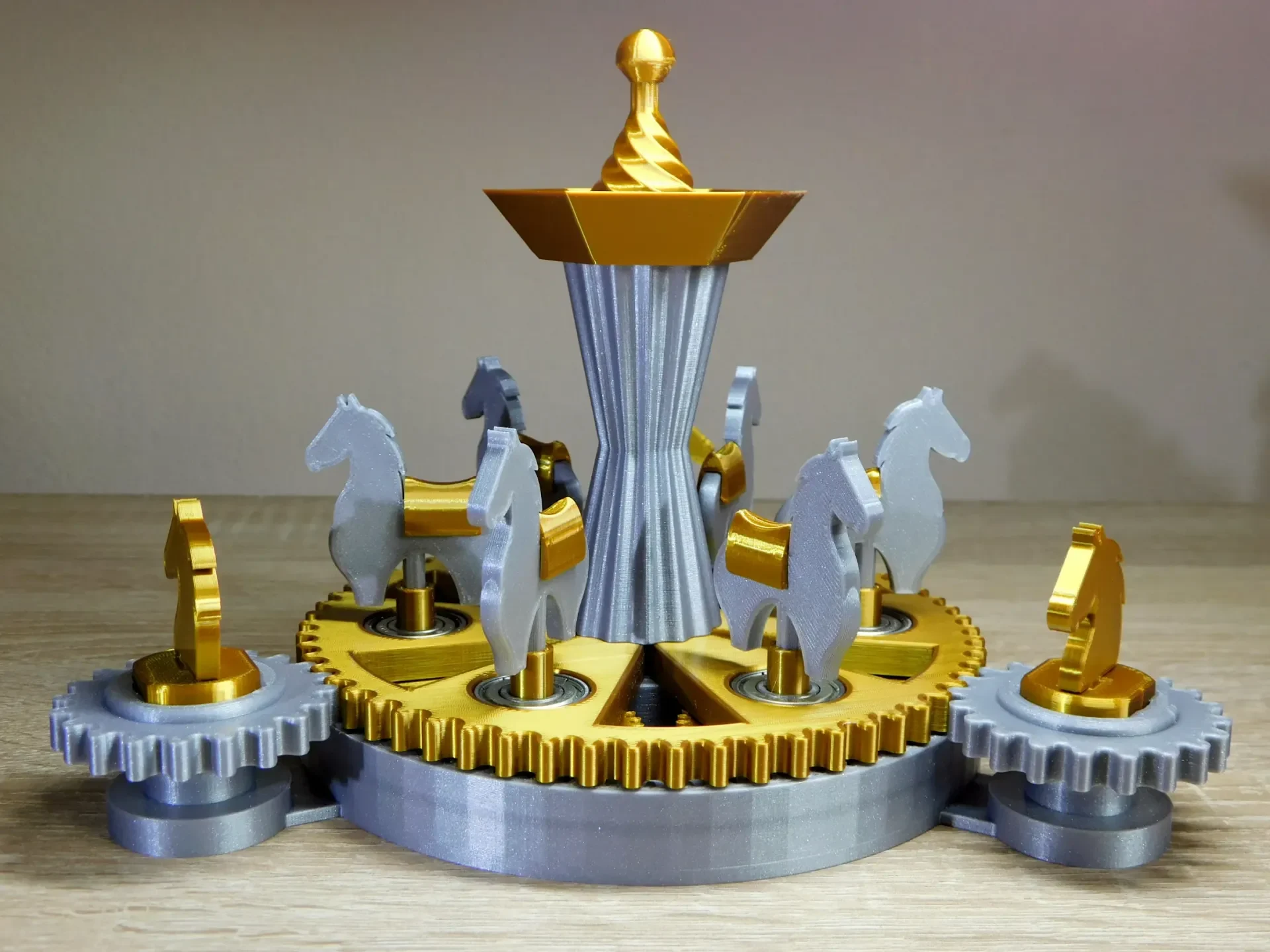

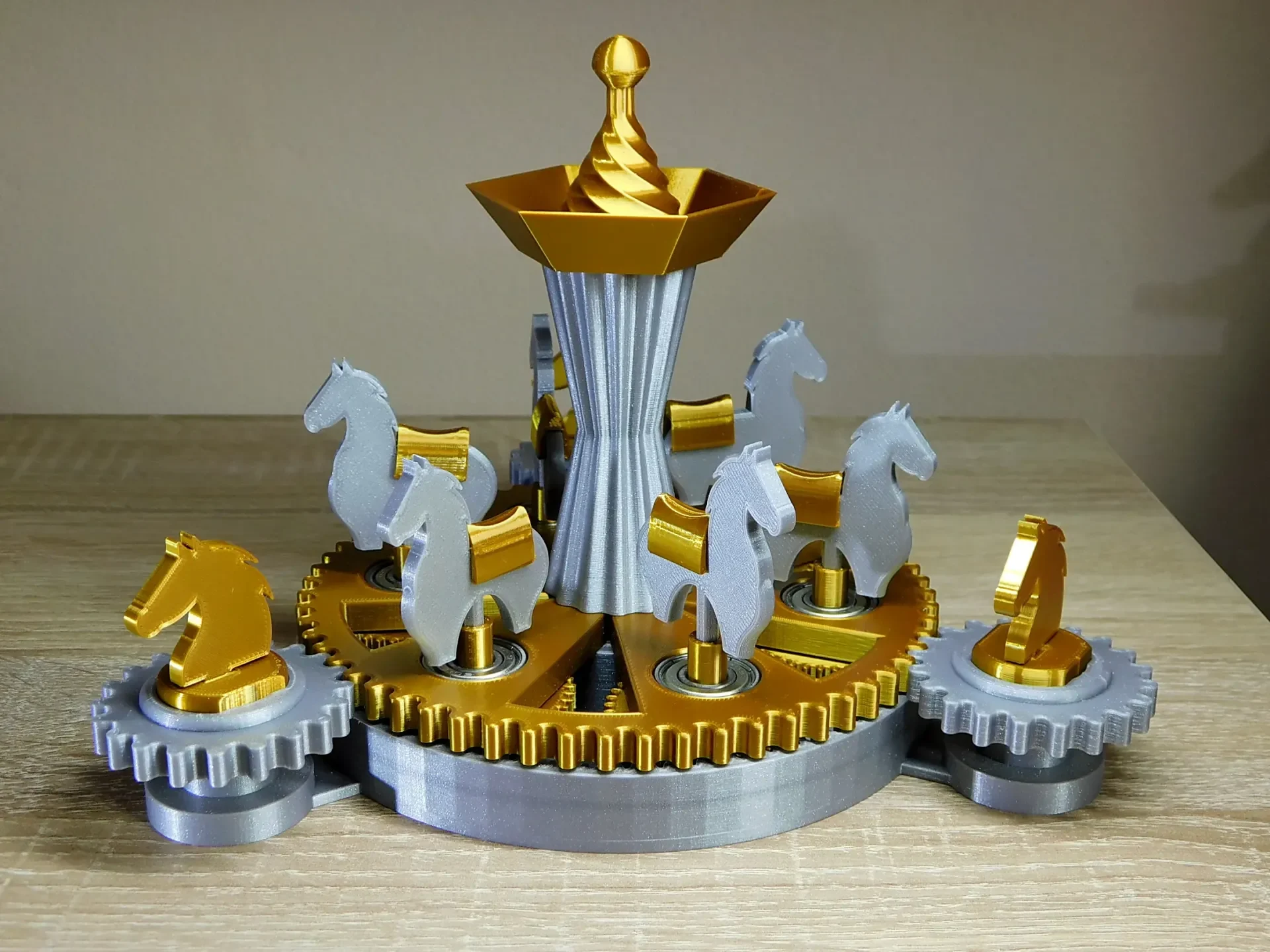

Как уже упоминалось в конкурсной заявке, я создал механическую модель и постарался выделить и эстетическую сторону. Надеюсь, модель карусели вам понравится. Передвигать модель можно по-разному — вращать сбоку за шестеренки или сверху через верх. Более опытные моделисты могут воплотить эту модель в жизнь с помощью моторизованного движения.

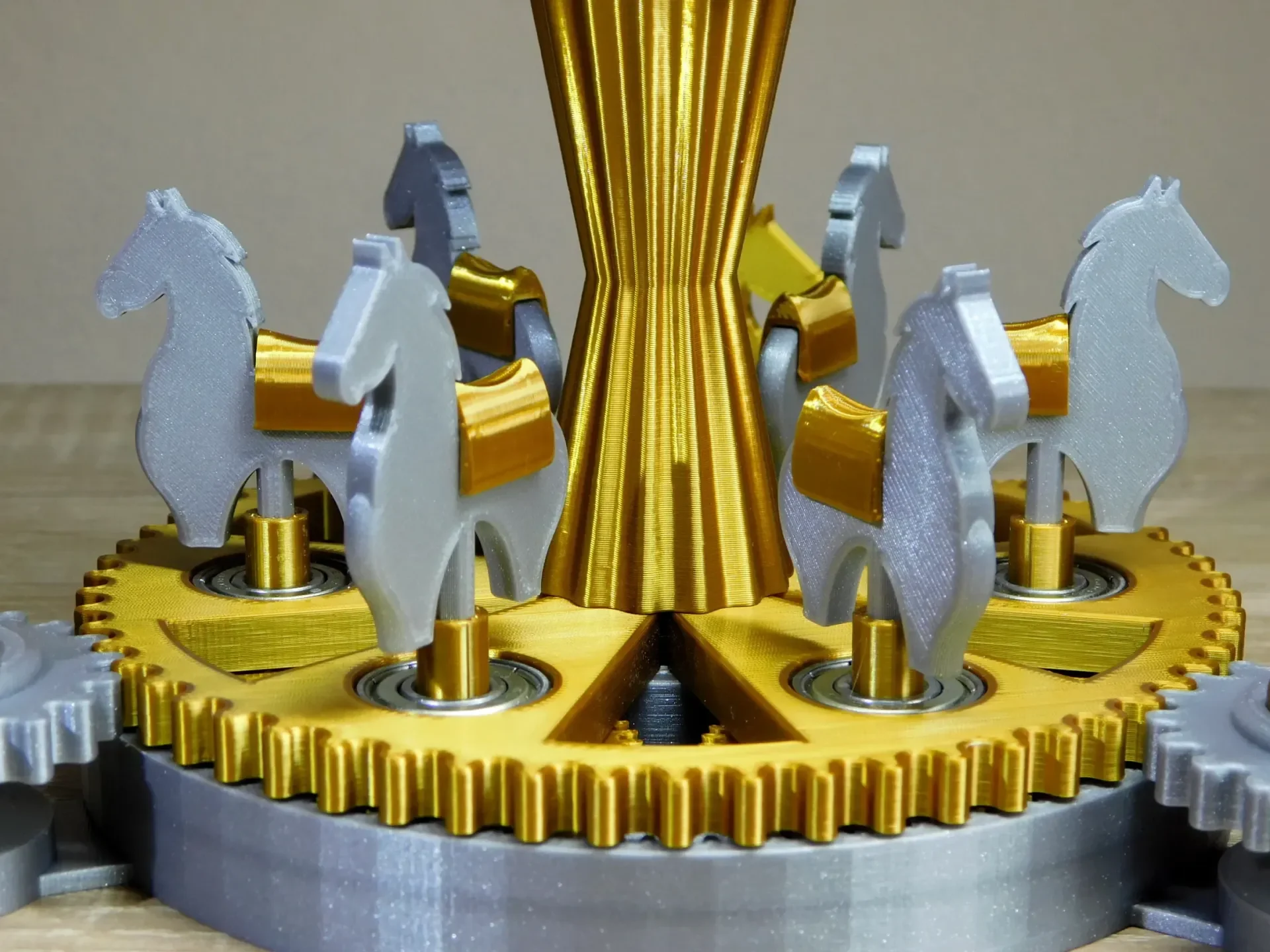

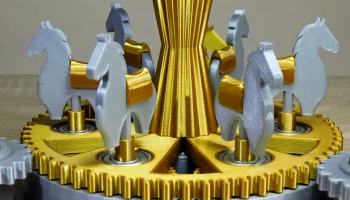

Лошади движутся в 3-х направлениях — назад и вперед, вокруг своей оси и вверх и вниз.
Обновлять!!!
Добавил stl файлы всех частей модели, надеюсь все будет хорошо, если не напишите, исправлю
Размер: Пожил из 9 кусков ложки 608zz- / 8x22x7mm / вытянутая ложка из встроенного луча и 1 куска 6903zz / 17x30x7mm /

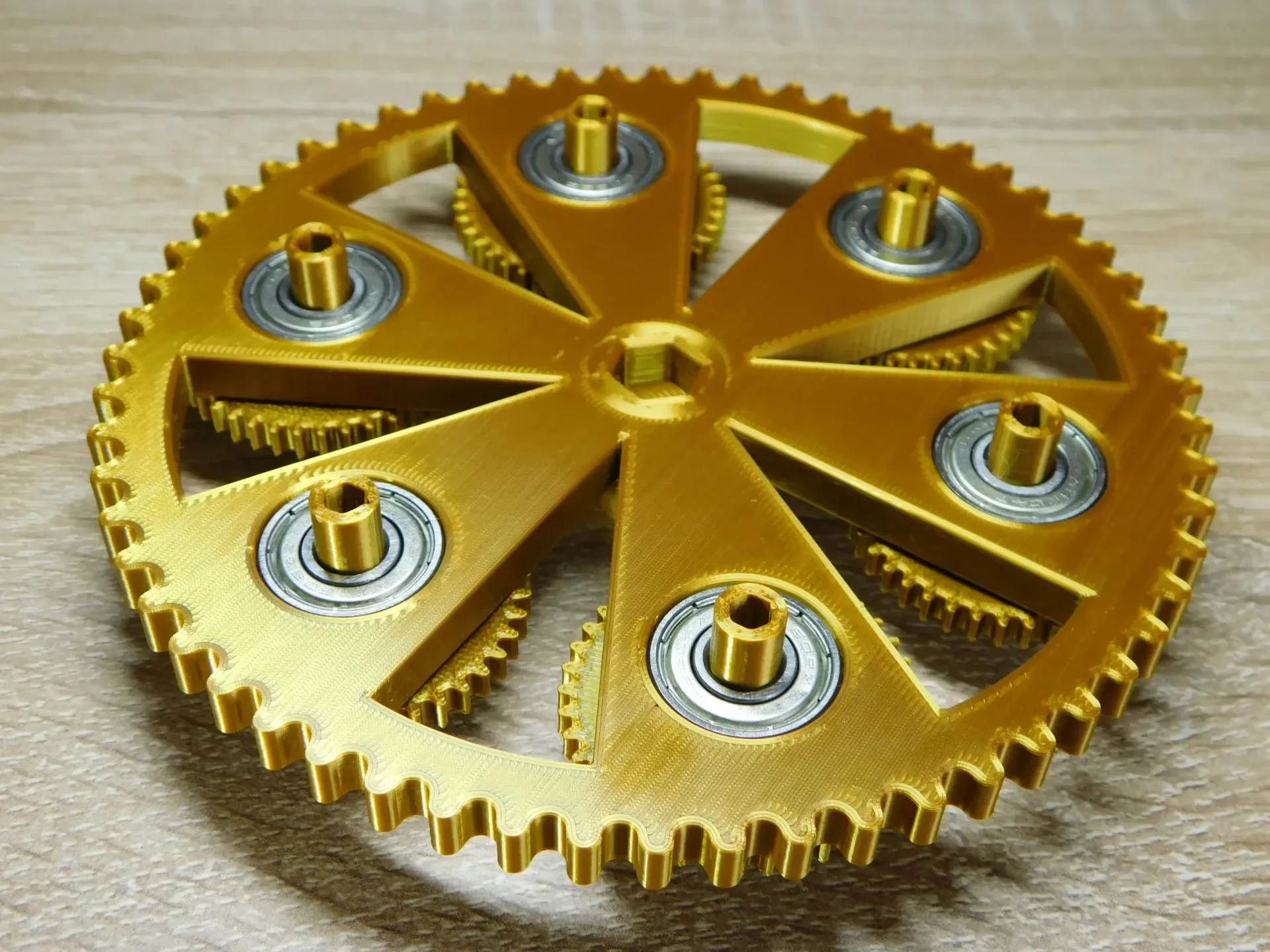

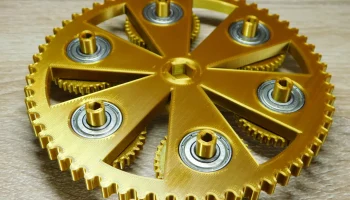

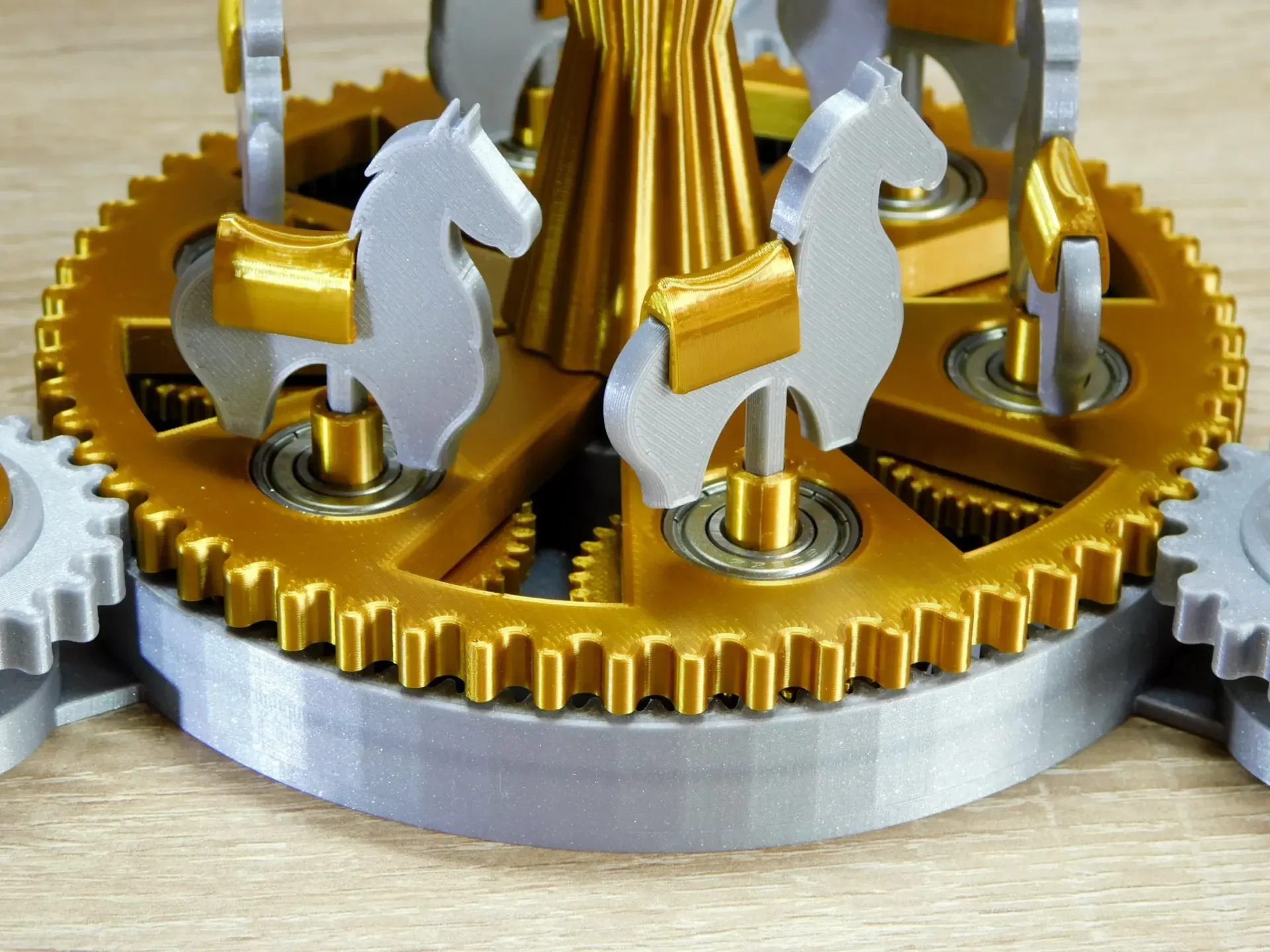

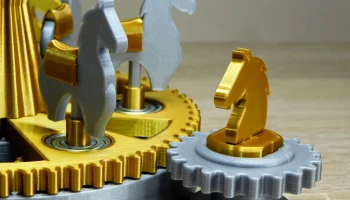

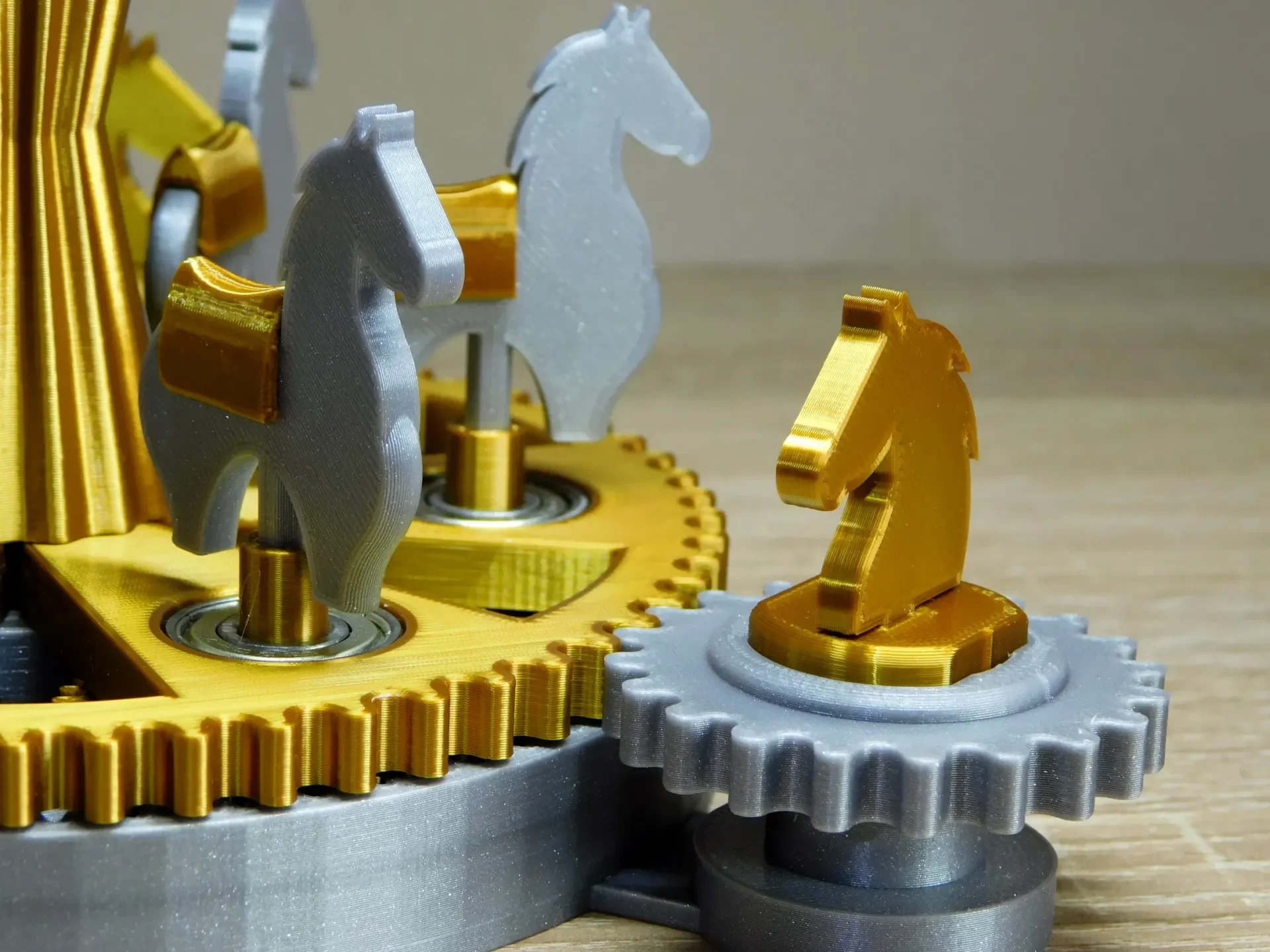

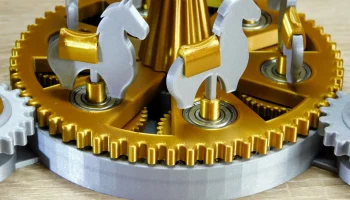

Используйте 6 подшипников 608 для большой вращающейся пластины под лошадьми, тщательно прижмите их и используйте 3 подшипника 608 во внешних шестернях, где находятся золотые лошади. Подшипник 6903- /17x30x7mm/ используйте в отверстии в основании — большая серая часть, она помогает поворачивать большой золотой круг.
Рекомендую немного сгладить волны на основании, чтобы лошади лучше двигались.
Детали подходят друг к ��ругу идеально, возможно, вам придется немного вдавить подшипники в подвижную пластину.

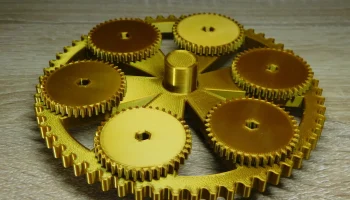

Оси под конями, возможно, придется немного отшлифовать, чтобы они свободно перемещались в отверстиях зубчатых осей. Если возникнет проблема, напишите мне, буду рад помочь
Добавлена деталь: поворотная палка, можно вставить вместо лошади
В случае проблем при нарезке файлов 3mf — если в деталях отсутствуют отверстия, рекомендую использовать Prusaslicer.

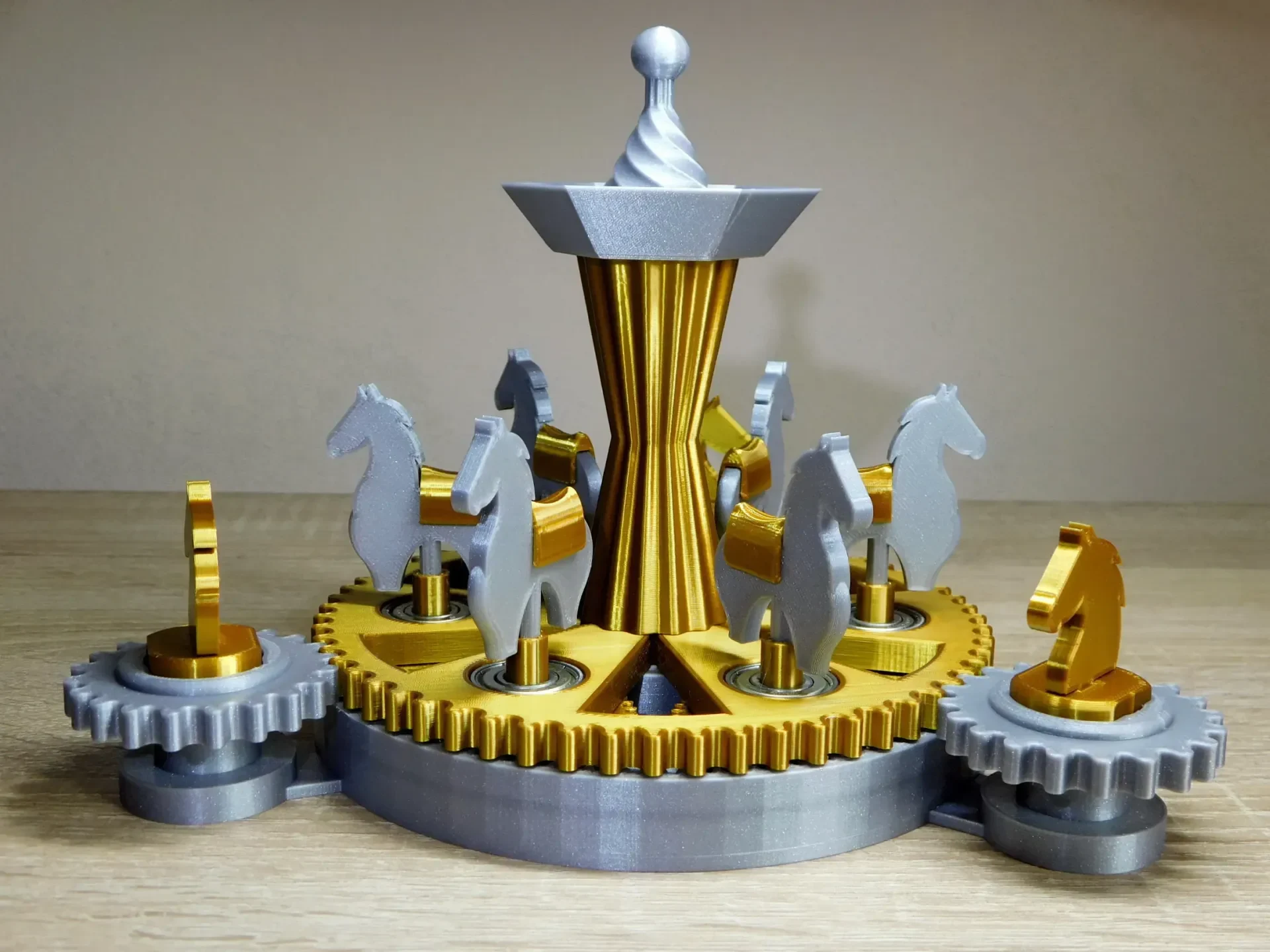

Используемые нити: Prusament PLA Viva La Bronze.
Prusament НОАК Galaxy Silver
Вы можете найти другую модель карусели здесь:
https://www.printables.com/cs/model/275718-wheel-carousel-with-hearts
https://www.printables.com/cs/model/295206-carousel-with-butterflies-and-caterpillars
Я желаю вам много веселья!
