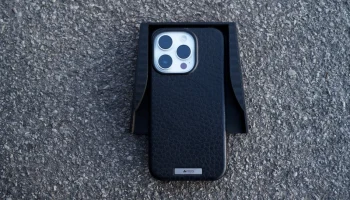

Полка для телефона VW ID.4 с направляющими

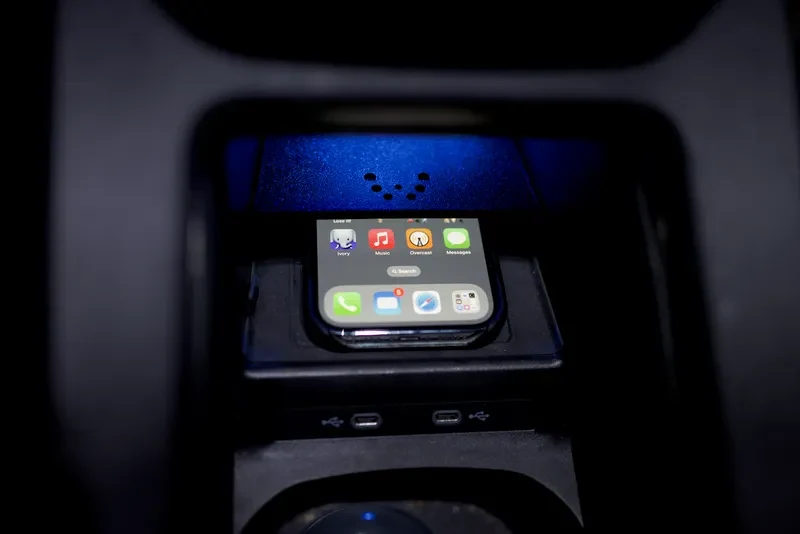

Я распечатал существующую модель полки для телефона и обнаружил, что, если вставить телефон до упора, он не совпадает с целью зарядки QI. Я воссоздал модель и добавил в конце стенку толщиной 3 мм, которая вместе с моим чехлом правильно выровняла телефон.

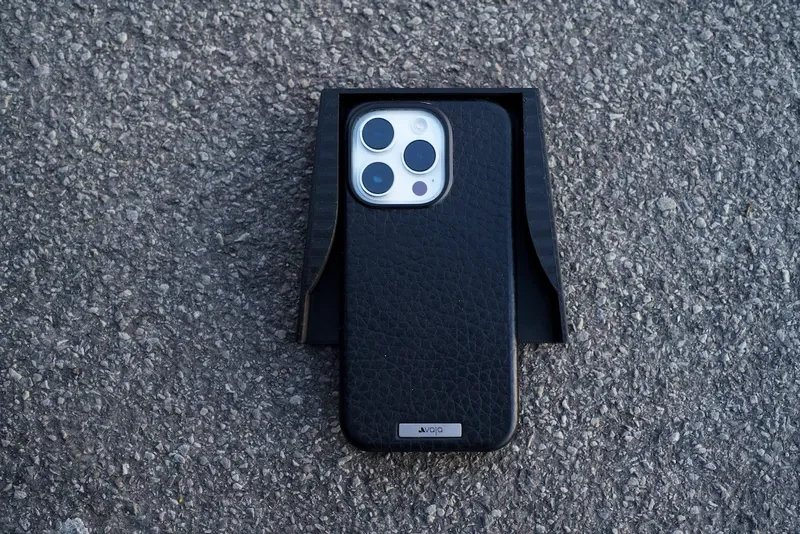

Мой чехол не особенно хорошо прилегает к резиновому коврику в зоне зарядки, и я обнаружил, что во время движения мой телефон иногда теряет ориентацию, когда телефон скользит влево и вправо. Чтобы это исправить, я сделал направляющие вдоль боковых стенок, которые помогают удерживать телефон на месте. Ширина моего телефона с чехлом составляет около 77 мм, поэтому зазор между направляющими установлен на 80 мм, чтобы было легче вставлять и извлекать телефон.

Он был создан в Fusion 360, и в него включен файл .f3d, чтобы вы могли изменить ширину зазора для работы с вашим телефоном. Перейдите в «Изменить» > «Изменить параметры» и обновите пользовательский парам��тр «phoneWidth» в зависимости от ширины вашего устройства. Обратите внимание, что эта модель плотно прилегает к зоне зарядки, поэтому зазор сократится на миллиметр-два.

Если у вас есть телефон размером с iPhone 14 pro, вы можете распечатать STL этой модели как есть. Я удалил свой логотип из версии для печати, но оставил тело и эскиз в файле Fusion 360, чтобы его можно было легко заменить собственным SVG.

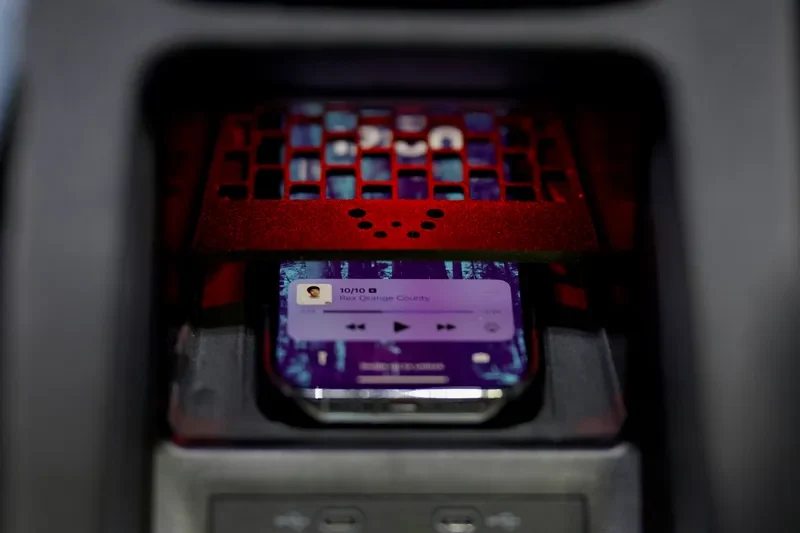

Вентилируемая версия

В версии 12+ имеется дополнительный корпус с вентиляционными отверстиями, которые позволяют воздуху лучше перемещаться и сохранять телефон прохладным (если на полке ничего нет). Я обнаружил, что вентиляционные отверстия не мешают, когда я кладу телефон на полку, но вентиляционные отверстия могут стать проблемой, если вы уроните ключи или другие предметы в это место.

Настройки печати:

Я напечатал это на P1P, используя настройки по умолчанию для PLA. Вот некоторые из этих настроек:

Высота слоя: 0,2 мм
Верхний и нижний слои оболочки: 3
Плотность редкого заполнения: 15 %
Поддерживает: нет
