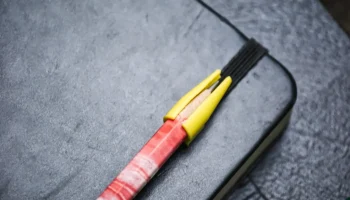

Зажим для карандашей и защитная пленка для ноутбука с зас...
Это зажим для карандашей и защитная пленка для блокнота с застежкой на (эластичной) ленте. В комплект входит файл .stl с размерами, подходящими для большинства моих блокнотов и карандашей. (лента: 6 х 1 мм и карандаш: диаметр 7,3 мм)
Если размеры, указанные выше, вам не подходят, можно изменить настройки следующих пунктов:
ширина (эластичной) ленты (у большинства моих ноутбуков она 5 или 6 мм)
Высота (резинки) ленты (я пока мерила 0,6 и 1 мм)
диаметр карандаша (не оставляйте лишнего места)
высота кончика карандаша (16 мм вполне достаточно. Я использую нож в качестве точилки, поэтому никаких гарантий)
Если вам нужна только крышка или верхний зажим, вы можете отменить выбор другого и распечатать только один из них.

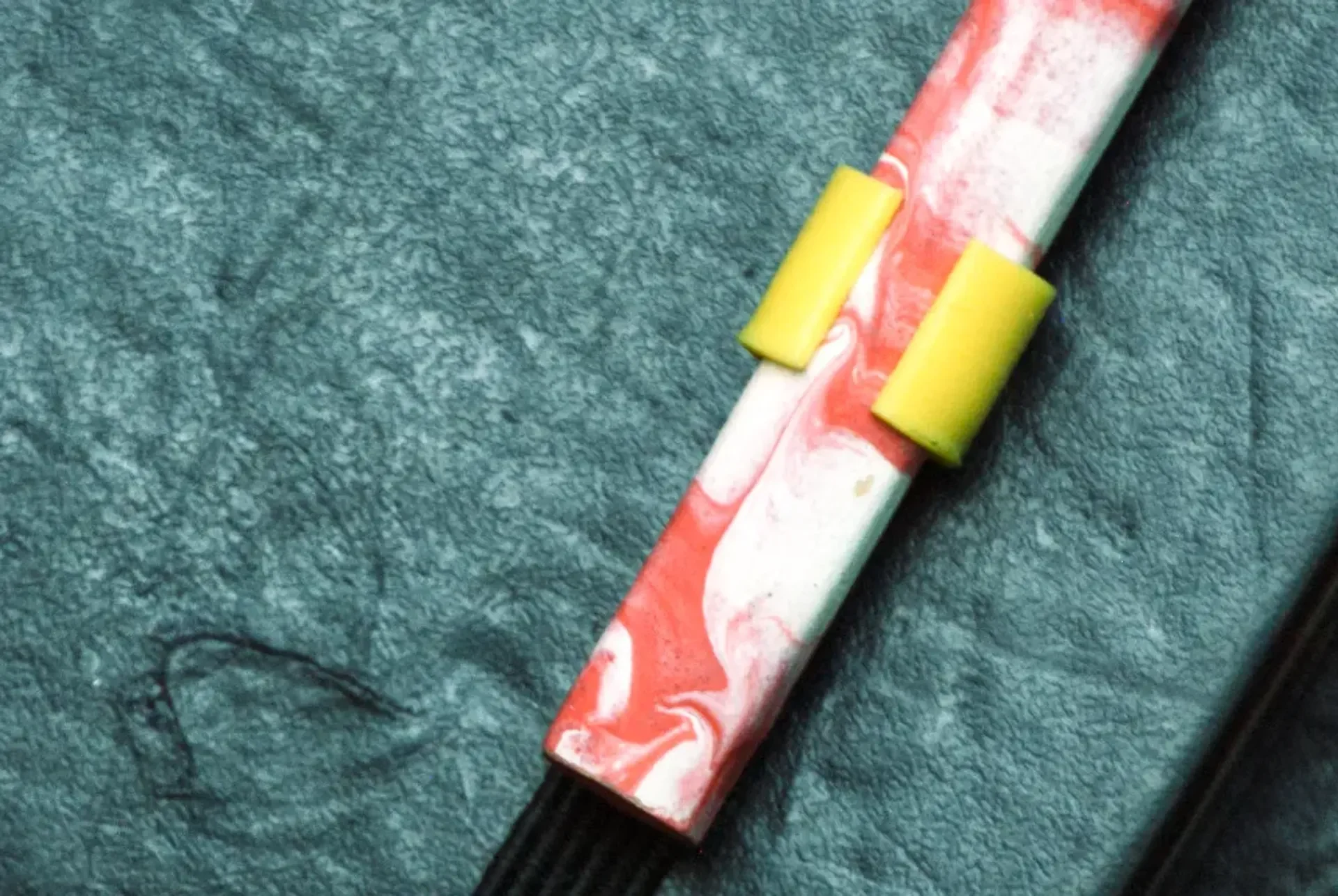

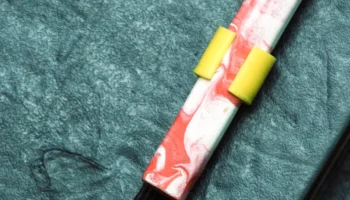

Для тех, кто не хочет вытаскивать карандаш, есть второй вариант второго зажима. Имейте в виду, что в версии «без вытягивания» карандаш может легче потеряться в сумке.
Дизайн был создан с учетом карандаша, однако не должно возникнуть проблем с его использованием для других (круглых) вещей, таких как кисть, ручка, канцелярский нож… вы поняли.
настроить
Чтобы изменить размеры, вам необходимо скачать файл .scad и открыть его в OpenSCAD. Все можно изменить в окне «Кастомайзер». Нет необходимости разбираться или редактировать код. Сначала установите ширину и высоту резинки, а затем установите диаметр карандаша и высоту кончика. Перед экспортом вы можете решить, какие части — верхнюю часть и/или клипсу — вы хотите распечатать. Экспортируйте файл для печати.
Пост-печать
собрать

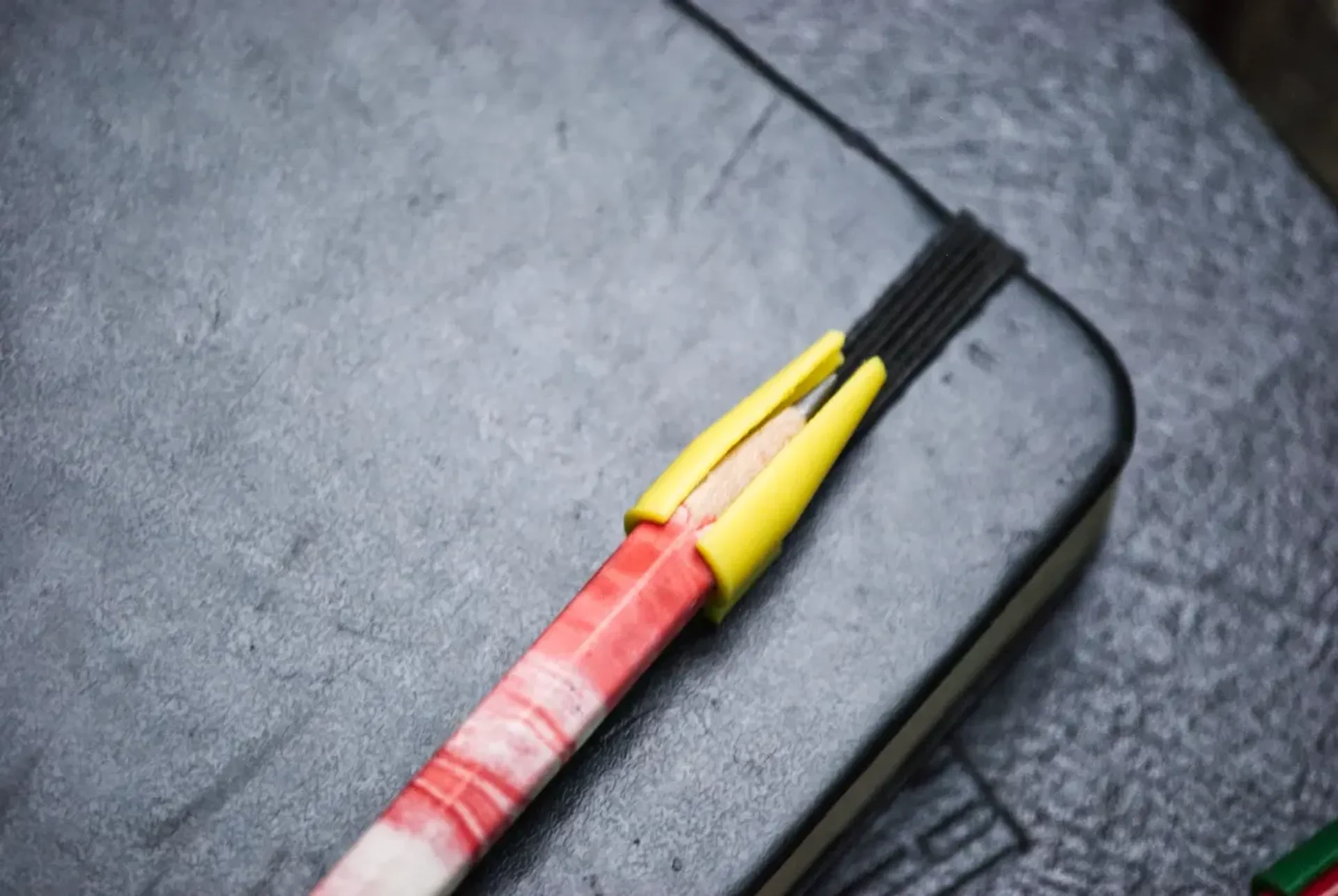

Проденьте зажим через эластичную застежку блокнота и вставьте ручку. Плотное прилегание резинки требует некоторого терпения, однако в долгосрочной перспективе вставлять и извлекать карандаш становится намного проще.
Как я это разработал ===================
В течение многих лет у меня были зажимы для карандашей в блокнотах, сде��анные из ткани. Они работали отлично, за исключением двух небольших недостатков в конструкции. Во-первых, не было возможности вынуть их и использовать в следующем блокноте, а во-вторых, кончик карандаша сломался через некоторое время, когда я носил блокнот с собой в рюкзаке. Поэтому я осмотрелся, есть ли что-нибудь, что могло бы решить обе проблемы. Хотя есть некоторые решения первой проблемы, кажется, что все используют шариковую ручку и красота карандашного наброска не принимается во внимание.
Моя первая идея заключалась в том, чтобы использовать дизайн колпачка для шариковой ручки и создать соединение с резинкой. Это работает нормально, однако я боялся, что колпачок может зацепиться и ручки немного другого диаметра не подойдут.
первый дизайн
Перемещение слота сбоку вверх решает обе проблемы. После нескольких дней тестирования все по-прежнему работает нормально.
Поскольку, по-видимому, не существует стандарта (или может быть) для диаметра карандашей, а также резинки имеют разную ширину и высоту на блокнотах разных производителей, эти значения можно настроить для конкретного объекта. Верхний и второй клипы могут быть созданы вместе или как отдельные фрагменты. Наконец, если кончик каранд��ша имеет другую высоту, вы также можете изменить это значение.
