Gridfinity Bin 1x4 разделен на 6 отделений с крышками (REMIX

Существует обновленная версия 2.1 этой модели, в которой используются нитяные петли. Я рекомендую попробовать модель петли из нитей вместо этой версии, так как ее гораздо проще собрать. Обновленную версию вы можете найти по ссылке ниже:

https://www.printables.com/model/834174-gridfinity-1xy-multi-compartment-lidded-bins-with

Если вы ищете контейнер с защелкивающейся крышкой и похожими крышками, вы можете найти ссылки на них в разделе «Другие вещи» ниже.

Это ремикс контейнера Gridfinity с 6 отсеками от Ch3vr0n, который добавляет несколько крышек к контейнеру 4x1 с 6 слотами. Спасибо Ch3vr0n за конструкцию с 6 бункерами и за отзывы об этой конструкции, которые помогли ее улучшить!

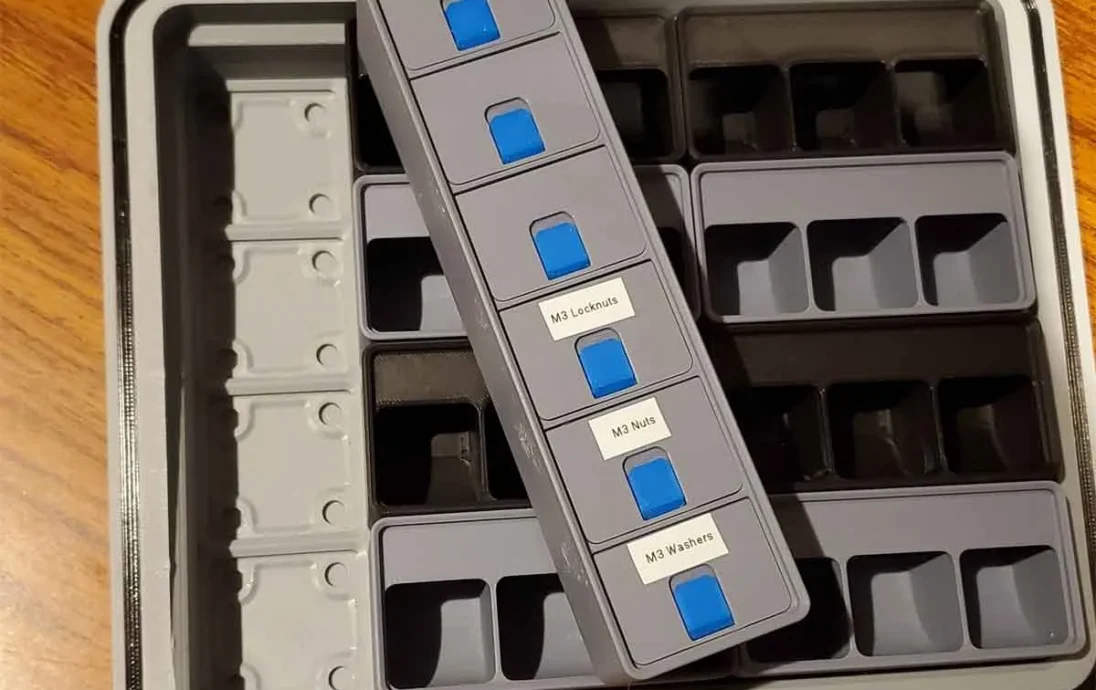

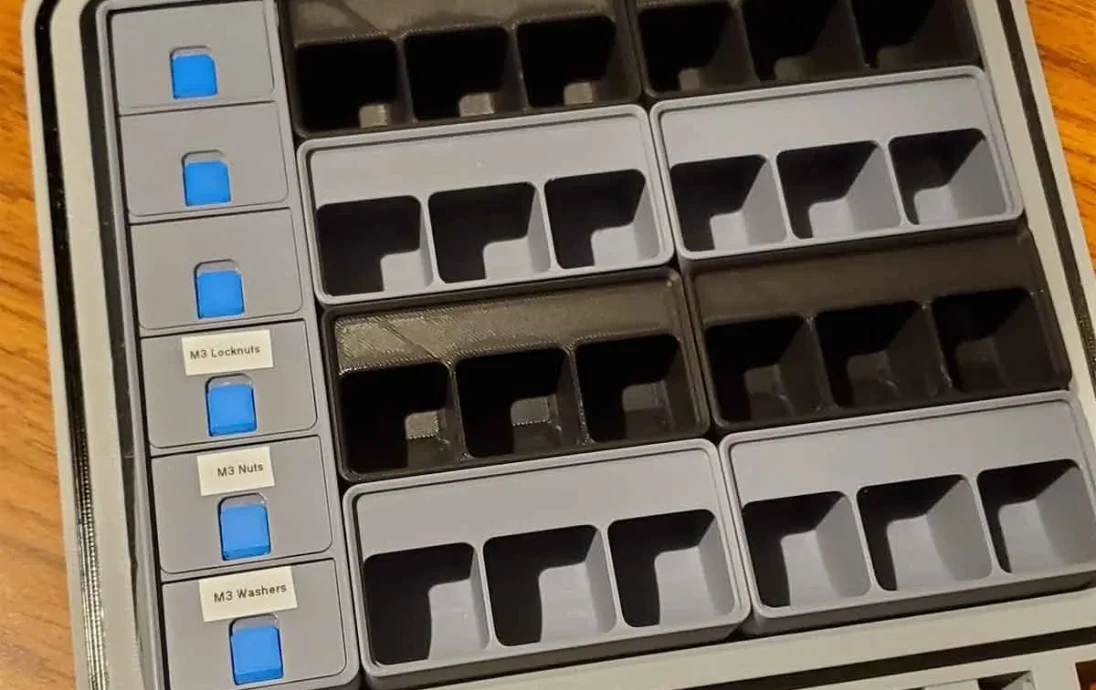

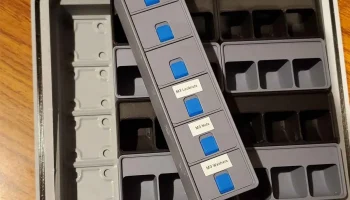

Эта модель предназначена для работы с Gridfinity Box For Stuff V2.0 и имеет высоту 6U и занимаемую площадь 1x4U. Крышки предназначены для пр��дотвращения перемещения мелких деталей между контейнерами при использовании в кейсе.

Информация о безопасности и сборке:

Если вы производите или собираете их, вы делаете это на свой страх и риск.

Пожалуйста, защищайте глаза и надевайте защитные очки при установке дверных петель. Если обрезать провода скрепки боковыми ножами, обрезанные концы проводов могут отлететь.

Если вы не можете установить провод, ОСТАНОВИТЕСЬ и осмотрите отпечаток, поскольку для установки проводов не потребуется большого усилия, и у вас может возникнуть проблема с отпечатком, который блокирует отверстия для тросового шарнира.

Не нажимайте на проволоку слишком сильно при установке петель и всегда прижимайте ее к твердой поверхности (не к руке).

Чтобы избежать неприятных ударов, если проволока петли прорвется через дверь или другую сторону контейнера, при приложении слишком большого усилия НЕ нажимайте на проволоку петли, если ваша рука или другая часть тела находится на другой стороне. Тросы петель не проходят через дверь до конца, а заходят всего на 15 мм.

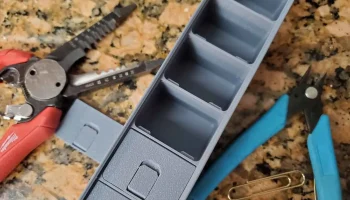

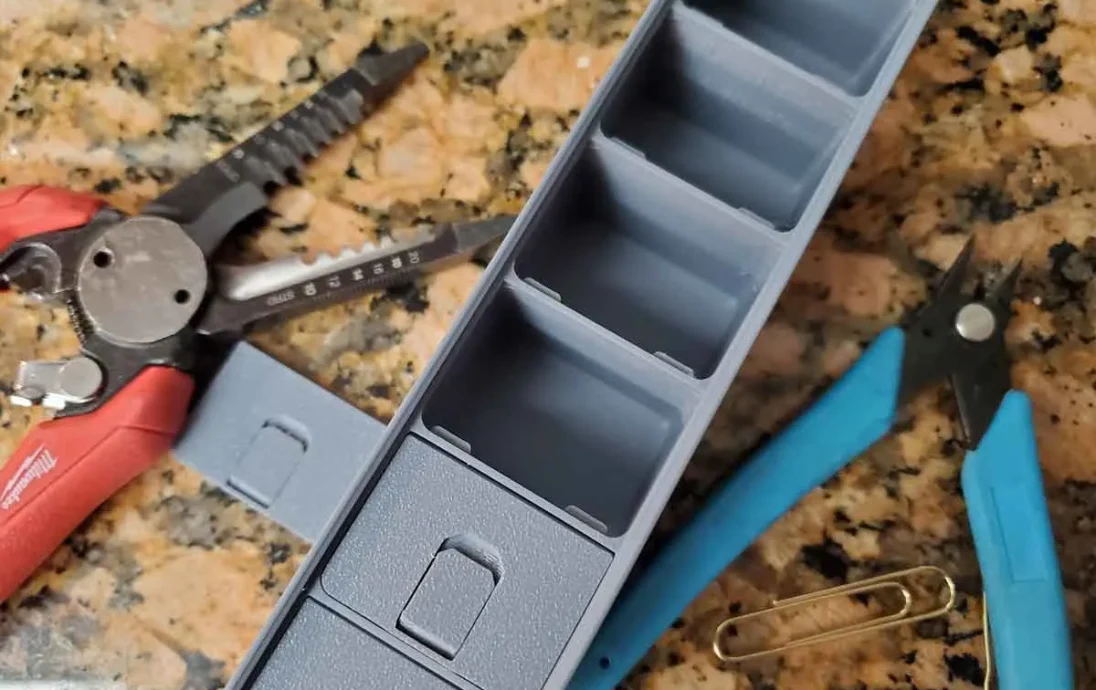

Чтобы собрать дверцы, используйте пару больших скрепок (диаметр проволоки у меня был около 1,05 мм) и выпрямите их, чтобы их можно было использовать в качестве шарнирных штифтов для дверей. Будьте осторожны с проводами скрепки, так как для их вставки требуется некоторое усилие (для установки проводов большего размера я использовал плоскогубцы). Для установки дверей проволоку скрепки вставляли с обеих сторон до упора (проволока будет выходить примерно на 15 мм). Затем проволоку отодвинули примерно на 1 мм и обрезали заподлицо с помощью диагональных резаков (которые входят в комплект большинства 3D-принтеров). Для вставки проводов я использовал плоскогубцы, так как они плотно прилегают к отверстиям. Обратите внимание, что провод не пройдет через двери до конца, и его следует устанавливать двумя частями с каждой стороны, как показано на рисунке ниже:

Если вы собираетесь распечатать их в одном цвете, вы можете использовать файл с именем:

4x1x6BINS_LIDS_w_TABS.stl

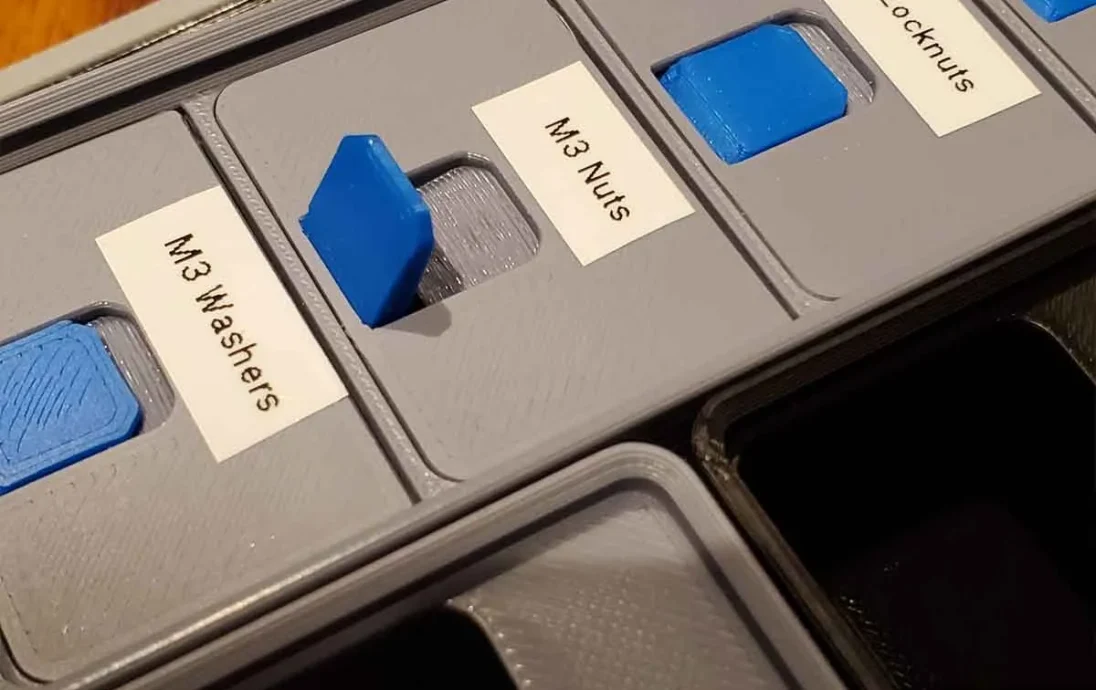

Если вы хотите распечатать вкладки другим цветом, используйте файлы, перечисленные ниже (загрузите оба �� слайсер вместе, чтобы они сохранили свою ориентацию). В выступах используется встроенный шарнир, поэтому их необходимо печатать вместе с дверцей (поэтому загружайте их в слайсер вместе). Таким образом, они разделяются на две модели (выступ и дверь) для многоцветной печати (что значительно упрощает раскрашивание в слайсере).

Только для многоцветной печати:

Загрузите их в слайсер вместе:

4x1x6BINS_LIDS_2_COLOR.STL

4x1x6BINS_TABS_2_COLOR.STL

В Orcaslicer (другие должны быть похожими) вы можете загрузить два или более объекта вместе, поместив их вместе на рабочую пластину и ответив «да», когда он спросит, хотите ли вы загрузить файлы как один объект. Это позволит сохранить ориентацию двери и выступов, необходимую для их правильной печати.

Обратите внимание, что одна дверь немного короче остальных. Эта короткая дверь имеет небольшую отметку на внутренней поверхности, которая поможет идентифицировать ее во время сборки. Более короткая дверца устанавливается в первый контейнер, как показано на рисунке ниже:

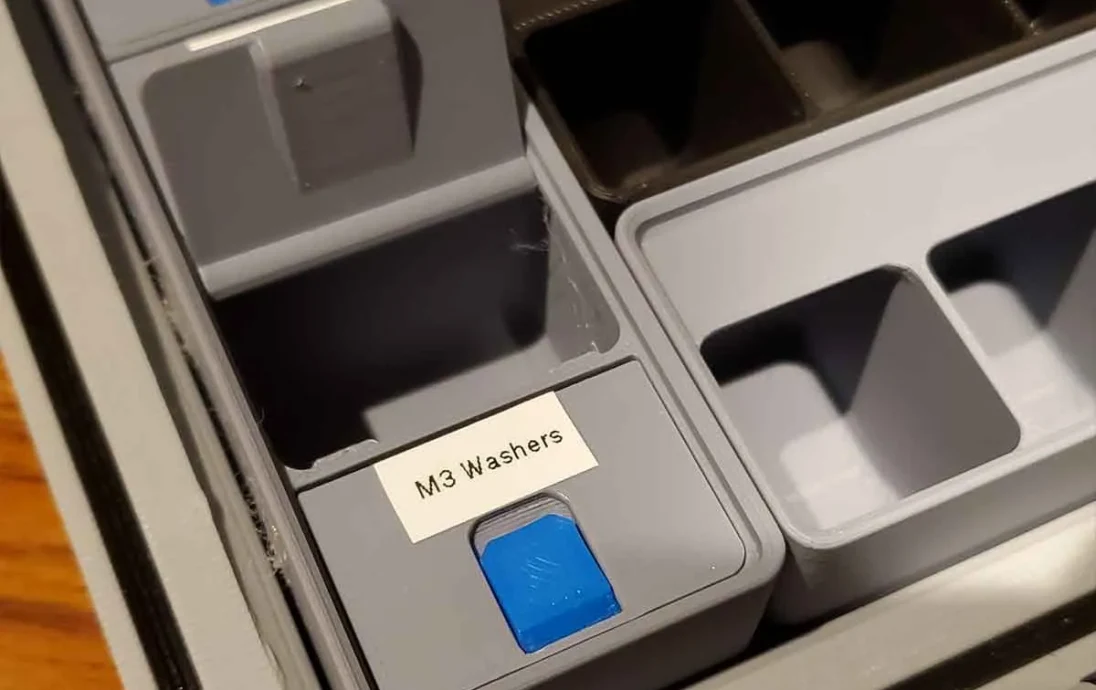

На дверцах контейнеров можно разместить этикетку Brother P-Touch шириной 9 мм (или меньше).

Включен файл STEP, содержащий все модели, использованные в этом проекте.
