Держатель для наушников с лучшим зажимом - 3 конструкции ...

На Printables и Thingiverse есть множество простых держателей для наушников, но распечатав и протестировав несколько из них, я обнаружил несколько проблем:

Как правило, недостаточно жесткие, они гнулись при приложении достаточного усилия зажима, чтобы устойчиво стоять на столе.
Если бы они были достаточно жесткими, они были бы очень громоздкими.
Плохие варианты хранения кабеля
Уродливый

Этот набор дизайнов — моя попытка решить поставленную выше задачу. Можно ли его развивать дальше? Конечно. Я не проводил здесь никакой FEA или оптимизации топологии. Это настолько хорошо, насколько я могу получить его, используя свои инженерные знания и дизайнерскую интуицию, сохраняя при этом его легкость для печати.

Примечательные особенности этой конструкции:

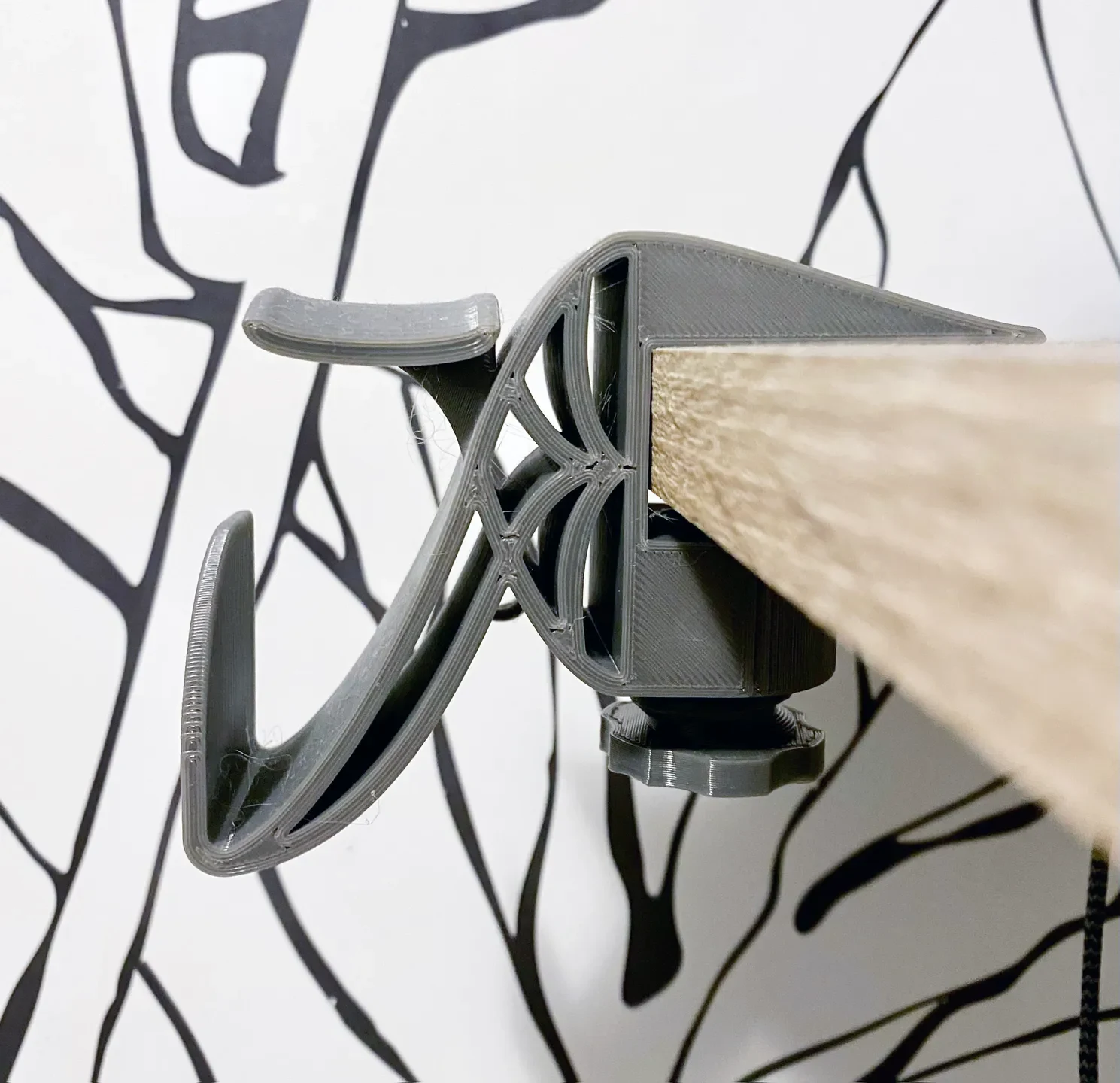

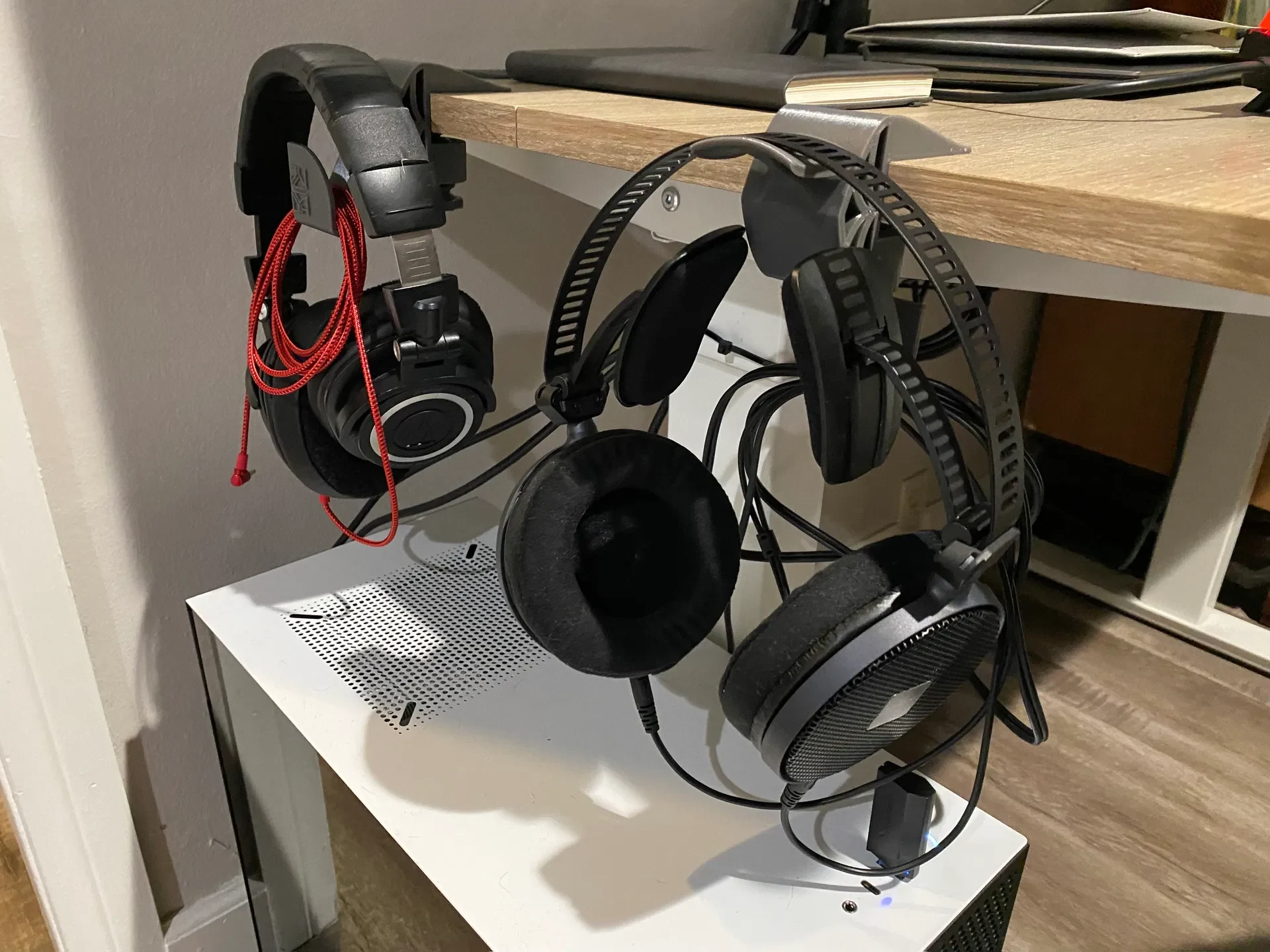

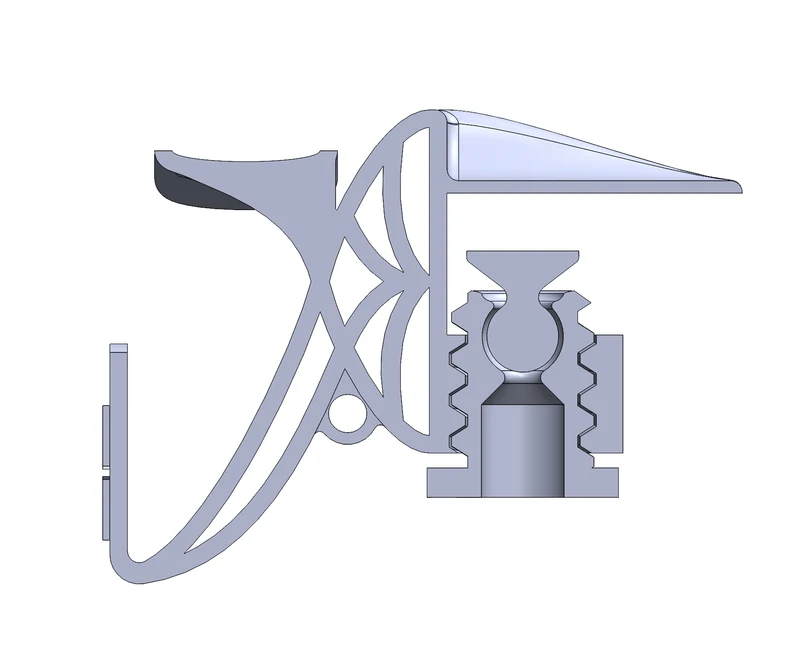

Поворотная головка на болте, напечатанная на месте, обеспечивает хороший контакт и усилие зажима со столом, независимо от изгиба напечатанной детали.
Высочайшая (трапециевидная) резьба на болте и креплении прочнее стандартной резьбы и хорошо печатается без опор.

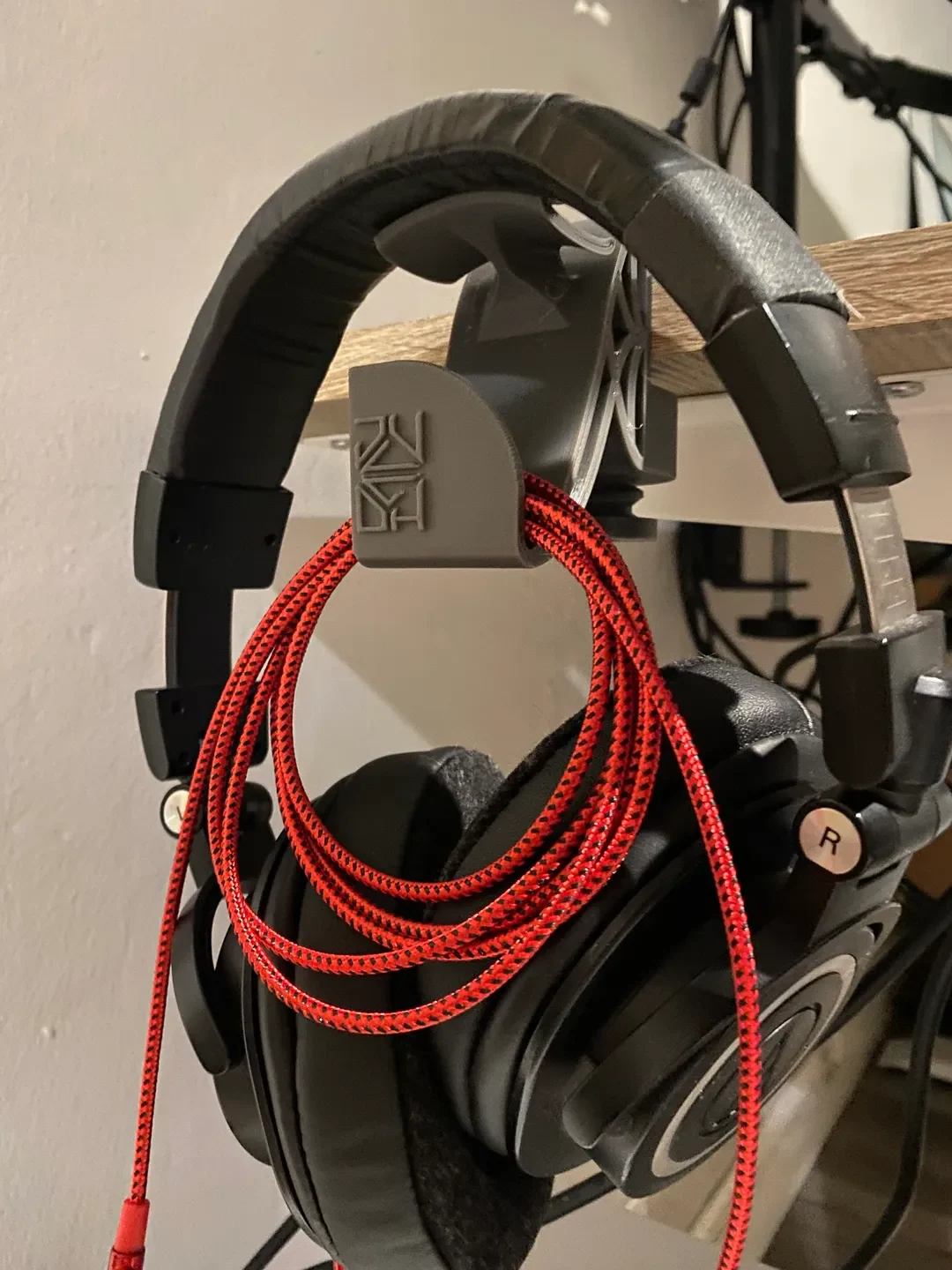

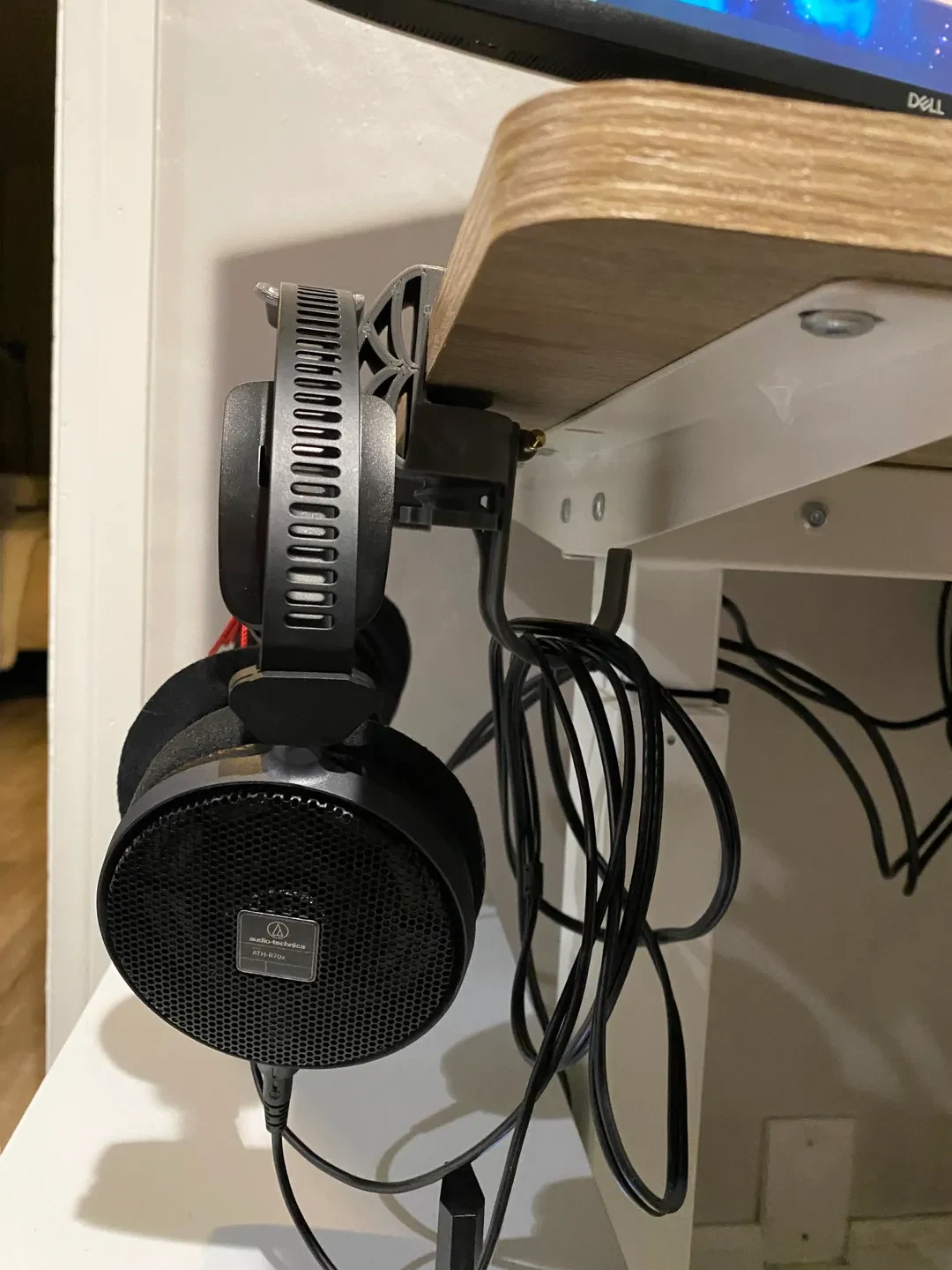

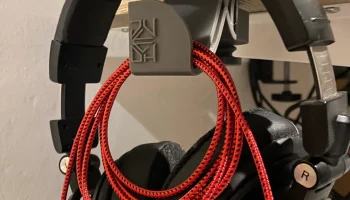

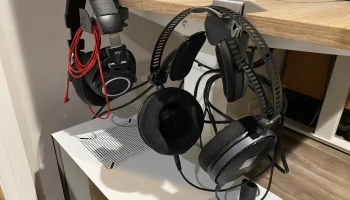

В комплект входят три варианта дизайна для любого типа хранения кабелей: нет (беспроводные наушники), под столом и вне стола.
Мне больше всего нравится дизайн настольной версии, но я обнаружил необходимость во всех трех.
Встроенное отделение для стереоадаптера 1/4 дюйма (6,3 мм) с удобной посадкой.
Грамотно расположенные ребра жесткости по всей конструкции обеспечивают жесткость без громоздкости.
Максимальная толщина стола 24 мм (для толстой версии см. TBD)
Распечатать инструкции
Тело

Здесь у вас есть ТРИ ВАРИАНТА:

Нет крючка для кабеля
Внешний (вне стола) кабельный крючок
Внутренний (под столом) крюк для кабеля

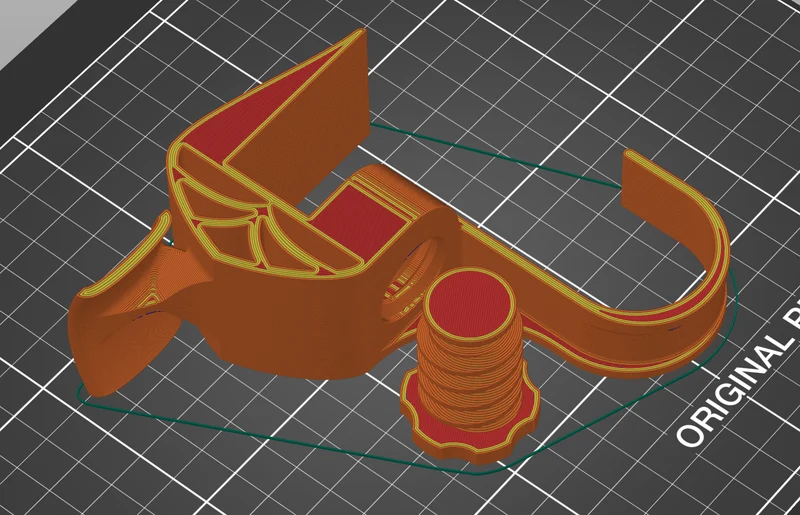

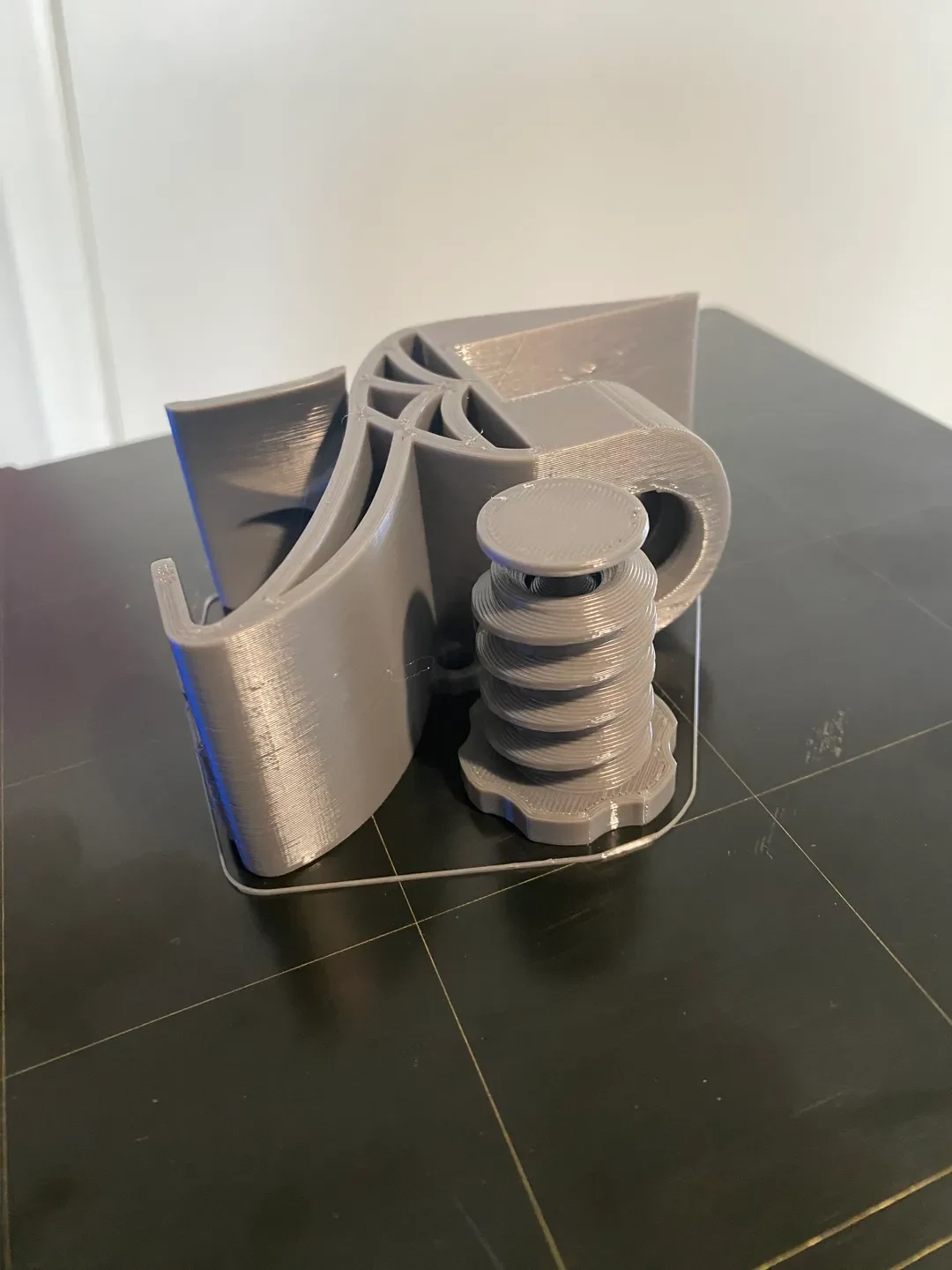

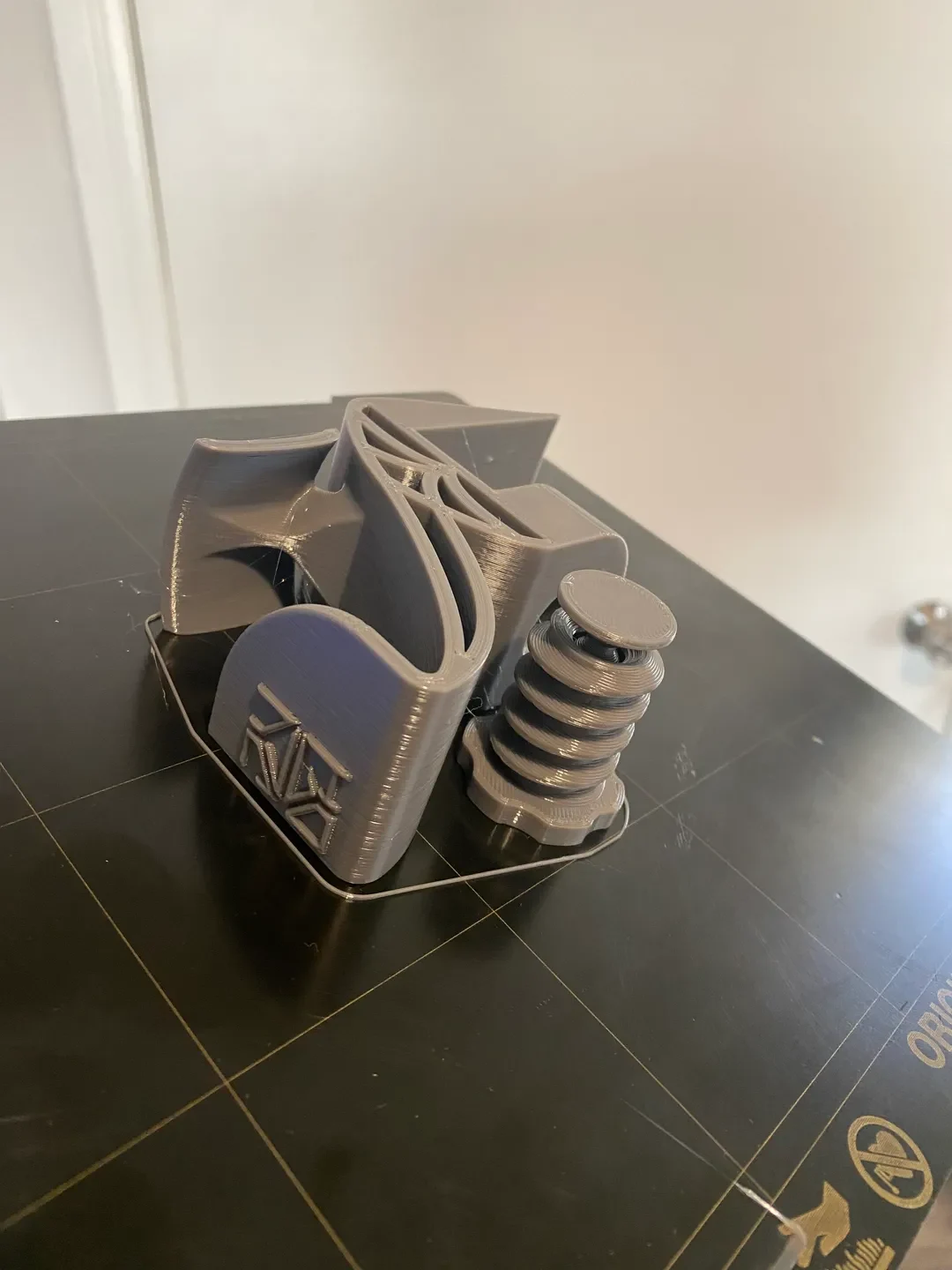

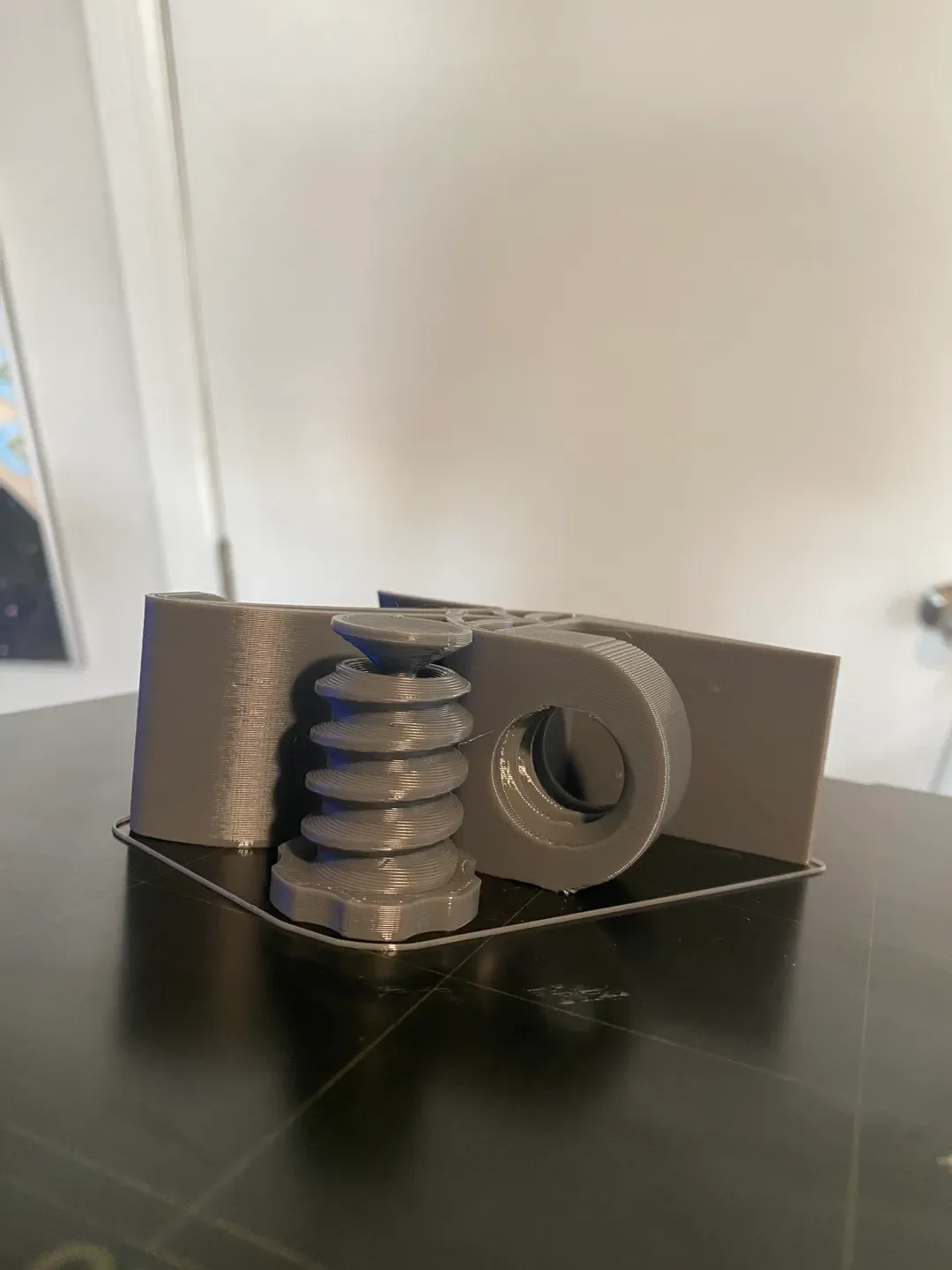

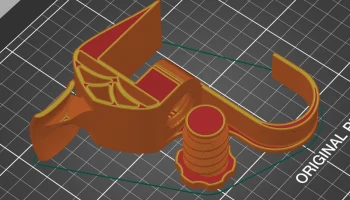

Каждый должен быть напечатан на своей стороне без подставок. Если ваш принтер не справляется с верхней частью резьбового канала, поддержите его, но на моем Prusa Mk3 он работал нормально более дюжины отпечатков.

Болт

Здесь у вас есть ОДИН ВАРИАНТ, но две разные модели деталей:

Болт
Это неподдерживаемая модель.
Вам нужно будет добавить одну опору в нижнюю часть шарнирного шарнира.

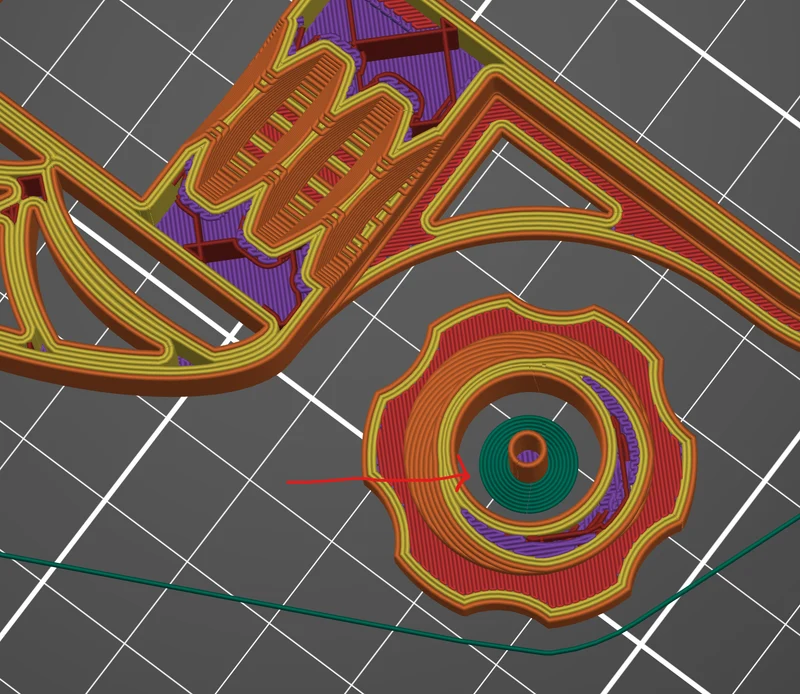

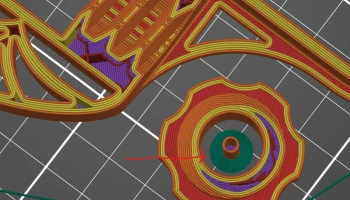

Я использовал цилиндр диаметром 4 мм с одной стенкой и полями толщиной 3 мм (см. фотографии).
Если у вас есть некоторый опыт настройки файлов печати, я рекомендую этот метод для облегчения удаления поддержки. Он должен сразу же сняться с помощью плоскогубцев, оставив немного остатков, которые влияют на работу шарнирного соединения.
Болт с моделируемой опорой
Это поддерживаемая модель.
Он включает в себя цилиндр диаметром 4 мм с поверхностью контакта с моделью диаметром 1,6 мм.
Возможно, вам придется добавить поля ко всей этой детали, чтобы опора не расслаивалась.
Его будет сложнее удалить, не оставив следов, но печать должна пройти нормально.
Примечания
Файлы предоставляются в форматах .STP и .STL, у обоих одинаковая геометрия.
Используйте стандартное сопло диаметром 0,4 мм с тремя стенками по периметру, чтобы создать на отпечатке сплошные стойки.
Я предполагаю, что это будет работать нормально с соплом 0,6 мм и двумя стенками.
Я печатаю их слоем PETG толщиной 0,3 мм для прочности и удобства печати. PLA также будет работать нормально, и используйте любую высоту слоя, которая вам нравится.
