Минималистский кронштейн
хейхо

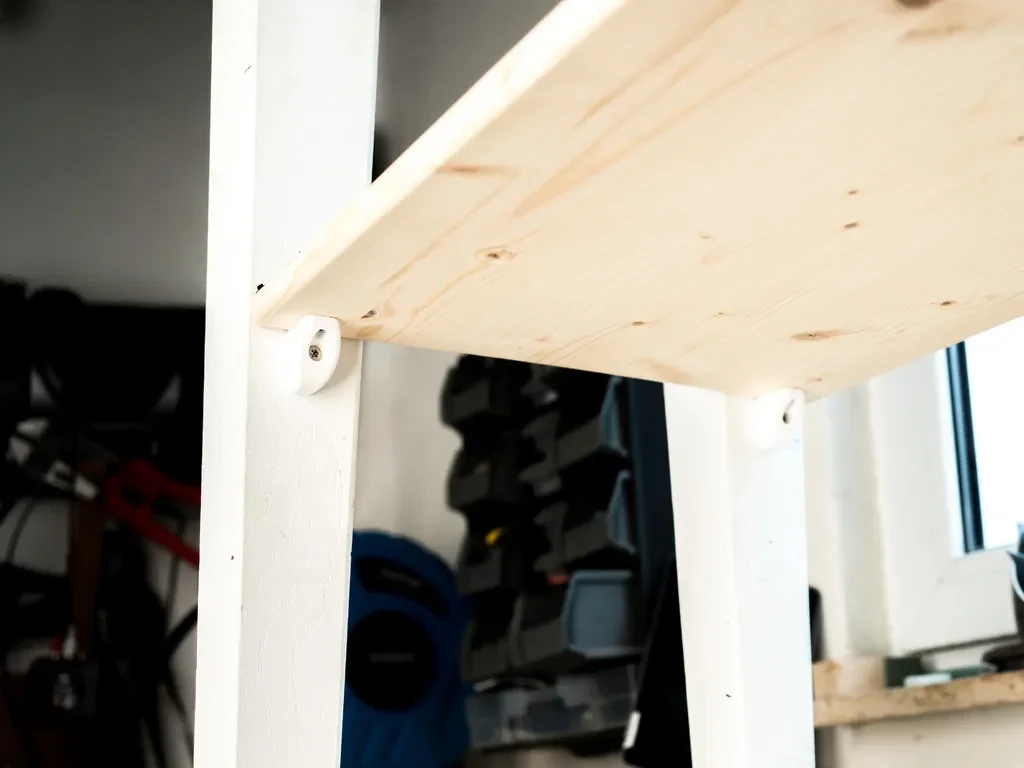

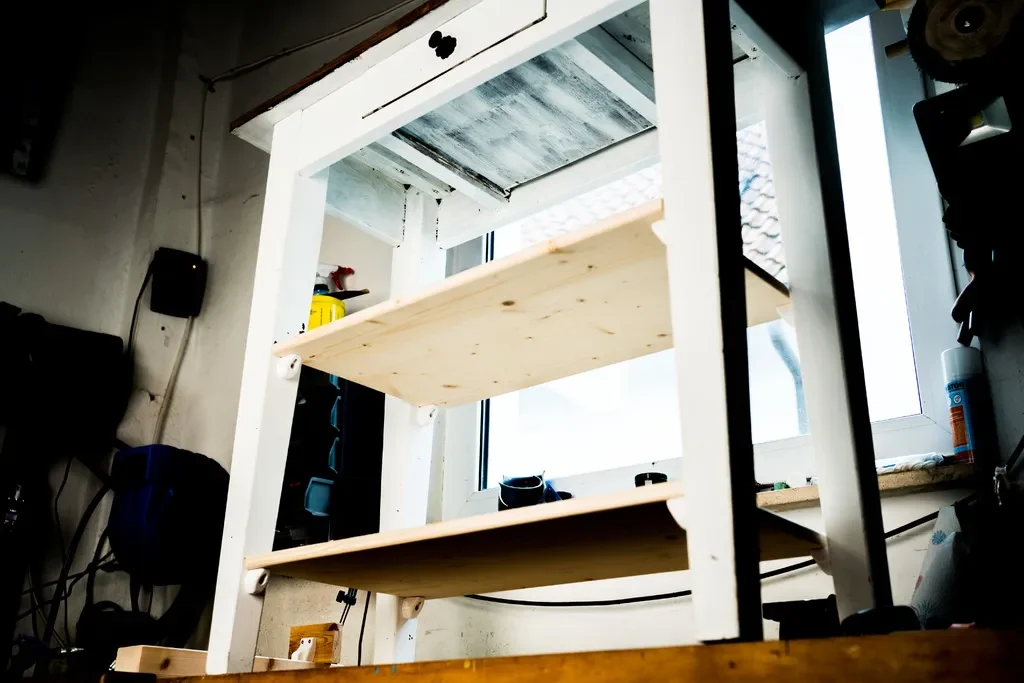

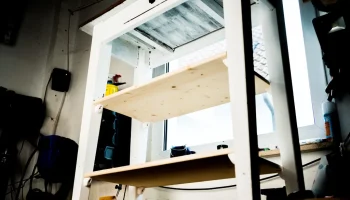

Для небольшого проекта мне понадобились минималистичные кронштейны! Поскольку мне не особенно нравились большинство версий, уже доступных в Интернете, я быстро сконструировал несколько самостоятельно и в итоге установил эти.

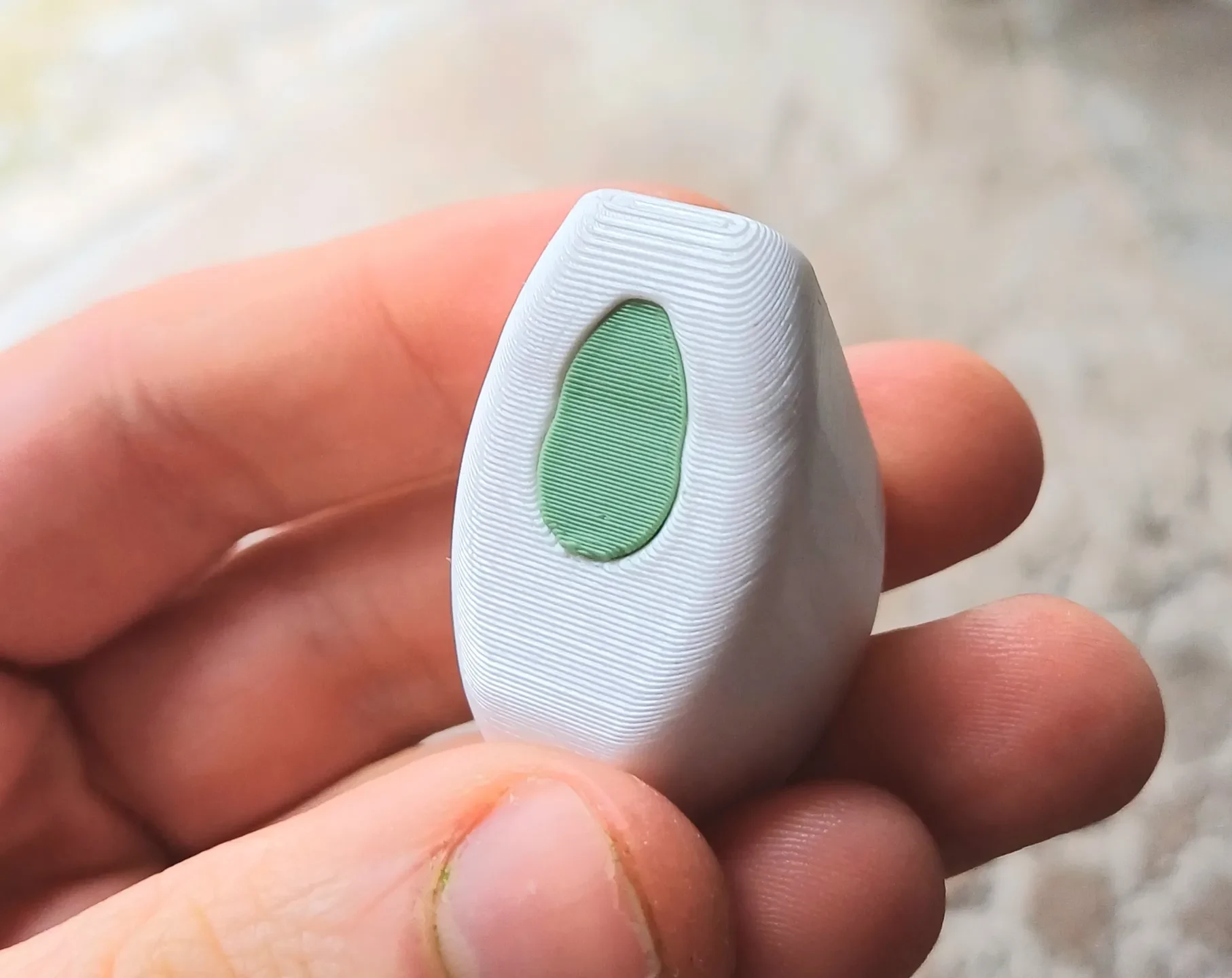

Обновление от 23.03.2024: Добавлен колпачок :) Cap1 = можно печатать в вертикальном положении для лучшей отделки Cap2= лежа для облегчения печати.
Идеи дизайна

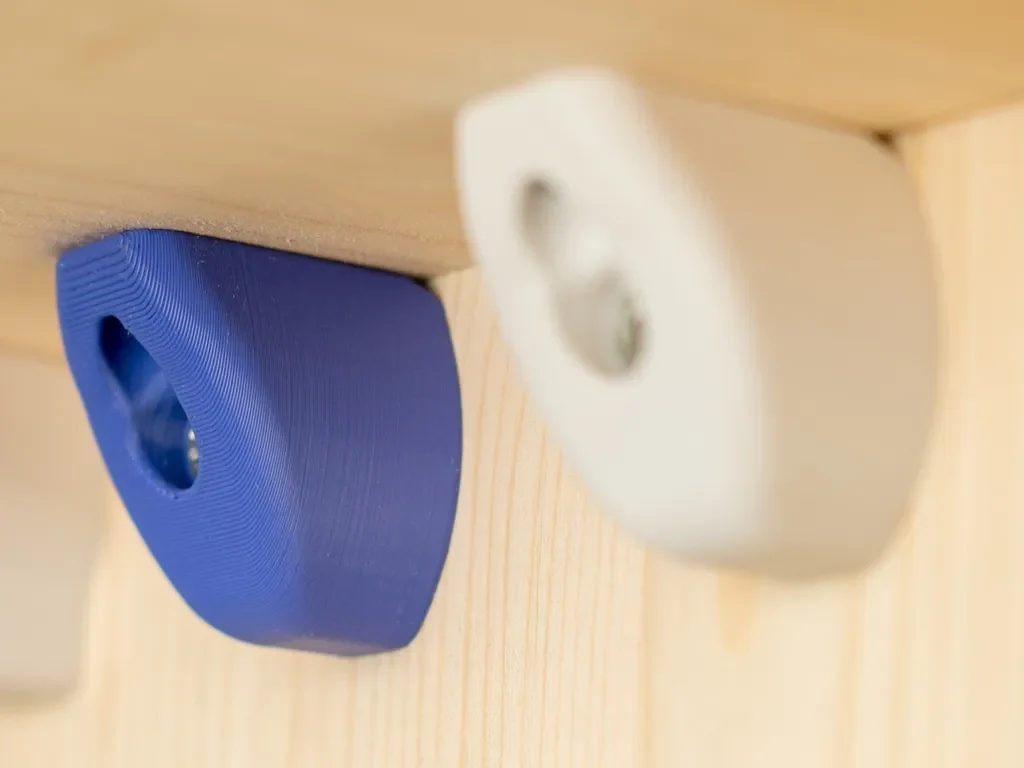

Круглые углы
Отсутствие жестких краев обеспечивает красивую минималистическую форму, о которую никто не может неприятно наткнуться :)
Аппаратное обеспечение

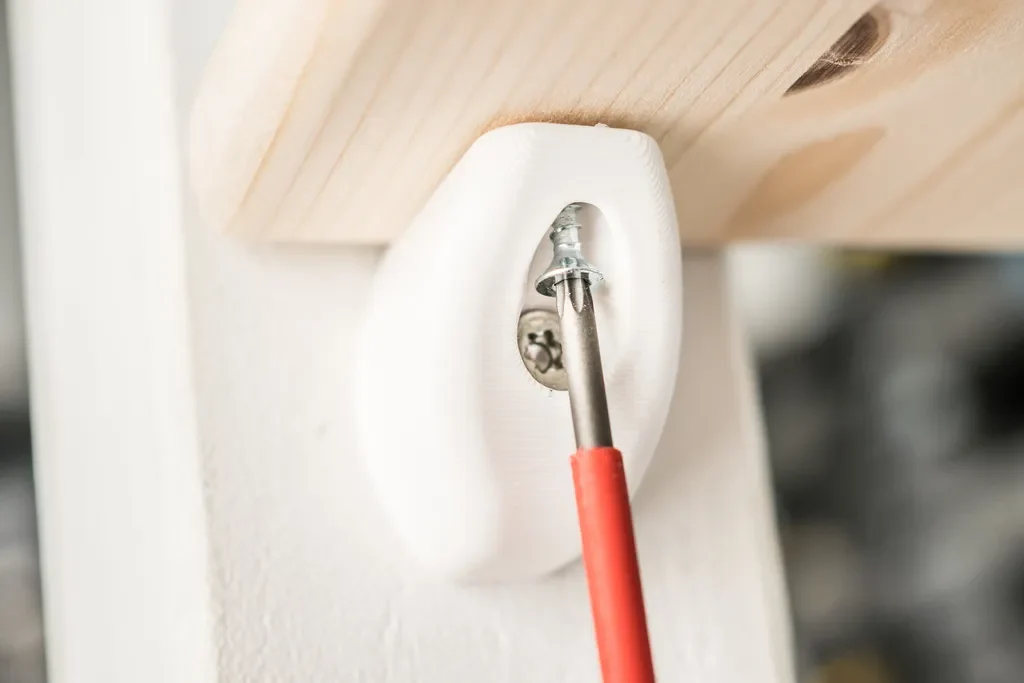

Для сборки потребуется всего 2 шурупа по дереву. Один винт 4 мм (x 30 мм +) для крепления уголка и один винт 3 мм (x 10 мм +) для крепления кронштейна.
Я воздержался от использования двух винтов, чтобы кронште��ны могли автоматически правильно выровняться.

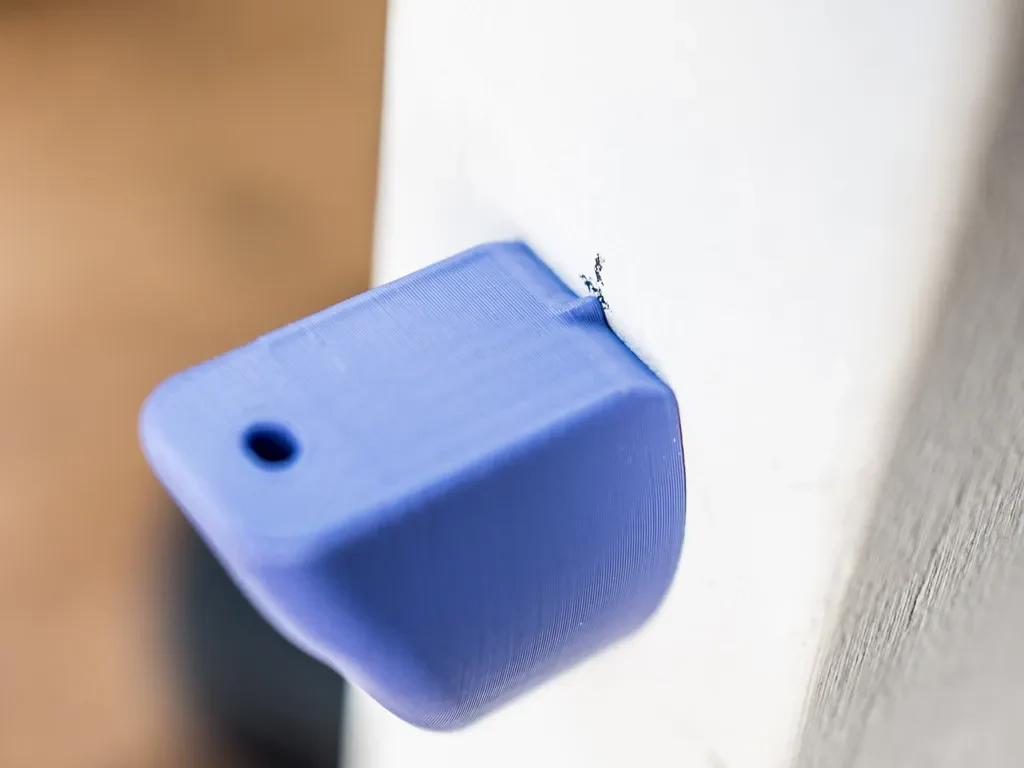

Фаска
Я добавил фаску в точке контакта между двумя деревянными досками, чтобы две контактные поверхности могли лежать как можно более чисто.

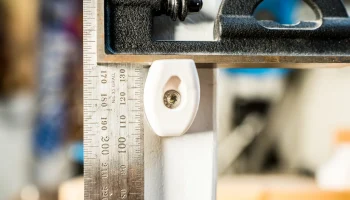

В середине этой фаски имеется индикатор, позволяющий точно совместить существующую маркировку.
Масштабирование
Вы можете масштабировать модель вверх/вниз, если хотите! Но имейте в виду, что размеры винтов также изменятся!
Распечатать инструкции:
Я напечатал кронштейны высотой слоя 0,2 мм, заполнением 30% и периметром 4 с помощью PETG. Но PLA или еще более технические материалы тоже подойдут :)
Если вы хотите добиться максимальной стабильности, выберите 100% заполнение.
Веселиться! И если вам понравилась моя работа, поделитесь ею и подумайте о том, чтобы оставить небольшое пожертвование, чтобы я мог продолжать публиковать свои работы!
