Сверхтяжелая ракета-носитель SpaceX Starship (Блок 2) (масшт

Это модель сверхтяжелой ракеты-носителя SpaceX, первой ступени ракеты-носителя Starship, в масштабе 1:144! Его диаметр составляет 62,5 мм, а высота усилителя + кольца Hot Stage составляет ~ 490 мм!

Это «Блок 2» бустера!

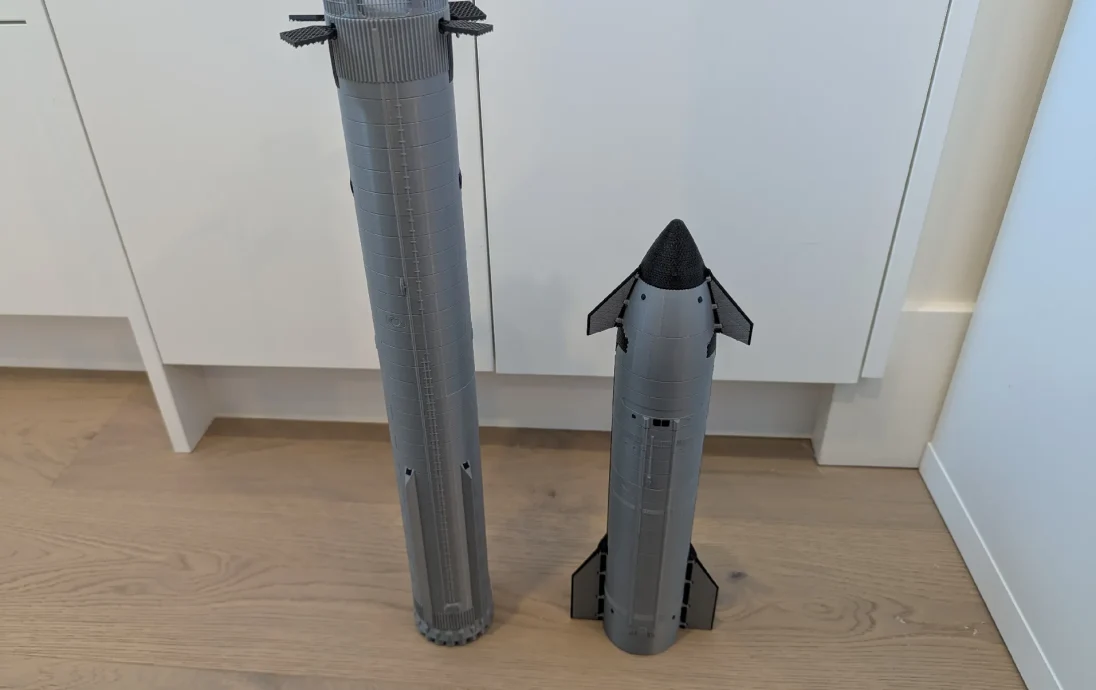

Корабль можно найти здесь: SpaceX Starship (Block 2) (масштаб 1:144) от anventia | Скачать бесплатно STL-модель | Printables.com

На печать всех деталей на моем Bambu Lab P1S на (в основном) скоростях по умолчанию ушло около 16,5 часов! Серебряная нить — eSun PLA Plus.

Также на MakerWorld!

Список материалов:
3D-принтер с высотой Z не менее 128 мм. (Дайте мне знать, если вам нужно разделить его на несколько частей!
файлы «booster3_xxxxxx» — это файлы, разделенные на 3
файлы «booster4_x» — это файлы, разделенные на 4
остальные разделены на 2
Суперклей или аналогичный
18 магнитов размером 10x5x2 мм (опционально, непроверено, см. ниже)

Некоторые примечания:
В настоящее время используется шесть контактов для подключения к HSR и кораблю (WIP). В будущем буду использовать прямоугольные магниты 10x5x2 мм, но мои еще не приш��и, поэтому я не могу проверить, подойдут ли они. (см. самый низ)

Перед печатью прочтите все инструкции, а если у вас возникнут вопросы или нужны разъяснения, оставьте комментарий!

Инструкции по печати

Количество, цвет и ориентация деталей находятся во вкладке «Файлы» по имени файла. Все детали напечатаны серебром, если не указано иное.

Некоторые дополнительные примечания:

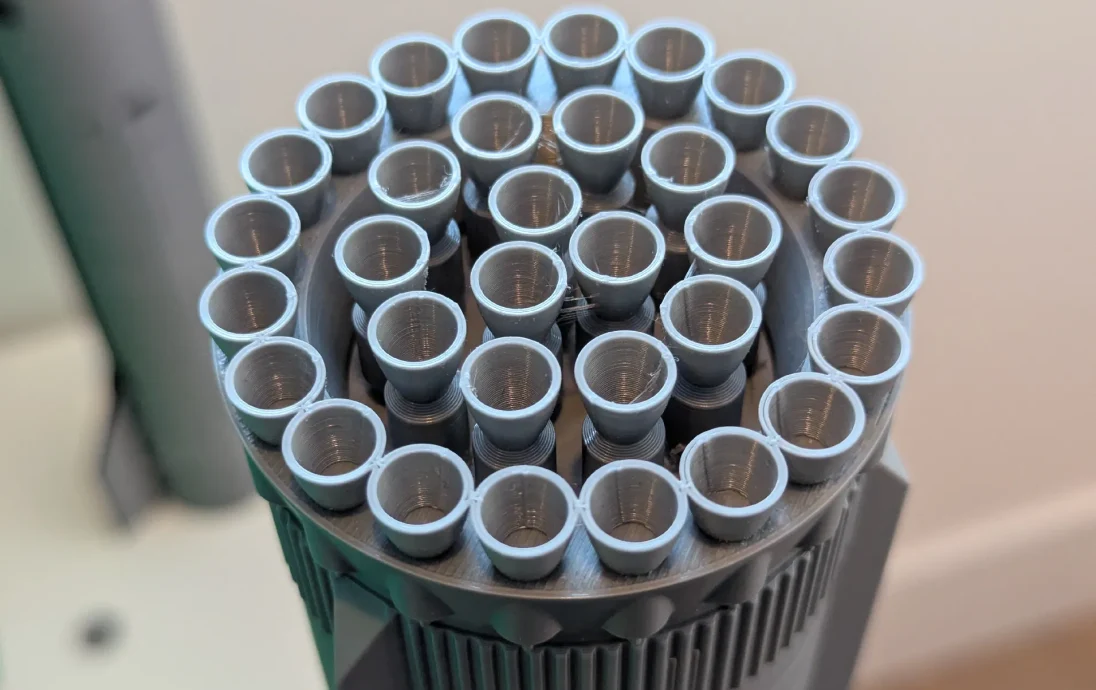

Нижняя секция ускорителя: могут потребоваться опоры вокруг отверстий звездочек на скулах.
Верхняя часть усилителя: используйте ручные опоры, чтобы установить их под стопорные штифты. Вам также могут понадобиться некоторые из них под трубами вверху, но их может быть трудно удалить.
Сетчатые плавники: используйте механизм нарезки Arachne / «Печать тонких стенок» / с��пло меньшего размера, чтобы иметь возможность печатать линии шириной 0,4 мм. Печатайте медленно и, возможно, более прохладно, чтобы уменьшить количество натянутых нитей.
Для верхней/нижней секций и кольца Hot Stage рекомендуется использовать только внешние поля.

Нарисуйте швы (зеленые линии) в верхней и нижней частях вдоль этих вертикальных углублений, чтобы скрыть их из поля зрения.

Возможно, вам захочется напечатать эти детали с медленной скоростью внешней стенки ~ 60 мм/с на быстром принтере, чтобы обеспечить правильную печать мелких деталей вокруг бампера.

Добавьте сюда опоры к кольцу Hot Stage.

(см. ниже)

Ориентация на небольшие бамперы и темные стрингеры.

(см. ниже)

Предоставляются два файла: «black_parts.stl» и «Hot_Stage_Ring.3mf»:

Черные детали включают в себя все правильно ориентированные бамперы/стрингеры/решетки/звездочки.
Файл 3mf создан в OrcaSlicer, возможно, потребуется настроить параметры вашего компьютера, но опоры нарисованы в правильных местах.

Инструкции по сборке

Шаг 1:

Вставьте два разъема в свои гнезда. Может потребоваться некоторая сила.

Затем нанесите тонкий слой суперклея по всей поверхности, внутри «рва» (чтобы он не пролился). Соедините две половинки вместе.

Шаг 2:

Приклейте коробки Starlink на место.

Немного малярной ленты поможет сохранить их, пока клей высохнет.

Шаг 3:

Приклейте бамперы на место. Наклоненная сторона наружу.

Вставьте их без клея, наклейте малярный скотч и отклейте. Затем вы можете нанести клей, прежде чем аккуратно приклеить их обратно.

Шаг 4:

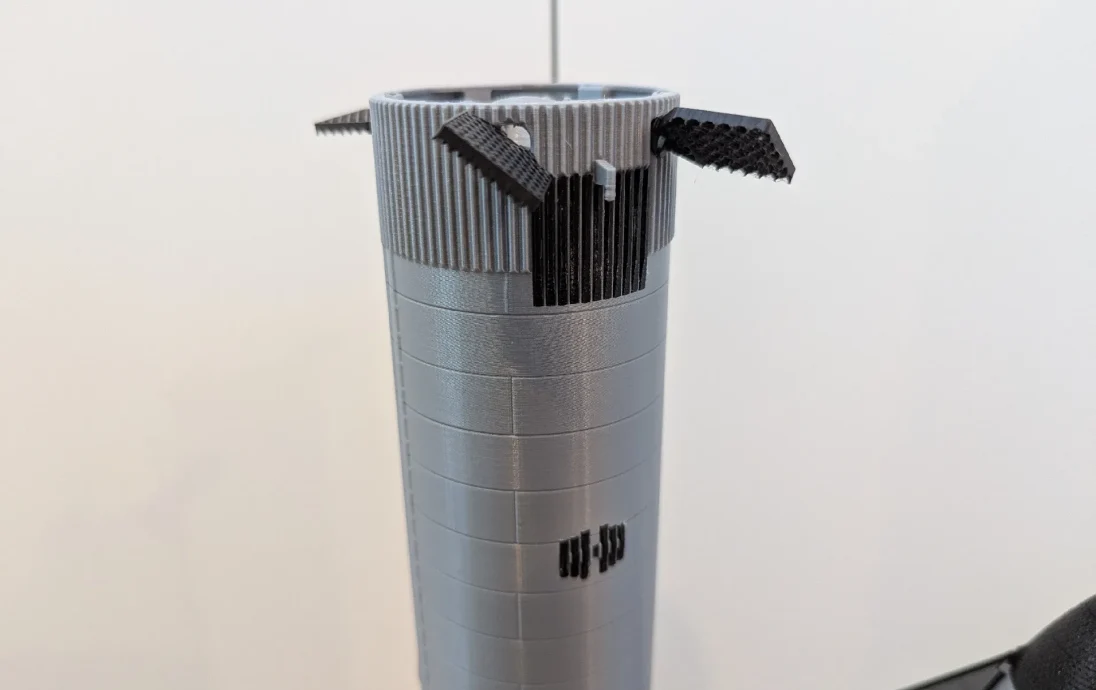

Сделайте то же самое для темных стрингеров. Наклонная сторона наружу, большой наклон вниз.

Центральный короче и проходит под фиксатор посередине. Может потребоваться обрезка в зависимости от качества интерфейса поддержки.

Шаг 5:

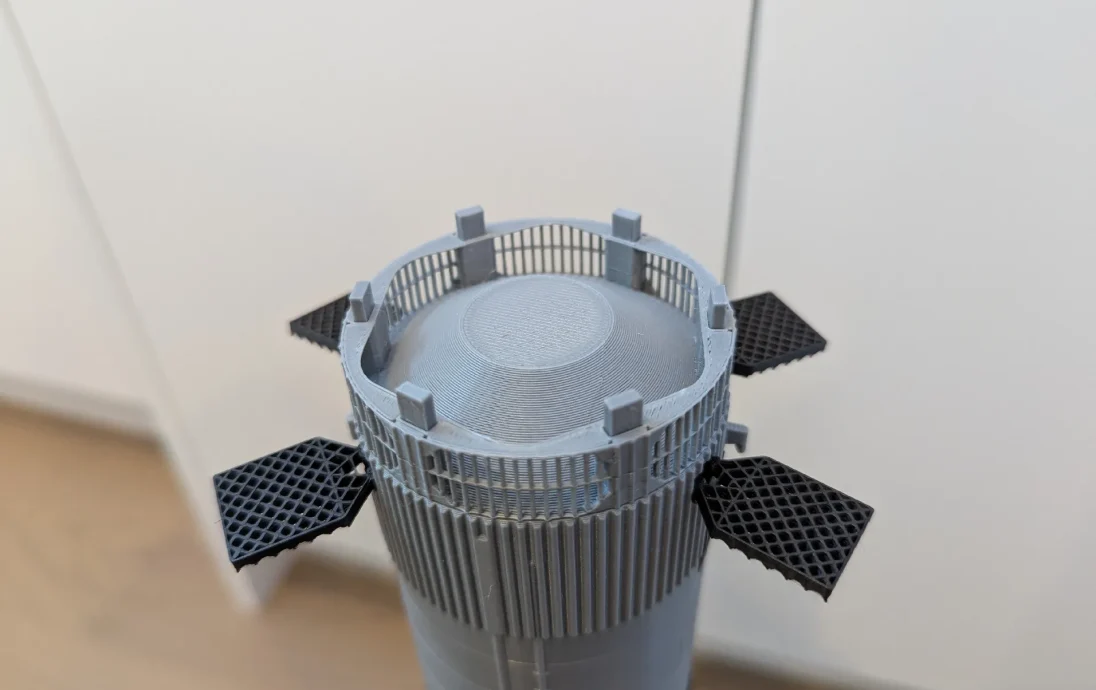

Защелкните ребра решетки (будьте осторожны!).

Затем вставьте 6 штифтов и кольцо Hot Stage!

Булавки можно приклеить к горячему столику, чтобы их было легче снять с усилителя.

Подождите, пока клей высохнет, и все готово!

P.S.

НЕПРОВЕРЕННЫЕ магниты:

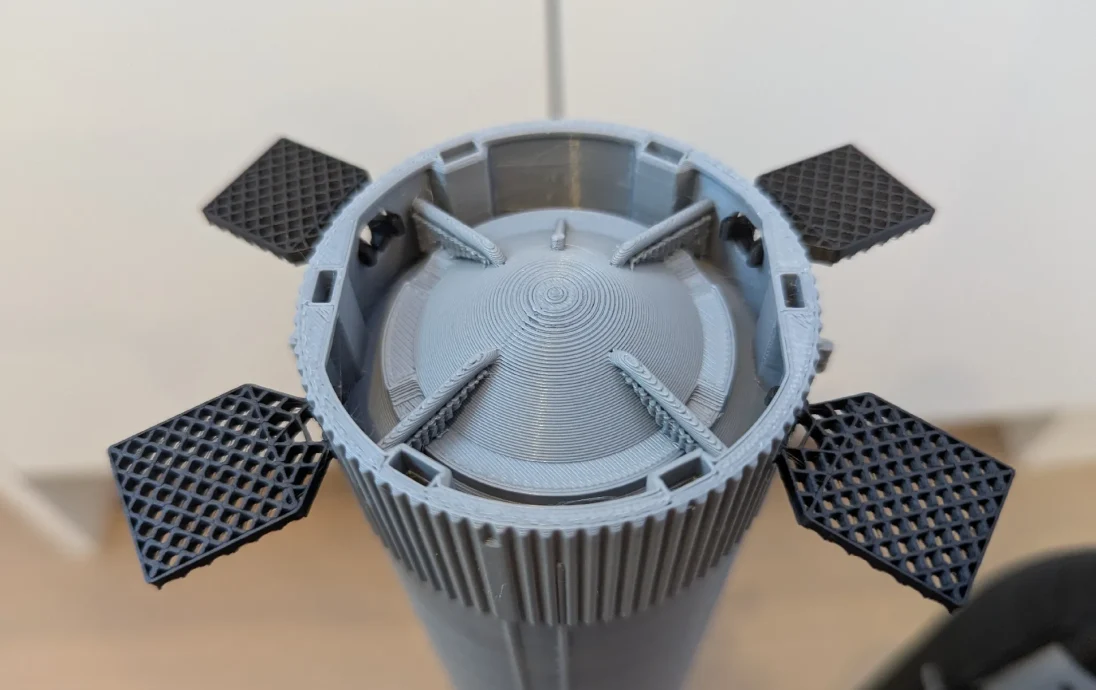

6 вставляются в верхнюю часть усилителя до упора, оставляя зазор сверху.

Затем 12 (по 2 в каждом слоте) вставляются в кольцо Hot Stage (распечатайте магнитную версию!!). Они торчат сверху и снизу, как булавки на изображении выше. Обязательно вставьте магнитную прокладку между двумя магнитами в каждой паре и убедитесь, что они отцентрированы и что
