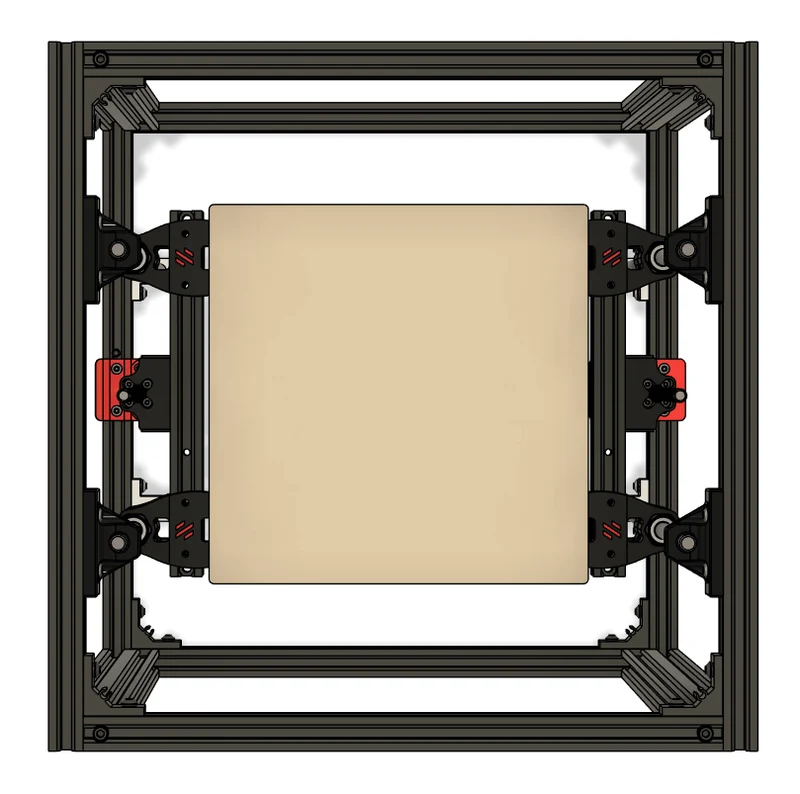

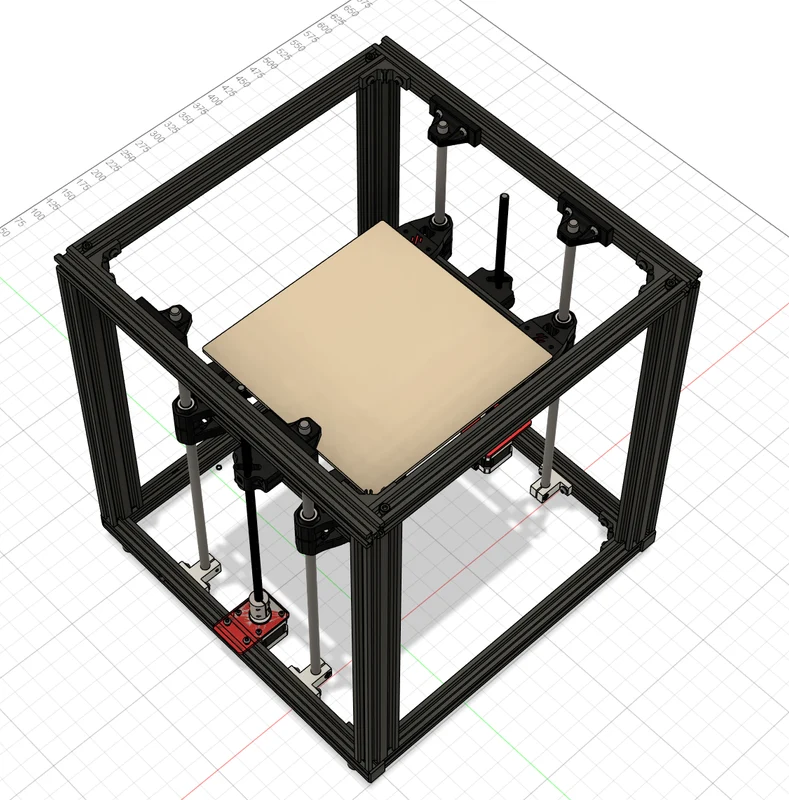

Эндер 5 Про Двойной Z

Работает только на Ender 5 Pro с Core XY (без колес).

Вот список стандартных деталей, которые он использует:

— ender 5 pro 2 экструзии по оси Z (РЕЗКА НЕ НУЖНА)
— 2 линейных стержня
— ходовой винт
— все кронштейны Z без необходимости заказывать новые
— шаговый двигатель
— 2 штатных подшипника lm10uu 10х19х55 с буртиком (для удешевления можно заказать еще 2 без буртика, но для более красивого вида рекомендую использовать 4 без буртика, потому что он не нужен)

Вот список запчастей, которые необходимо заказать:

— 4 подшипника lm10uu 10x19x55 (можно заказать 2, чтобы дешевле)
— 2 линейных стержня 10х435 мм (можно заказать длиннее и просто разрезать)
— 1 ходовой винт TR8 с гайкой, шаг 2 мм, длина 365 мм.
— Шаговый двигатель Nema 17.

Вот список креплений, которые необходимо заказать:

— 20 закатных гаек M5 (для кронштейнов z, поскольку изначально они прикручены к раме)
— 20 винтов M5x12 (для кронштейнов z)
— 5 винтов М5х25 (для блока ходового винта)
— 20 винтов M4x22 (для кронштейнов также кронштейны прикручиваются к профилям)

ПРИМЕЧАНИЕ

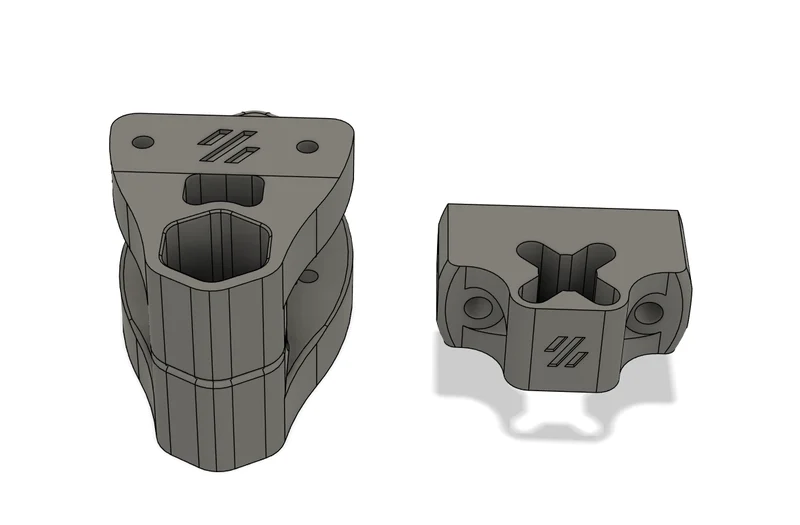

Стандартные кронштейны для стержней Ender 5 Pro установлены внизу, а вверху рамы я использовал напечатанные на 3D-принтере. Я рекомендую кронштейны Mercury One Z. Я мог бы опубликовать их здесь, но вы можете скачать их с их сайта:

https://docs.zerog.one/manual/build/mercury_eva/printed_files

Рекомендуемые настройки печати

30%-40% заполнения для прочности

Высота слоя 0,2 мм

Сопло 0,4 мм

ПЭТГ/АБС
