Антикварный стол на пьедестале

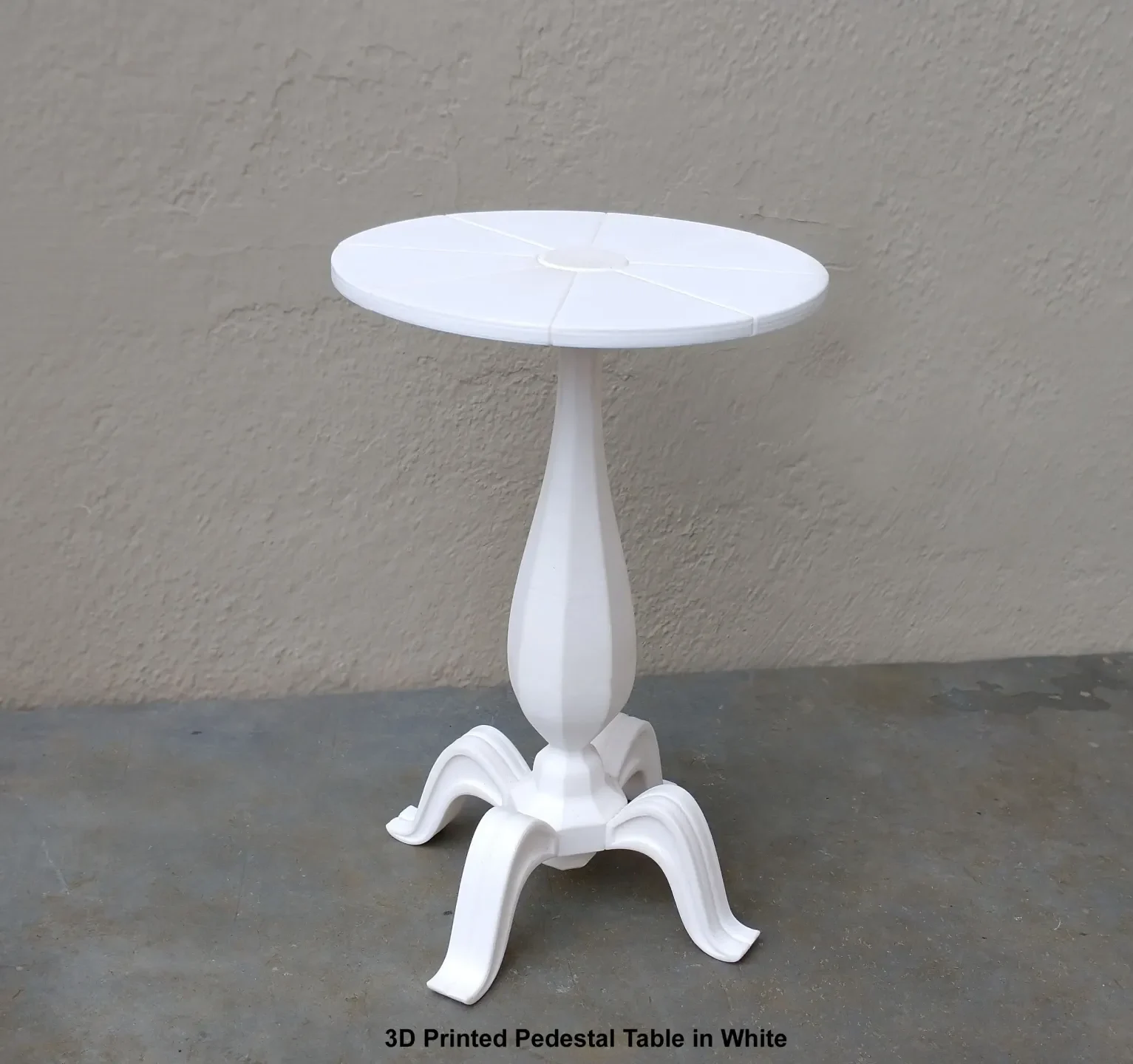

Это старинный стол на пьедестале размером 24 на 15 дюймов, который я сделал для своей мамы на основе стола на ее старой фотографии. Люди, видевшие его, удивляются, когда узнают, что оно было сделано на 3D-принтере. Вам будет приятно узнать, что для завершения этой полноразмерной, полностью функциональной, красивой копии старинного стола на пьедестале не требуется ни листов фанеры, ни кучи деревянных дюбелей, ни алюминиевых профилей, ни абсолютно никаких столярных знаний, потому что… ЭТО ВСЕ НАпечатано на 3D-принтере!

Мне нравится эта сборка, потому что это красивый, привлекательный классический дизайн, который очень хорошо адаптирован для 3D-печати, и все просто чудесно становится на свои места — функциональность — внешний вид — простота печати — простота сборки — не требуются непечатаемые детали — все это здесь, а также некоторые другие, потому что, конечно, этот 3D-принт впечатляет своими размерами. Да, мам, я могу вытащить антикварный столик на пьедестале из моего принтера Prusa MK, лол.

Я напечатал эту таблицу в уменьшенном масштабе всего на 30 процентов, поэтому, если вы хотите проверить ее, прежде чем печатать полноразмерную таблицу, вы можете сначала сделать версию размером с куклу. При размере 30 процентов его высота составляет около 7 дюймов, а диаметр — около 5 дюймов, и, конечно, вы не можете использовать гайки и болты M8 в этом масштабе, поэтому вам придется склеивать части столешницы вместе.

A. Список деталей и информация для печати:

1. Деталь столешницы. Распечатайте 8 штук, чтобы получить готовую столешницу. Я рекомендую 4 периметра (наружные стены) и 30-процентное заполнение. Настольные детали можно распечатать как в перевернутом, так и в перевернутом виде, в зависимости от того, как вы предпочитаете. В любом случае используйте опоры. (около 6 часов и 73 г нити каждый x 8). Если хотите, вы можете использовать что-нибудь другое в качестве верха вместо того, чтобы печатать этот.
2. Болт M8x20 и гайка M8 — распечатайте по 16 штук. Я рекомендую минимум 2 периметра и 30-процентное заполнение.
3. Центральный узел столешницы — распечатка 1. Я рекомендую 4 периметра и 80-процентное заполнение. (около 3 часов и нить 36 г)

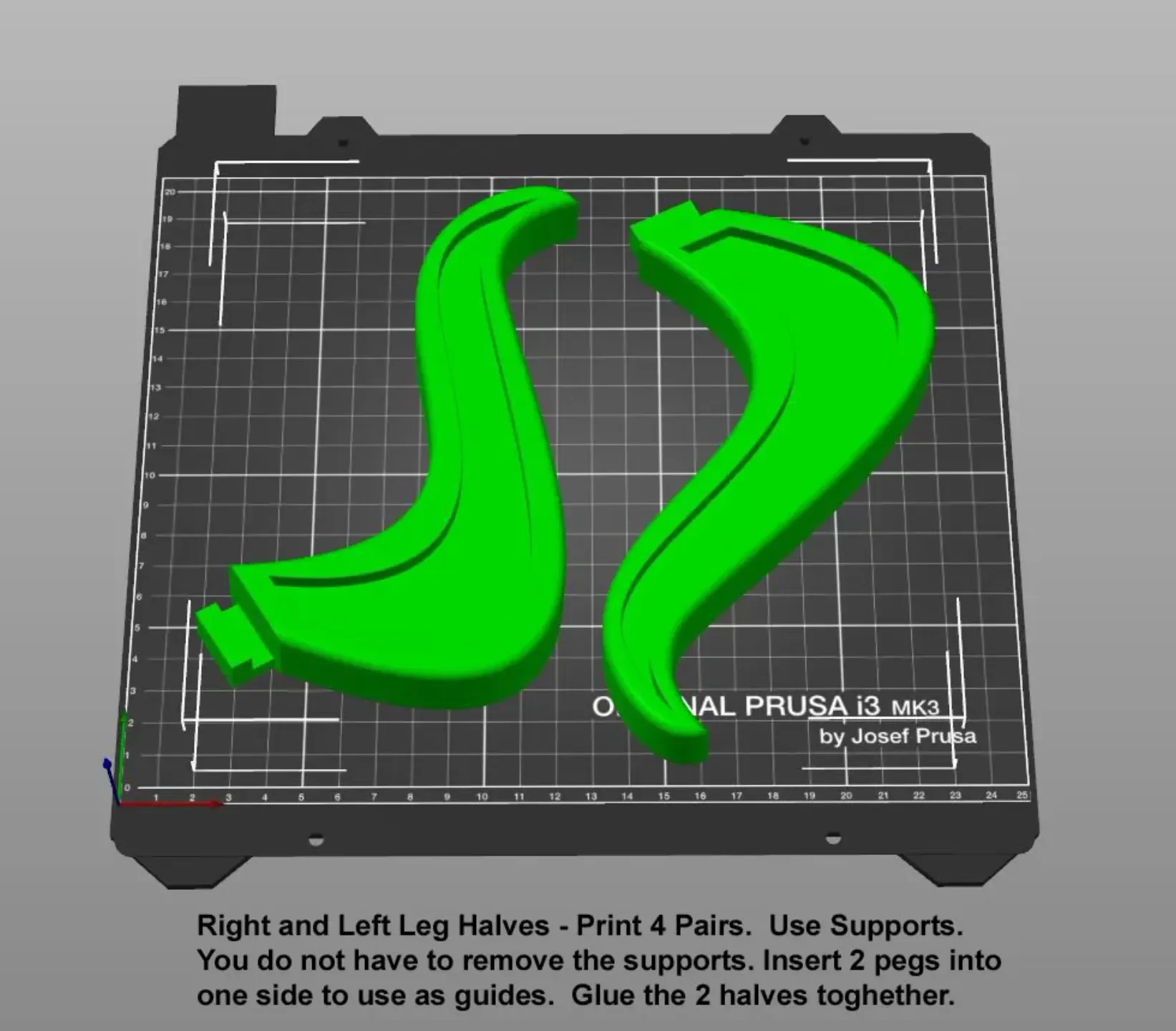

4. Правая половина ноги и левая половина ноги — распечатайте по 4 штуки (4 пары). Я рекомендую 4 периметра и 30-процентное заполнение. Используйте подставки (их не нужно снимать) (около 12 часов и нить 133 г на пару)
5. Штифт для выравнивания ножек — распечатайте 8, по 2 для каждой ножки. 2/20 (около 35 минут и 3,5 г нити на все 8)
6. Верх основной части — распечатка 1. Используйте 4 периметра и 30-процентное заполнение. (около 17 часов и нить 204 г)
7. Середина основной части — печать 1. Используйте 4 периметра и 30-процентное заполнение. (около 18,6 часов и нить 210 г)
8. Нижняя часть основной части — распечатка 1. Используйте 4 периметра и 30-процентное заполнение. (около 19 часов и нить 257 г)
9. Нижний скос — распечатка 1. Используйте 2 периметра и 15-процентное заполн��ние. (около 2 часов и нить 25 г)
10. Нижняя кнопка — Печать 1. Используйте 2 периметра и 15-процентное заполнение. Используйте поля, чтобы удерживать его на месте во время печати. (около 2 часов и нить 19 г)

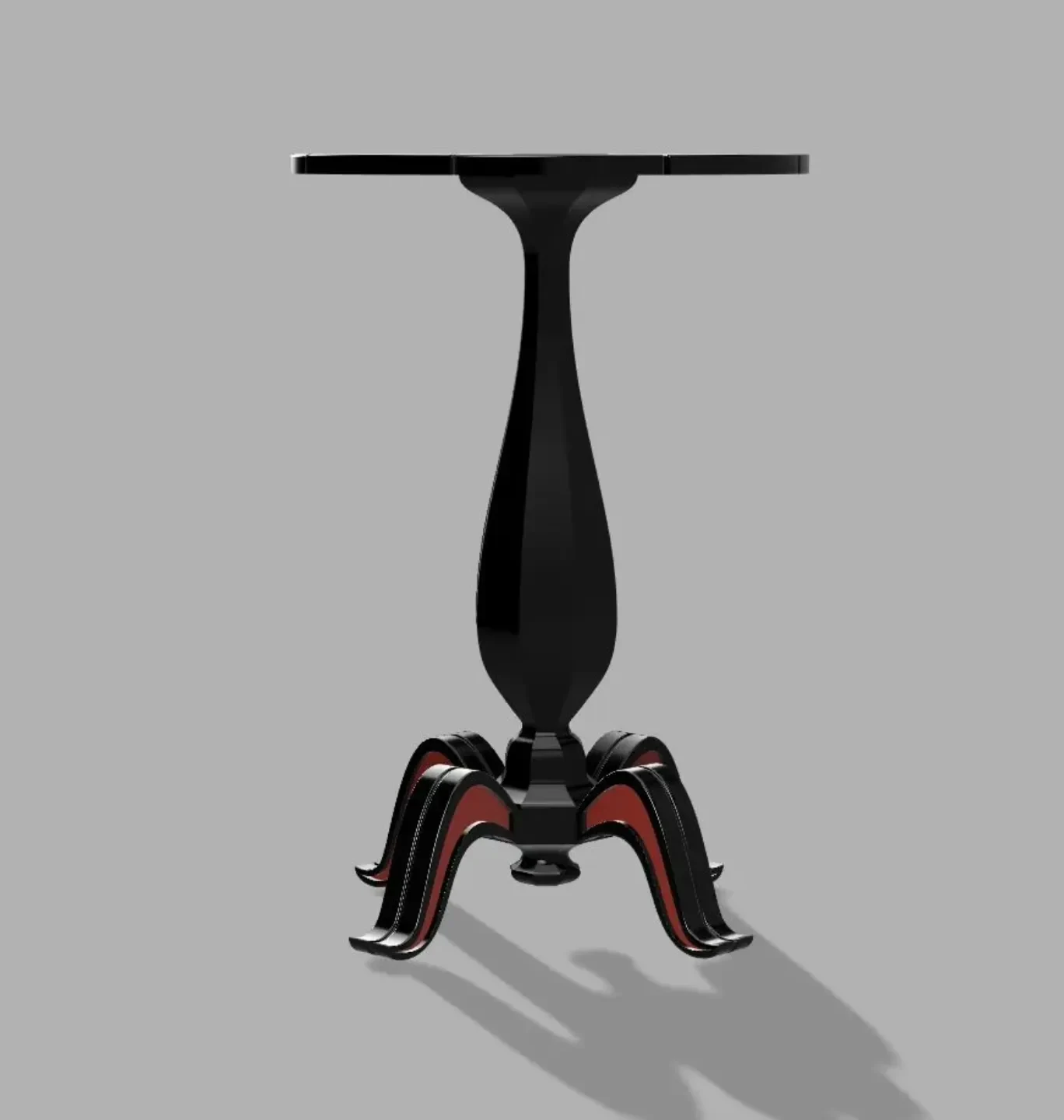

11. ДОПОЛНИТЕЛЬНО: Вставка цвета ножки — распечатайте по 2 штуки на каждую ножку. Распечатайте их контрастным цветом для потряс��ющего визуального эффекта. При необходимости переверните половину из них на 180 в приложении слайсера, чтобы правая и левая стороны были одинаковой стороной сборки наружу. Варианты толщиной 1 мм и 2 мм. (около 1,5 часов и 14 г нити на пару для моделей толщиной 2 мм)

Б. Сборка:

1. Склейте 3 части основного корпуса вместе.

2. Возьмите правую и левую половины ножки и вставьте пару установочных штифтов в 2 отверстия в одной половине ножки и, используя их в качестве направляющей, склейте две половинки вместе. Вставьте 4 полные ножки в пазы нижнего основного корпуса до тех пор, пока нижняя часть ножек не окажется на одном уровне с нижней частью нижнего основного корпуса. После того, как вы их проверите и убедитесь, что они подходят правильно, снимите их с корпуса, а затем снова соберите с помощью клея для самого прочного соединения.

3. Поместите нижнюю скошенную часть широкой восьмиугольной стороной к нижней части нижнего основного корпуса, а затем вкрутите нижний болт с пуговицами через него и вверх в нижний основной корпус до тех пор, пока он не затянется. Размер резьбы составляет 1 дюйм, стандартная резьба США.

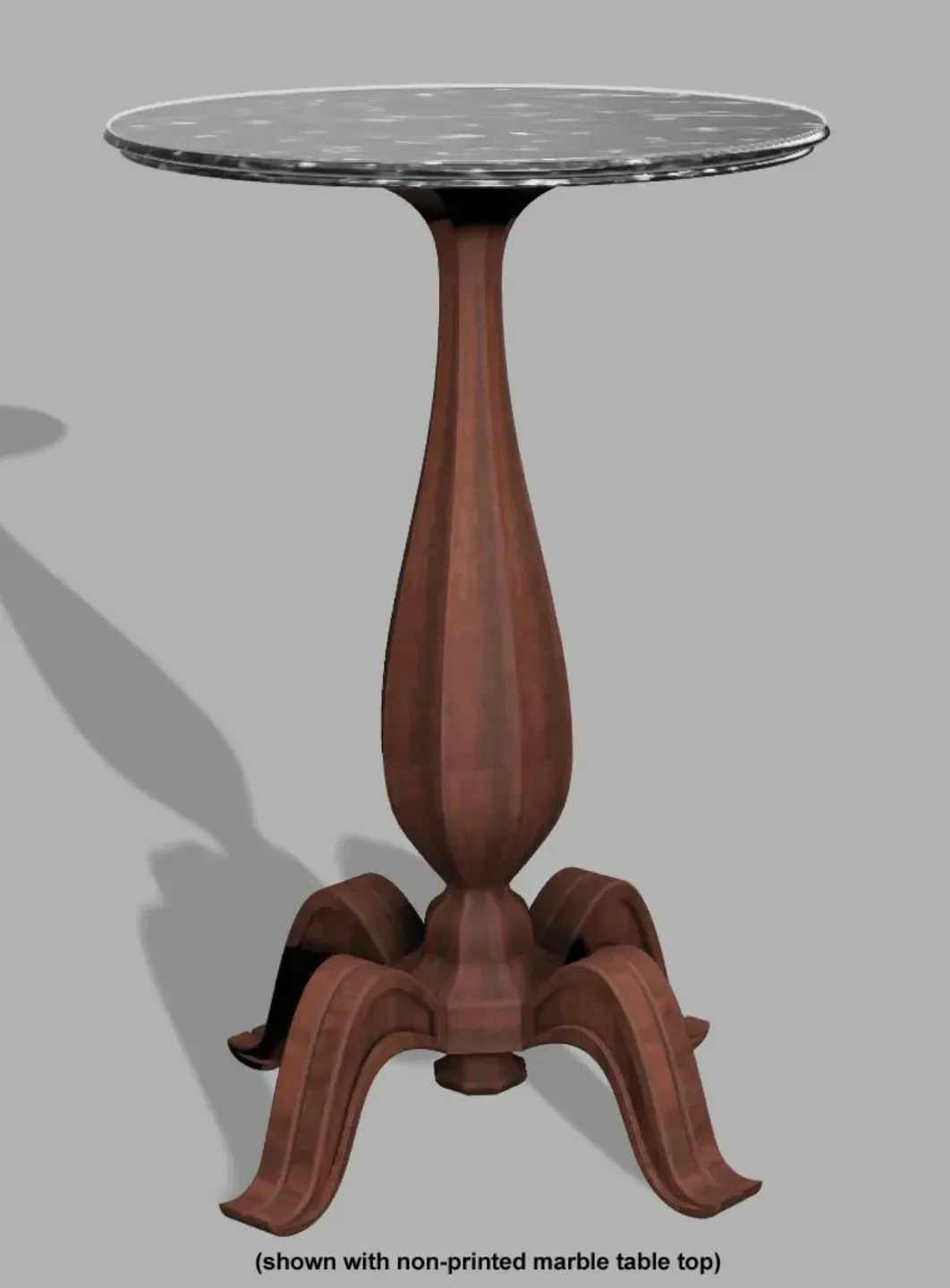

4. Создайте столешницу диаметром от 15 до 18 дюймов из желаемого материала.
