Регулируемое крепление для Elgato StreamDeck и манипулято...

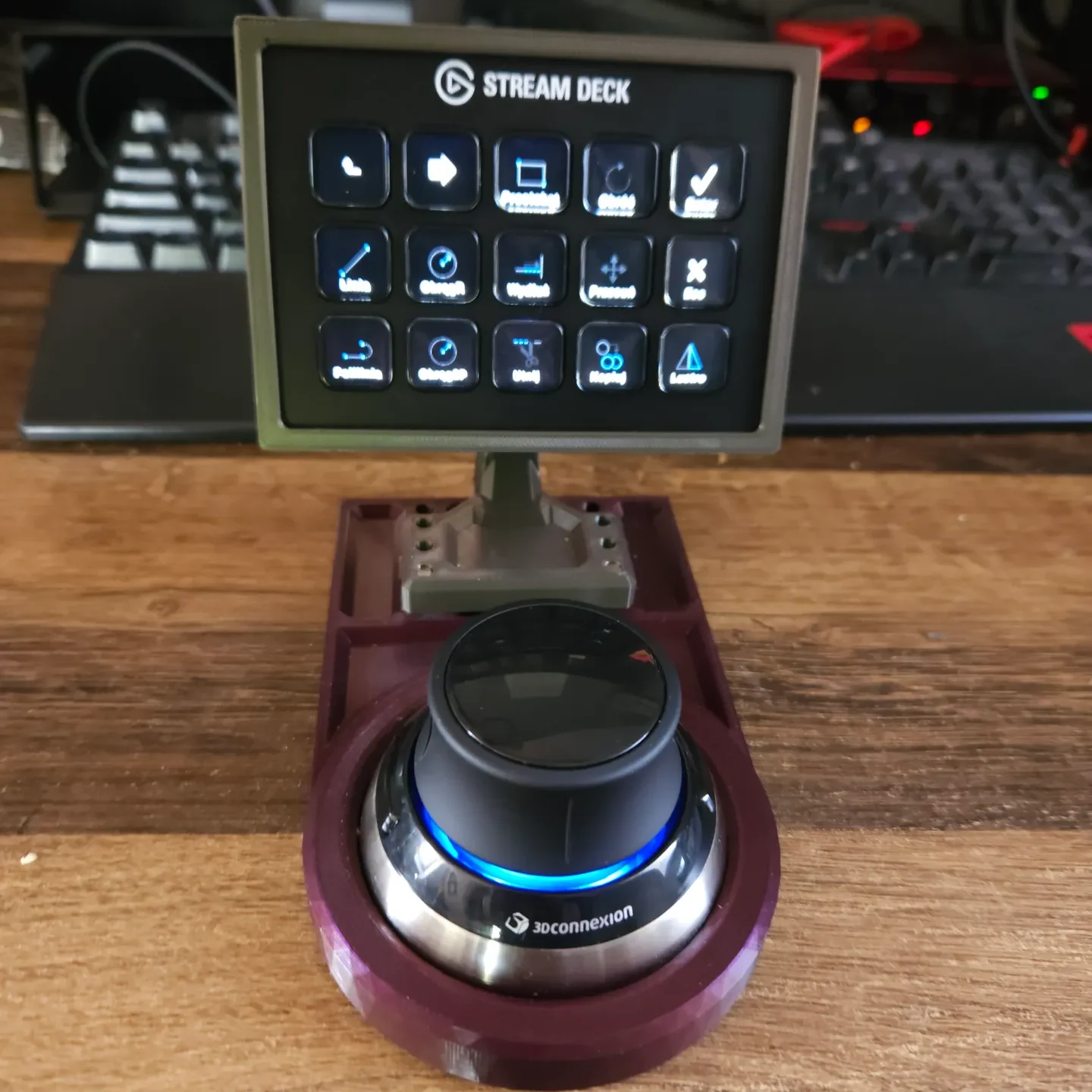

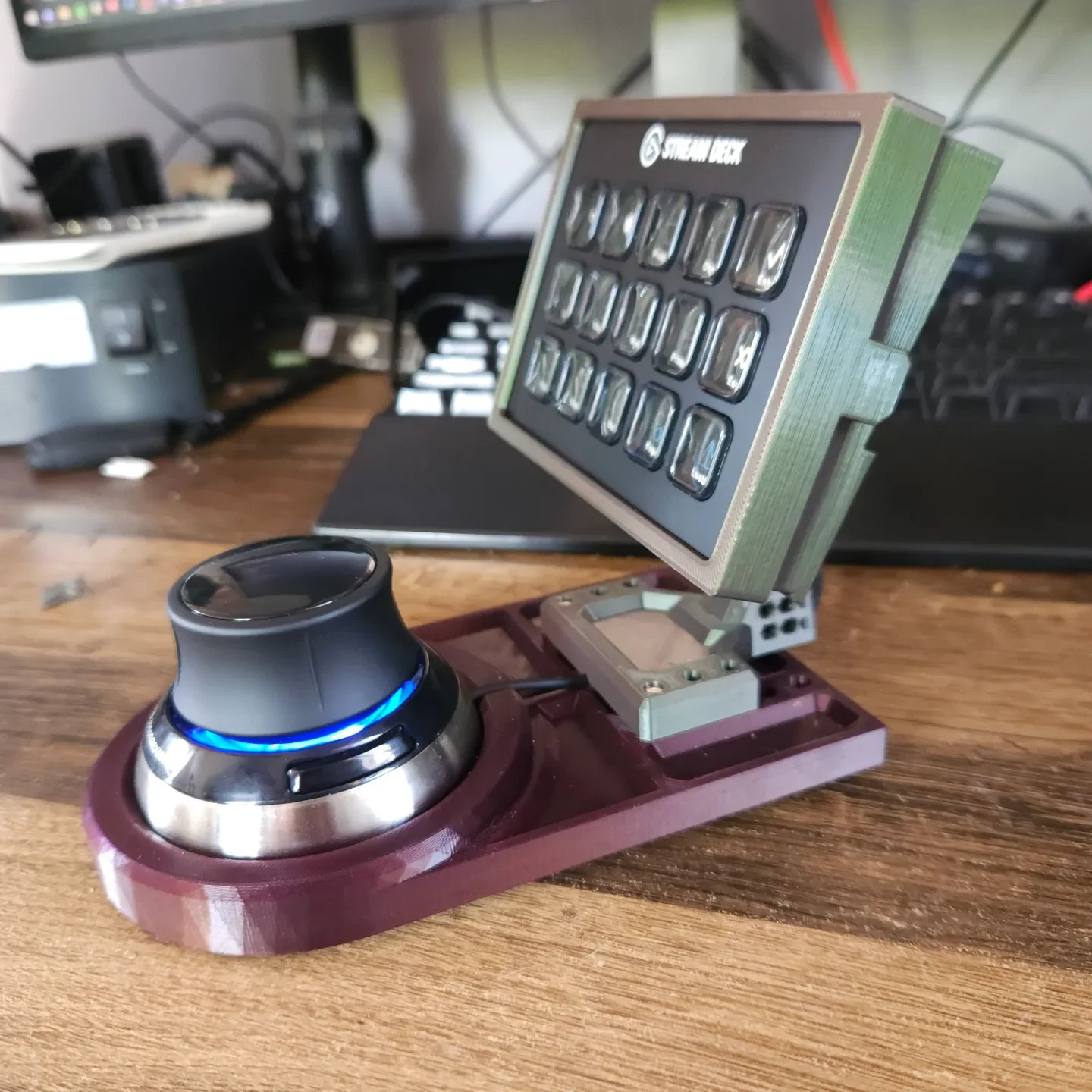

Здравствуйте, недавно я купил манипулятор 3D-соединения и Elgatostreamdeck. Я часто использую Inventor/Fusion360/CAD, поэтому хотел повысить свою эффективность. Для обоих устройств я разработал крепление, которое можно настроить под каждую руку.

Чтобы его построить, вам нужно:
-3 винта М5
-1 гайка М5

Я использовал запчасти от своего Prusa Mk3S+.

(Необязательно) — Резиновые ножки или резиновая лента.

Регулировка:

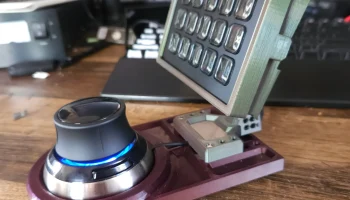

Вы можете отрегулировать расстояние между стримдеком и манипулятором, совместив отверстия в «Основании» и «Креплении». Просто используйте два винта M5 и вкрутите их непосредственно в часть «Крепление». Соединение довольно прочное, гайки добавлять не нужно.

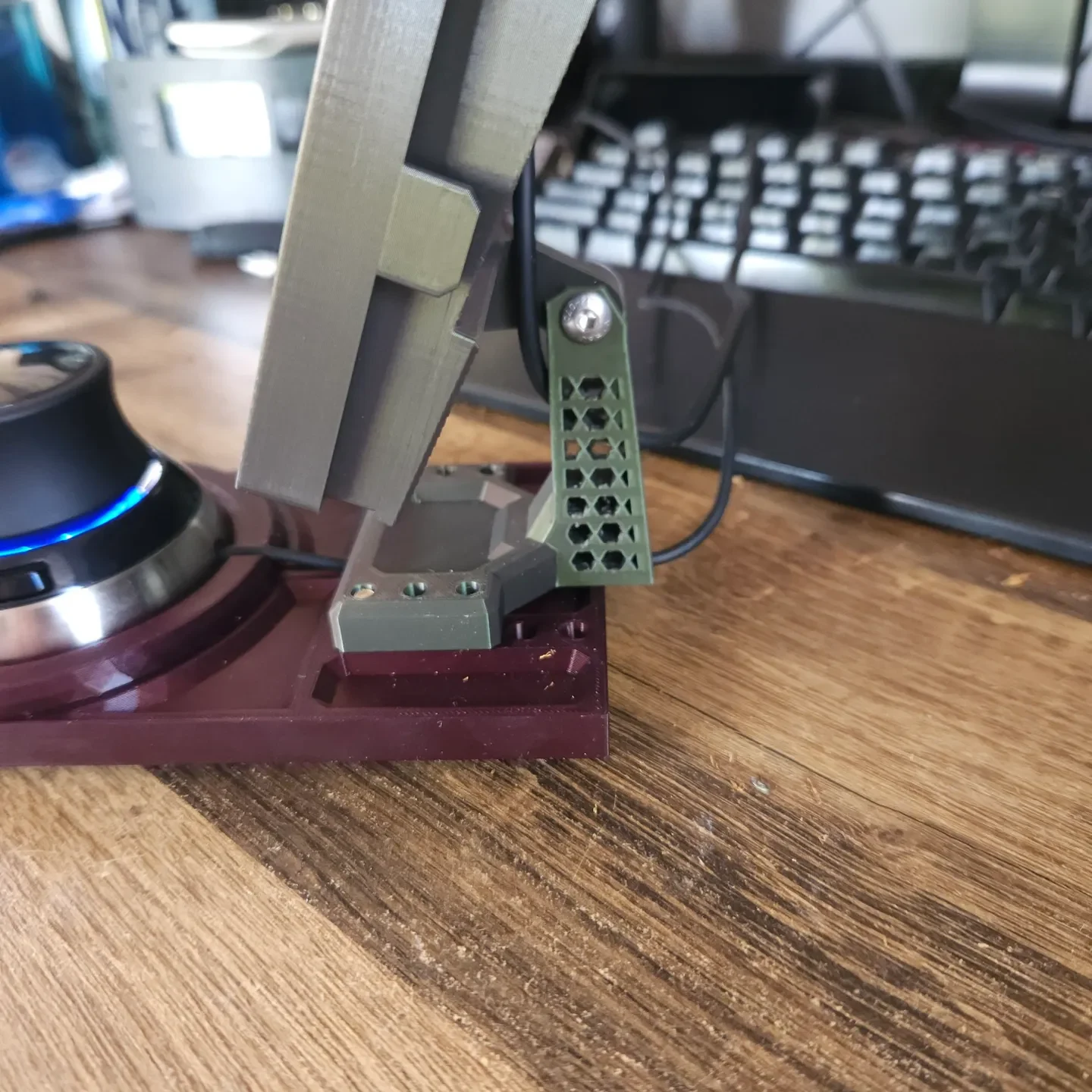

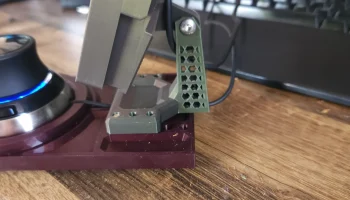

Вы можете отрегулировать наклон стримдека, отрегулировав его по своему желанию и закрутив винт М5 с гайкой М5 через детали «Задняя часть» и «Крепление».

Параметры печати:
НОАК. Напечатано на слое 0,2, заполните 10% опорами, созданными PrusaSlicer.

Ориентация печати:
«Основание» и «Крепление» — распечатайте их такими, какими они есть на фотографиях.
«Спереди» и «Сзади» — напечатайте их на лицевой стороне (эти плоские)

Примечания:

В «Базовой» части есть место, куда можно прикрепить резинку, она обеспечит хорошее сцепление с креплением. На самом деле я предпочитаю использовать резиновые ножки, это лучший способ, но я оставляю все как есть, потому что кому-то это может понравиться.

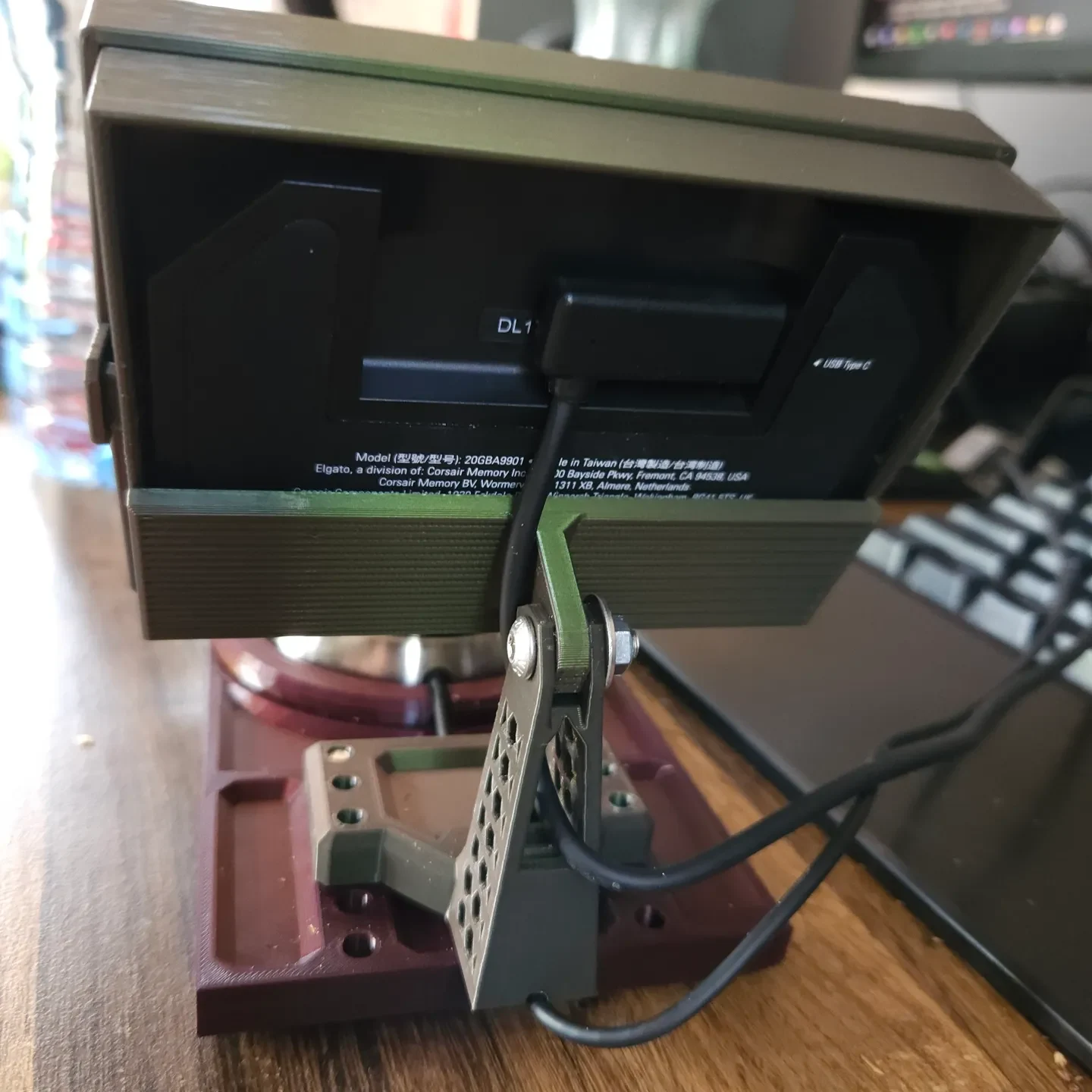

Используйте канал между «базой» и «креплением» для направления кабеля 3D-соединения и используйте о��верстие в части «крепление» для направления кабеля StreamDeck (см. фотографии).

Детали защелки в модели «Front» должны быть немного великоваты. Так его легче отсоединить от «Сзади».
