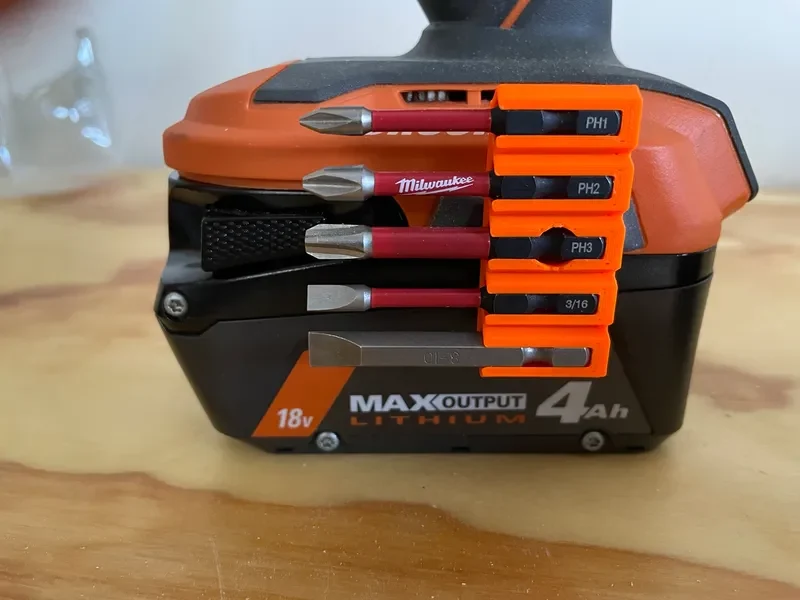

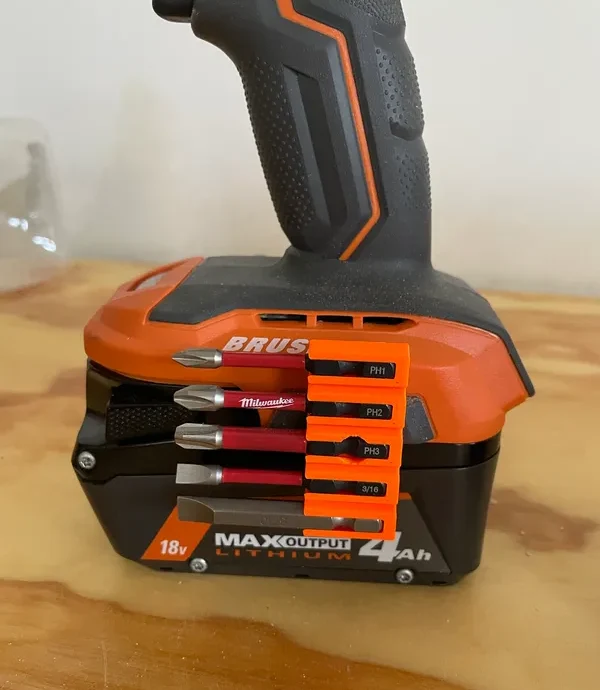

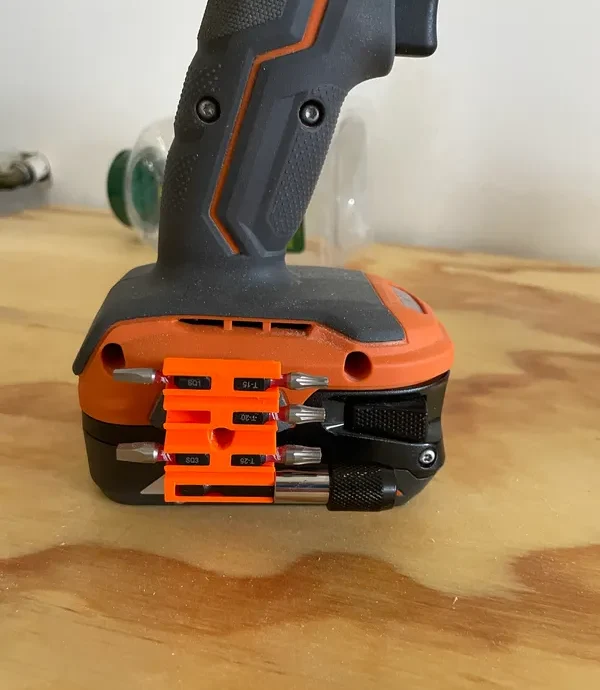

Держатель бит Ridgid Drill-Driver - ОБНОВЛЕННАЯ версия 2
ОБНОВЛЕНО: 7 мая 2023 г.
Новые настройки поддержки, которые, похоже, работают лучше. Ниже отмечено, на картинке и в новом файле 3mf «Ridgid Drill-Driver Bit Holders-Spt v2.3mf»
ОБНОВЛЕНО: 29 апреля 2023 г.
Я переработал держатели бит после того, как кто-то заметил, что они плотно прилегают. Я обнаружил несколько вещей, которые привели к некоторым несоответствиям, которые, надеюсь, мне удалось устранить.
Во-первых, когда я изначально их проектировал, у меня было сопло 0,6, которое я опробовал, но со временем я заметил, что для меня все было не так точно, хотя я использовал профиль принтера 0,6 мм. Через несколько недель я вернулся к соплу 0,4 мм и совсем недавно перепечатал один из своих держателей, и он оказался другого размера и очень плотным. Даже одинаковые фирменные насадки подойдут немного по-разному. Недавно я купил несколько ударных бит Milwaukee, и даже те из них немного отличаются от бит в наборе. Делая несколько тестовых отпечатков, я остановился на двух вещах.

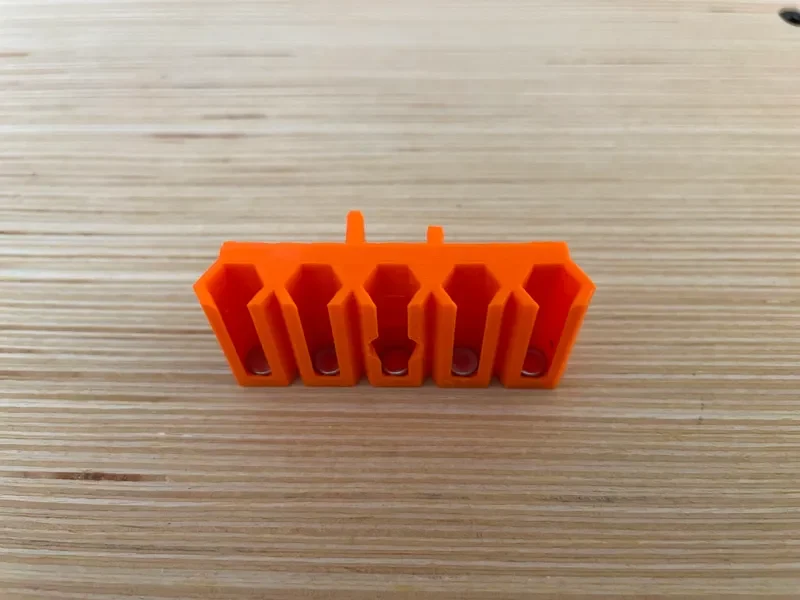

Используйте магниты, чтобы учесть некоторые незакрепленные детали.
Печать горизонтально

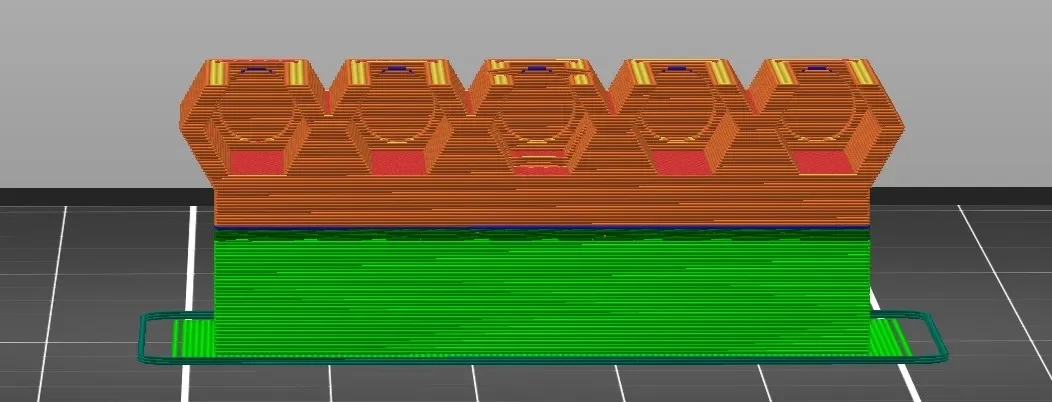

При горизонтальной печати слои располагаются более равномерно, поскольку различия в ширине экструзии практически исключаются. Это означает использование опор, но это не так уж и плохо. Если у кого-то есть мысли по поводу печати сбоку и получения точного соответствия, дайте мне знать. Я разместил фотографии и настройки того, как я печатал. Я также протестировал несколько настроек уровня поддержки и нашел тот, который мне подходит, не вдаваясь в подробное тестирование. Если у к��го-то есть лучшие настройки, дайте мне знать. Я использую PrusaSlicer и публикую фотографии своих настроек. Я использовал функцию рисования, но думаю, если позволить ей автоматически устанавливать их, это будет то же самое, что и плоская поверхность. Основными настройками, которые я изменил, были интервалы между рисунками интерфейса, чтобы меньшая часть материала поддержки соприкасалась со слоем, которого он касается.
Я заказал магниты 5x2 мм, но фактический размер при измерении составил 5x1,75 мм. Хотя это работает для меня, недостатком является то, что я сделал отверстия глубиной 1,8 мм, из-за чего магнит будет торчать, если вы получите марку, действительно имеющую высоту 2 мм. Но это не обязательно плохо. Вам нужно, чтобы бита находилась на одном уровне с магнитом. Лучше быть слишком высоким, чем слишком низким и вызвать разрыв.
Вот те, которые я купил.
https://www.amazon.com/dp/B08M3GHMWN?psc=1&ref=ppx_yo2ov_dt_b_product_details
FINDMAG 100 шт. в упаковке маленьких магнитов 5x2 мм

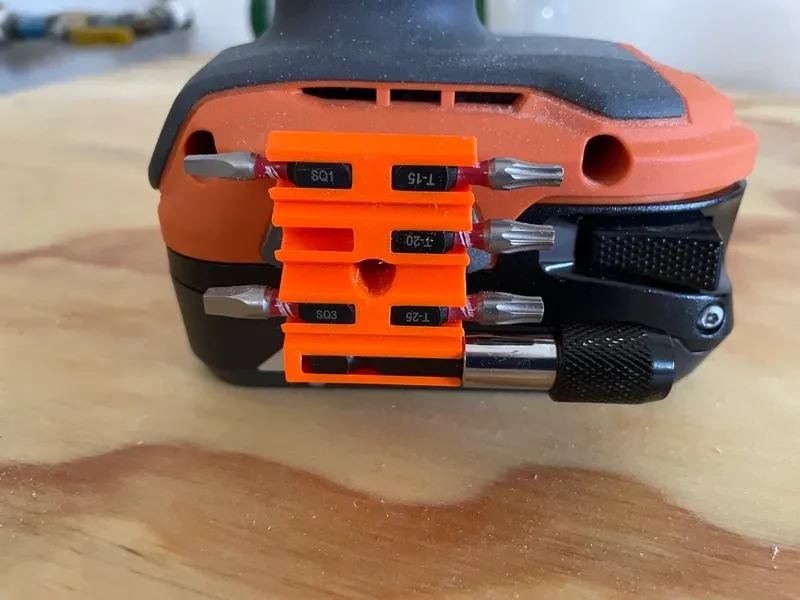

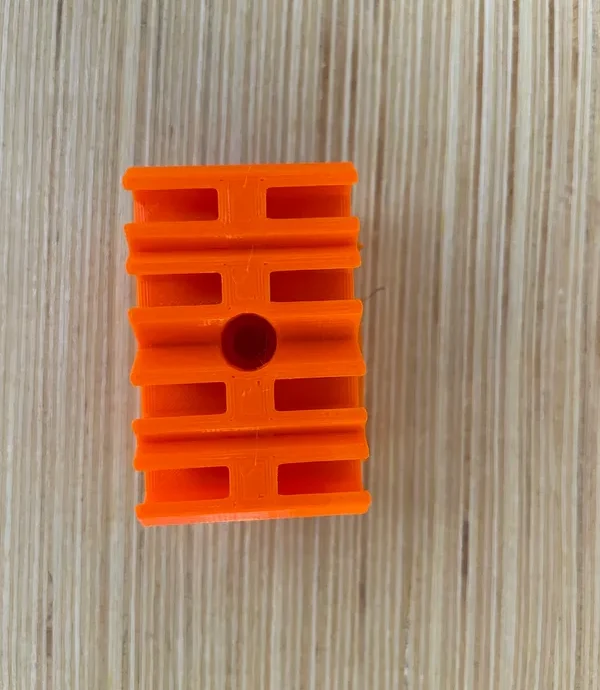

Все держатели предназначены для правой стороны, за исключением держателя бит Ridgid Drill-Driver 8-1inch_6.37.stl, который можно использовать как справа, так и слева. Чтобы сделать левую версию для остальных, просто отразите ось Y. В файле .3mf, который я включил, это сделано для всех владельцев.

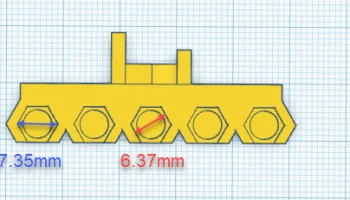

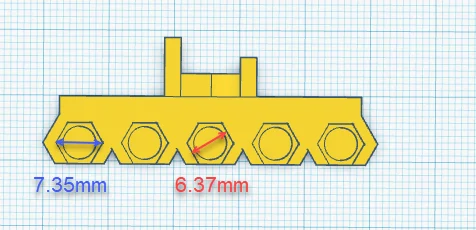

Размеры шестиугольника составляют 6,37 x 7,35 мм.

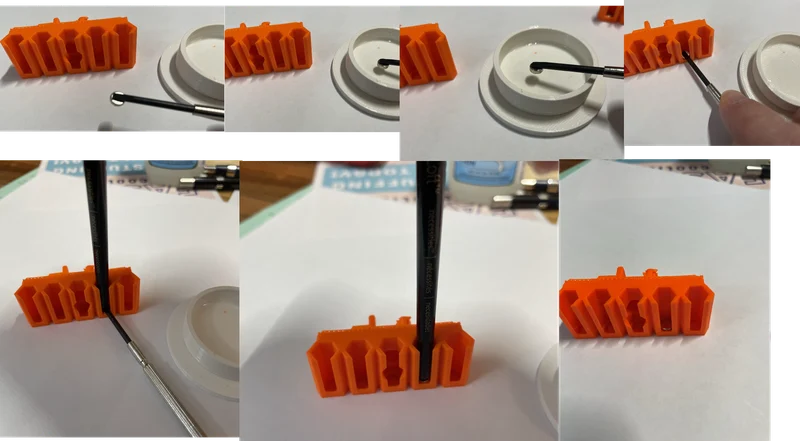

Я прилагаю фото того, как я приклеиваю магниты суперклеем. У меня есть небольшая чашка, в которую я наношу суперклей, с помощью мини-отвертки подхватываю магнит, обмакиваю его в клей, вставляю в отверстие и использую что-то неметаллическое, например деревянную кисть, чтобы удерживать его на месте, пока выдвигаю отвертку, а затем нажимаю вниз, чтобы убедиться, что она попала в отверстие.
Старые файлы находятся в папке с именем «Старые файлы», но я не смог понять, как переместить эту папку под более новые файлы или сделать ее закрытой по умолчанию. Если кто-то знает, пожалуйста, прокомментируйте.
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Слайсер:
ПрусаСлайсер 2.5.2
Плоты:
Нет
Поддерживает:
Да
Стиль: Сетка (была плотной) *** Обновлено 7 мая 2023 г.
Расстояние Z верхнего контакта: 0,25 мм (было 0,2) *** Обновлено 7 мая 2023 г.
Узор: Прямолинейный
Расстояние между узорами: 3 мм (было 2 мм) *** Обновлено 7 мая 2023 г.
Угол диаграммы направленности: 45 градусов (было 0) *** Обновлено 7 мая 2023 г.
Верхние слои интерфейса: 4 (было 3) *** Обновлено 7 мая 2023 г.
Расстояние между рисунками интерфейса: 0,5 мм (было 1,4 мм) *** Обновлено 7 мая 2023 г.
Разрешение:
0,2 мм
Разрешения: 4
Сплошные слои сверху и снизу: 4
Заполнение:
Плотность: 100% — они маленькие, и я сделал это просто для увеличения силы. Я также попробовал 20%, и у меня случился один перерыв, когда я сверлил, и я не осознавал, что он прижимается к дереву.
Узор заливки: прямолинейный
Нить: Печат��ая
