Калибровочный тест размера отверстия 6x2 мм......

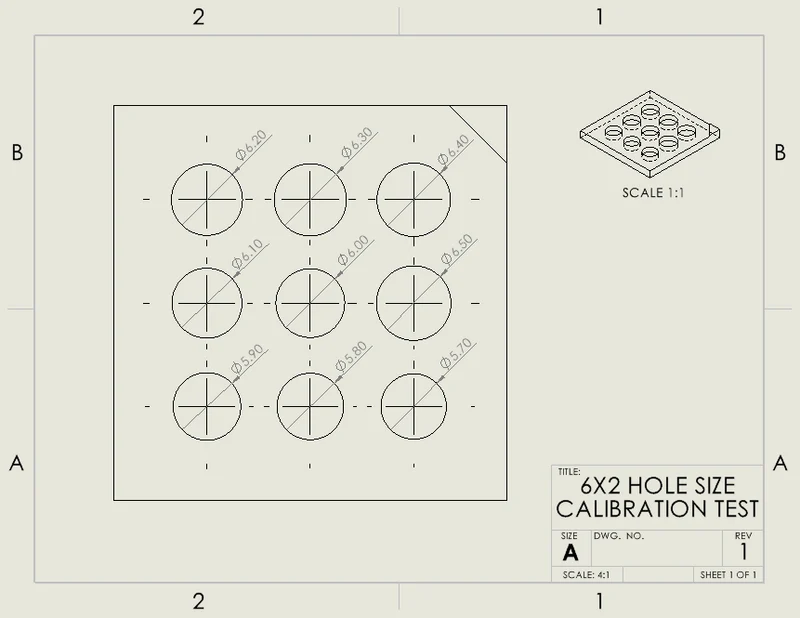

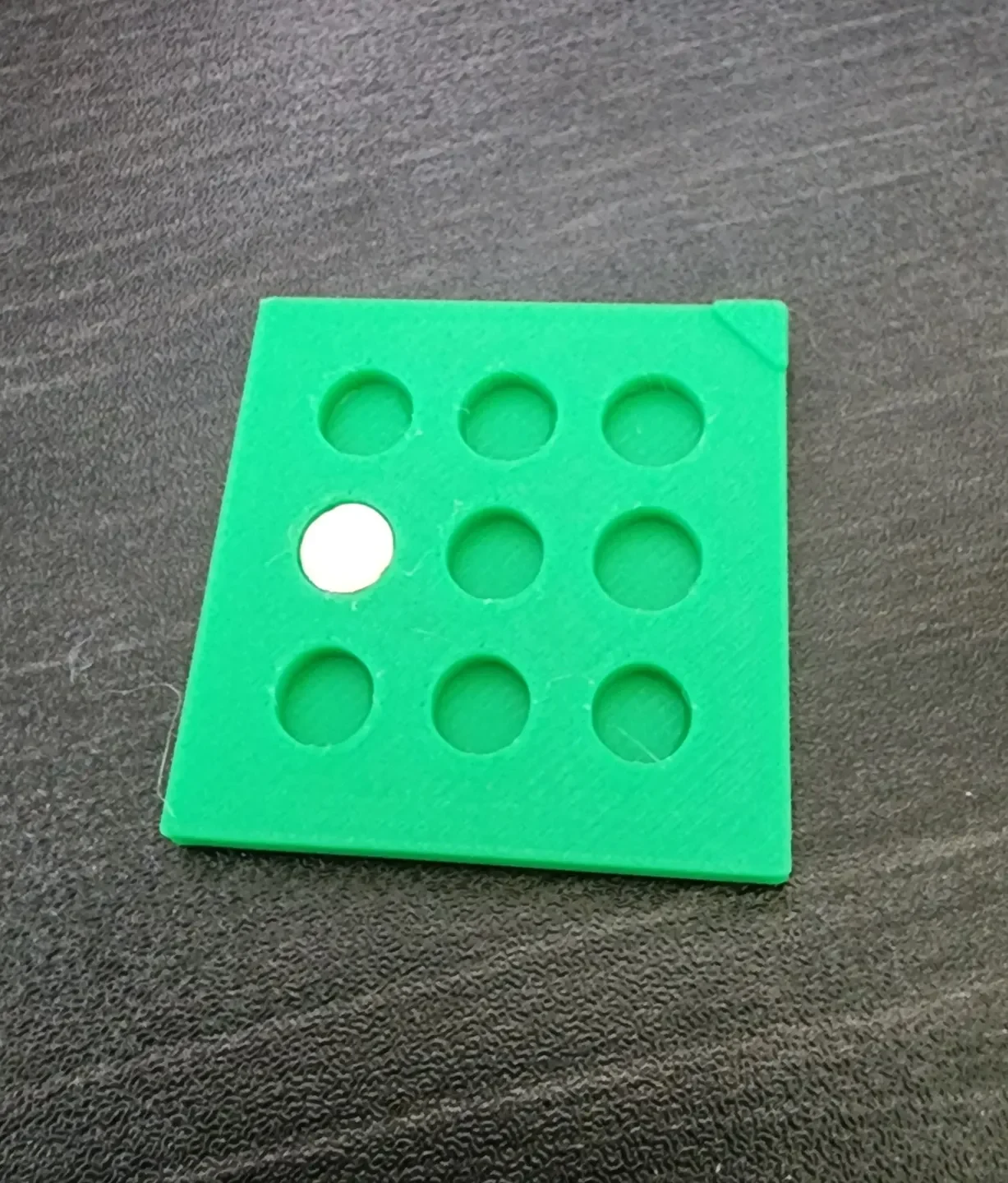

Я сделал эту маленькую модель, чтобы проверить размер отверстия, необходимый для правильной установки магнита 6x2 мм, чтобы я мог правильно моделировать отверстия в будущих конструкциях. Магниты, которые у меня есть, от Amazon. Отверстия начинаются с точного размера в центре, увеличиваются до диаметра 6,5 мм и уменьшаются до диаметра 5,7 мм. На поверхности имеется установочный треугольник, позволяющий легко ориентироваться в чертеже детали с размерами.
Я выбрал больше отверстий большего размера, чем меньших, поскольку считаю, что сжатие, вероятно, более вероятно, чем расширение, особенно потому, что круги в моделях имеют тенденцию иметь близкую геометрию при преобразовании в треугольники.
Эта модель, напечатанная на принтере Bambu Labs X1C с профилем по умолчанию 0,20 мм, требует 1,32 м (4,01 грамма) нити (Bambu Basic PLA) и занимает 17 м 12 с, из которых 8 м 2 приходится на подготовку к печати.
