Двухкомпонентный двухцветный космический зонд с одним экс...

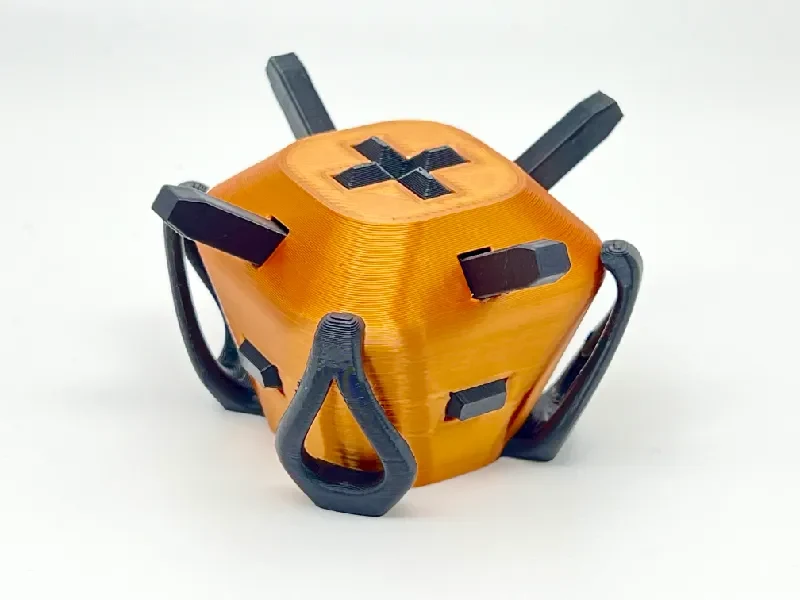

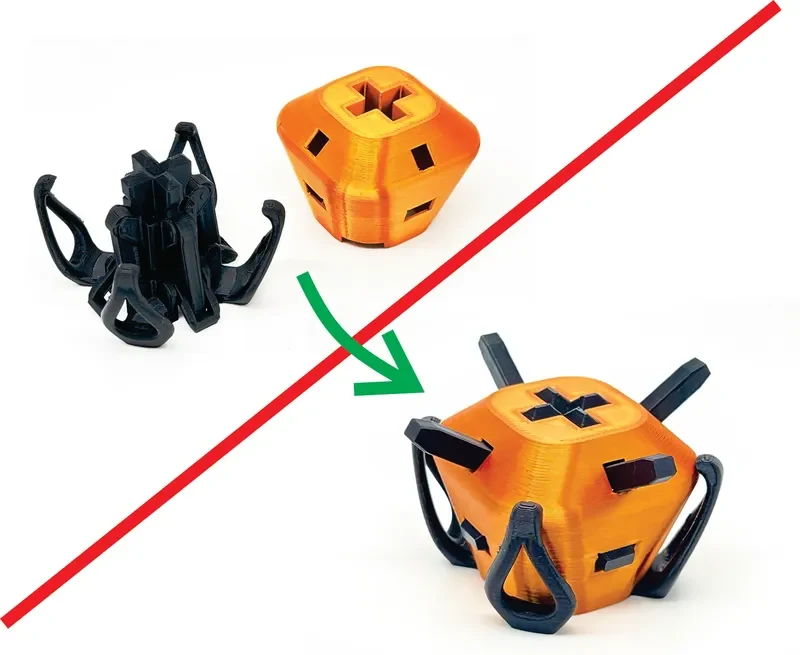

Эта модель была создана в качестве экспериментального упражнения по механическому проектированию, которое также можно было принять участие в конкурсе Prusa «Одиночный экструдер — двойной цвет». Вместо двух частей, которые просто линейно скользят вместе, основная часть имеет шарнирные рычаги, которые расширяются при вставке в корпус, выходя из поверхности корпуса под углами, которые кажутся невозможными для модели, состоящей из двух частей.
Особенности дизайна:
Для печати с помощью одного экструдера (очевидно)

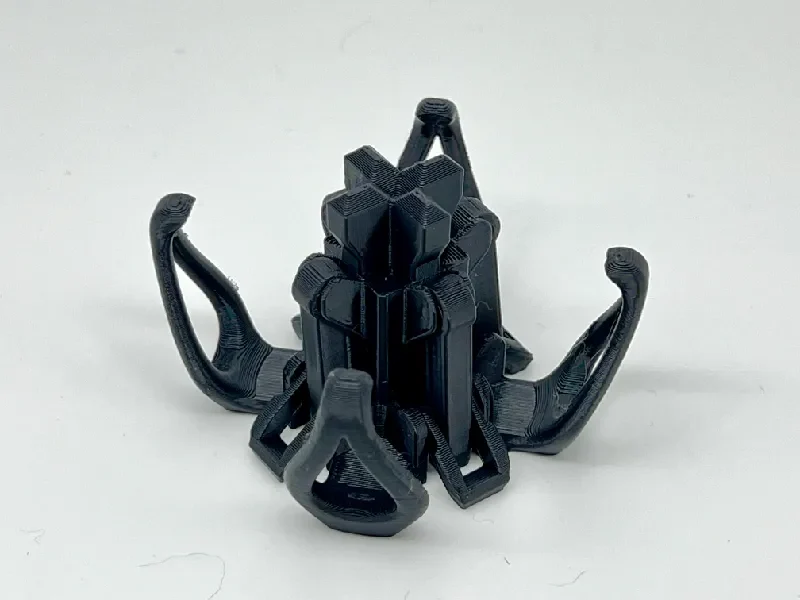

Печать на месте (все подвижные части и петли печатаются как единое целое).
Никаких опор не требуется
Каждая из 4 сторон основной части имеет по два подвижных рычага: длинное плечо и короткое нижнее плечо. Арки на внешних углах представляют собой функциональные элементы, которые крепятся к краю корпуса и предотвращают выпадение сердечника снизу, когда модель поднимают.
Печать Примечания:
Печатайте с использованием PLA с высотой слоя 0,2 мм, соплом 0,4 мм и заполнением 15 %.
Опоры не требуются ни для одной из частей, но при необходимости вы можете добавить их в боковые отверстия корпуса (в зависимости от вашего принтера и нити).
Гладкий лист PEI рекомендуется для приклеивания при печати сердцевины (особенно для небольшой площади поверхности короткого плеча).
Оболочка печатается верхней частью на рабочей пластине (большое отверстие направлено вверх).
Пожалуйста, не используйте предоставленные файлы .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, среды и т. д.). Файлы были включены для справки по приблизительному времени печати.
Инструкция по сборке (см. фотографии):
Подготовка 8 подвижных рычагов:
Чтобы облегчить печать на месте, концы длинных плеч прикрепляются к рабочей пластине внутри коротких плеч (ближе к вертикальной осевой линии, чем короткие плечи). Перед сборкой двух частей (сердечника и оболочки) концы длинных плеч сначала необходимо вывести за пределы коротких плеч.
Убедитесь, что все 8 рычагов могут свободно перемещаться в своих точках поворота. Длинные рычаги должны легко двигаться после снятия с печатной платформы. Если короткие рычаги застряли, осторожно переместите их вручную в пределах диапазона движения, чтобы освободить шарниры.
См. рисунки с надписями «Шаг 1» и «Шаг 2». Поверните короткие рычаги вниз до упора (шаг 1), затем поверните концы длинных рычагов мимо коротких рычагов так, чтобы они больше не были зажаты короткими рычагами (шаг 2).
Объединение частей ядра и оболочки:
Модель необходимо собрать в перевернутом виде.

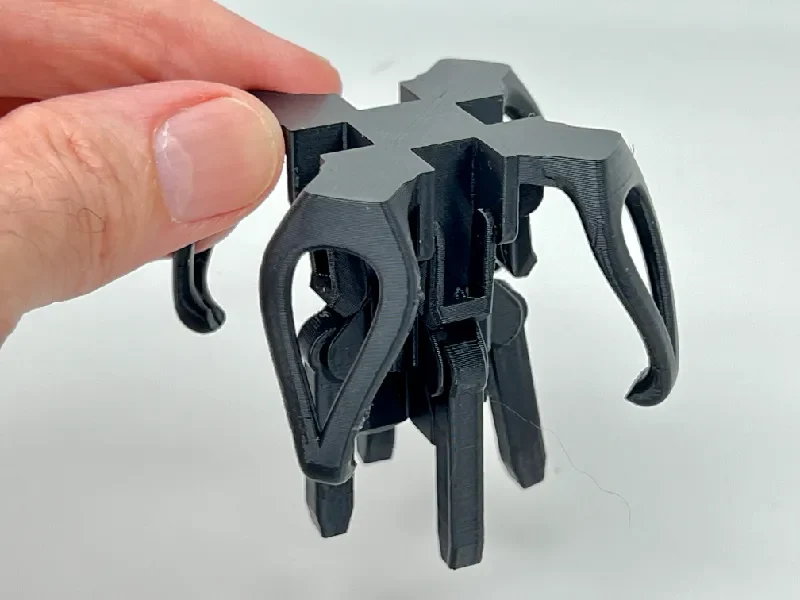

Держите ядро снизу или за одну из внешних арок и убедитесь, что все 8 рычагов свисают вниз.

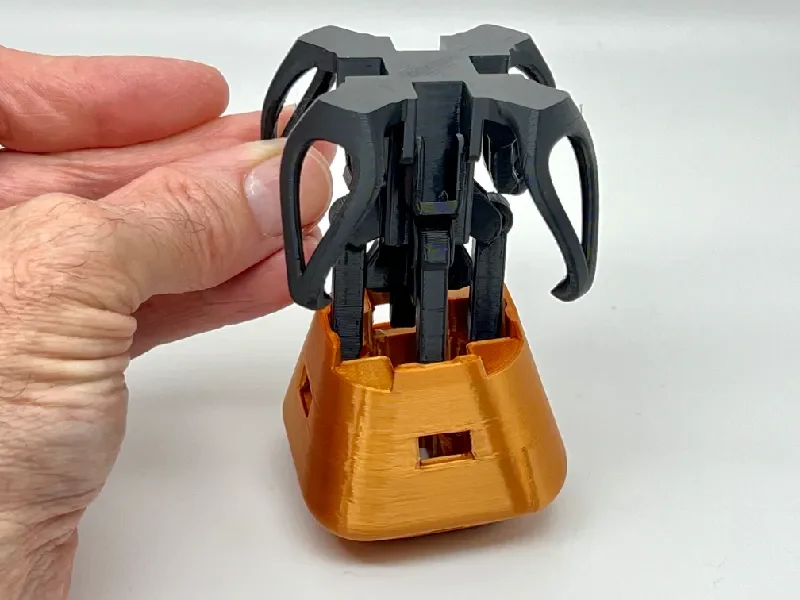

Вставьте сердечник в отверстие скорлупы, начиная с длинных плеч.

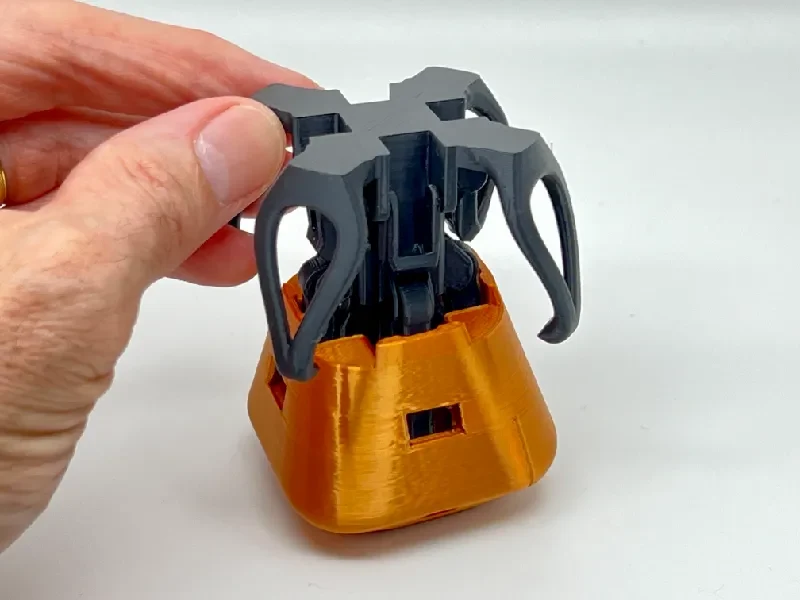

Аккуратно проведите сердцевину дальше в скорлупу; он должен легко входить.
ВАЖНО… прежде чем полностью вставлять сердечник, убедитесь, что все 4 коротких плеча находятся внутри отверстия корпуса. Если сердечник вставлен до упора и один или несколько коротких рычагов выскользнули за пределы отверстия, вытолкнуть сердечник обратно, чтобы зафиксировать его, может быть очень сложно (не невозможно, просто сложно).

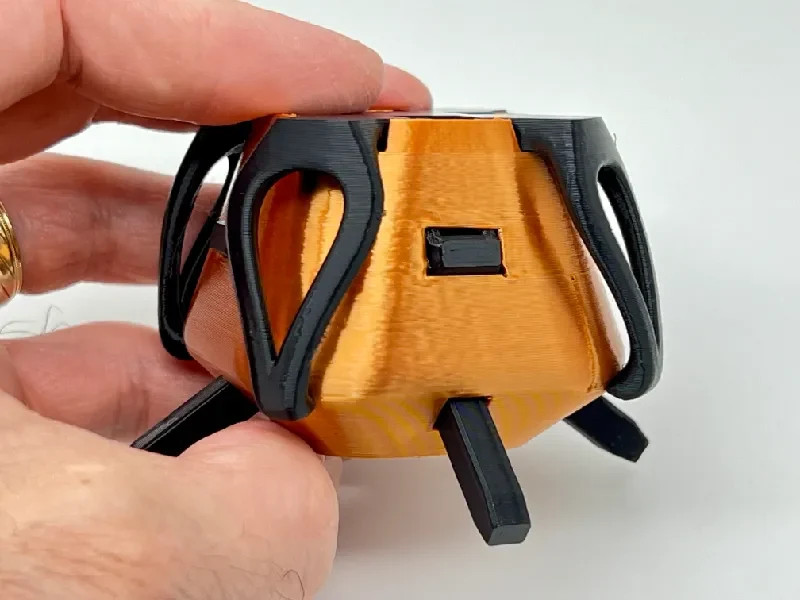

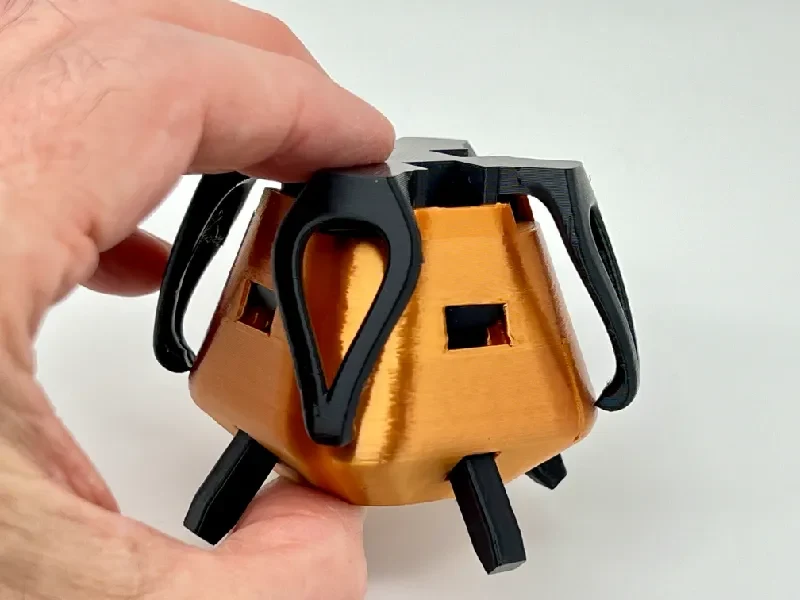

Сдвиньте две части вместе, пока внешние дуги не защелкнутся на краю корпуса.
Разные примечания/комментарии:
Если вы хотите увидеть, как работает механизм рычагов внутри корпуса, в папке «Дополнительно» содержится версия модели только с одной парой рычагов (длинных и коротких) и прозрачным корпусом.
