Мини-шарнирный зонт от солнца

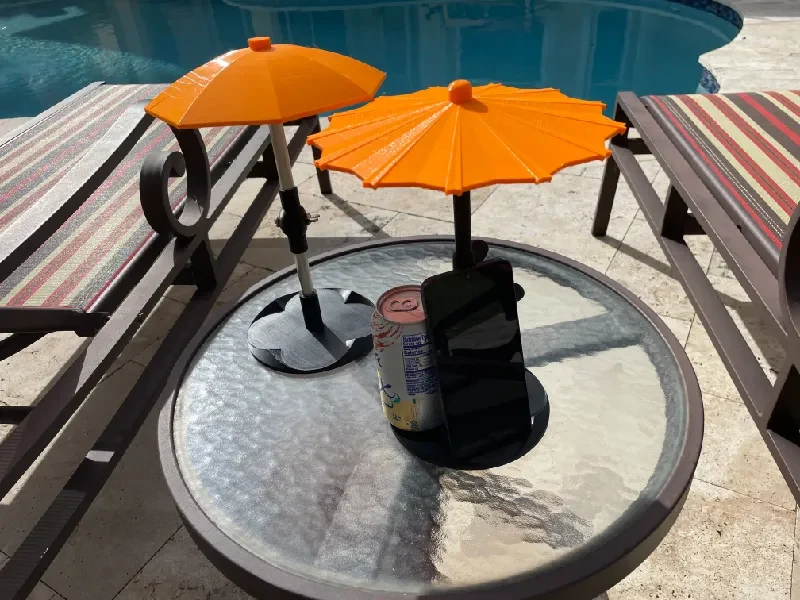

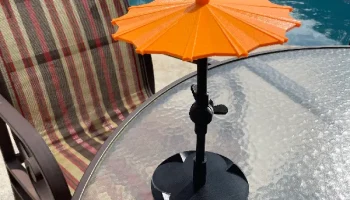

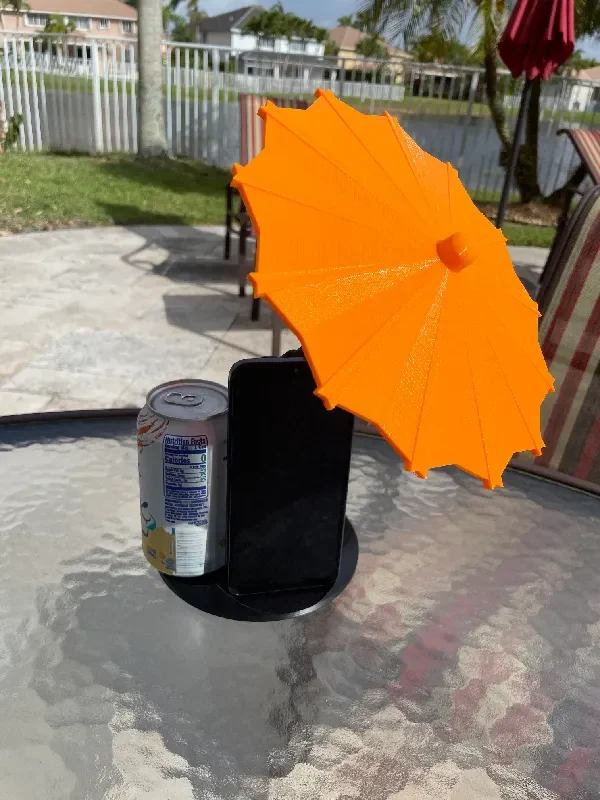

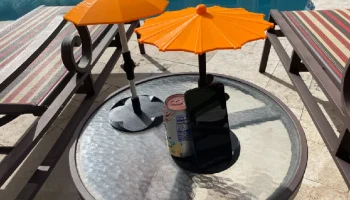

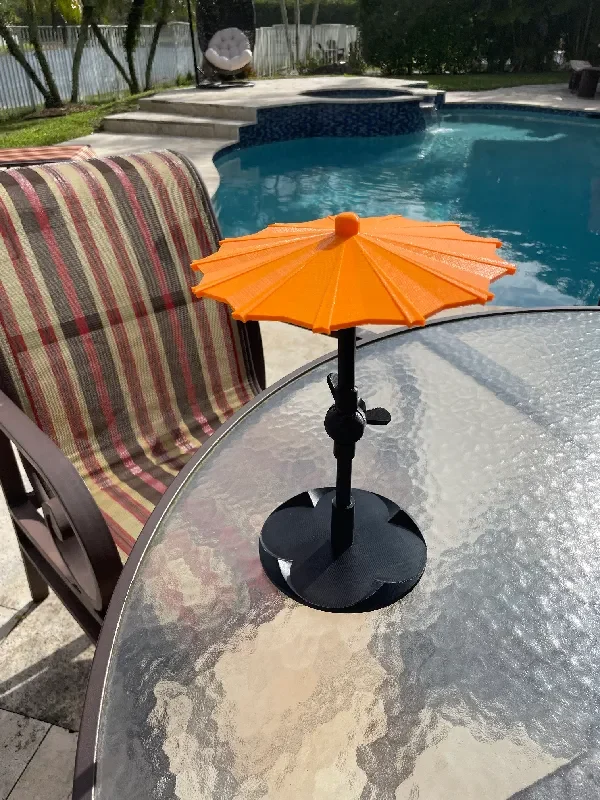

Идея воплотилась в жизнь у бассейна, когда я увидел, как моя жена поставила напиток под стул, чтобы защитить его от солнца. Этот шарнирный зонт от солнца представляет собой компактную функциональную модель, которую можно распечатать на 3D-принтере и которая позволяет придать регулируемый оттенок и стиль небольшим уличным установкам. Шарнирный рычаг позволяет наклонять и устанавливать навес для оптимального освещения солнцем, что делает его идеальным для столов у бассейна, патио, террас или масштабных площадей.

В конструкции предусмотрено два сменных варианта фонаря:

Классический купол для вневременного образа

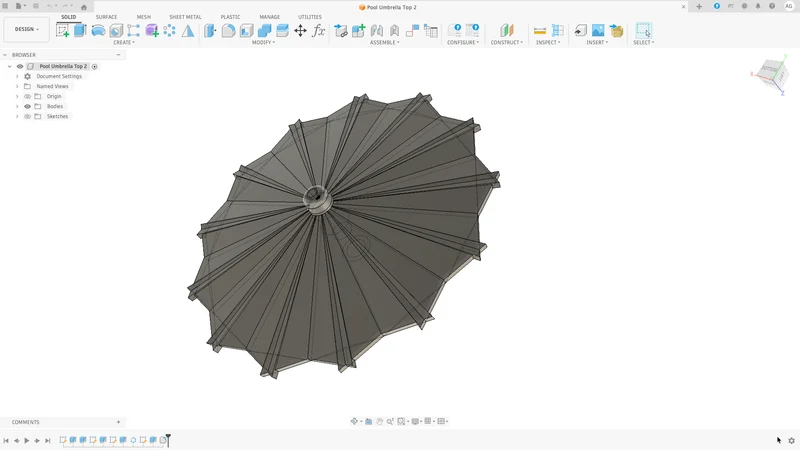

Современный граненый топ для современной эстетики

Инструкции по сборке

Распечатайте все компоненты (основание, вертикальную опору, сегменты шарнирного рычага, навес и соединительные детали): а) заполнение не менее 30 % для прочности. б) Верх: Вертикально для меньшего количества вспомогательного материала и времени. Горизонтально для лучшего качества.

Надежно соберите основание и вертикальную опору.

Прикрепите сегменты шарнирного рычага так, чтобы каждый шарнир свободно двигался, но сохранял положение.

Установите опору навеса на конце рычага.

Защелкните или установите навес (верх��ий) на место.

Если стыки кажутся ослабленными, слегка увеличьте допуски соединителей или добавьте каплю клея/фрикционной ленты.

Отрегулируйте углы по мере необходимости для желаемого затенения.

Рекомендации по материалам

Навес (сверху):

Используйте нить, устойчивую к ультрафиолетовому излучению и температуре, например PETG или ABS, для долговечности на открытом воздухе. Эти материалы лучше выдерживают солнечный свет и температуру, чем PLA.

Структура (основание и рычаг):

PLA хорошо подходит для использования внутри помещений, но PETG или ABS рекомендуются для длительного воздействия на открытом воздухе.

Советы по печати

Используйте высоту слоя 0,15-0,2 мм для получения гладкой поверхности навеса.

Печатайте детали купола медленно для достижения наилучшего качества поверхности.

Для большинства частей (кроме верхней) опоры не требуются.

Обеспечьте хорошую адгезию станины для более высоких вертикальных деталей.

Для более прочных соединений используйте 3-4 периметра и заполнение не менее 30 %.

Рассмотрите возможность использования козырьков или плота для устойчивости на узких компонентах.
