Торпеда (взвод 2 и 3)

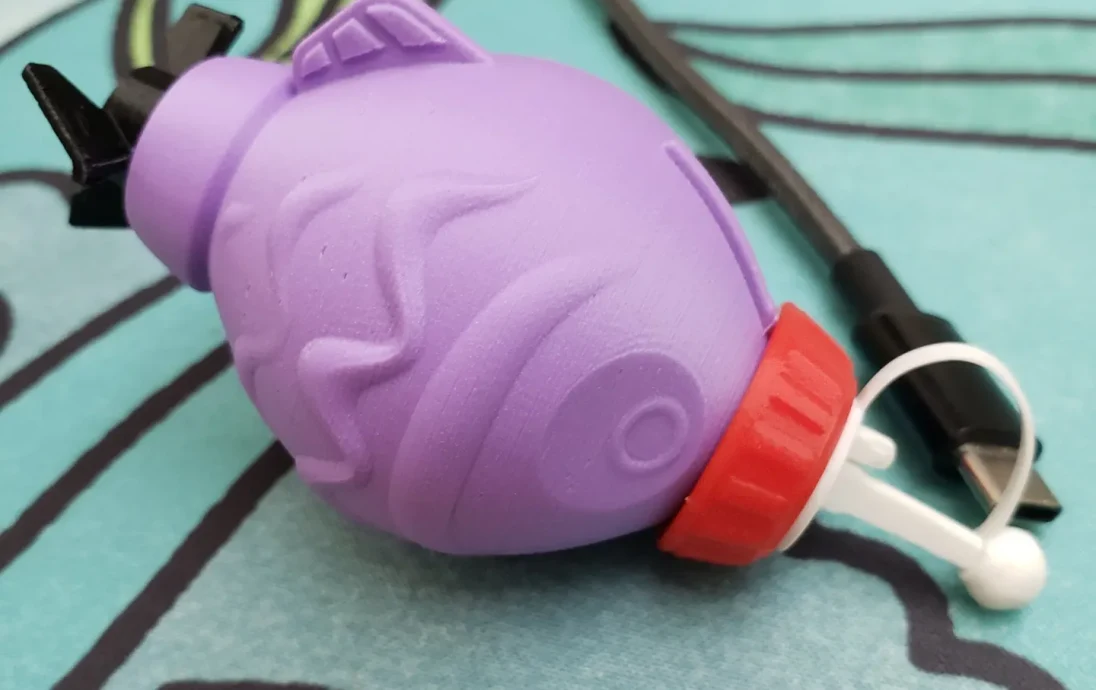

Бросьте его, чтобы нанести урон чипами с близкого расстояния, бросьте его для самонаводящегося взрыва на большом расстоянии: торпеда! Размером с зефир, это либо большой брелок, либо красивое украшение для стола. Все должно соединиться с допусками на запрессовку, но немного клея никогда не помешает (только не приклеивайте пропеллер, если хотите, чтобы он вращался!)

Файлы
все сгруппировано по цвету
splat torp.stl не предназначен для печати; это значит, что на панели предварительного просмотра можно вращать красивый 3D-рендер :)
Рекомендации по печати

Все, кроме файлаContainer.stl, можно распечатать без подставок. Контейнеру нужны только опоры на рабочей пластине и только для двух выступов на головке — в PrusaSlicer я установил опоры на 20°. Я рекомендую печатать в��е с полями шириной 2-3 мм, но, скорее всего, вы сможете обойтись и без них, если будете печатать медленно.

Это было предназначено для печати на PLA. Возможно, вам удастся согнуть рычаг насадки с помощью другого типа пластика, но я не проверял это.

Сборка

Пропеллер защелкивается на зажимной оси на конце контейнера. Чтобы согнуть тонкий участок сопла, нужно немного нагреть. Пар очень быстро сделает его податливым, или, если вам нужно немного больше контроля, вы можете окунуть что-нибудь круглое, сохраняющее тепло, в только что кипяченую воду и обернуть полоску вокруг нее — я использовал ручку своего ножа X-acto. Согнутый шарик надевается на узкий конец другой насадки, а его широкий конец входит в прорезь на диске. Затем широкий конец вставляется в крышку, которую затем можно вставить в переднюю часть контейнера.

Изменения

v1.1: отрегулирована посадка пропеллера; Я немного сбрил острые выступы на оси, поэтому сделал то же самое с напильником! Также увеличен зазор между основанием винта и контейнером.
