Шаблон RCM Jig и гибки проволоки для Nintendo Switch......

Обновление от 25 июня: отверстие для брелока стало немного больше, исправлена проблема с ориентацией: видимо, модель немного повернулась при экспорте в stl.

Описание:

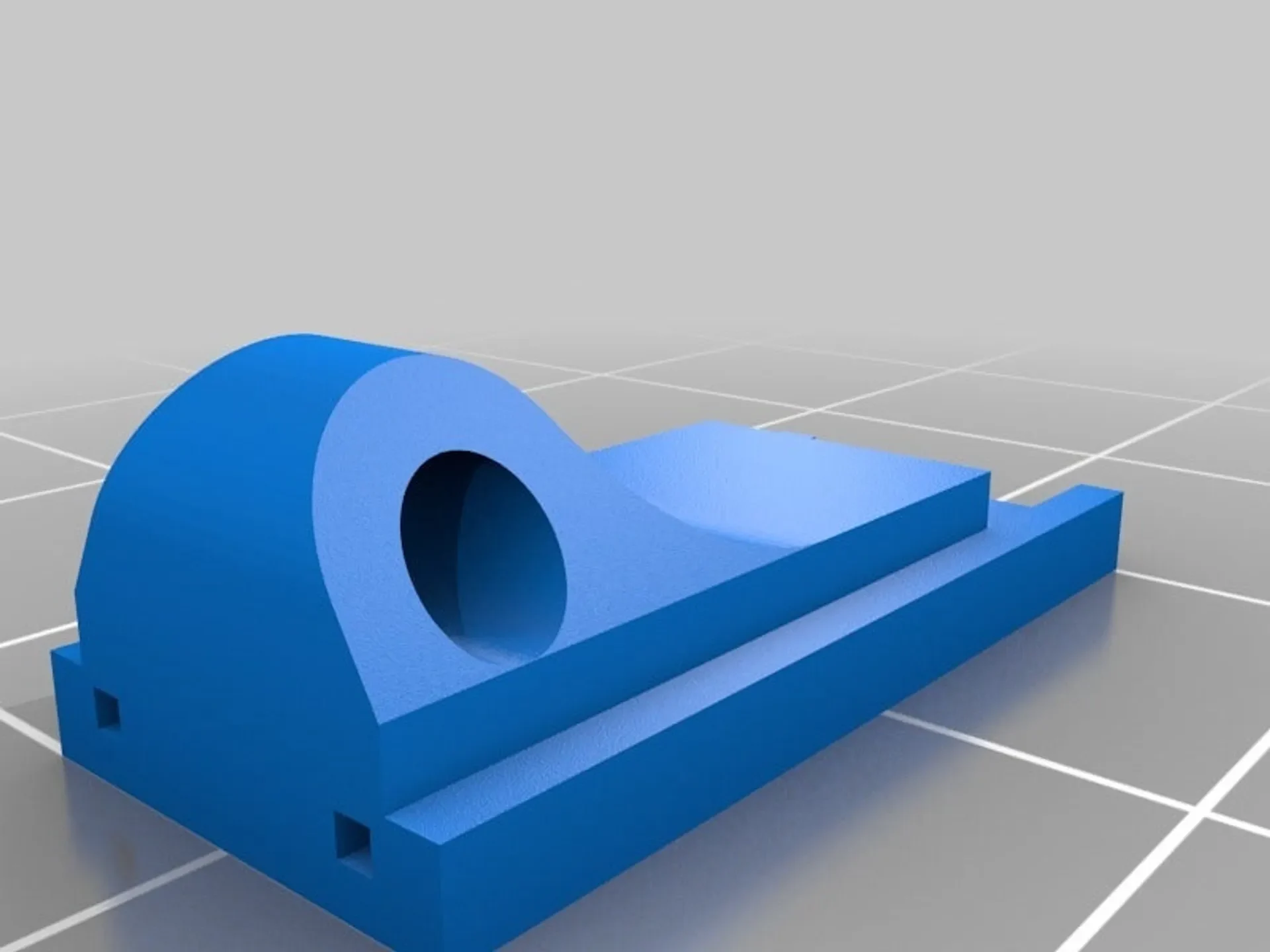

Переработанное приспособление RCM, основанное на модели 2877484, но переработанное с нуля со следующими изменениями:

квадратные отверстия диаметром 0,7 мм для проволоки вместо круглых диаметром 0,8 мм для лучшего перекрытия, что приводит к более чистым отверстиям, которые не нужно очищать.
нет ненужных скошенных/закругленных краев, поскольку сопла принтера все равно круглые

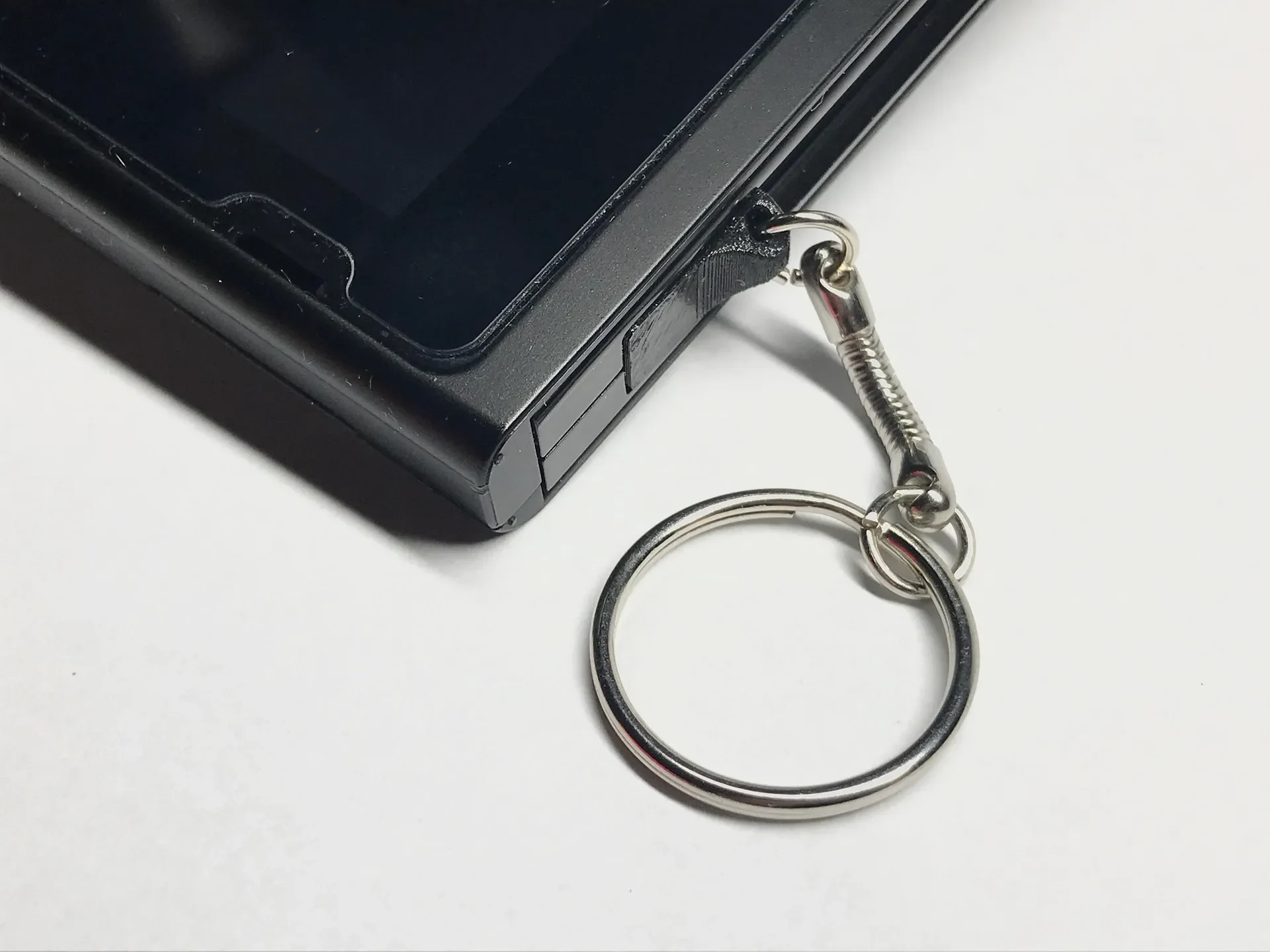

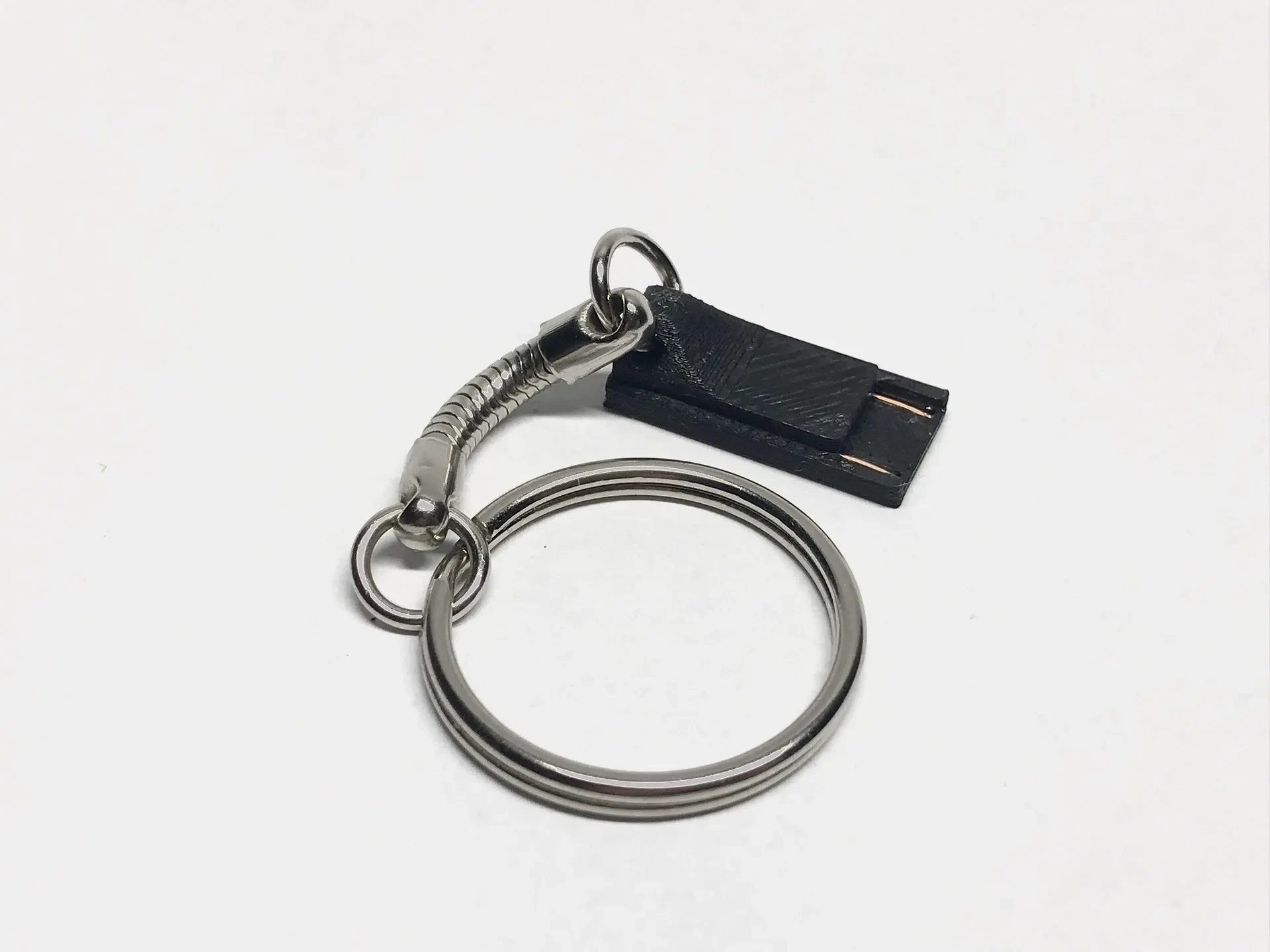

добавлено отверстие для брелока

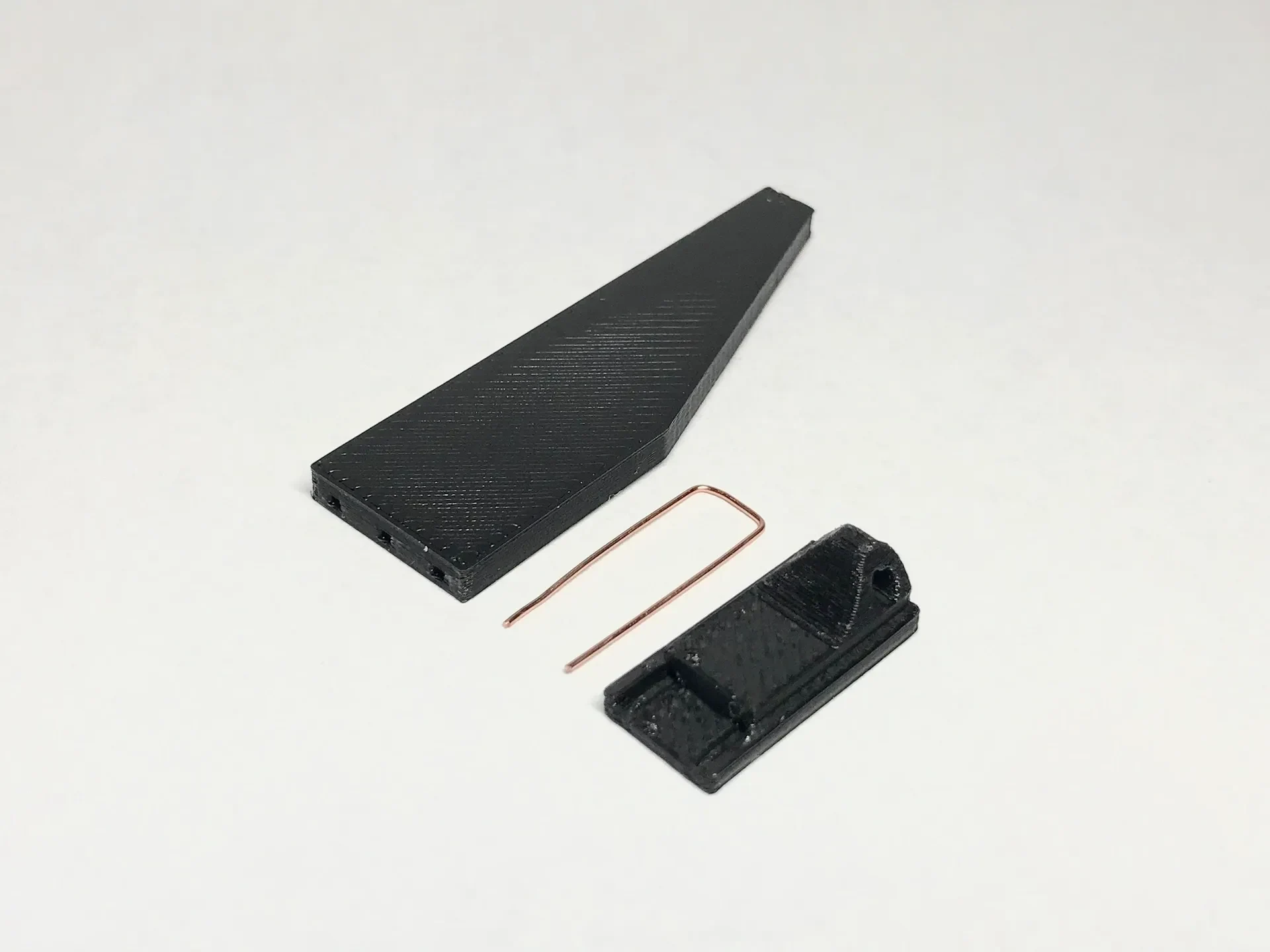

в комплект входит шаблон для гибки и резки проволоки
В комплект входит только вариант с медным проводом, так как плохо согнутая скрепка может легко повредить порт джойкона. Медный провод легко получить из обычного кабеля Ethernet.

Лучше всего печатать по адресу:
100% заполнение
Высота слоя 0,1 мм
только 1 периметр (иначе важные детали будут потеряны)

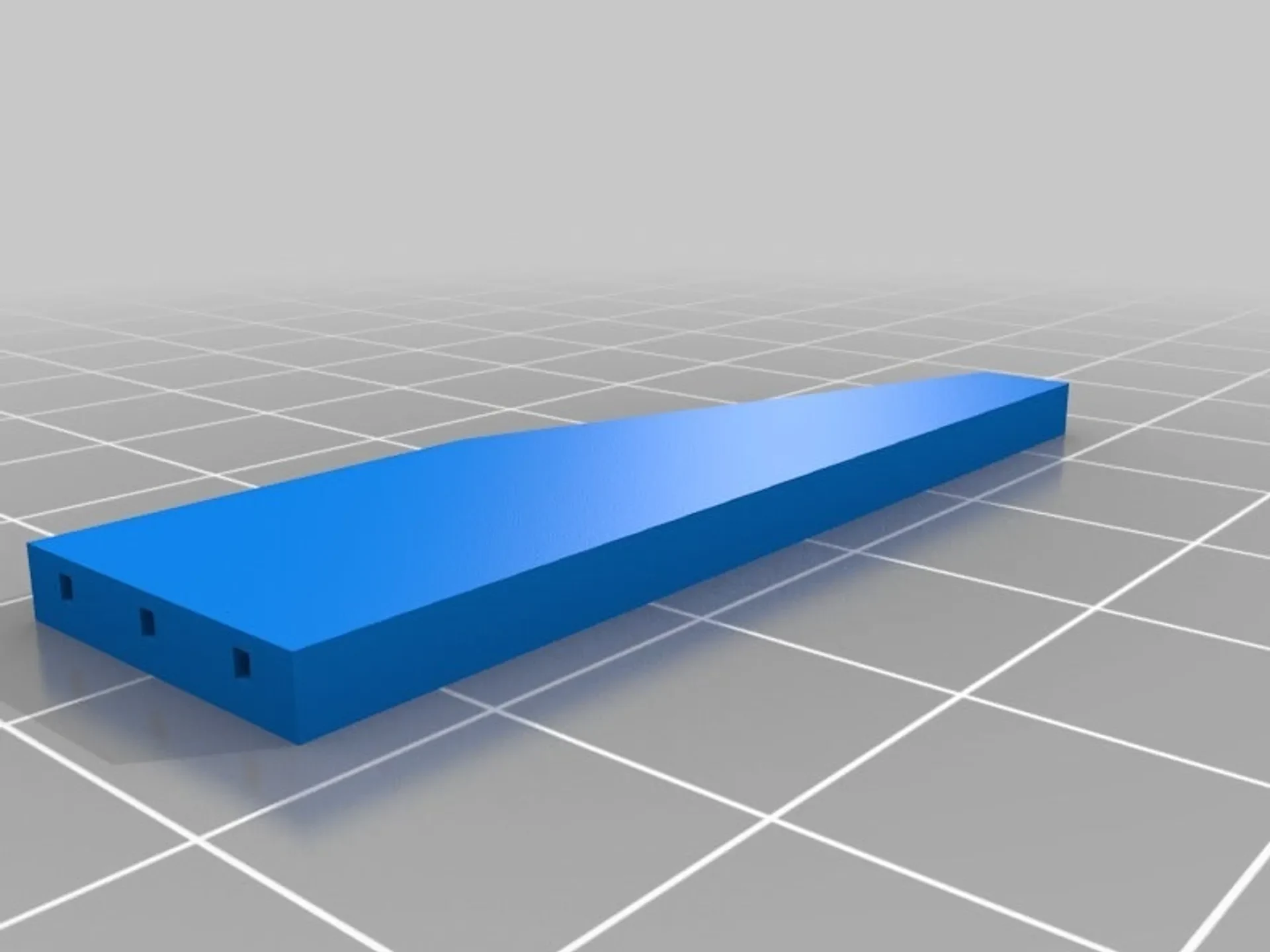

Как использовать шаблон:
1) вставляем проволоку в самую длинную часть, на этой длине отрезаем проволоку
2) вставить в среднюю часть, согнуть на 90°
3) вставляем более длинную ��торону проволоки в самую маленькую часть шаблона, еще раз сгибаем

Распечатать инструкции
Категория: Аксессуары для игрушек и игр Настройки печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,1

Заполнение: 100

Примечания:

100% заполнение
только 1 периметр (иначе важные детали будут потеряны)
