BentoBox 2x5015 нижний выхлоп
Обновление от 24.12.2022:
Загруженная нижняя выхлопная система была неправильной и не включала нижний L-образный вырез. Это исправлено в последней версии (v2).
Описание/Изменения

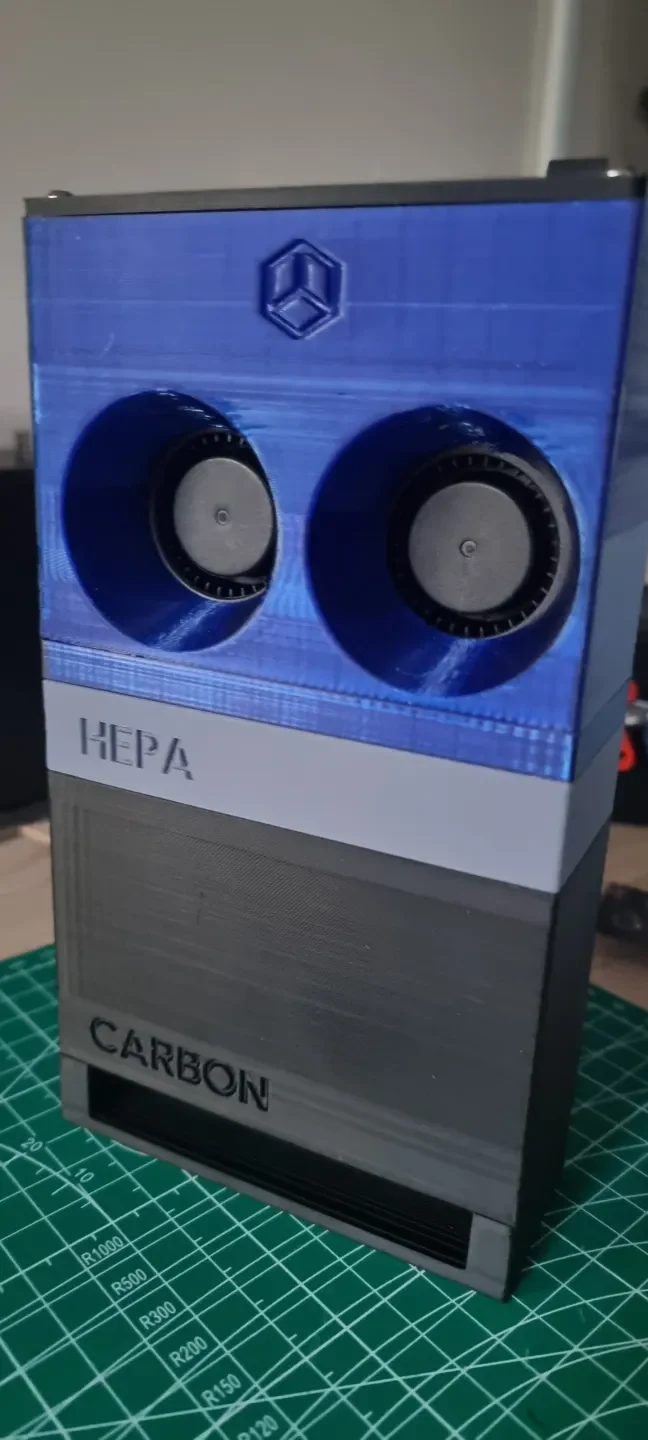

Модифицированная версия вентилятора BentoBox 5015x2 от RISCie, который любезно включил файлы STEP, чтобы упростить редактирование!
При этом воздух нагнетается вниз, чтобы не создавать потенциальных проблем при печати на таких темпераментных материалах, как АБС-пластик.

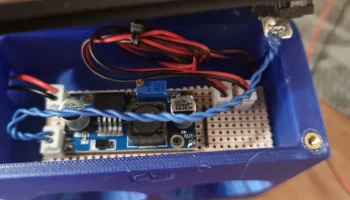

В верхней части вентиляторного блока теперь также есть место для понижающего модуля LM2596 для регулировки воздушного потока по мере необходимости, а также место для небольшого выключателя. Провода от вентиляторов теперь идут прямо в это пространство. Переключатель, используемый в верхней части, указан ниже.
Я изменил оригинальный дизайн блок�� HEPA, чтобы он соответствовал фильтрам Amazon, ранее указанным в оригинале (а также ссылкам ниже).
И, наконец, новый нижний выхлоп с низким профилем сохраняет разумные размеры всей коробки с оригинальной секцией угольного фильтра (см. основную модель, ссылку ниже).
Мне нужно привести в порядок файл Fusion, но я скоро включу и его. На момент импорта файлов и макетов бардак (поэтому некоторые части могут быть перевернуты! :))
Печать
Печатайте ABS или PETG, я использовал смесь (синий — PETG). Печать на 0,20.
Возможно, потребуется повернуть детали на рабочей пластине. Проверьте это перед печатью. Опоры для отверстий для винтов и вырез L-образной формы легко выдвигаются при печати на карбоне X1.
Сборка
Установите магниты и резьбовые тепловые вставки как оригинал.
Вставьте правый вентилятор 5015 и проложите кабель вверх.
Аккуратно проложите и удерживайте кабели вентилятора, вставляя левый вентилятор. Если зазор на левом вентиляторе кажется более тесным, то, скорее всего, вы пережимаете кабель.
Соедините провода вентилятора вместе, чтобы получить питание согласно оригинальному дизайну.
Добавьте компоненты HEPA-фильтра и активированного угля сверху.
Установка

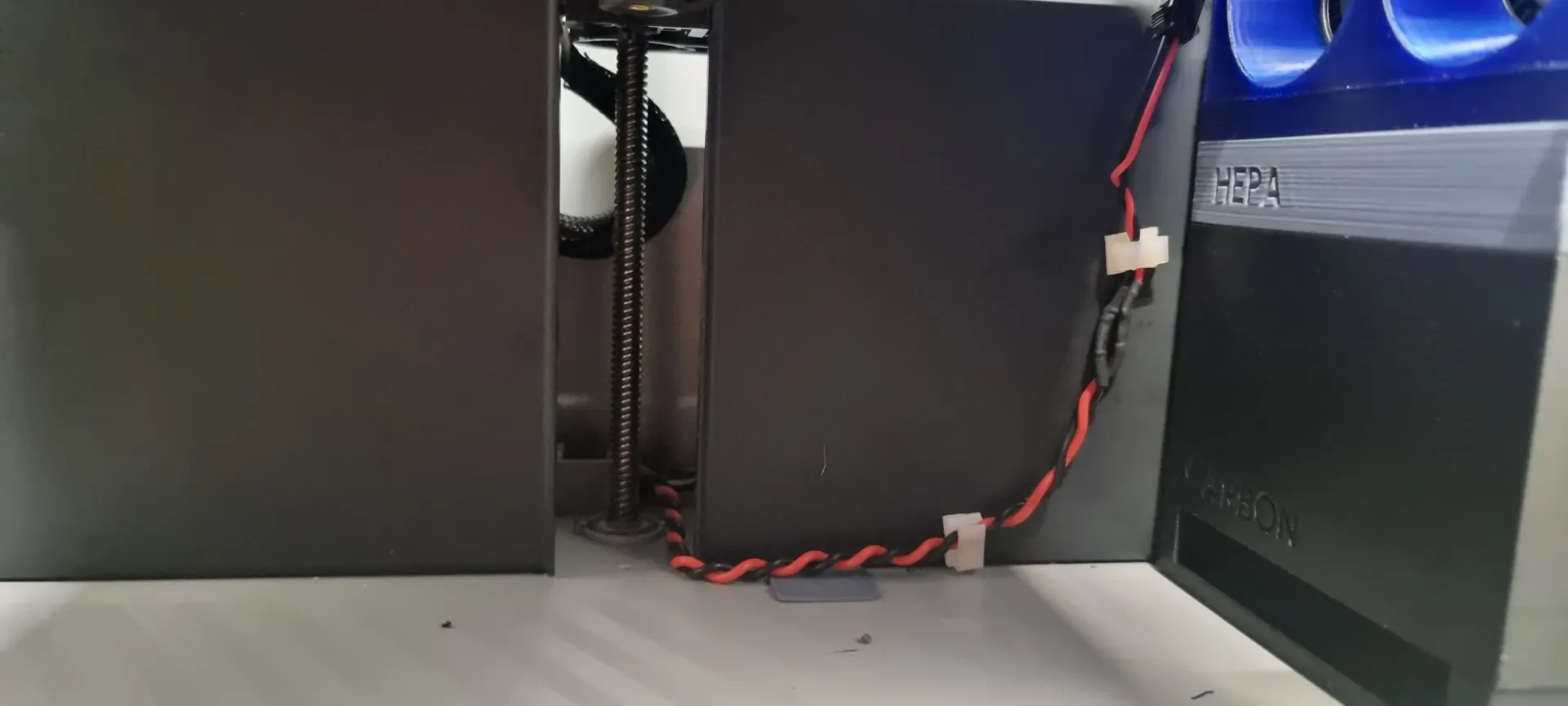

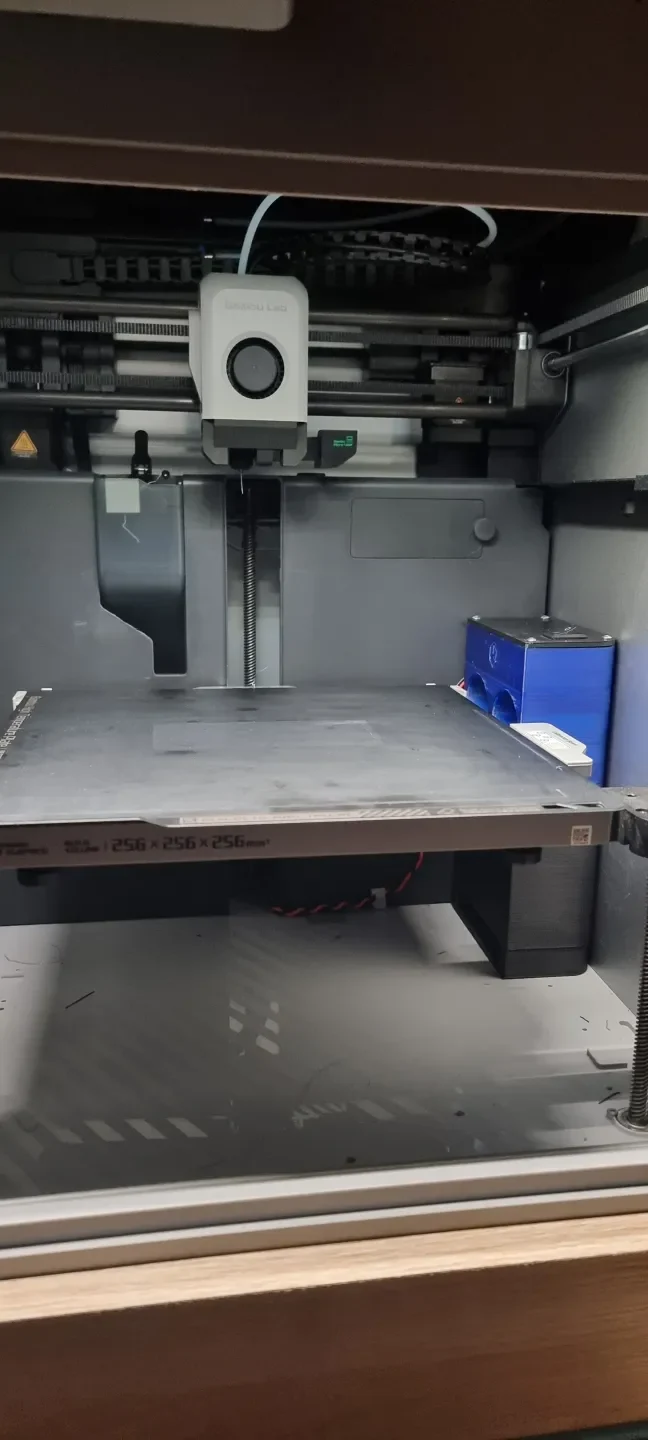

Если вы чувствуете себя смелым, снимите заднюю часть вашего X1 и возьмите 24 В от блока питания, вы можете использовать запасное заземление и клеммы +24. Я следовал руководству по замене блока питания, связанному с другой моделью.
Я бы не советовал подключать его к блоку питания внутри принтера, литиевые батареи могут не переносить высокую температуру.
Ссылки
thrutheframe — оригинальная модель:
https://www.printables.com/model/272525-bambu-lab-x1c-bentobox-air-filter
RISCie — Фанатский ремикс 5015x2
https://www.printables.com/model/334301-2x-5015-bambu-lab-x1c-bentobox-air-filter
Переключатель
https://www.ebay.co.uk/itm/303176700532?hash=item4696bd5274:g:LZ4AAOSw3bNc9YUS&amdata=en c%3AAQAHAAAAAoIDqX9UeGqAOFpGvFRnv5GFIHwrUktVhG9vZ1qh1C2Wu2nngSv9dQe%2BqSPm5uQ5hHMe4m30wTg JEGlcJjYeKTWjUJPZEm1IrsyHwAZgYwWRn3bC%2FaPBpxrliJCNLZ1ihvxEhh6qWkgFORw13fkEIq63%2FSEiUse bQ%2FOLiSaSsN8CQbQUtV%2B0qGiVuR9sAcHYUvLaIAoCmx%2BBET6Obr3jFYUs%3D%7Ctkp%3ABk9SR9Cp0IahYQ
HEPA-фильтры Amazon для моего низкопрофильного HEPA-бокса:
https://www.amazon.co.uk/gp/product/B07PJX86W9/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Магниты
https://www.amazon.co.uk/gp/product/B07GFK5XFC/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
Резьбовые тепловые вставки
https://www.amazon.co.uk/gp/product/B09MCWTGLZ/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1
Замените блок питания (подключитесь к блоку питания на 24 В).
https://wiki.bambulab.com/en/x1/maintenance/replace-power-module
LM2596 Понижающий преобразователь постоянного тока в постоянный ток
https://www.ebay.co.uk/p/17030292675
