Дорогой Зак Фридман, если ты это читаешь, я окунулся в 3D-печать после просмотра твоих видео, спасибо за вдохновение!
Введение
Вот еще один излишне перегруженный проект! В следующий раз я просто буду проектировать с помощью винтов, я потратил слишком много времени на настройку этих соединений «ласточкин хвост». Это:

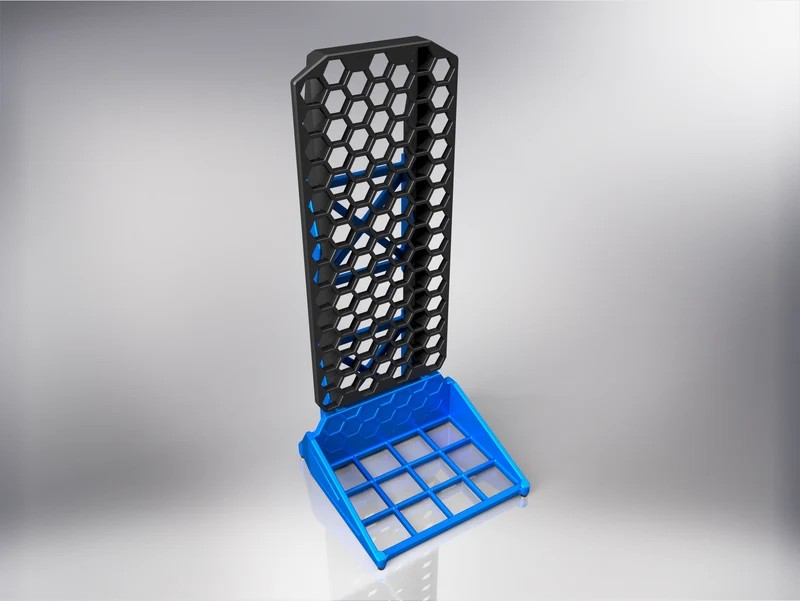

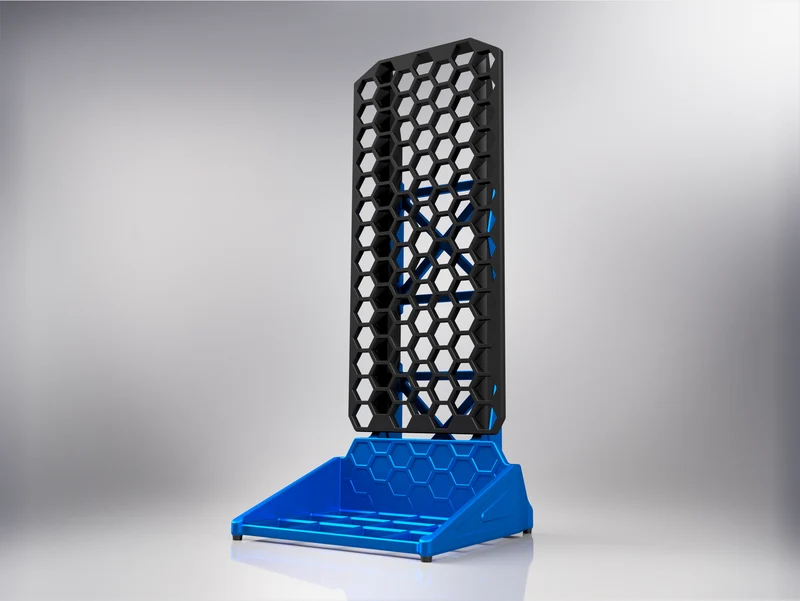

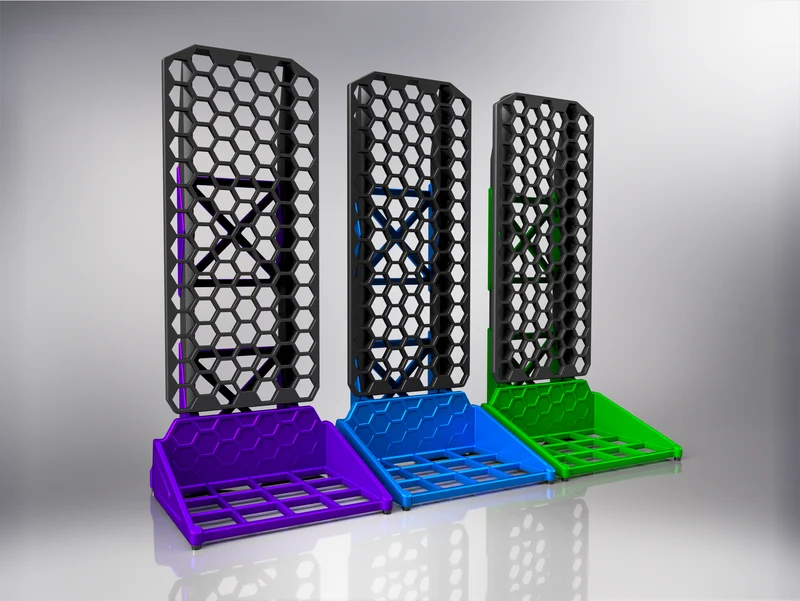

Уменьшенная версия большого стенда для печати, которую можно печатат�� на печатной платформе размером 180 x 180 мм.
Полностью пригоден для печати и собран без оборудования

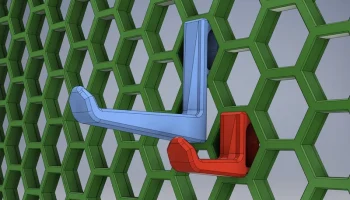

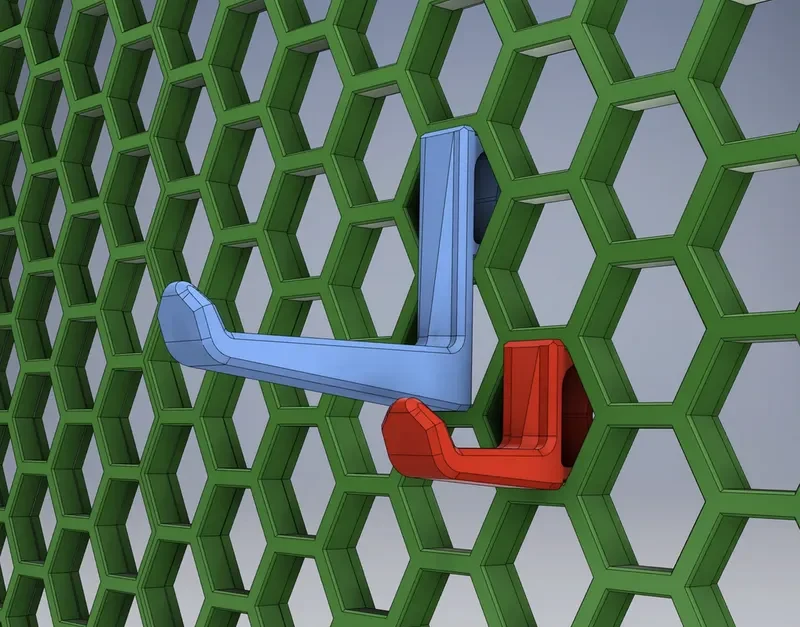

Шестигранная стенка совместима со всеми аксессуарами Honeycomb Storage Wall.
Базовая сетка со стандартными аксессуарами Gridfinity шириной 42 мм.
Детали, которые легко печатать: легкие свесы, отсутствие опор, минимальное количество перемычек и полей.
Для чего это нужно? Вы можете:
Используйте его как организационный инструмент в своей мастерской, если вы не хотите делать дыры в стенах для обычной HSW или перфорированной доски.
В качестве выставочного стенда на выставках и рынках,
Организатор EDC,

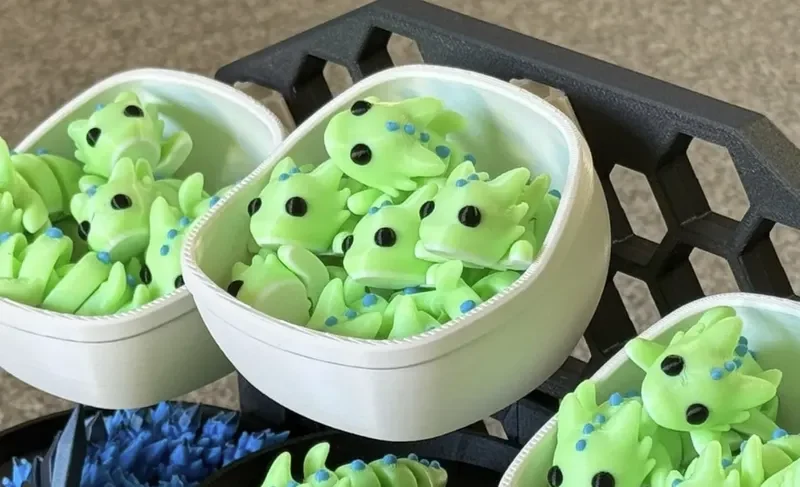

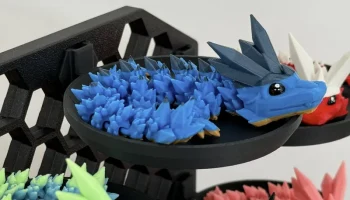

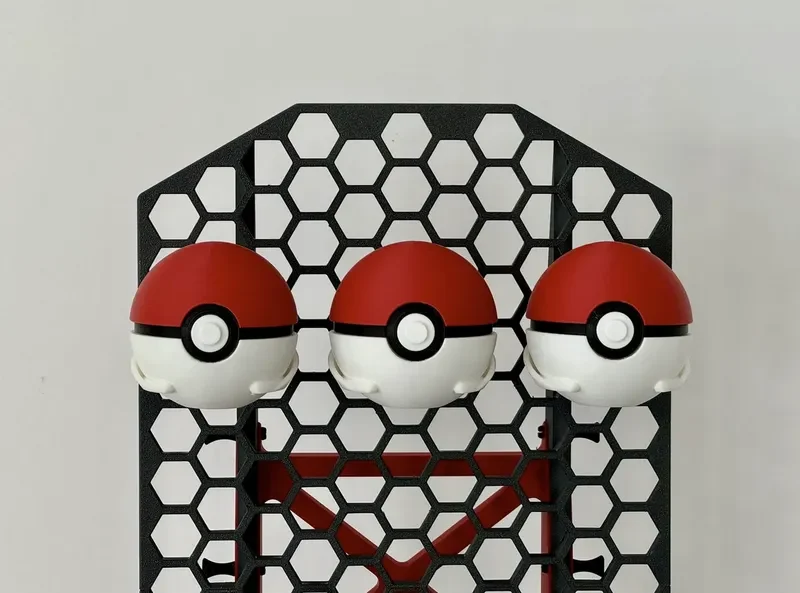

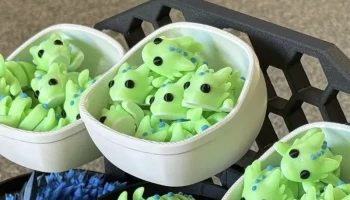

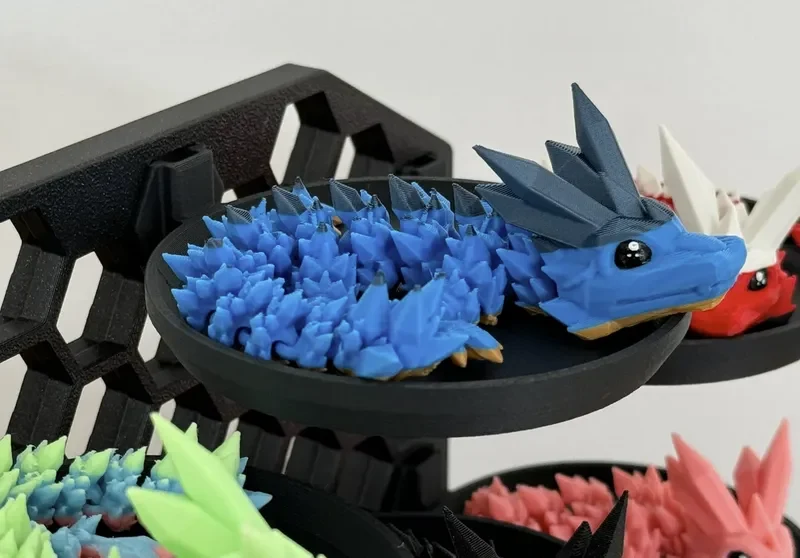

Выставляйте предметы коллекционирования дома
Материалы
Цепкие ножки — ТПЭ/ТПУ (ножки являются дополнительными и рекомендуются),
Все остальное — PLA, PLA-CF или PETG-CF (или ABS-GF, если вам нужен самый лучший вариант)
PETG не рекомендуется — слишком мягкий.
PLA-шёлк не рекомендуется — слишком хрупкий.
Настройки печати
Распечатайте вертикальные части стены с 3 или 4 периметрами.

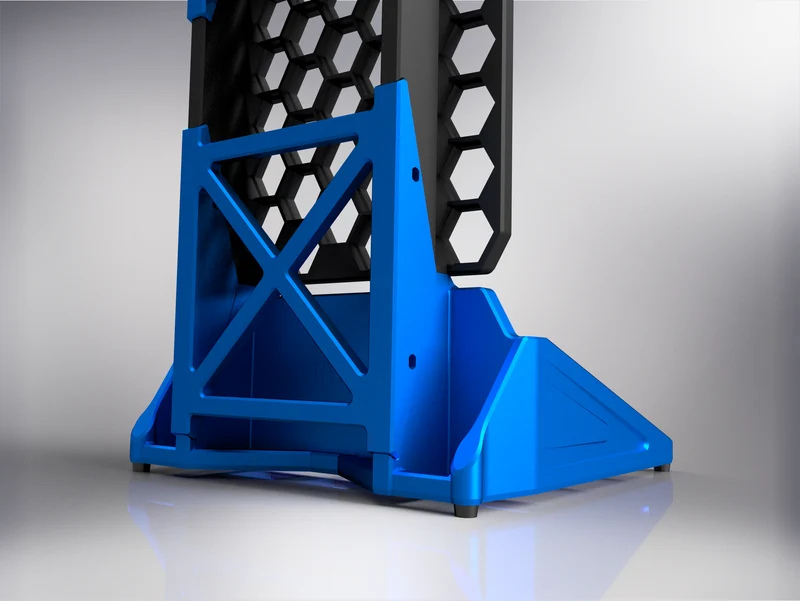

Напечатайте основание и V-образные соединители минимум с 4 периметрами, 4 нижними слоями �� 5 верхними слоями.
Печатайте внешние стены медленно, чтобы они были точными и прочными.
Остальное зависит от вас
Установка, настройка и тестовые отпечатки

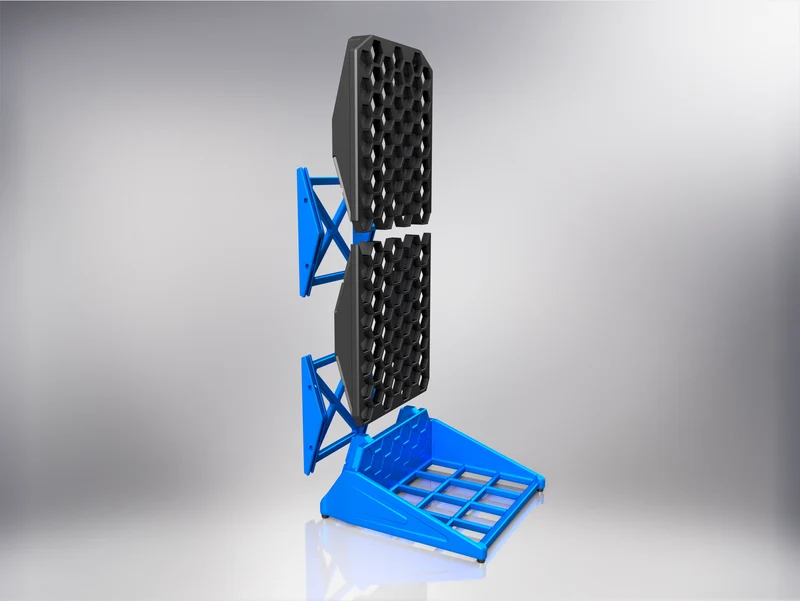

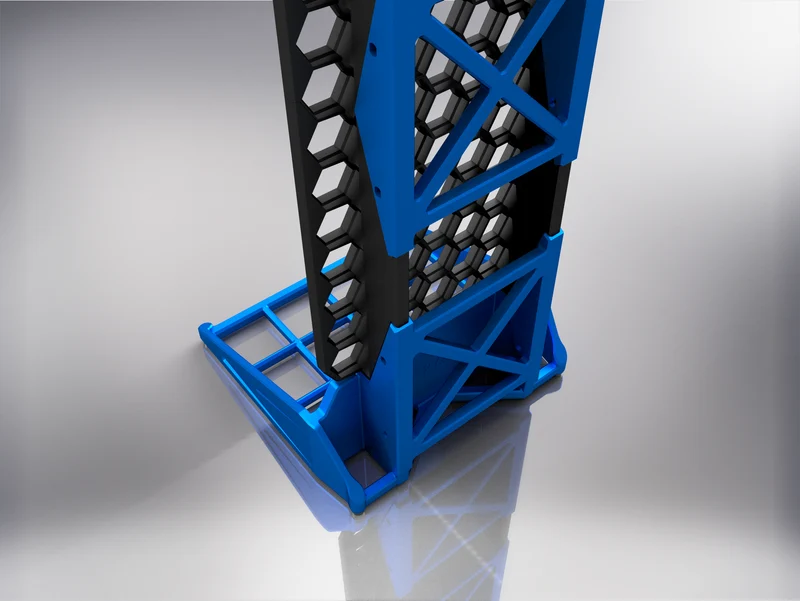

В соединениях типа «ласточкин хвост» имеется зазор 0,12 мм, которого должно быть достаточно для любого современного принтера с нажимной подачей (также известной как линейная подача). Если ваш принтер не подд��рживает опережение давления, возможно, вам придется спилить углы или печатать очень медленно.
Если вы не уверены, распечатайте сборку для проверки посадки, чтобы проверить посадку. Если он слишком тугой, сначала отрегулируйте усиление давления для вашей конкретной нити и настроек печати. Если этого недостаточно, настройте соотношение потоков для большей точности размеров.
В ходе тестирования я обнаружил, что зазора 0,08 мм достаточно для некоторых нитей, тогда как 0,10 мм недостаточно для некоторых нитей. Зазор 0,12 мм в некоторых случаях может быть немного свободным, но для большинства он подойдет. Если вы считаете, что он слишком свободен и вы не хотите его склеивать, можно добавить слой тонкой ленты или сделать сопрягаемые поверхности шероховатыми с помощью паяльника.
Булавки являются дополнительными и необходимы только в том случае, если ваш принтер очень хорошо настроен и соединения «ласточкин хвост» ослаблены.
Вы сможете так же легко собрать их одной рукой после того, как соберете и разберете их несколько раз:
Рекомендуемые аксессуары
Ознакомьтесь с этой коллекцией рекомендуемых аксессуаров!
Ремиксы отдельных частей со значительными изменениями очень приветствуются.
