Калибр радиуса/скругления R0,5 - R25 (многофункциональный...

Измеритель радиуса/скругления/диаметра с более чем 7 вариантами измерения.

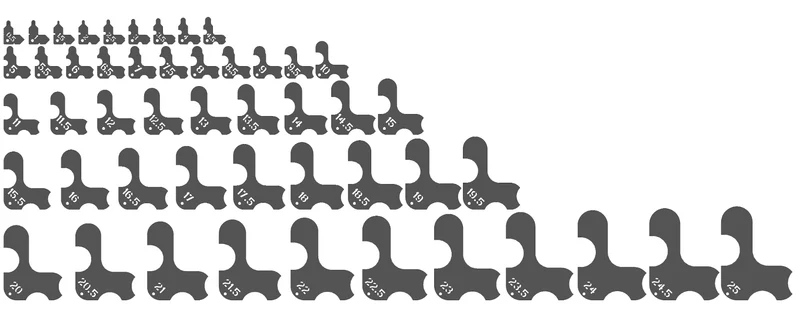

Метрические размеры от R0,5 мм до R25 мм. Шаг 0,5 мм (50 размеров).
Отлично подходит для измерения/воссоздания/моделирования объектов реального мира.

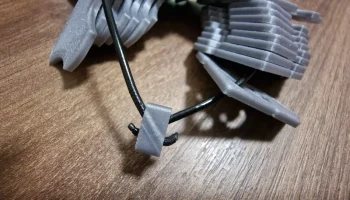

Можно хранить на куске необработанной нити или веревке (около 15 см для деталей калибра 10. Согните нить плоскогубцами после того, как она будет пропущена через отверстие в стыке нитей).
Экономия затрат на печать.

Белый или черный цвет не рекомендуется — трудно увидеть пробелы.

Размеры R0,5 и R1 мм требуют небольшой постобработки ножом — будьте осторожны.

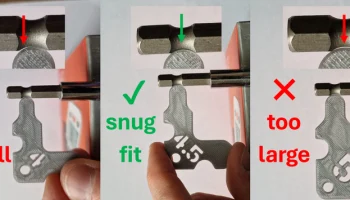

Как использовать: Просто прикрепите датчик к измеряемому объекту и найдите тот, который подходит лучше всего, без зазора.

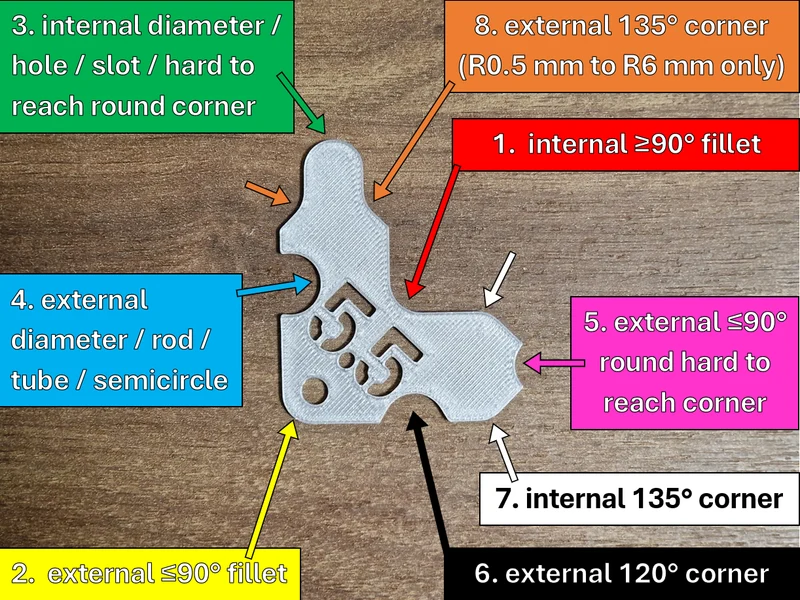

Что можно измерить?

внутреннее скругление ≥90°
внешнее скругление ≤90°
внутренний диаметр/отверстие/прорезь/труднодоступный круглый угол
внешний диаметр/стержень/трубка/полукруг
внешний ≤90°, круглый труднодоступный угол (недоступно для R0,5 мм)
внешний угол 120°
внутренний угол 135°

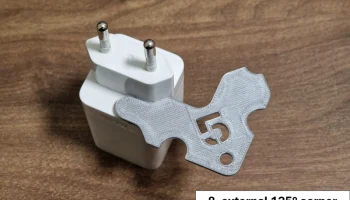

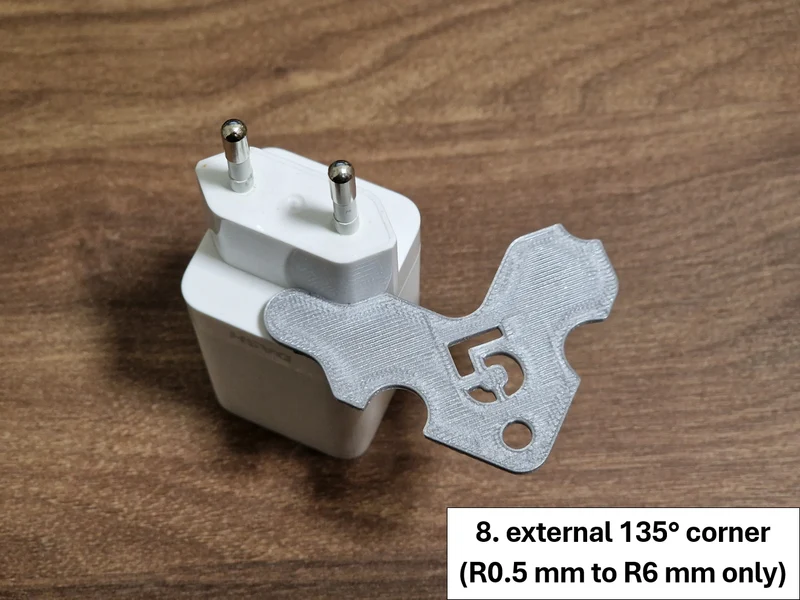

внешний угол 135° (только от R0,5 до R6 мм)

Распечатать информацию о профиле:

Распечатайте все, что вам нужно.

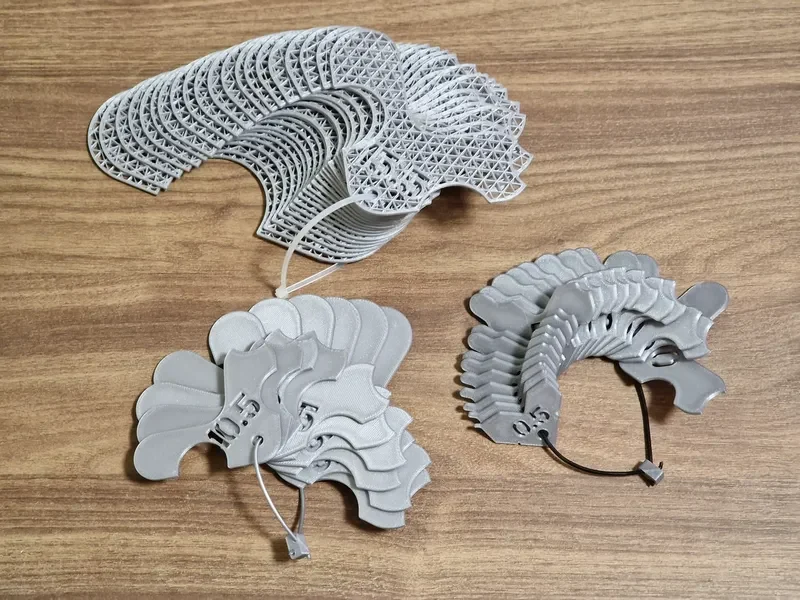

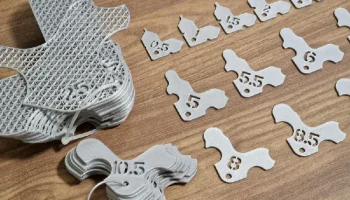

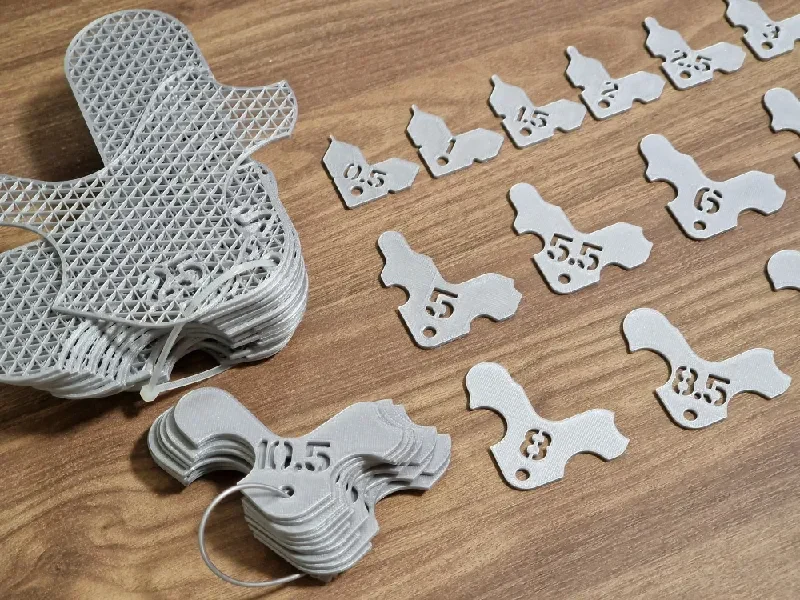

Размеры от R0,5 до R10 мм печатаются сплошными.
Размеры R10,5 печатаются без верхней и нижней поверхности для экономии нити.
Чтобы изменить это, вы можете использовать настройки для каждого объекта.

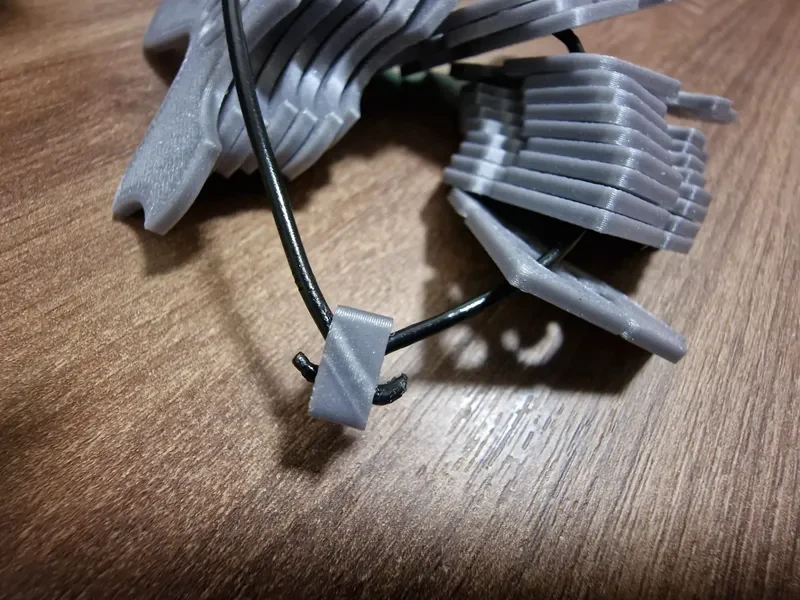

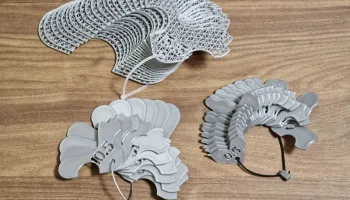

Маленькие блоки с 2 отверстиями (Нитевые соединения) используются с необработанной нитью — 15 см нити на 10 калибров. Согните нить плоскогубцами после того, как она будет пропущена через отверстие в стыке нитей.

Размер R0,5 и R1 мм нуждается в небольшой постобработке ножом — будьте осторожны.

Настройки сплошного манометра:

2 стены
5 верхних и 5 нижних слоев оболочки

Настройки перфорированного калибра (экономит нить):

3 стены
0 верхних и 0 нижних слоев оболочки
