Руководство по самоцентрирующемуся сверлу...
Подробности

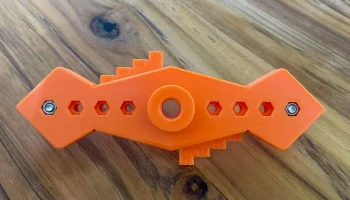

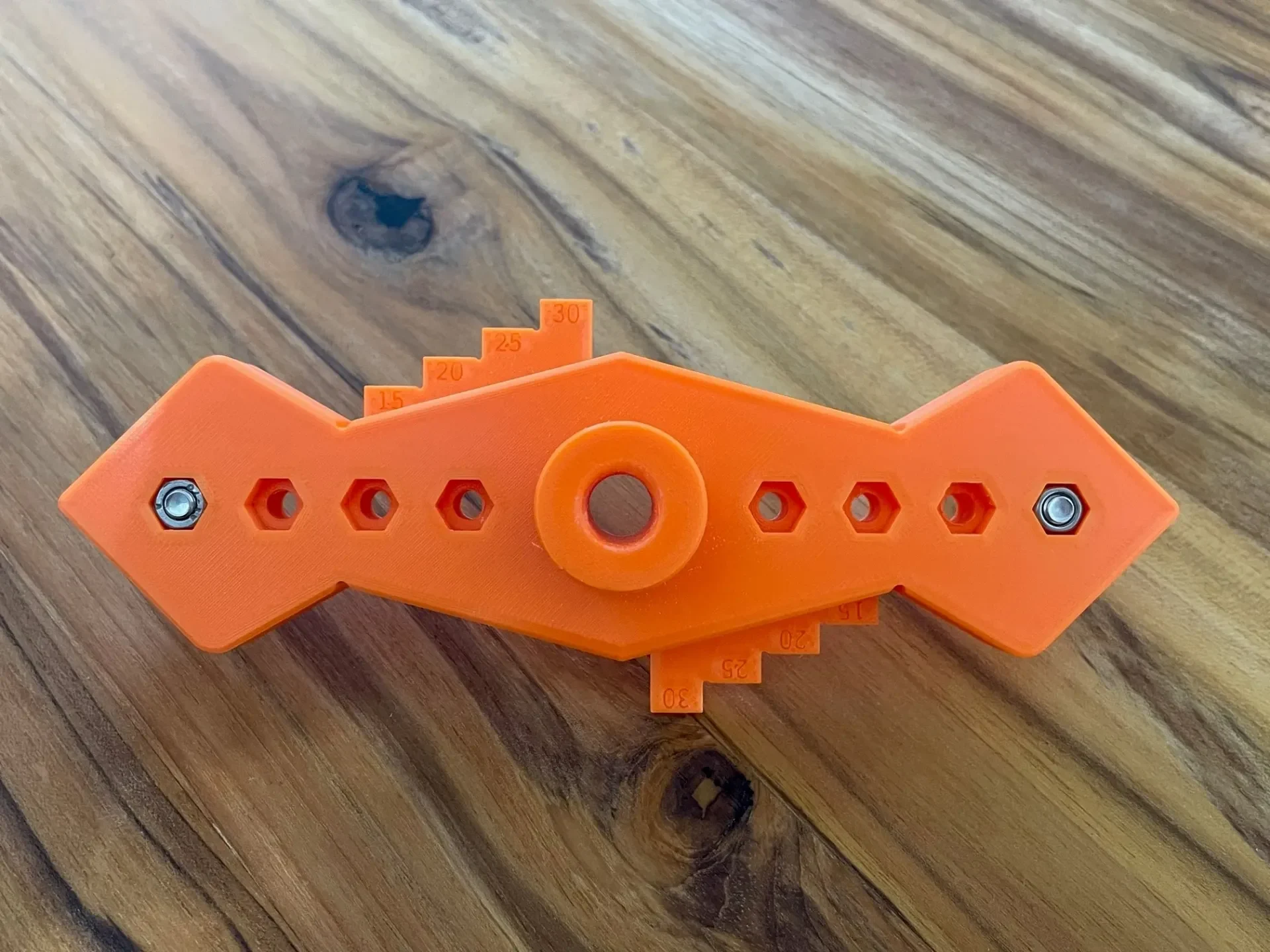

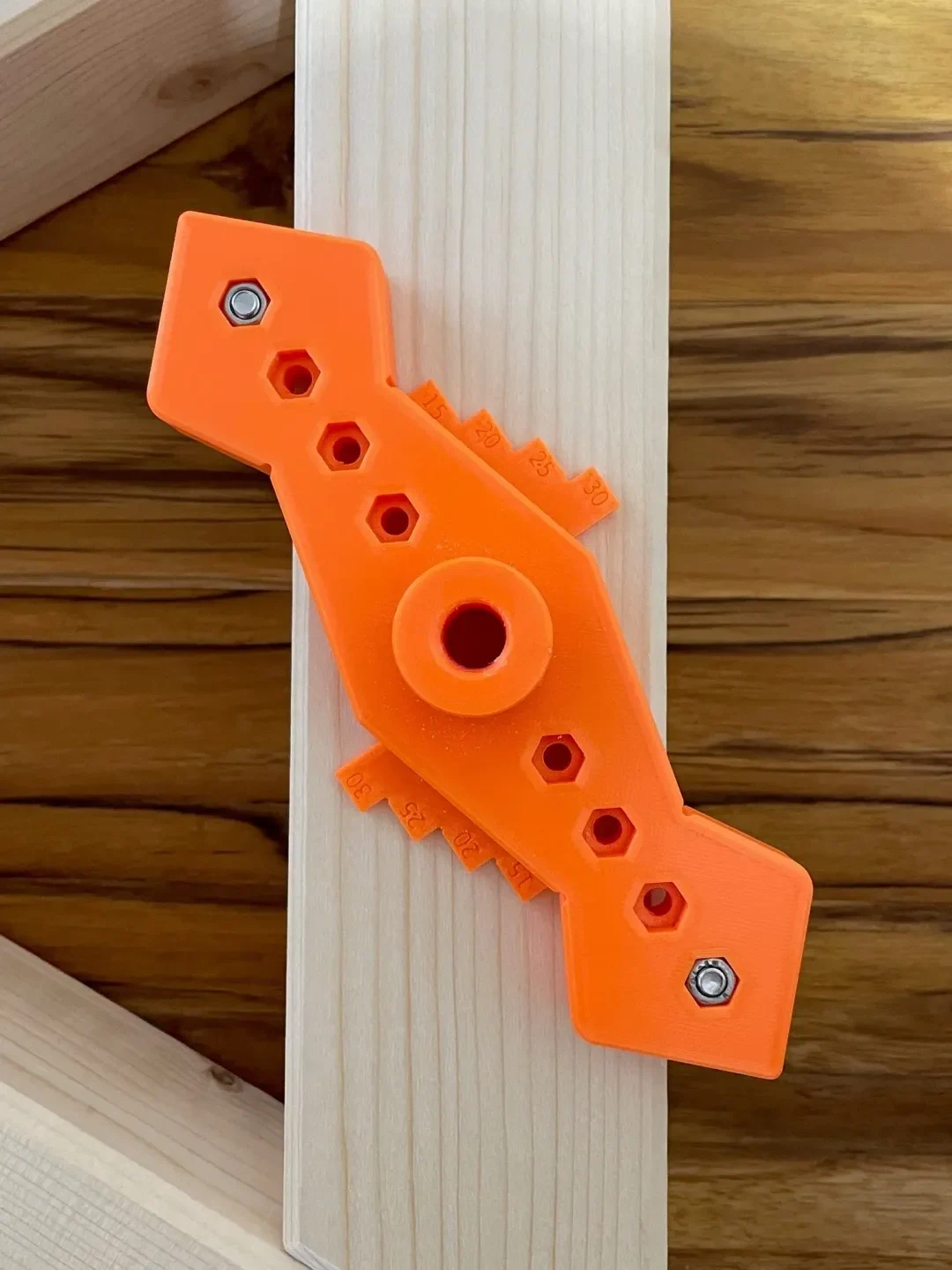

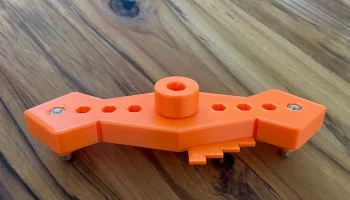

Это устройство для получения центрированного отверстия независимо от ширины того, что вы хотите просверлить. Он работает, помещая стопор по обе стороны от балки, стержня и т. д. и поворачивая устройство до тех пор, пока оба стопора не коснутся сторон. Геометрия направляющей сверла обеспечивает центрирование отверстия между стопорами. Вы можете увеличивать или уменьшать зазор между стопорами, чтобы обеспечить более широкий диапазон ширины компонентов. Обязательно поместите оба стопора на одинаковом расстоянии от середины, иначе отметка по центру не будет получена.
Вы можете использовать это, чтобы отметить центр или просверлить напрямую. Для последнего я также сделал несколько направляющих для сверл, которые вы можете подобрать к используемому вами сверлу. Центральные отверстия во вставках должны быть едва достаточно ши��окими, чтобы в них поместилось сверло (в противном случае тщательно просверлите отверстие, чтобы обеспечить идеальную посадку), чтобы предотвратить смещение от нормали плоскости. Другими словами, используйте подходящие пластины для отверстия, которое вы хотите просверлить, чтобы получить центрированное и прямое отверстие.

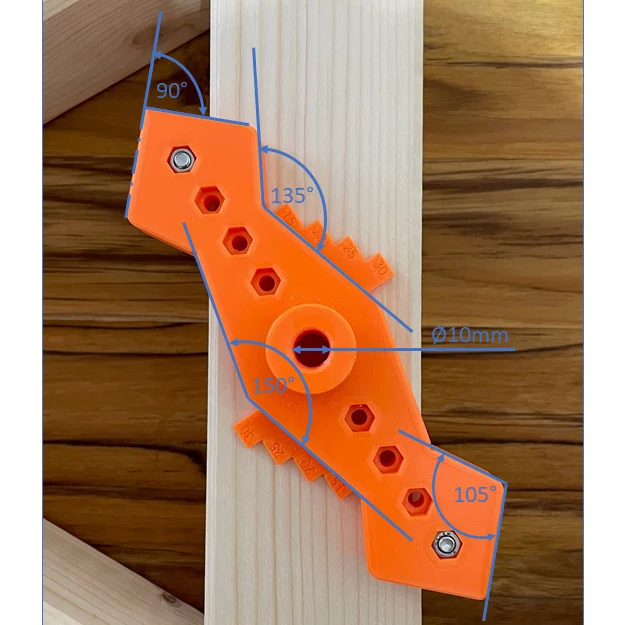

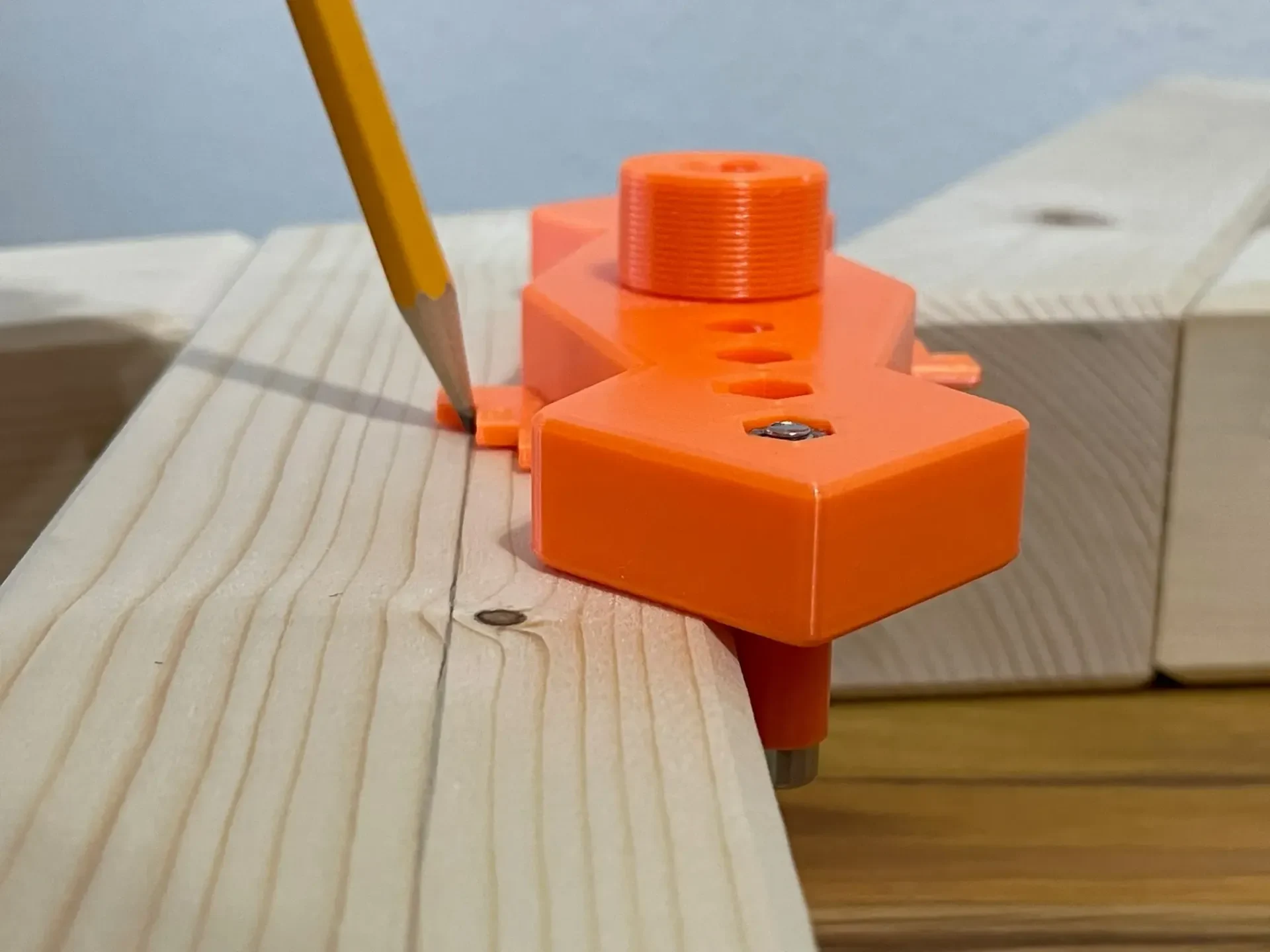

Его также можно использовать для нанесения маркировки по краю чего-либо на расстоянии 15-30 мм (с шагом 5 мм) от края. Для этого поместите оба стопора на одну сторону, поместите карандаш или что-то подобное на выбранном вами расстоянии и проведите по краю. Пластины с разметкой расстояний также обеспечивают большую опорную поверхность для направляющей сверла в целом. Края также иногда могут быть полезны при измерении углов, поэтому я включил часто используемые углы в дизайн краев.
Печать и сборка
Я нап��чатал эту модель с кубическим заполнением 30% и 4 периметрами, чтобы гарантировать, что она не деформируется при прижатии к куску дерева или под действием других сил, воздействующих на нее, например, из-за скопления древесной стружки внизу, пока направляющая удерживается на месте. Отверстие под вставки слегка коническое (диаметр 20,2 мм вверху, 20 мм внизу), а вставки ровно 20 мм. Я сделал это, чтобы обеспечить хорошую посадку при полном нажатии на вставку. На моем Ender 3 V2 все получилось именно так, как я хотел, но результат может отличаться в зависимости от вашего принтера. Но всегда есть возможность немного отшлифовать вставку, если она не вставляется до конца. Не регулируйте просто размер печати самой направляющей, так как это приведет к изменению расстояний маркировки и т. д.
При печати можно также учитывать вариант «Сначала распечатать внешний периметр», как это называется в Prusa Slicer. Это также может помочь с точность�� размеров. Но это также зависит от вашего личного принтера и опыта печати, но, возможно, стоит подумать о хорошей и точной печати.
Если ваши отпечатки имеют тенденцию деформироваться, используйте поля на всех частях. В противном случае можно просто использовать стопоры, поскольку их площадь контакта с основанием довольно мала.
Что вам нужно будет распечатать:
1 х направляющая для сверла
2 х пробки
1..n x Пластина с отверстием подходящего диаметра для ваших целей
Измерьте свою ручку или карандаш, если хотите использовать ее для разметки. Скорее всего, в этом случае лучше всего подойдет вставка с отверстием диаметром 8 мм. Убедитесь, что ручка не болтается внутри вставки, так как это приведет к неточной разметке.

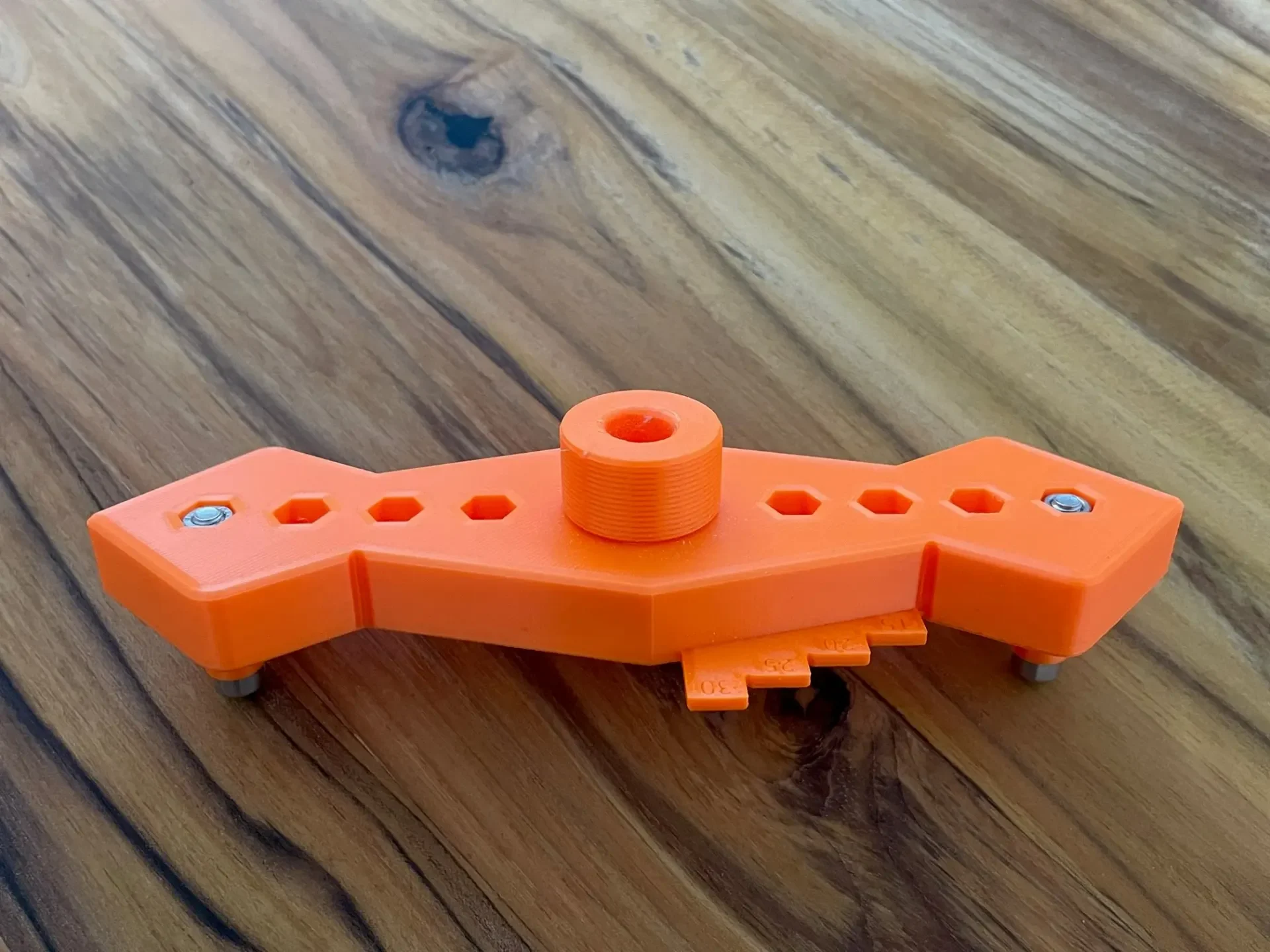

Для сборки вам понадобятся два болта с внутренним шестигранником M5x30 для стопоров (и, конечно же, крепежные гайки).
Если вам это нужно специально для разметки ручкой или вы часто используете сверло только одного диаметра, вы также можете приклеить фитинговую вставку на место, чтобы она не расшаталась со временем или во время работы.
О модели

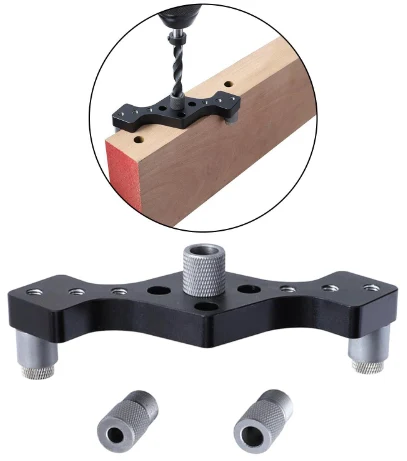

Модель была вдохновлена имеющимся в продаже самоцентрирующимся устройством.
направляющие для сверла, как на картинке. Мне это нужно было для проекта, и я подумал, что сначала попробую распечатать. Одна из причин заключалась в том, что это дешевле, и я не знал, понадобится ли мне что-то подобное снова. Во-вторых, я хотел сначала увидеть, действительно ли что-то подобное полезно или это просто трюк. Я с большим успехом использовал свое печатное руководство по упражнениям, поэтому решил, что будет хорошей идеей поделиться моделью. Но я также нашел несколько вещей, которые улучшат дизайн, поэтому я буду
