Инструменты для установки магнитов и направляющие для све...

Я включил сюда образец для испытаний на стене B, чтобы его можно было опробовать. Остальные детали доступны в моем магазине Gumroads, платите столько, сколько считаете нужным!

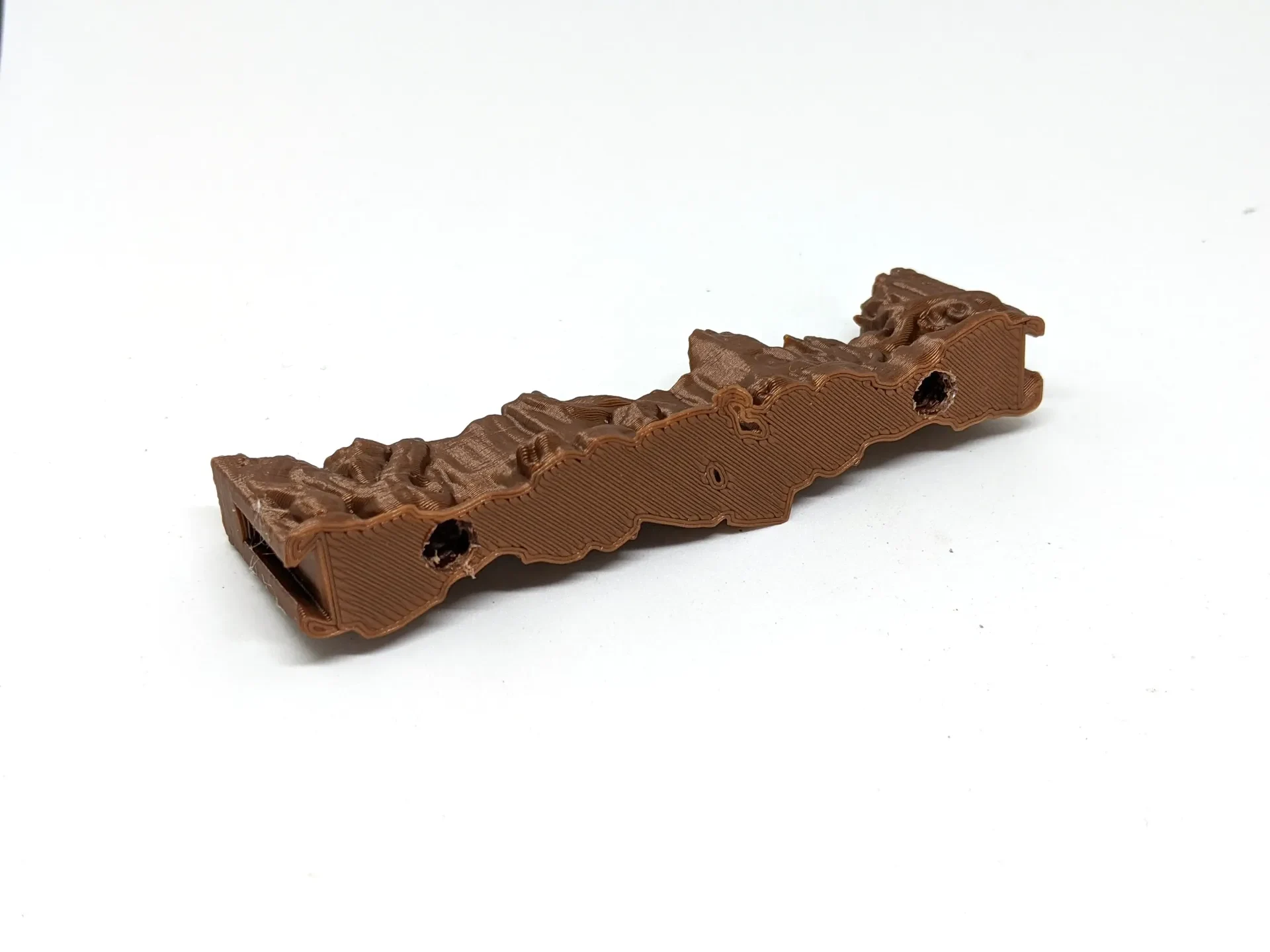

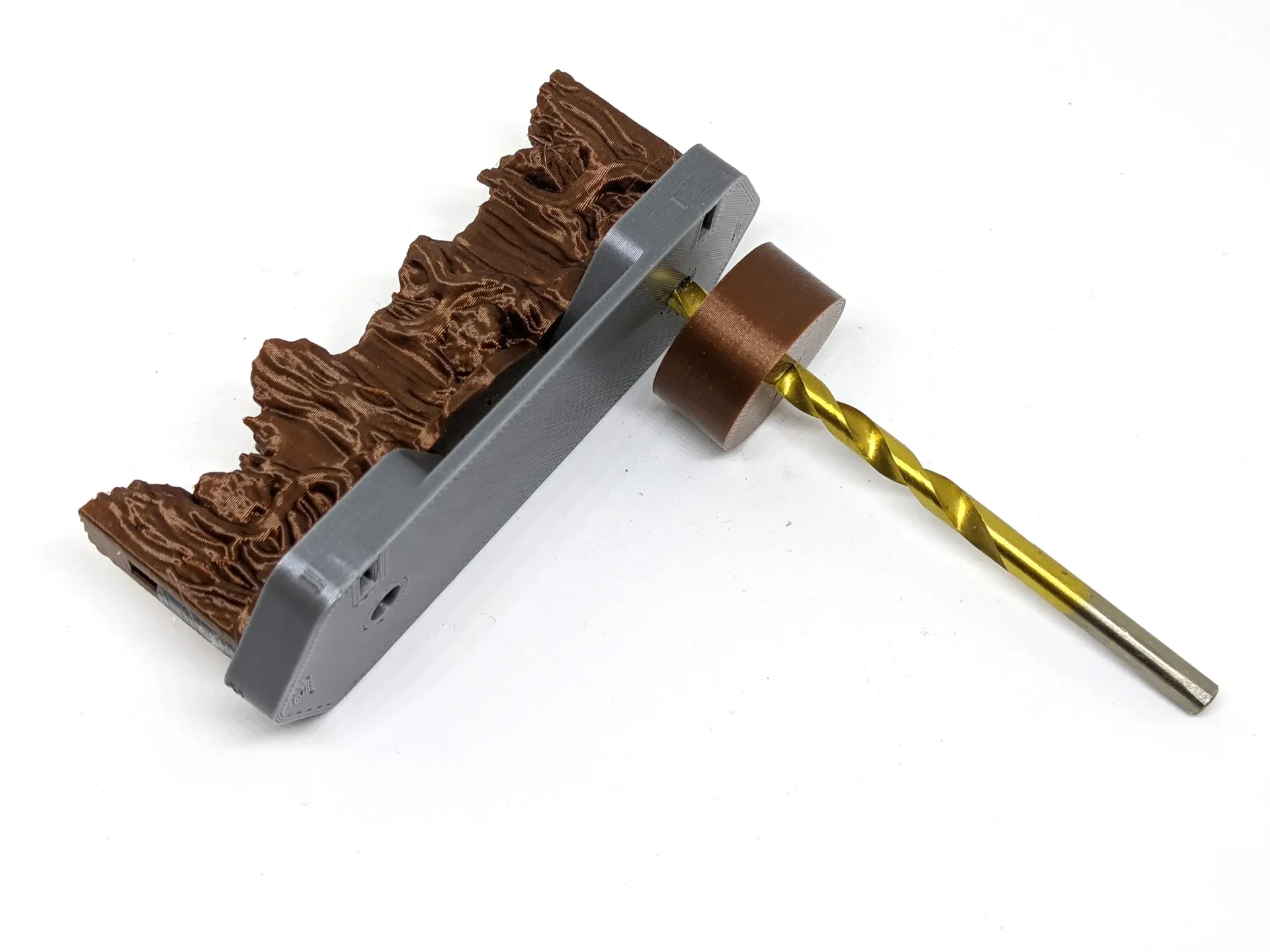

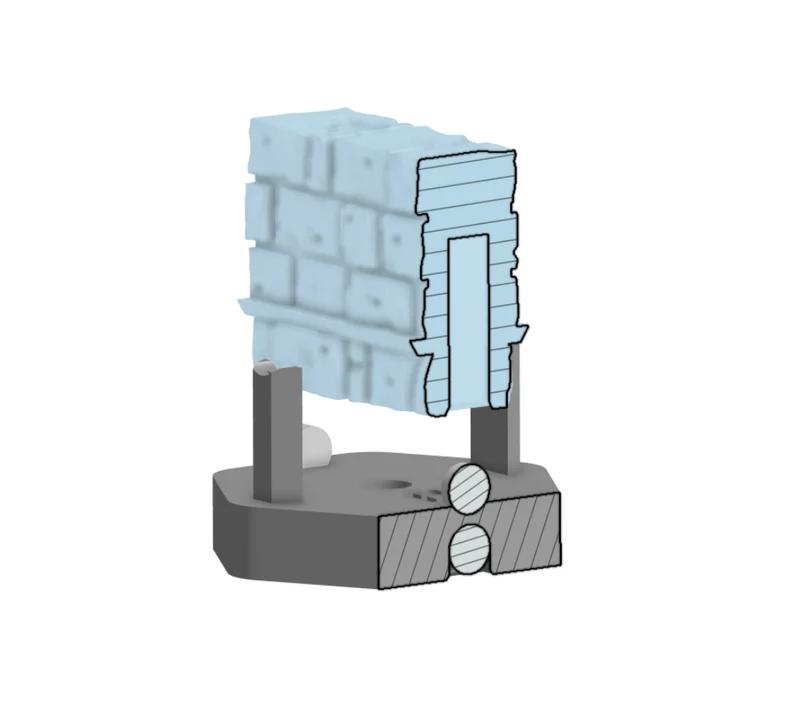

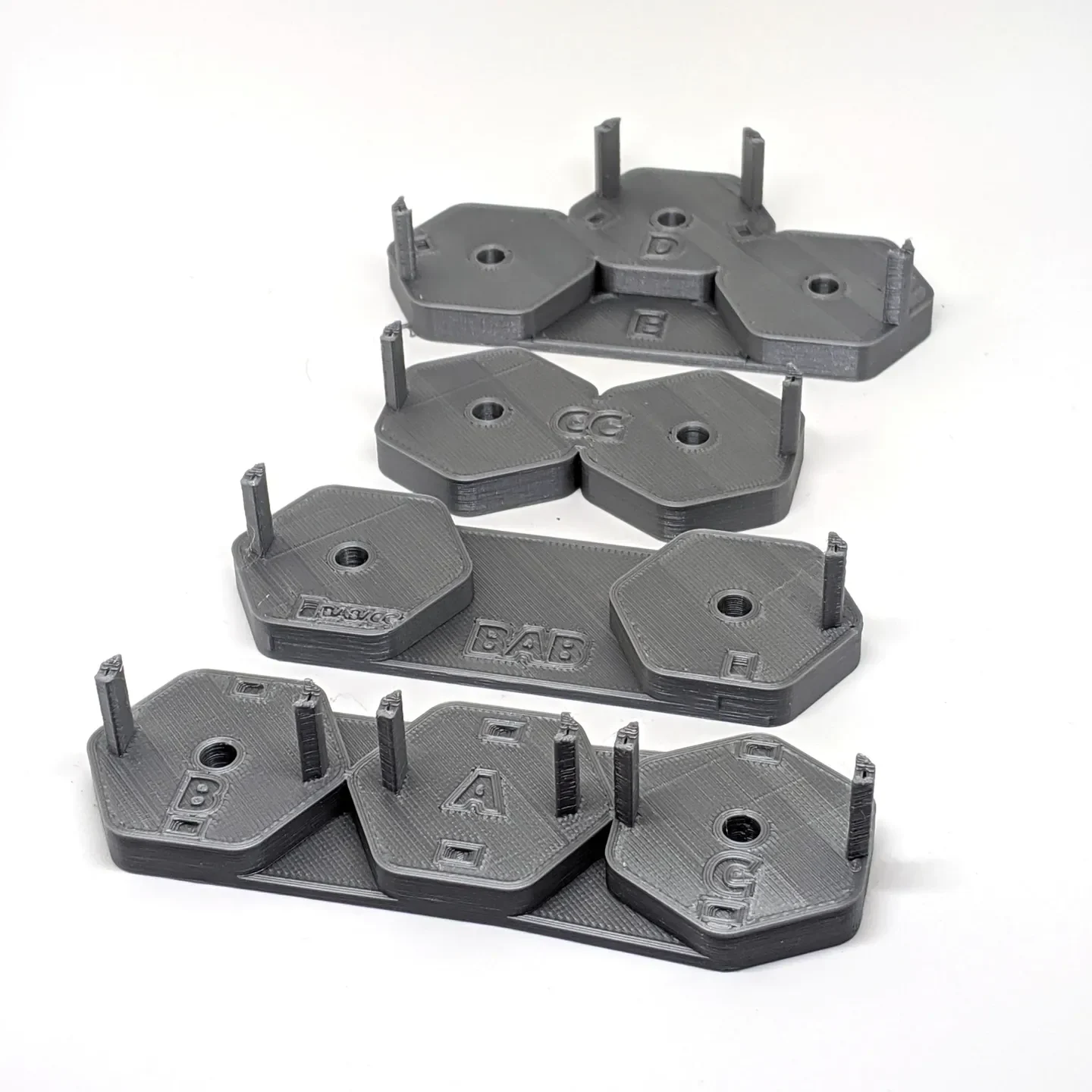

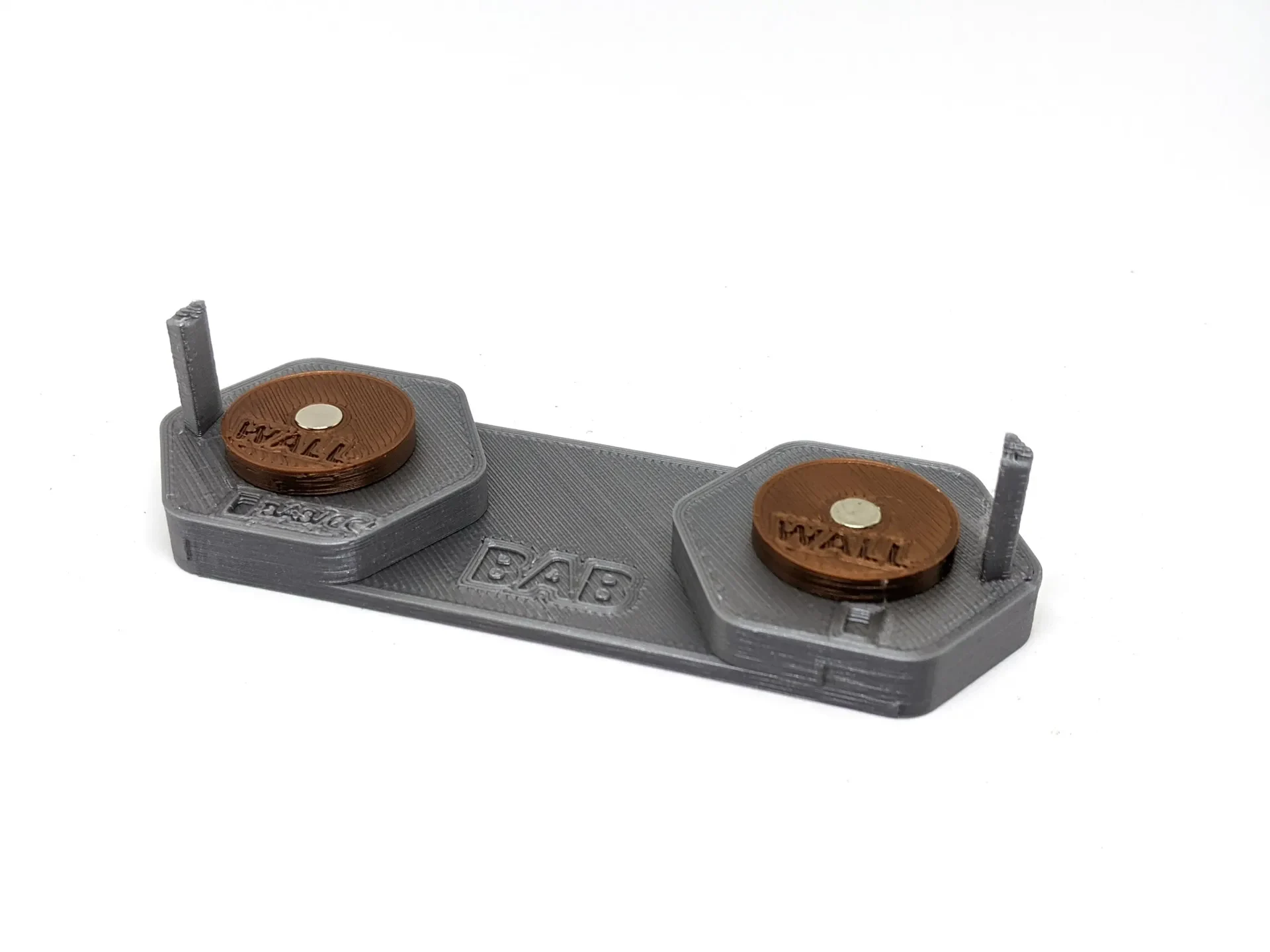

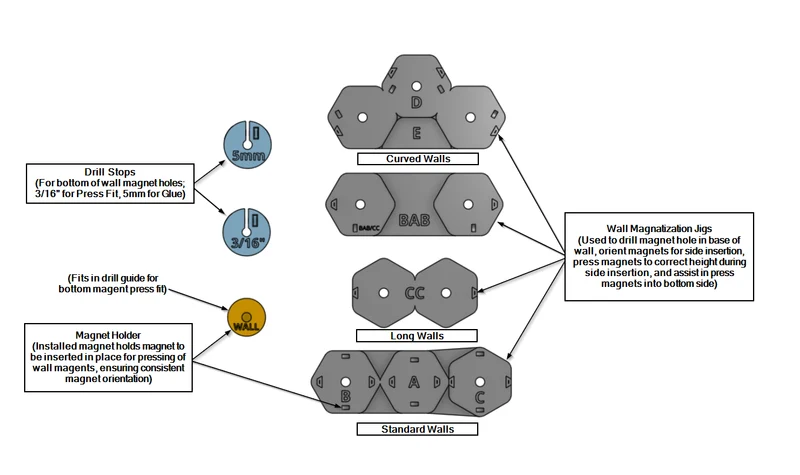

Это инструменты для установки магнитов и направляющих для сверления стен Axolote Hex стилей A, B, C, BAB, CC, D, E и углов. Он также работает с короткими и высокими версиями. Эти инструменты позволяют точно сверлить отверстия для нижних магнитов и легко вставлять магниты в дно и по бокам стенок. Они используют встроенные магниты для обеспечения постоянной полярности и выравнивания магнитов как при боковой, так и при нижней вставке.

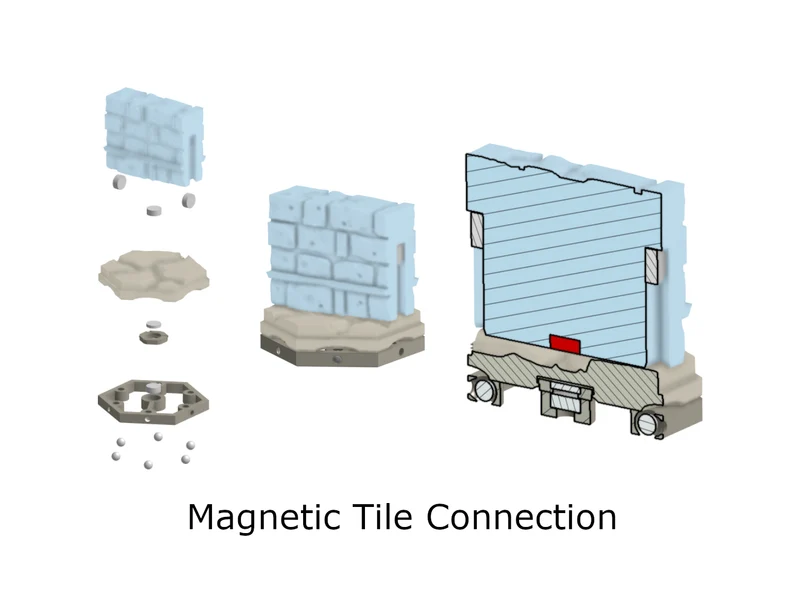

Оказывается, круглые магниты размером 5х2 мм плотно входят в вертикальные пазы стенок и углов Axolote Hex. Это позволяет быстро соединить стены с помощью магнитов, устраняя необходимость в специальных настенных соединительных плитках, зажимах и основаниях. Вы можете приобрести 1000 магнитов размером 5х2 мм по цене от 11 до 17 долларов США из Китая.

Кроме того, в боковых пазах вместо магнитов для изогнутых стен (или стен, которые необходимо смотреть в определенном направлении) можно вставить 2 стальных дюбеля размером 3/32 x 1/4 дюйма, что позволит им прилипать к соседним стенам независимо от полярности магнита.

Если вы не хотите использовать нижние магниты для крепления к плитке, стандартные настенные соединительные стойки все равно можно использовать для соединения стен и у��лов с основаниями плитки, используя короткую версию соединителя.

Дополнительную информацию об Axolote Hex можно найти здесь: ссылка на Kickstarter, ссылка на DrivethruRPG, лучшее предложение для всего набора — ссылка на My Mini Factory Champain. Это потрясающий набор плитки и стен, очень детализированный и разнообразный.

Спасибо Аномарду, так как я вдохновился сделать это после того, как увидел его шаблон для сверления отверстий под магниты.

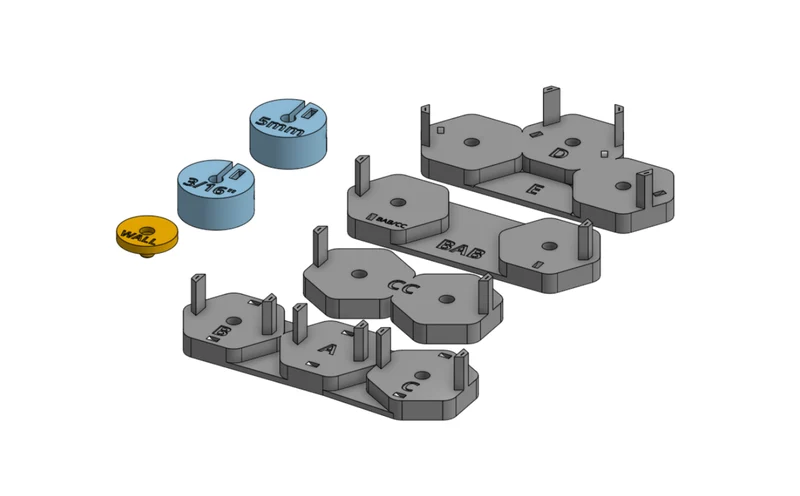

Соглашения об именах аксолотов:
A: Расстояние от стены до точки между двумя разными шестиугольниками, эквивалентное длине одной стороны шестиугольника.
B: Расстояние от стены до точки в одном гексе.
C: Расстояние от плоскости до плоскости — расстояние от стены в одном гексе.
CC: Расстояние между плоскостями и стенами в двух соседних гексах.

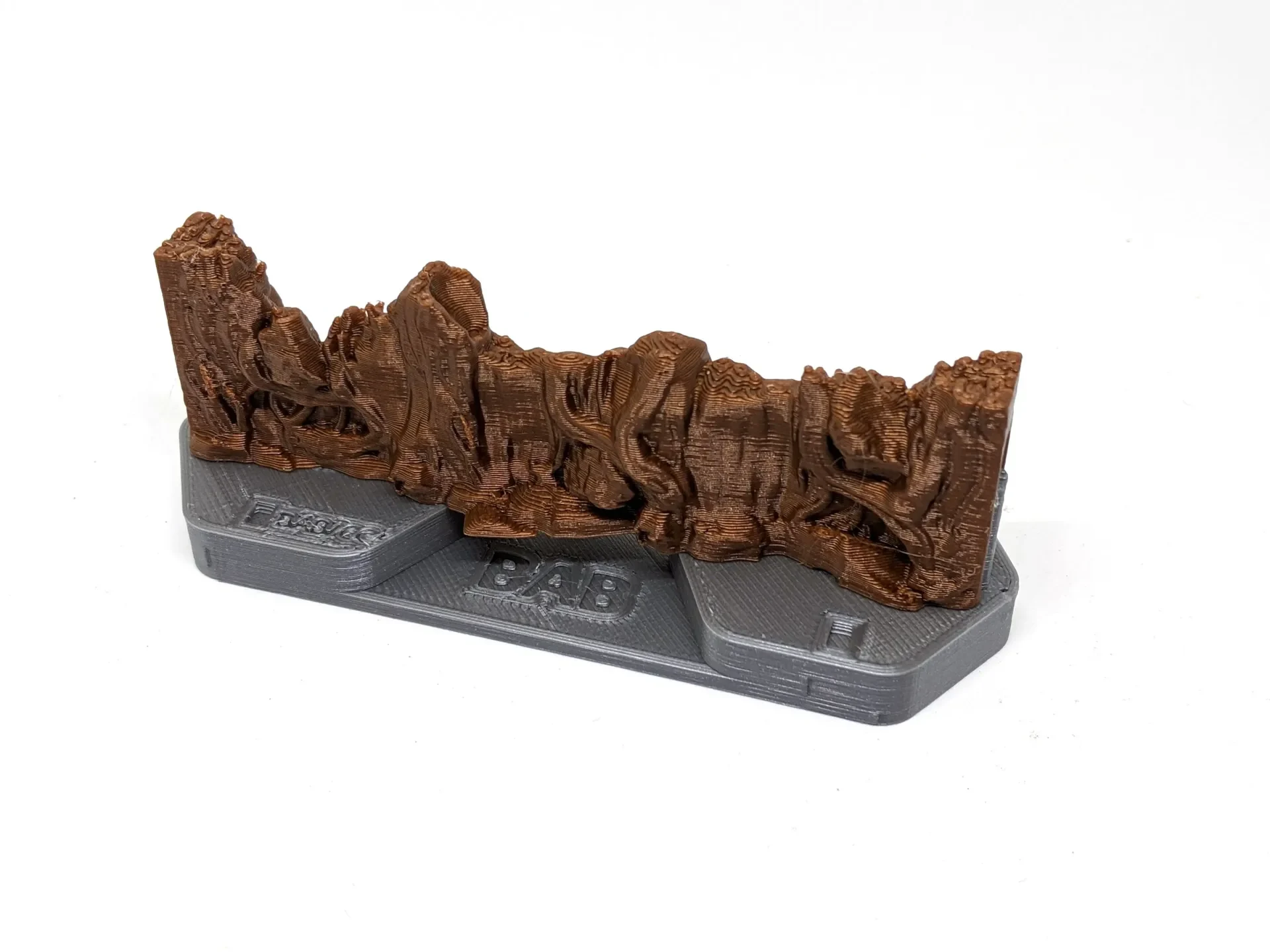

BAB: Расстояние от стены до точки в двух гексах и длина стороны гекса между ними,
D: от плоской к плоской для небольшой изогнутой стены.
E: Плоская к плоской для большой изогнутой стены.
Ссылки по теме:
Системы магнитного основания для шестигранной плитки Axolote
Инструменты для установки магнитов в основания
Видео боковой вставки
Магнитная система стен и плитки для Axelote Hex Tile Видео
Распечатать инструкции:

Поддерживает: Нет
Разрешение: 0,20 мм
Заполнение: 10% прямолинейное

Примечания:

ВАЖНО: При нарезании направляющих сверла используйте 3 периметра!

Пост-печать:
Сверло 3/16 дюйма обеспечит запрессовку, легкий проход с помощью инструмента для снятия заусенцев облегчит задачу.
Сверло диаметром 5 мм обеспечит скользящую посадку, а немного клея будет хорошо удерживать их.
