Печатные крепления для камеры Flashforge Adventurer 5M (A...

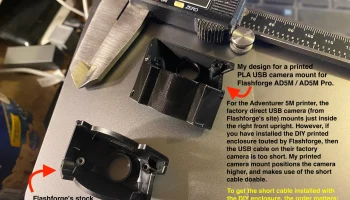

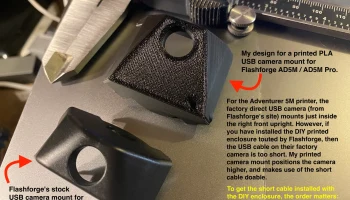

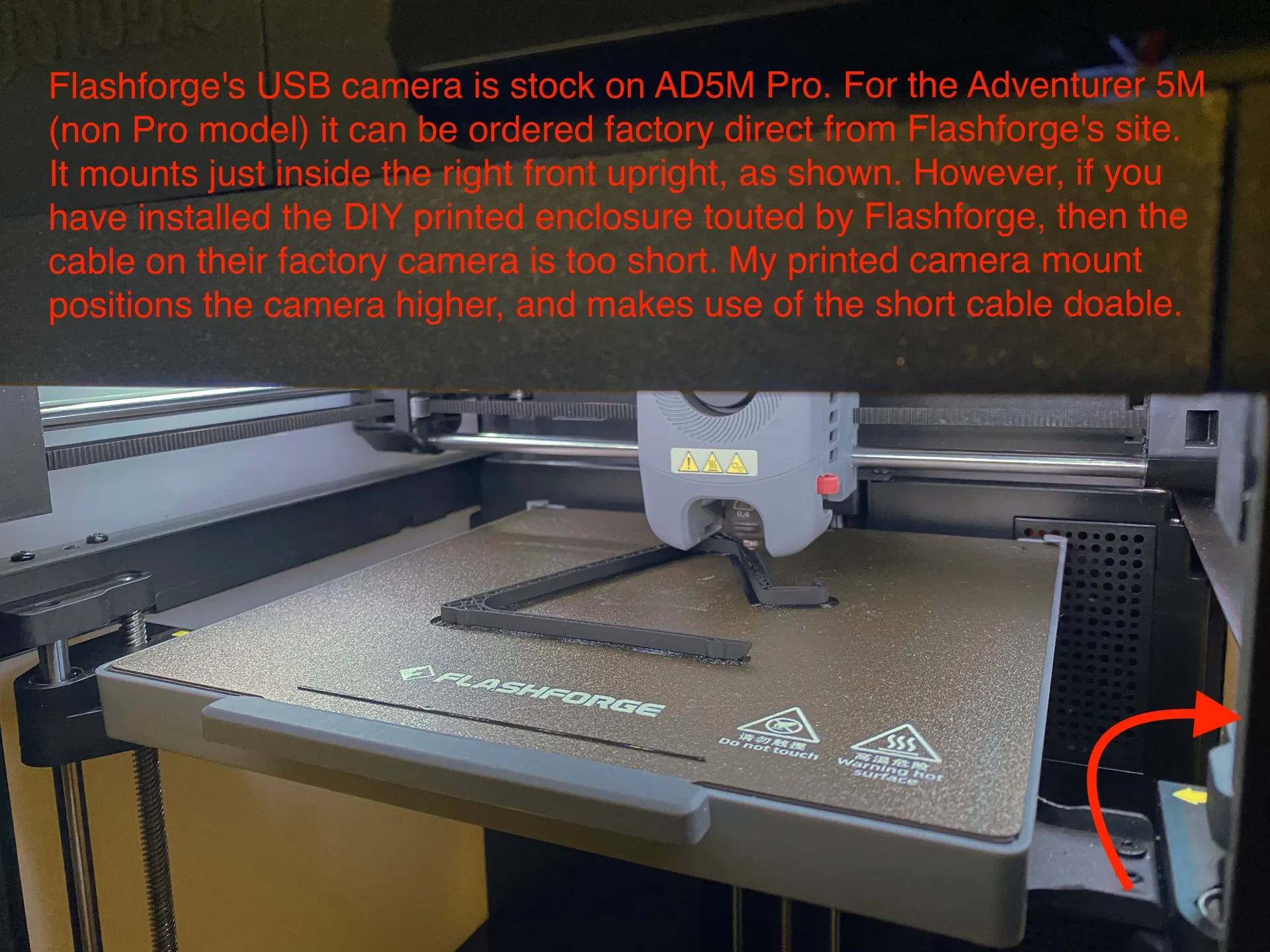

Обе эти две модели могут служить полной заменой литому креплению камеры Flashforge, которое имеется в наличии на AD5M Pro, и его можно заказать на веб-сайте Flashforge для использования на AD5M (непрофессиональная версия).

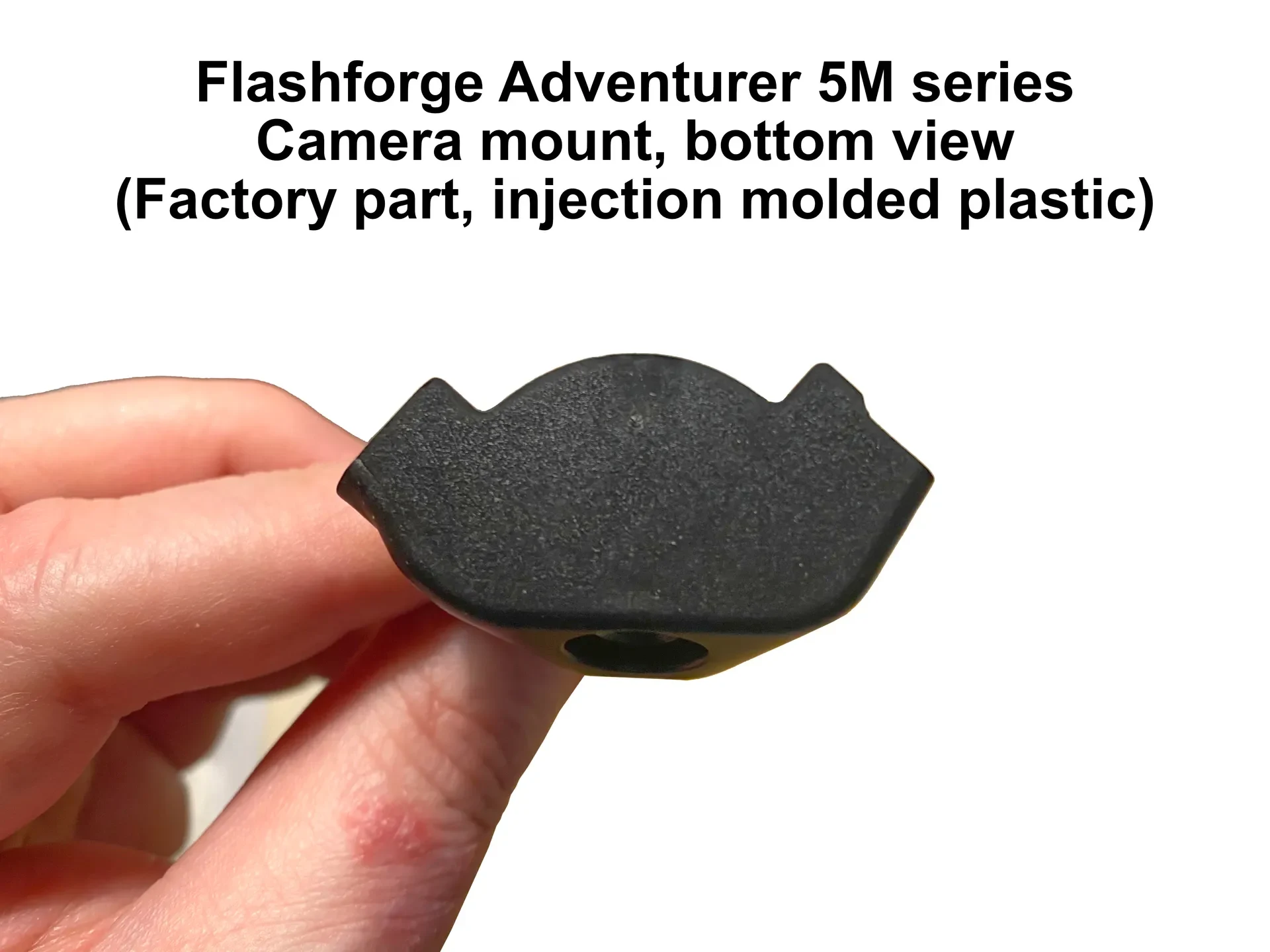

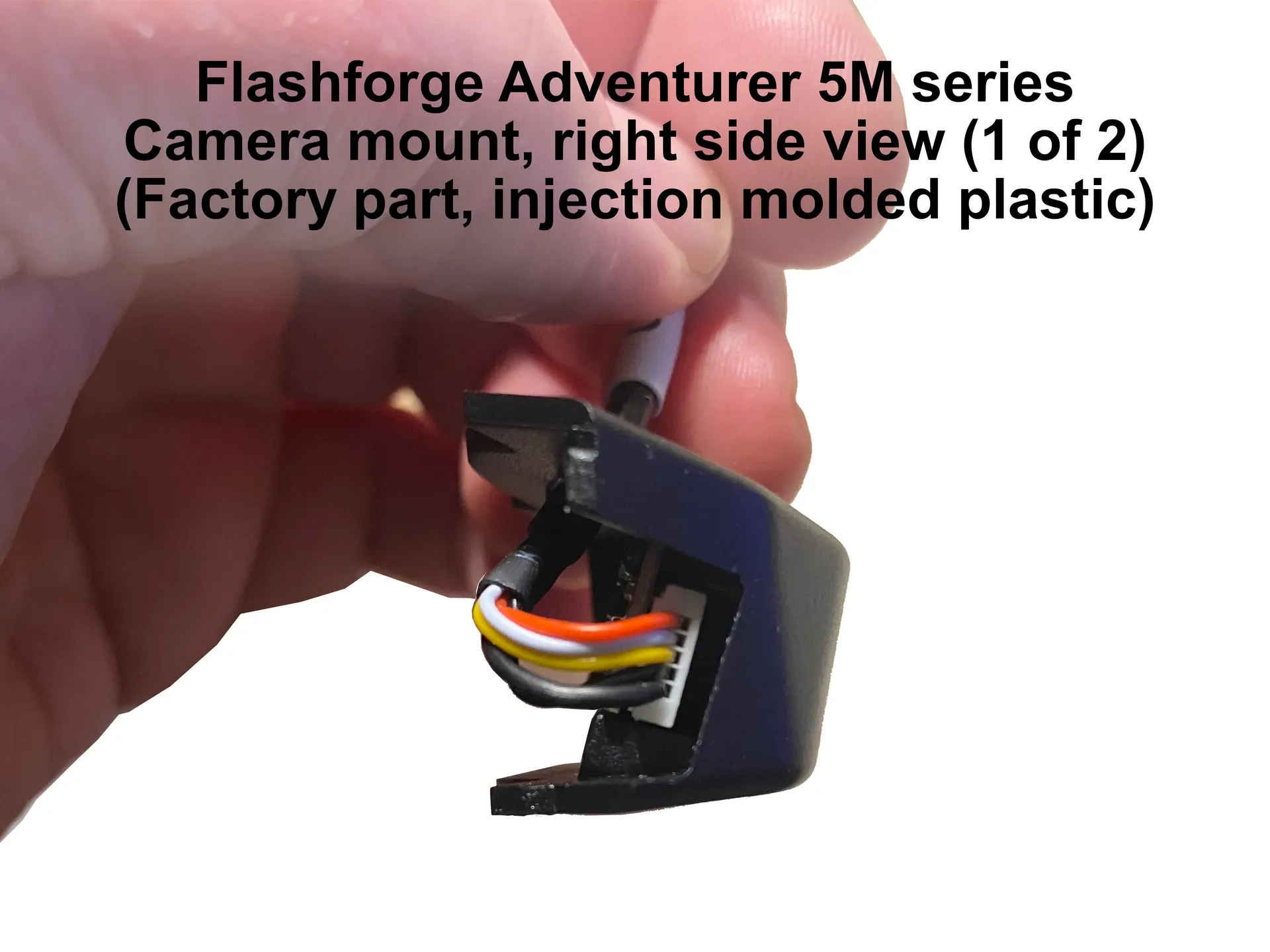

Одно из двух креплений имеет такое же расположение камеры, как и литое крепление от Flashforge. По сути, это способ заменить ваш, если он каким-либо образом потерян или сломан, но только для принтеров AD5M, у которых нет корпуса DIY или AD5M Pro.

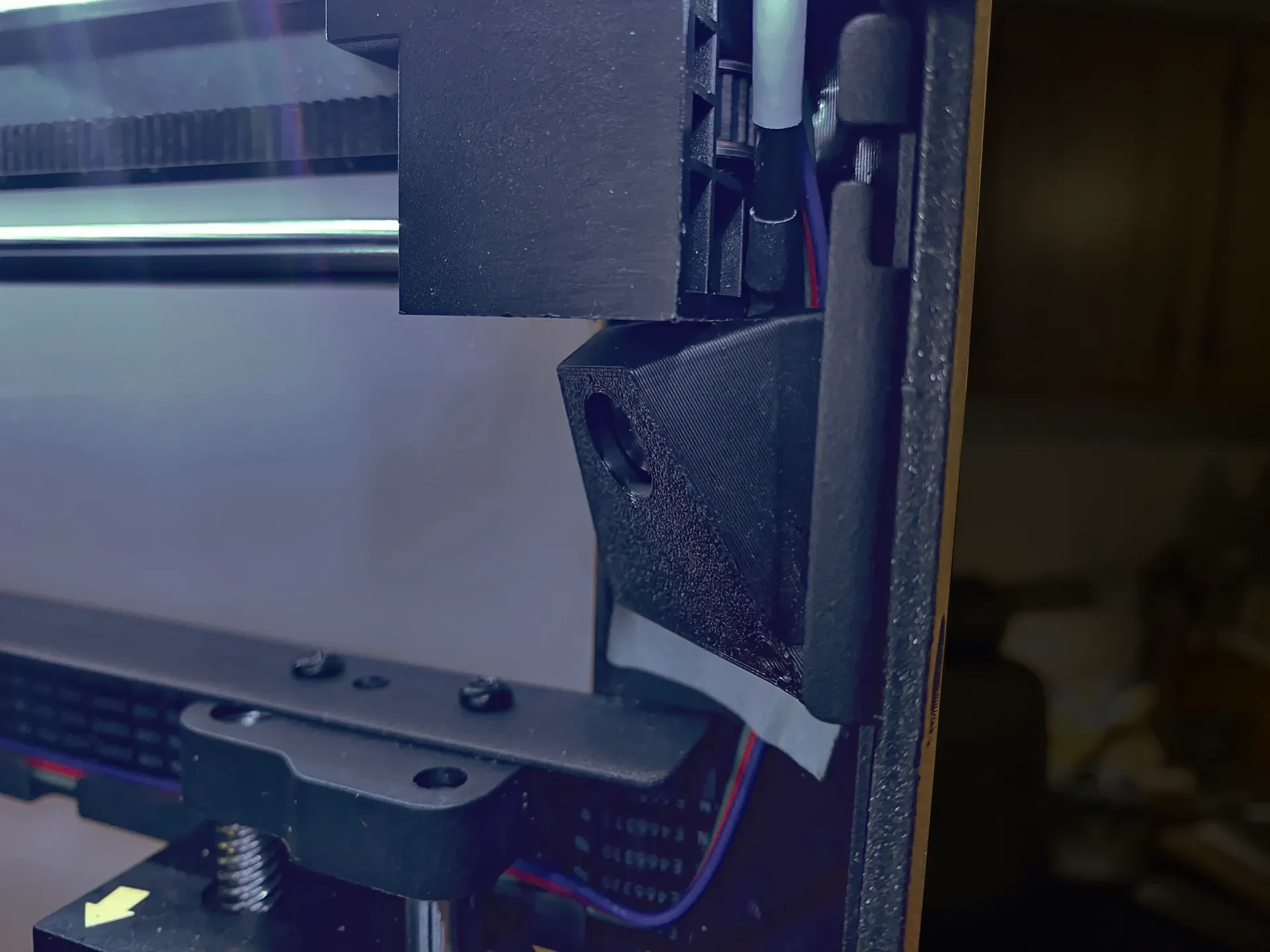

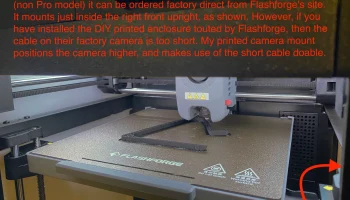

Другой будет полезен тем пользователям AD5M, которые распечатали и установили корпус своими руками, рекламируемый Flashforge. Основная проблема при таком использовании заключается в том, что USB-кабель камеры слишком короткий, чтобы добраться до нового более высокого места сенсорного ЖК-экрана. Моя конструкция расширяет крепление камеры вверх. Это позволяет USB-кабелю камеры подключаться к ЖК-дисплею с помощью корпуса DIY.

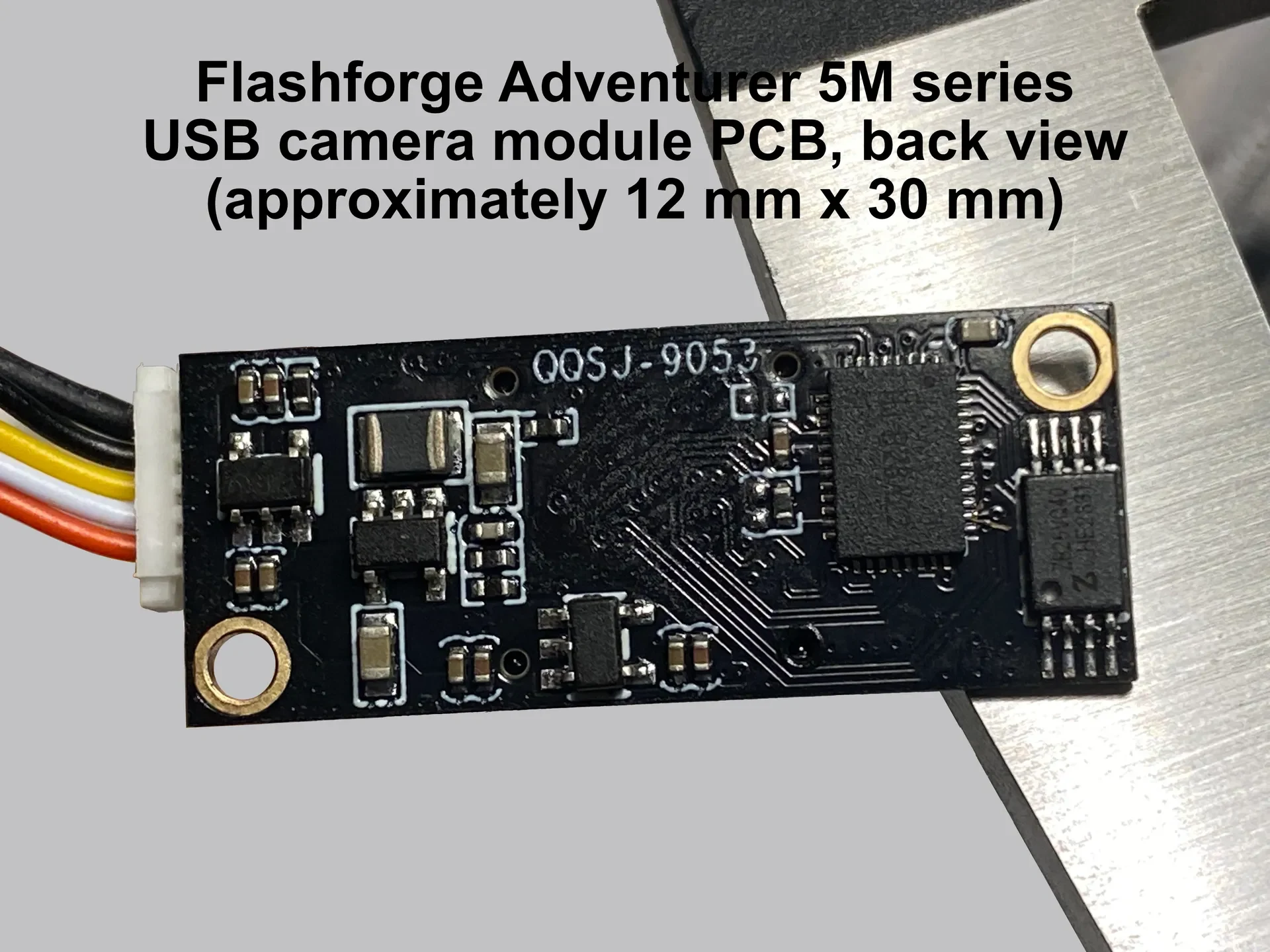

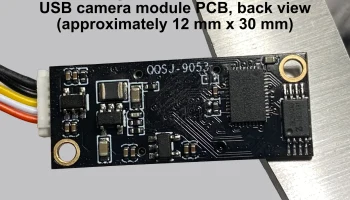

Цена Flashforge вполне разумна (в настоящее время 25 долларов США) за комплект камеры (камера, USB-кабель, крепление для литья под давлением и винт). Похоже, что сама камера не произведена Flashforge, а приобретена у них. Теоретически камеру можно было купить где угодно, например здесь, но… Вам придется покупать партию? Вы бы взяли с собой USB-кабель? Если да, то будут ли разъемы подходящего номинала и будет ли их длина подходящей? И действительно ли это сэкономит вам деньги?

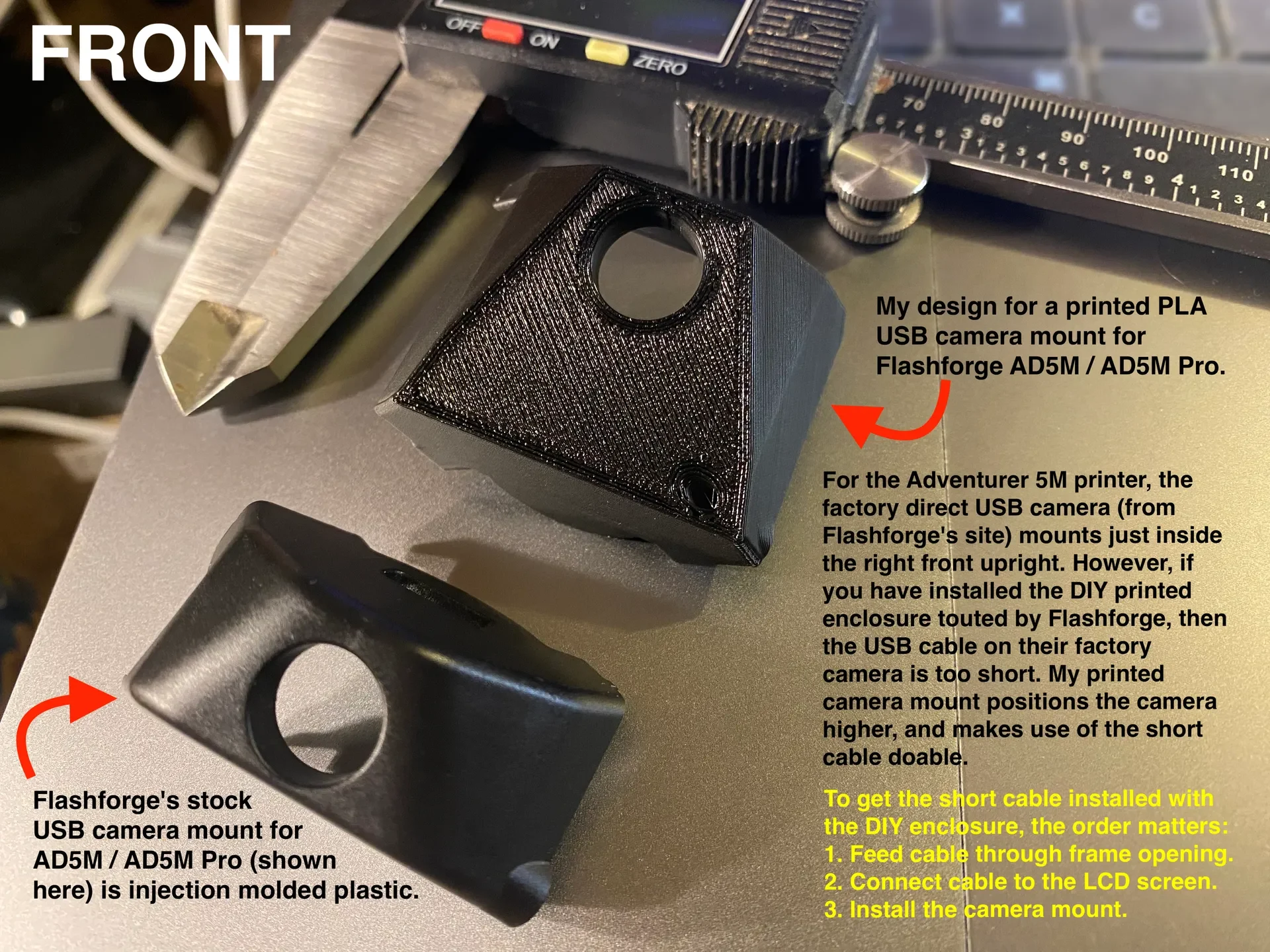

Тем не менее, я включил сюда свою работу по моделированию, которая представляет собой замену литого крепления, на всякий случай, если это кому-то поможет. Но важной частью этого списка является мой проект удлиненного крепления, которое поднимает камеру как можно выше — ровно настолько, чтобы прилагаемый USB-кабель был достаточно длинным для работы с AD5M с установленным корпусом, напечатанным своими руками.

Печать заметок

Эти детали печатаются в соответствии с ориентацией, без необходимости использования поддержек. Для замены без поддержки предполагается, что ваш принтер может выполнять скромные мостовые соединения. Для этого могут потребоваться опоры для деревьев, если ваш принтер не может хорошо выполнять мостовое соединение.

Установить примечания

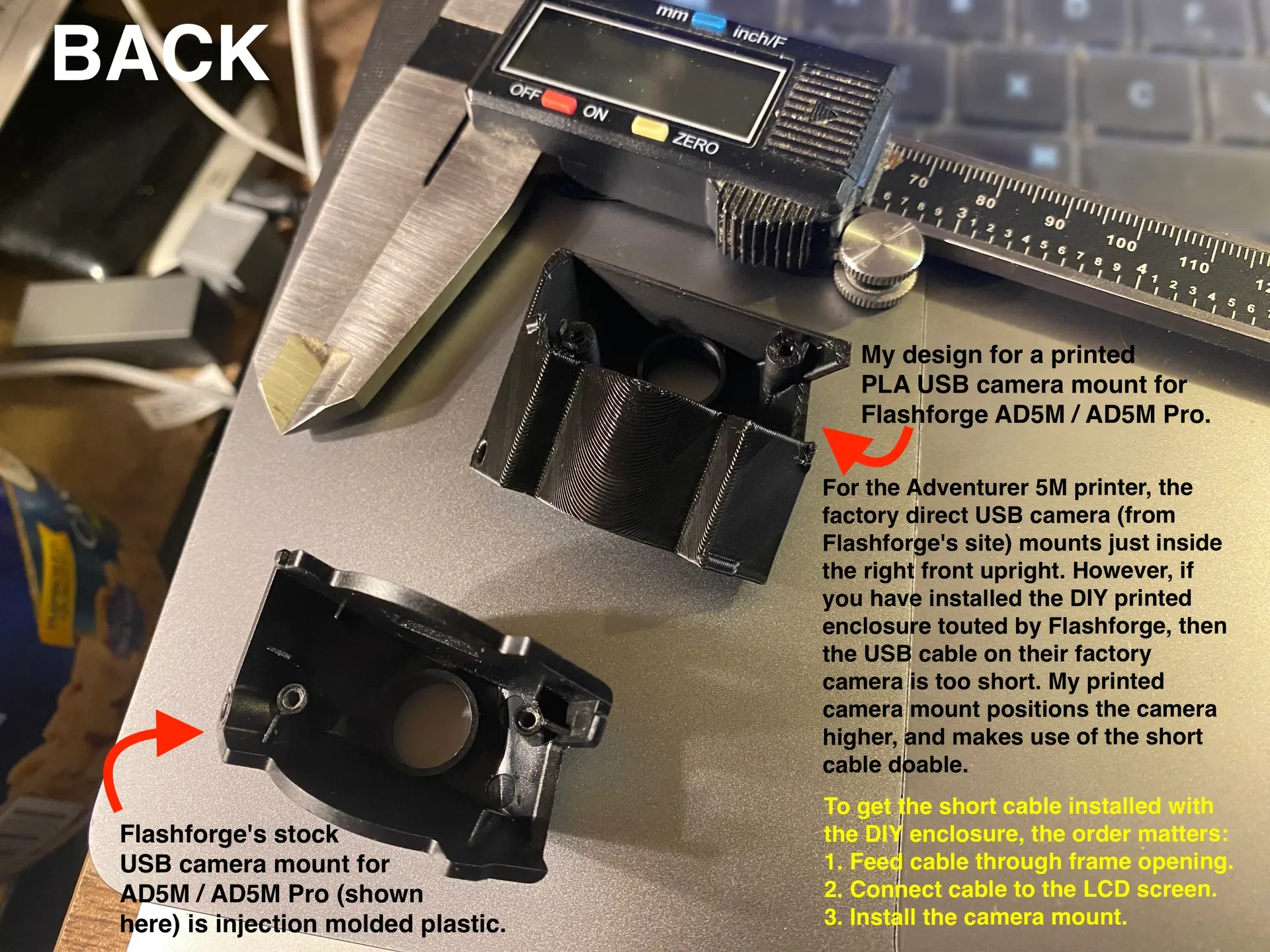

Чтобы установить короткий кабель в корпус DIY, порядок имеет значение:

Пропустите кабель через отверстие в рамке по направлению к ЖК-дисплею.
Подключите USB-кабель к ЖК-экрану. Крепление все еще висит на другом конце.
Установите крепление камеры с помощью винта, входящего в комплект камеры FF.

Просматривая это видео по установке из Flashforge, обратите внимание на приведенные выше примечания. Вы будете делать то же самое, но в несколько другом порядке:

Другие интересные варианты AD5M

Вам также могут понравиться другие мои дизайнерские работы, связанные с AD5M:
https://www.printables.com/model/785667-flashforge-adventurer-5m-ad5m-simpler-easier-faste
https://www.printables.com/model/813334-flashforge-adventurer-5m-ad5m-printed-camera-mount
https://www.printables.com/model/814546-flashforge-adventurer-5m-ad5m-nozzle-storage-box-t
https://www.printables.com/model/827706-flashforge-adventurer-5-ad5m-led-mod-accessory-buc
https://www.printables.com/model/828632-flashforge-adventurer-5-ad5m-led-light-bars-mod-ac
https://www.printables.com/model/834011-flashforge-adventurer-5m-ad5m-side-cutter-mount-v1
https://www.printables.com/model/834097-flashforge-adventurer-5m-ad5m-improved-spool-holde
https://www.printables.com/model/886714-flashforge-adventurer-5m-ad5m-filament-cutter-comp
https://www.printables.com/model/1119699-flashforge-ad5m-enclosure-hinge-remixed-to-be-easi
https://www.printables.com/model/1119872-flashforge-ad5m-door-handle-remixed-to-print-witho

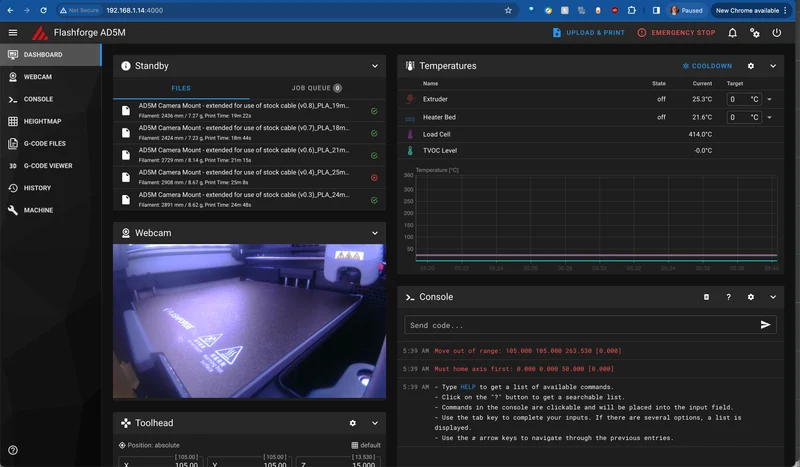

Используйте возможности Klipper на стандартном оборудовании AD5M,
… такие как Mainsail, Fluidd, Klipperscreen и т. д., со стандартным Klipper, установленным на основной плате AD5M, как показано на первом изображении выше.
Загрузите его здесь: https://github.com/xblax/flashforge_adm5_klipper_mod.
Ознакомьтесь с другими интересными вариантами, связанными с AD5M, здесь:
https://github.com/g992/flashforge-ad5m-5mpro-research

Журнал изменений
27 марта 2024 г. — обновлено — небольшая настройка для улучшения установки.
22 марта 2024 г. — обновлено — небольшая доработка для улучшения соответ��твия.
20 марта 2024 г. — первоначальная загрузка
