Модернизированный выходной вал для 4-ступенчатой ​​механичес

Это был мой любимый ручной перевод на 3D-печать, который я смог найти в Интернете. Но это не самое гладкое. Шатун был просто квадратным, поэтому сцепления вращались вместе с ним. Но круглые отверстия для выходных шестерен через квадратный штифт сделали задачу грубой. Я сделал круглую рукоятку с плоской частью. Теперь он включает сцепления, но позволяет шестерням свободно вращаться.

До недавнего времени у меня не было возможности создавать вещи в САПР. Итак, я попробовал внести свои коррективы, и получилось великолепно.

Я бы предложил высоту слоя 0,16 мм для всех файлов. А вот шахту я выбрал с 3 стенками и 30% заполнением.

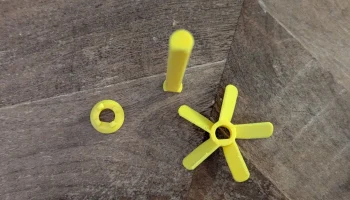

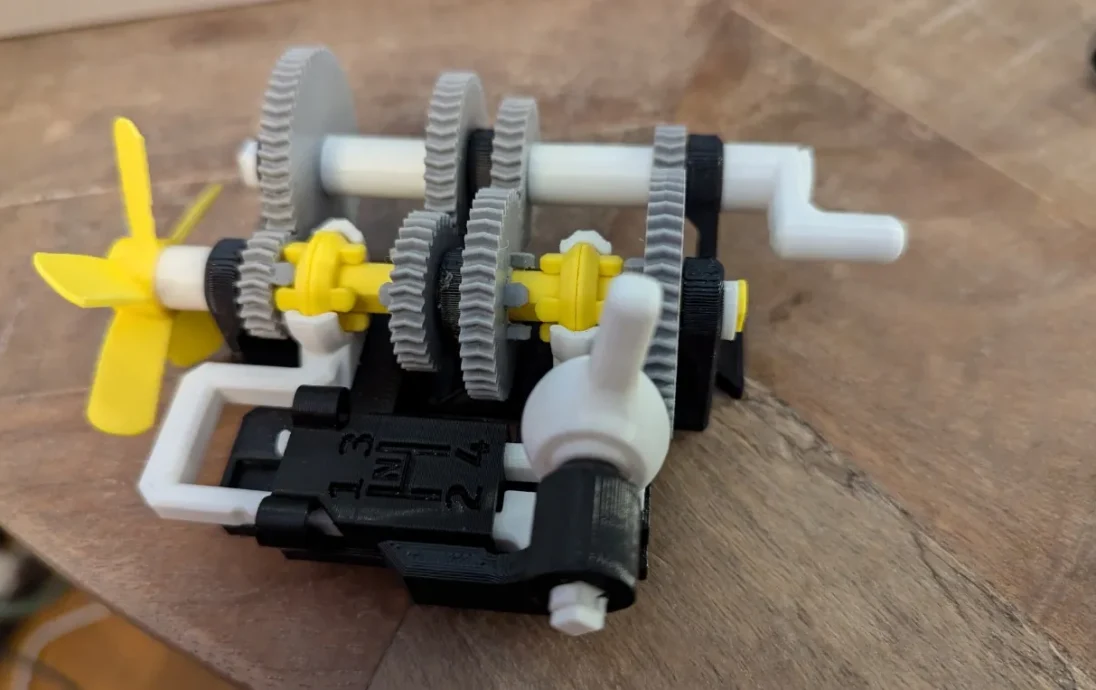

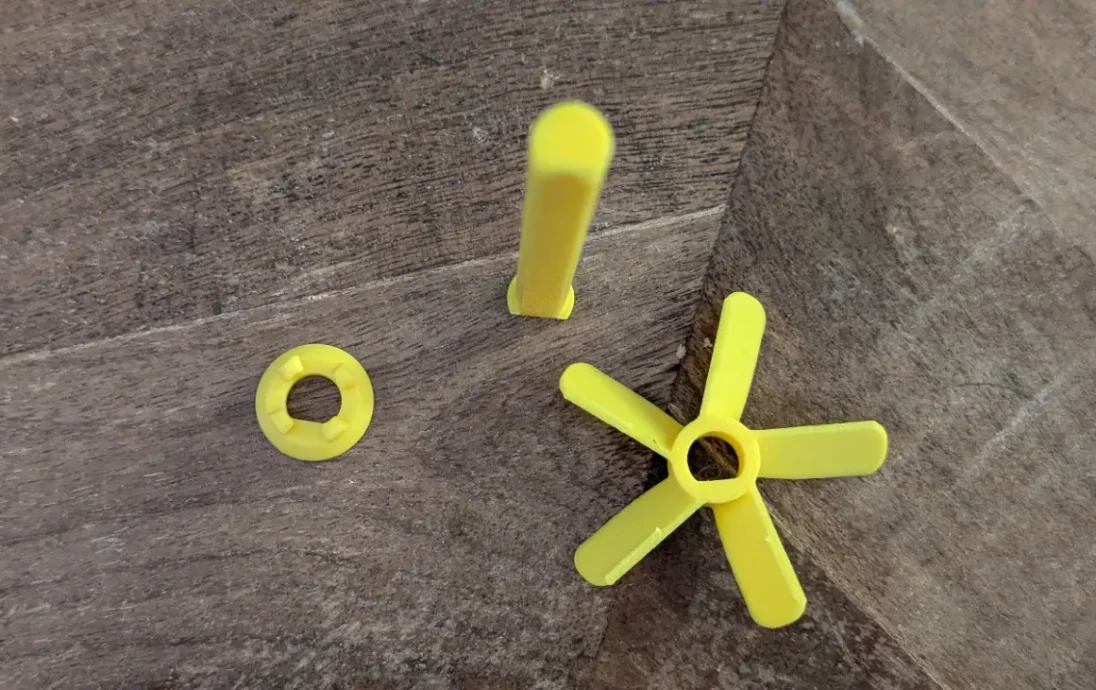

Все, что на картинке ЖЕЛТОЕ, — это те части, в которые я внес изменения.

Если вы уже распечатали передачу, я сделал файл со всем набором деталей. Если вы распечатываете его впервые, в файл O.G можно добавить отдельные STL. файлы.

Вам все равно придется скачать исходные файлы отсюда. https://www.printables.com/model/407245-4-speed-constant-mesh-manual-transmission-100-3d-p

Просто замените выходной вал (вентилятора.stl), fan.stl, clutch qty4.stl. Вам нужно 4 сцепления!
