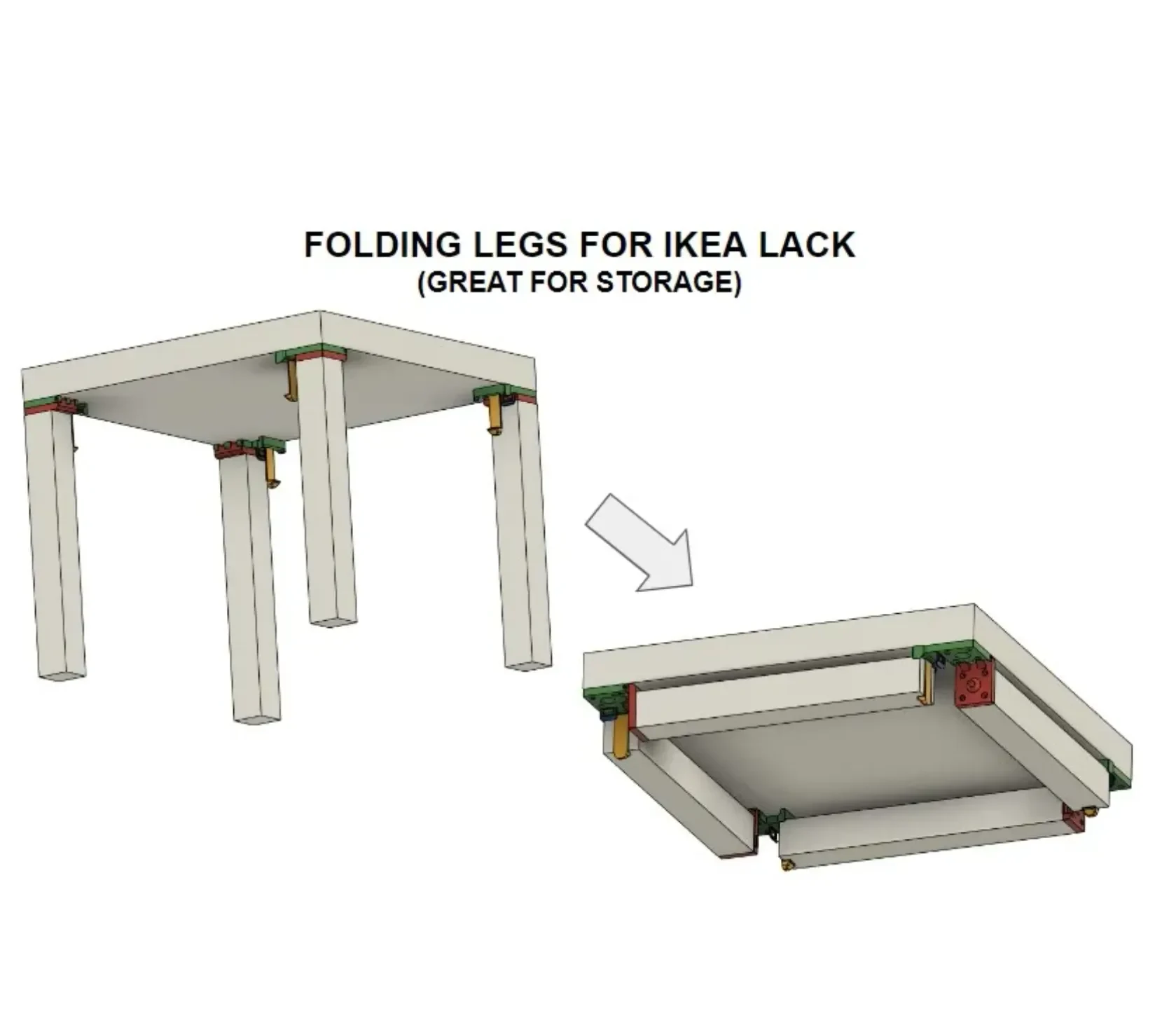

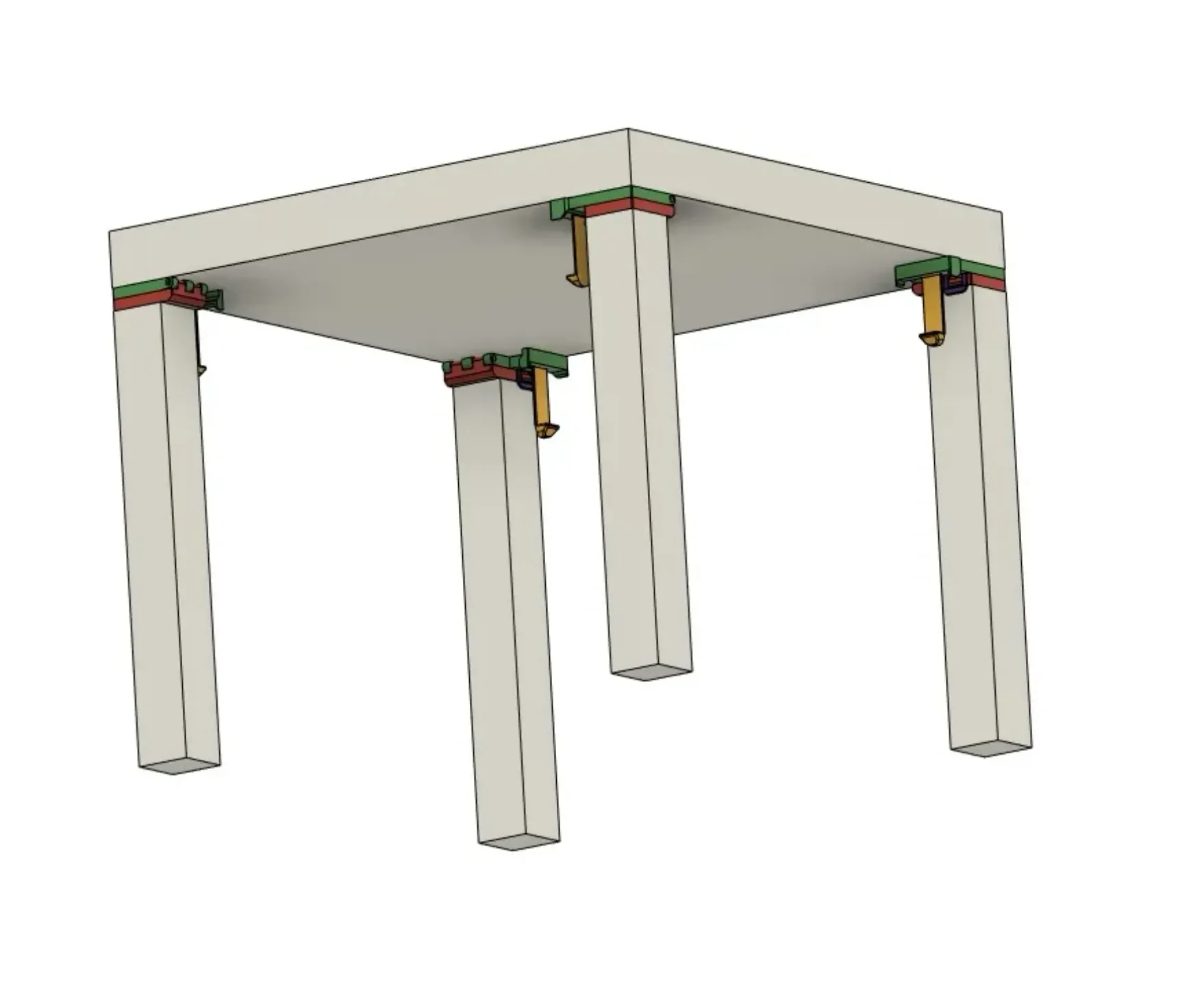

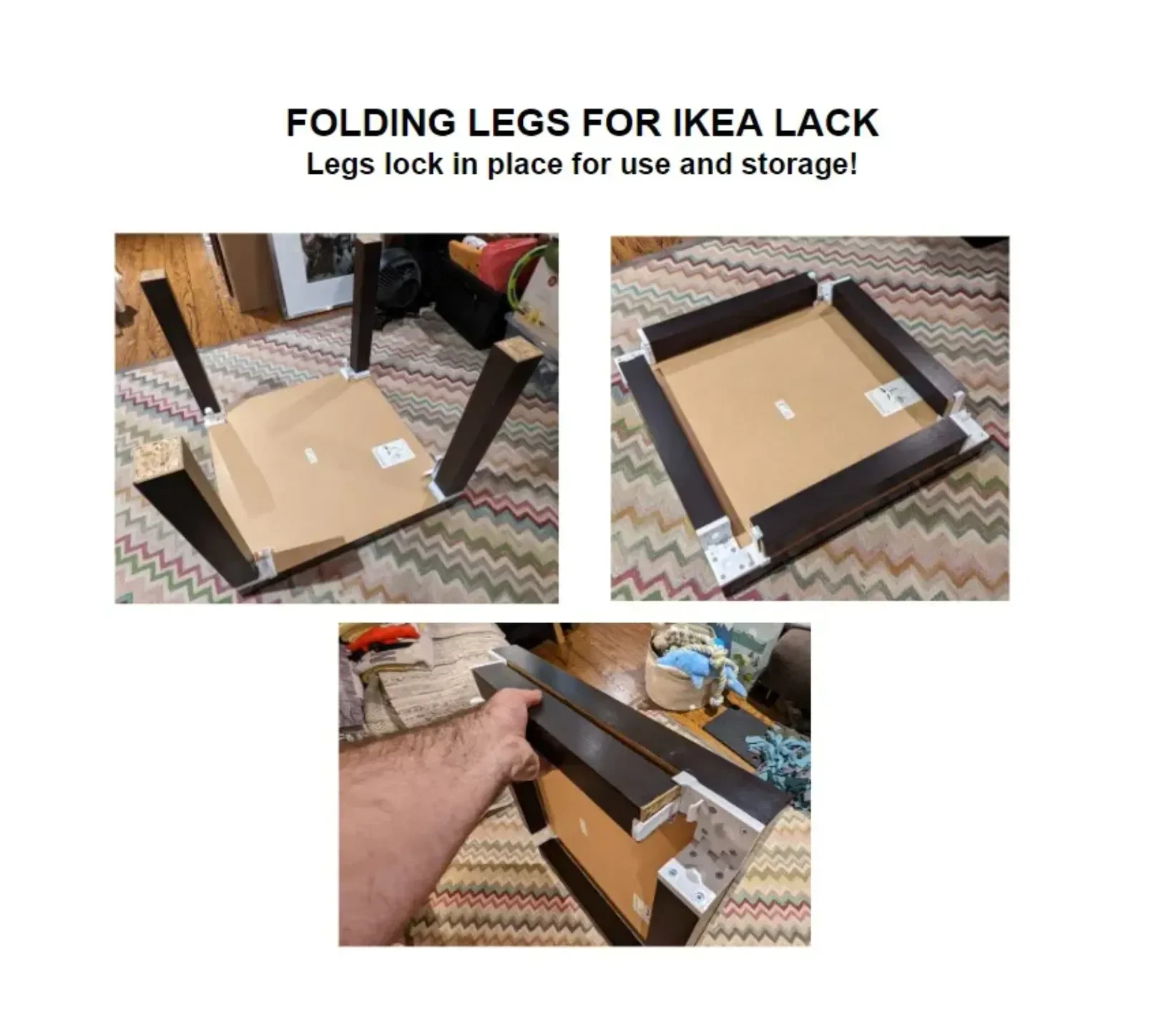

Стол со складными ножками ИКЕА ЛАКК...
Эту модель следует распечатать из PETG, чтобы обеспечить гибкость фиксирующих язычков.
ПРИМЕЧАНИЕ. Запирающие язычки вставляются в шарнир стола или проходят через него по двум причинам.
То, что они являются отдельными частями, обеспечивает максимальную прочность при изгибе, поскольку их можно печатать плоско.
Если они сломаются, необратимо деформируются из-за чрезмерного изгиба и т. д., их можно заменить, не перепечатывая весь кронштейн.
Также обратите внимание, что углубление для конической регулировочной стойки НЕ центрировано по центру существующего отверстия для основного винта стола или ножек IKEA. Таким образом, отверстия для винтов сложно предварительно просверлить, и их необходимо будет разметить в соответствии с приведенными ниже инструкциями по сборке.
Чтобы собрать:

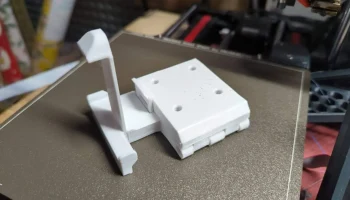

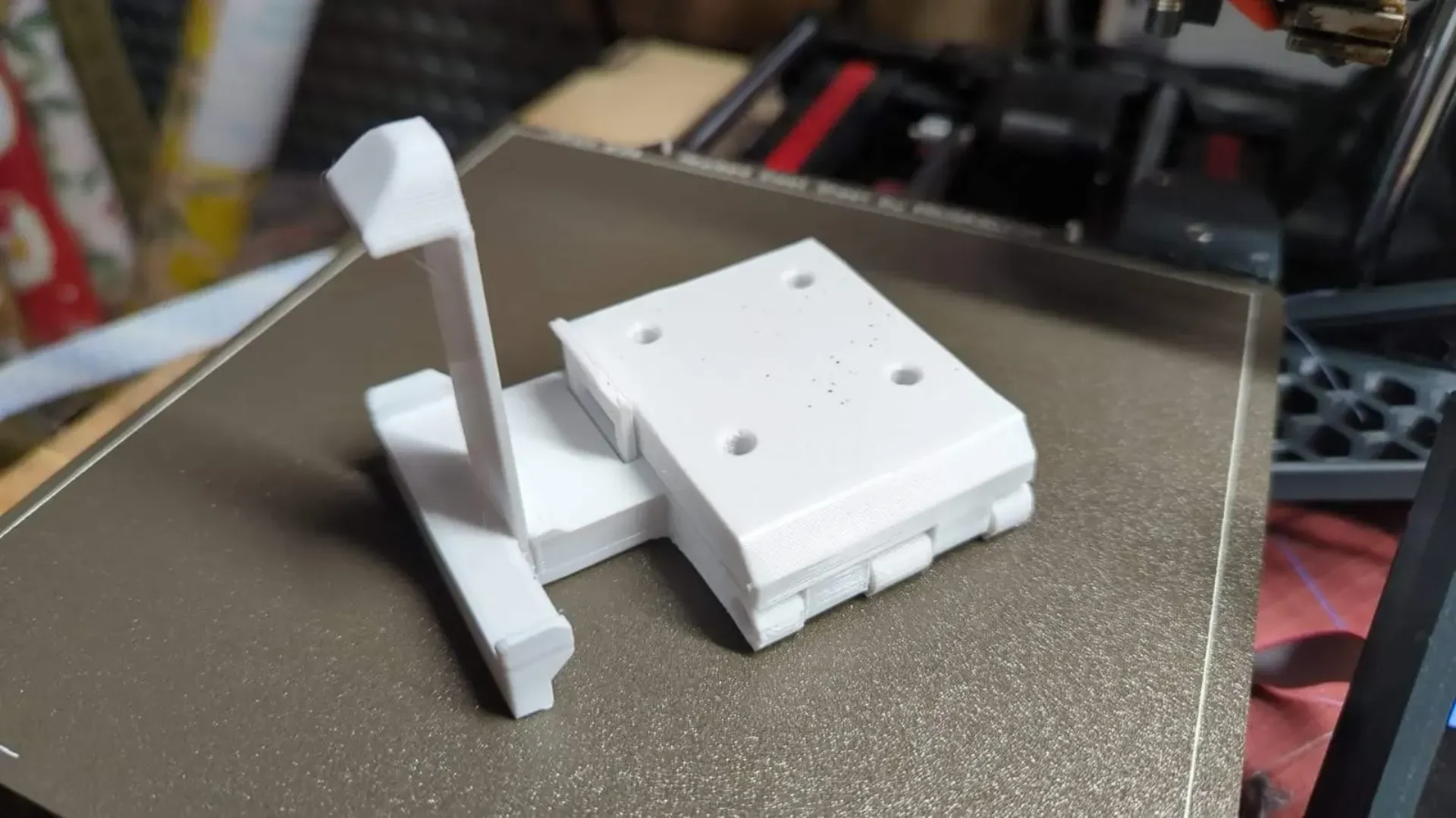

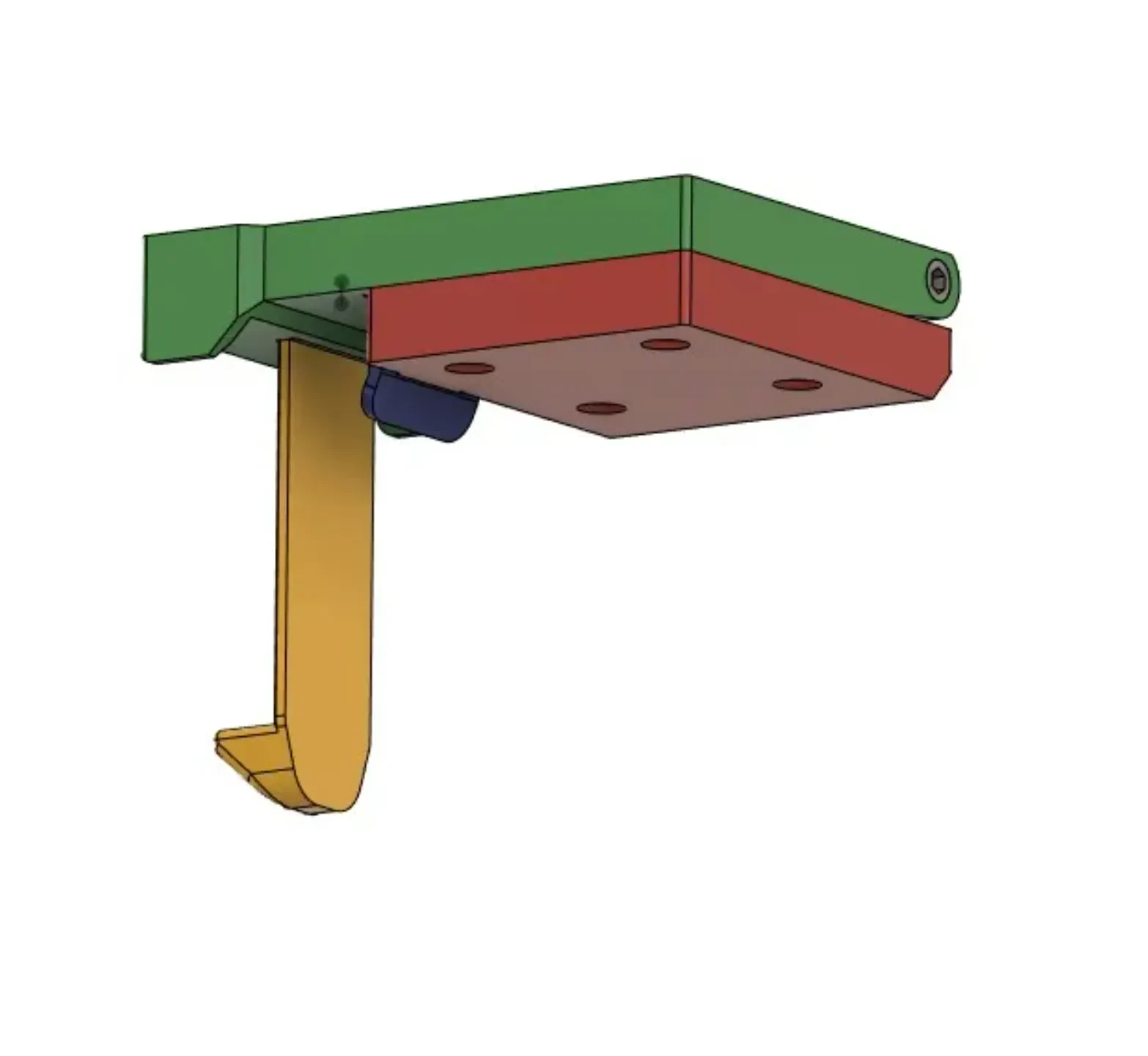

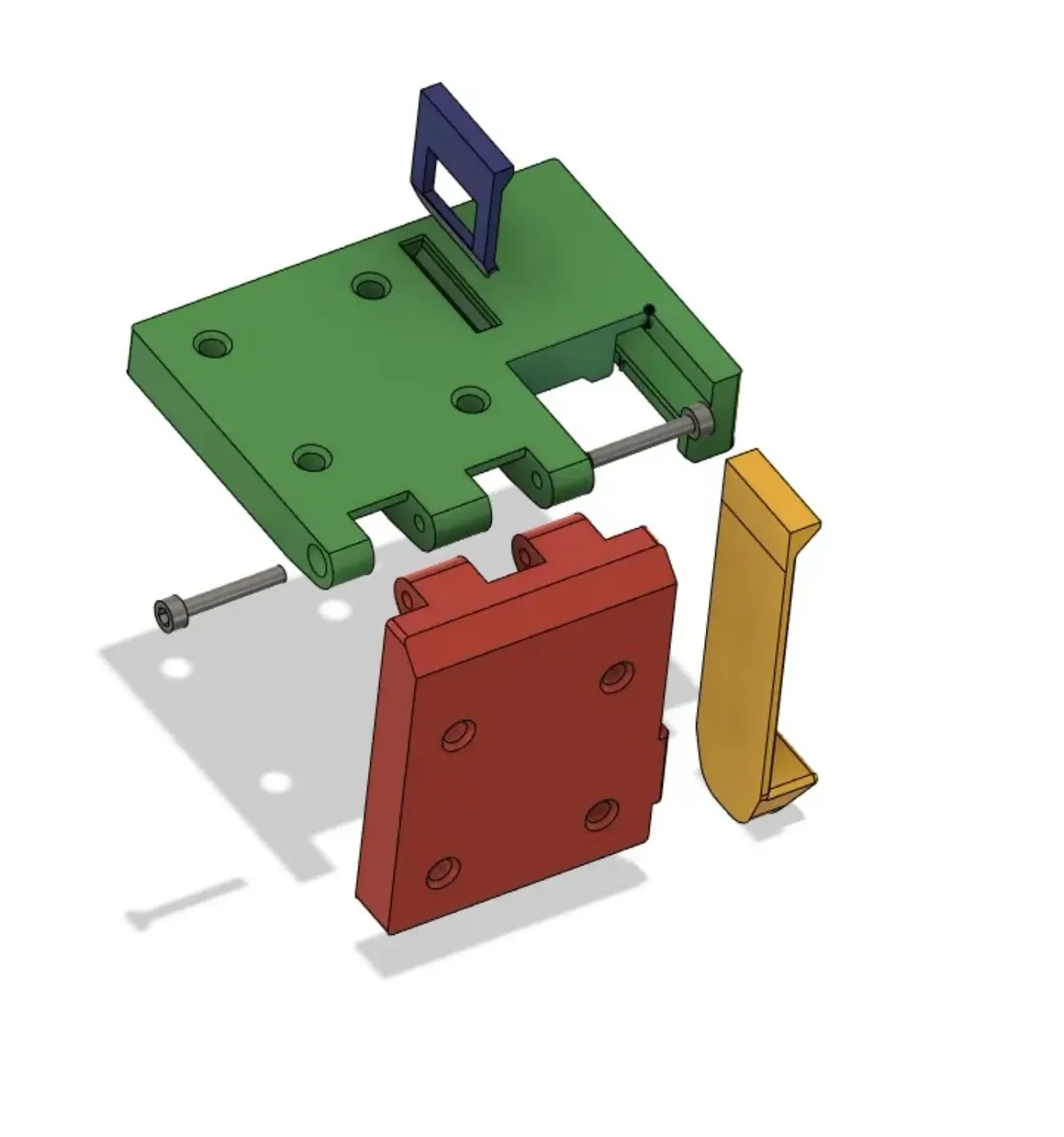

Фиксатор шарнира ножки необходимо вставить с нижней стороны (стороны, которая крепится к столу). Он будет удерживать язычок на месте. Ориентацию смотрите на фотографиях (он должен подходить только в одном направлении. Возможно, вам придется слегка отшлифовать язычок, чтобы удалить любые дефекты печати, поскольку он плотно прилегает.

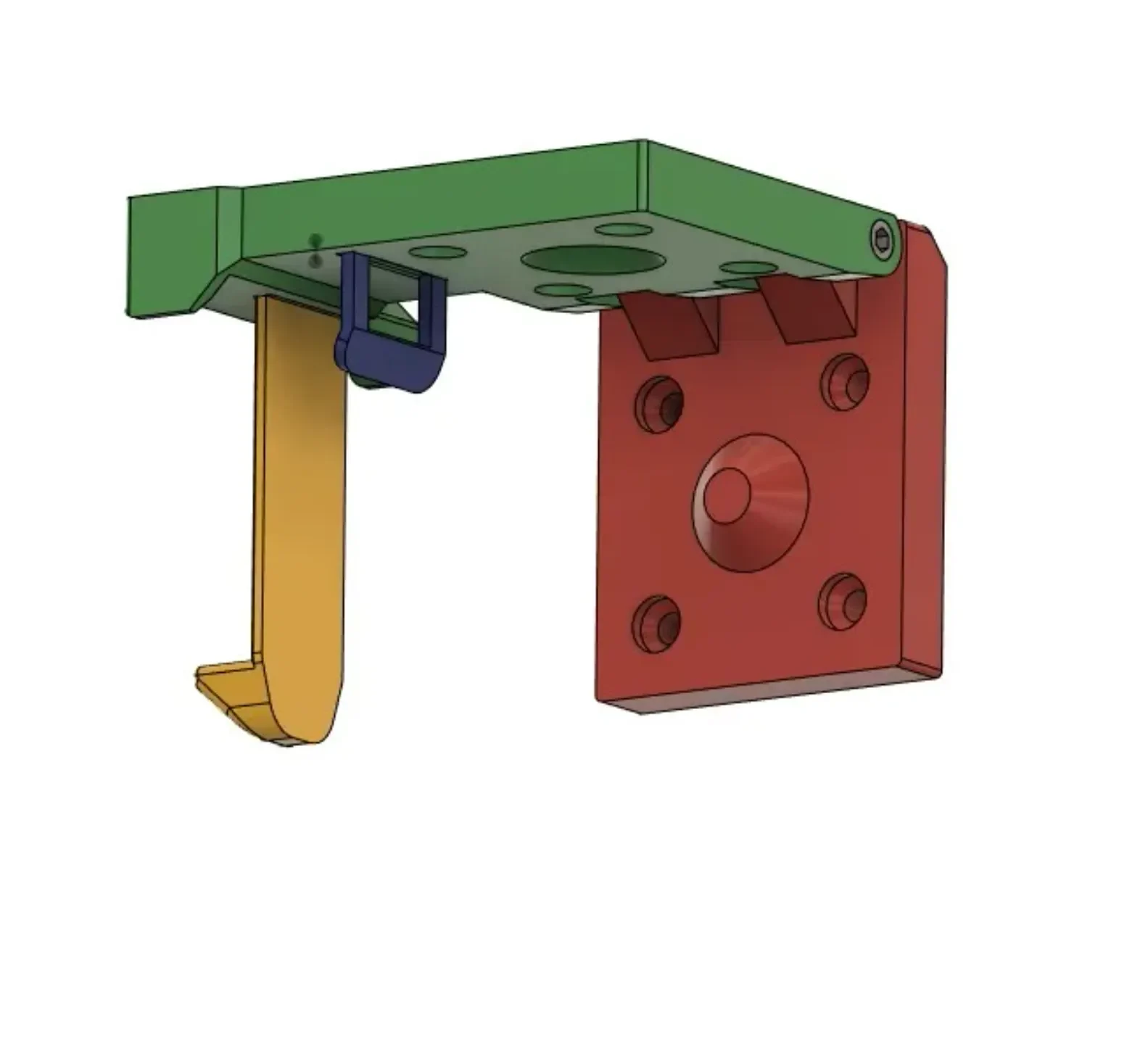

Поместите ножку IKEA к внешнему углу петли ножки и отметьте места отверстий. СОВЕТ ОТ ПРОФЕССИОНАЛА: сверление направляющих отверстий и их раззенковка предотвратят растрескивание ножки IKEA и предотвратят выталкивание деревянного холмика вверх при вкручивании шурупа. На монтажной поверх��ости петли ножки имеется зенковка, позволяющая учесть некоторое выталкивание материала при вкручивании петли на место.

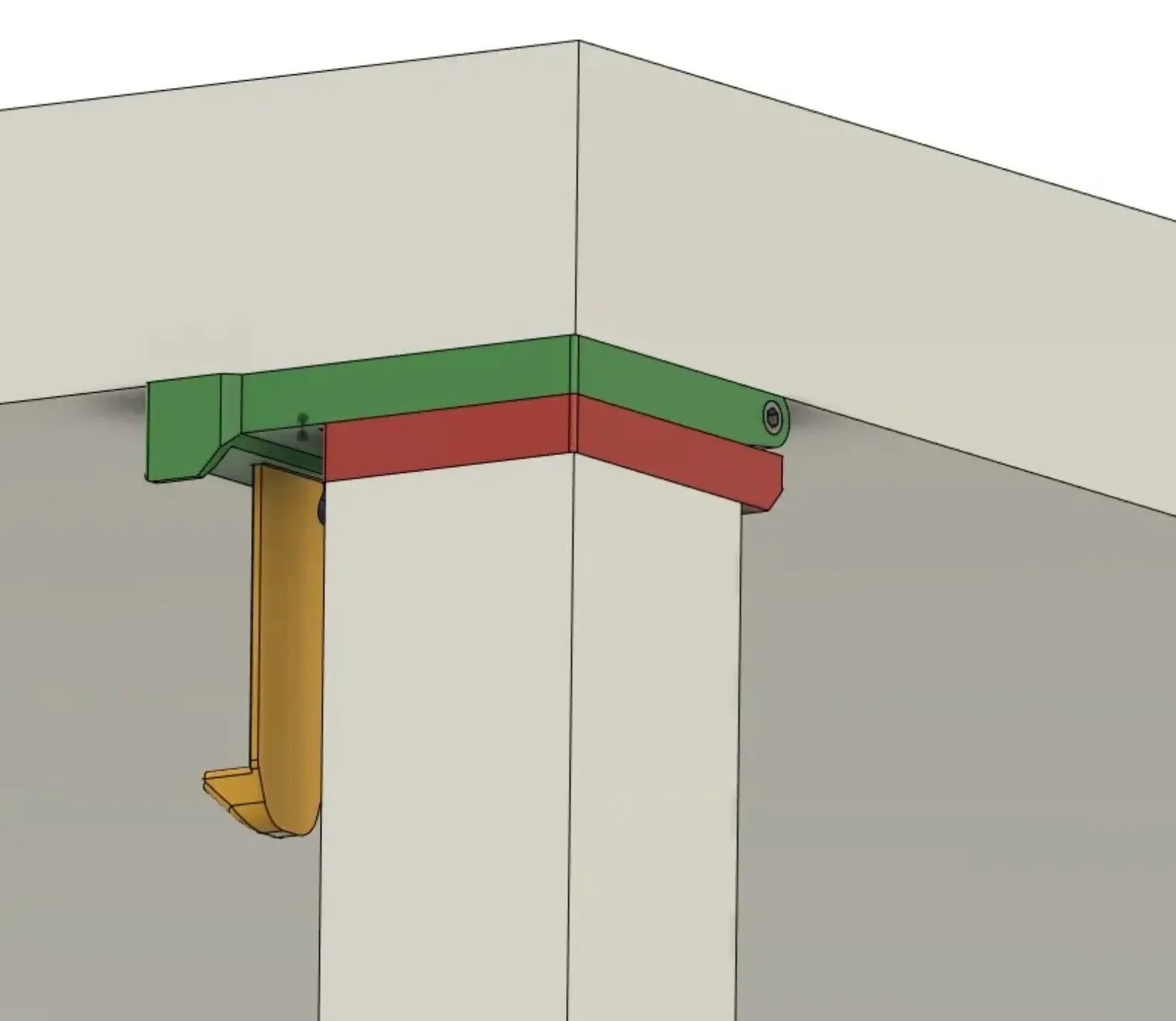

Используйте два винта с головкой под торцевой ключ M3 x 20 мм в качестве шарниров, чтобы прикрепить петлю стола к петле ножки.

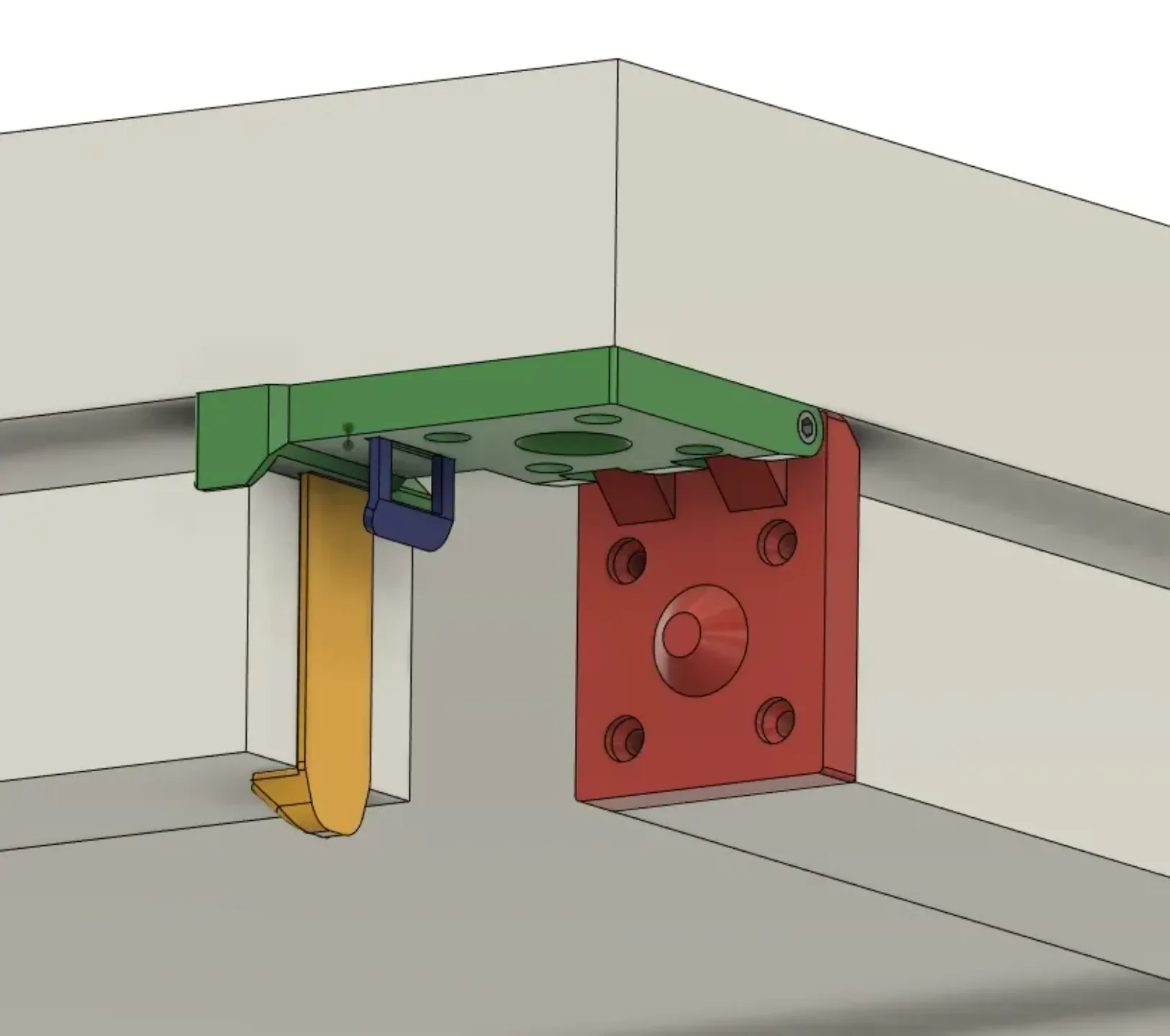

Сложив ножки, совместите все 4 ножки со столешницей и зафиксируйте каждую ножку в защелке и кармане для фиксации ножек. Это обеспечит правильное выравнивание ножек и предотвратит столкновение ножек с язычком фиксации ножек во время складывания.
Снова отметьте положение отверстий для винтов и, как в пункте 2, просверлите и зенкуйте отверстия. Материал стола IKEA БУДЕТ сморщиваться вверх при завинчивании.
Чтобы использовать:
При складывании и раскладывании ножек необходимо соблюдать осторожность, чтобы избежать чрезмерной нагрузки на шарнир. В конце концов, это напечатанный пластик, и, хотя шарнир был сделан настолько мощным, насколько позволяло пространство, ножка действует как довольно массивный рычаг и может сломать шарнир, если приложить чрезмерную силу.

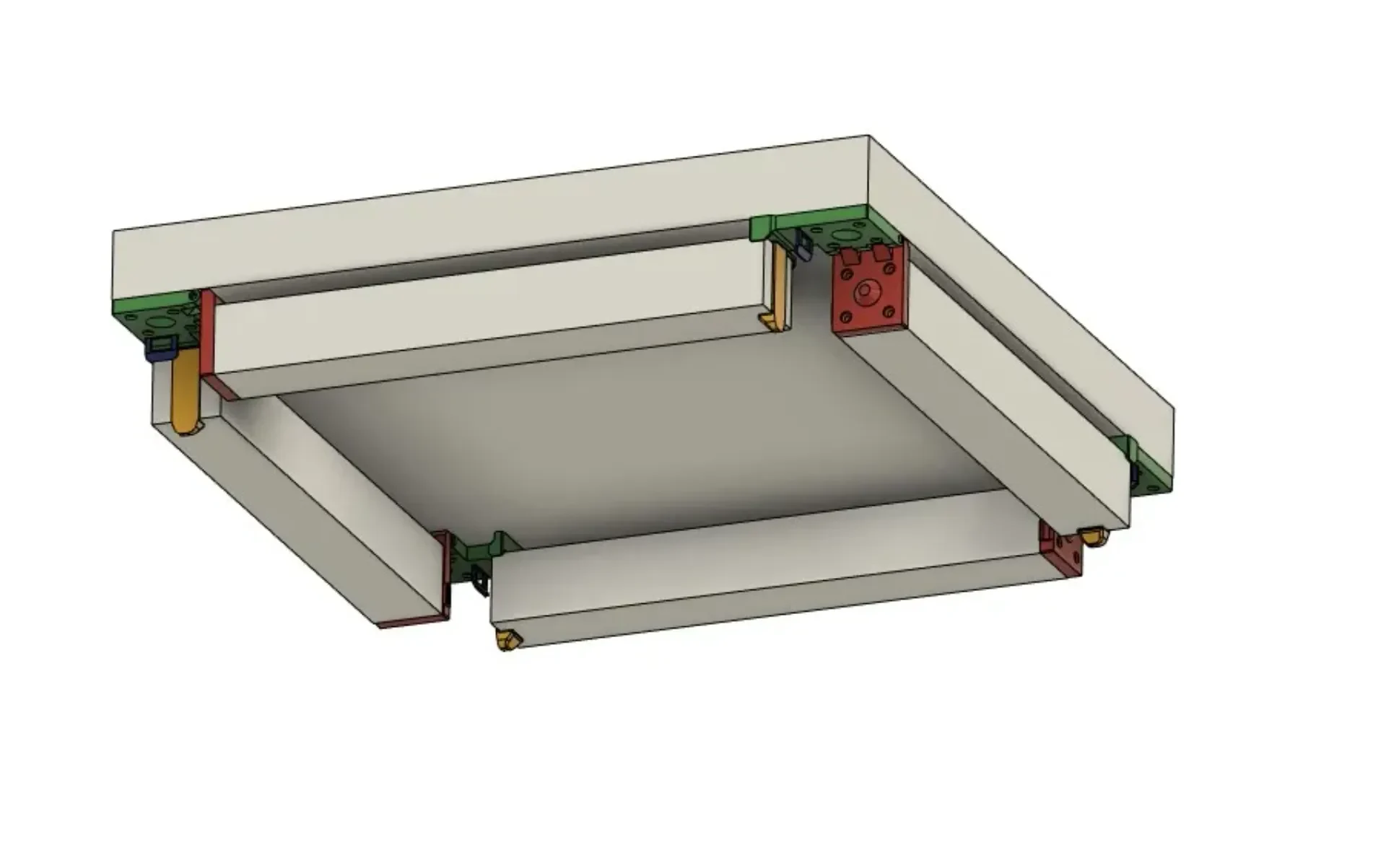

При складывании сгибайте одну штанину за раз, осторожно отгибая фиксирующий язычок ножки от фиксирующего выступа, а затем направляя штанину в карман и следя за тем, чтобы фиксирующий язычок захватывал конец штанины.
При раскладывании нажимайте на язычок фиксатора ножки, пока ножка не освободится, и направляйте ее вверх так, чтобы фиксирующий выступ зафиксировался в фиксирующем язычке. Нажмите на язычок по направлению к ножке, чтобы убедиться, что он полностью вошел и зафиксировал ножку на месте.
