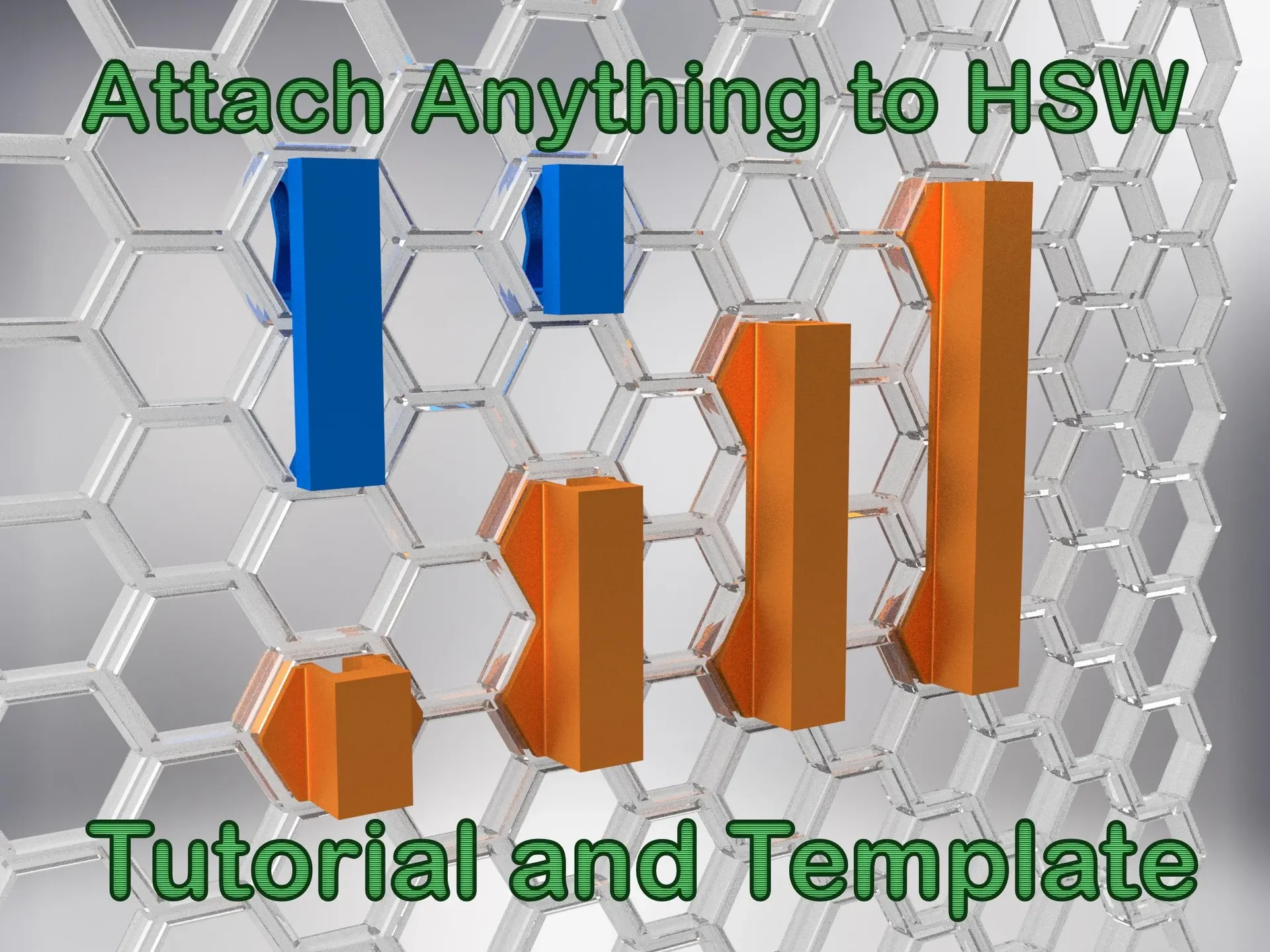

Учебное пособие по HSW Attach Anything - CAD не требуется...

Введение

Следуйте простому руководству, чтобы прикрепить что-нибудь к вашей сотовой стене для хранения. Или, если вы умеете использовать программное обеспечение САПР, загрузите файл STEP и создайте свой собственный.

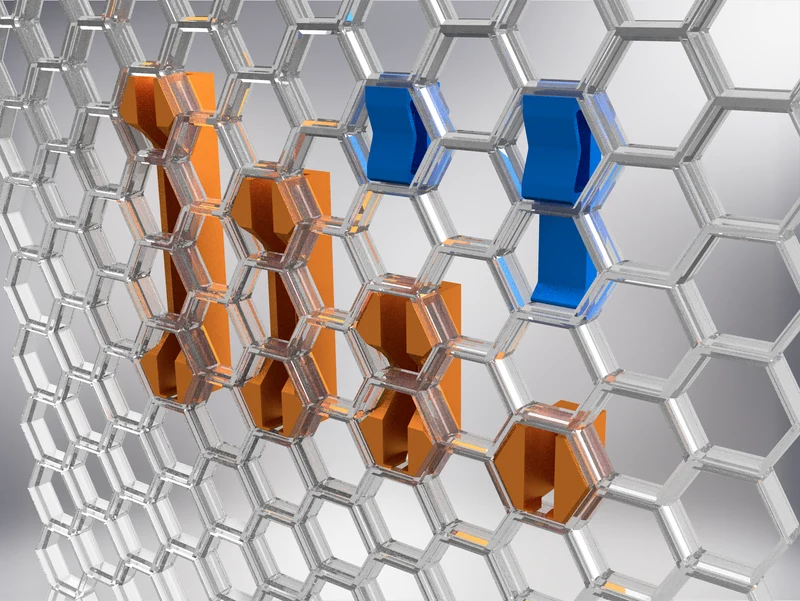

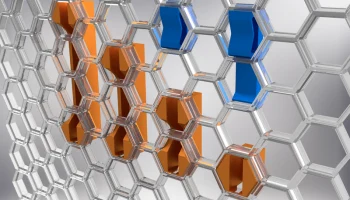

Есть

Основания для фурнитуры, оптимизированные для печати на боковой стороне, подходят для крючков и другой плоской фурнитуры:
КЫЗ-В1 — высотой 1 ячейка
КЫЗ-В2 — высотой 2 ячейки
Основания фитингов, оптимизированные для печати на дне, подходят для чашек, полок и других трехмерных фитингов:
КЫЗ-Н1 — высотой 1 ячейка
КЫЗ-Н2 — высотой 2 ячейки
КЫЗ-Н3 — высотой 3 ячейки
КЫЗ-Н4 — высота 4 ячейки

Эти фитинги разработаны с учетом гибкости пластика и не требуют жестких допусков, и большинству пользователей не нужно будет проводить «тесты на допуски» или тщательную настройку принтера, если вы используете какой-либо современный слайсер и принтер.

Пример рабочего процесса

Этот пример выполнен в Bambu Studio, и рабочий процесс будет очень похож на Orca Slicer и Prusa Slicer.

Кто-то предложил мне сделать визитницу, чтобы разместить ее на стенде HSW, поскольку многие продавцы используют их для своего малого бизнеса. Я не смог его найти, поэтому мы сделаем его в этом примере.

В поисках обычной подставки для визиток эта выделилась. Я проверил, можно ли делать ремиксы, так как буду загружать готовую версию. (Это находится в рамках Creative Commons — Attribution — Noncommercial — Share Alike и само по себе является ремиксом другого держателя карты с небольшими изменениями.)

1. Импортируйте это в слайсер вместе со всеми различными клипами-ремиксами.

2. Поскольку он будет установлен на HSW, а не на столе, обрежьте прямоугольное основание с помощью команды «вырезать».

3. Мы хотим напечатать держатель карты в ориентации по умолчанию, как задумано, то есть в вертикальном положении, поэтому пригодны только зажимы типа «H». Удалите элементы типа «V» и посмотрите, какие из них типа «H» подойдут, повернув и переместив их на место.

4. Зажимы типа «H1» и «H2» хорошо смотрятся на держателе карты. Зажим «H2» прочнее и выдерживает больший вес, чем «H1», но, учитывая небольшой вес визитных карточек, это было бы излишним. Совместите «H1» и совместите его с держателем карты. Удалите остальные клипы.

5. Это выравнивание выглядит хорошо, поэтому я выделю оба, щелкну правой кнопкой мыши и затем нажму «Объединить». Мы почти закончили.

6. Теперь настройте параметры печати, нарежьте и прокрутите слои, чтобы убедиться, что все в порядке.

7. Вуаля! Всего за несколько минут я сделал новую модель. Теперь распечатайте!

8. Последний необязательный шаг: поделитесь ремиксом на эту модель для сообщества! Я поделился этой конкретной моделью здесь. Вы можете поделиться профилем печати и/или STL. Чтобы получить STL для вновь объединенной детали, выберите сборку (обратите внимание, как выделены зажим и держатель карты) и нажмите «Экспортировать как один STL». Если вы делаете что-то, что другим может пригодиться, поделитесь! Это займет всего одну фотографию и несколько минут.

Материал
Предложите PLA, ASA, ABS, PETG-CF или материалы аналогичной жесткости.
Если вы используете PETG, зажим будет слишком легко снять.
Если вы используете жесткий материал, например ASA-CF или ABS-GF, зажим будет сложно вставить/извлечь.
Настройки печати
2+ периметра
Я предлагаю замедлить работу внешних стенок, чтобы деталь получилась прочной и с одинаковым уровнем блеска со всех сторон (но это необязательн��).
Это довольно простой принт, все остальное зависит от вас!

Применяются общие меры предосторожности: убедитесь, что рабочая пластина чистая (промойте горячей водой с мылом и высушите чистым полотенцем), добавьте мышиные уши и/или нанесите немного клея, если у вас часто возникают проблемы с адгезией.

Поддержка

Если вы хотите сказать спасибо, опубликуйте отзыв и поделитесь им здесь и в социальных сетях. Вы могли бы купить мне несколько метров пластика на Ko-Fi, в противном случае, пожалуйста, опубликуйте марку и посмотрите другие мои модели HSW в этой коллекции. Если вы используете эти стенды как часть своего бизнеса и считаете их полезными, рассмотрите возможность приобретения этой модели с ценником, чтобы поддержать больше подобных проектов.

Продвинутые методы слайсера

Посмотрите это превосходное видео Зака Фридмана, чтобы узнать больше о том, как проектировать детали прямо в слайсере!
