Обновление 24 марта:
Хотя оригинальная версия по-прежнему очень хорошо держится, я хотел повысить устойчивость передних колес, поскольку оригинальные центральные кольца колес испытывают довольно большую нагрузку. Кольца, поставляемые в комплекте с картом, сделаны из пластика и используются для крепления колес непосредственно к валу.

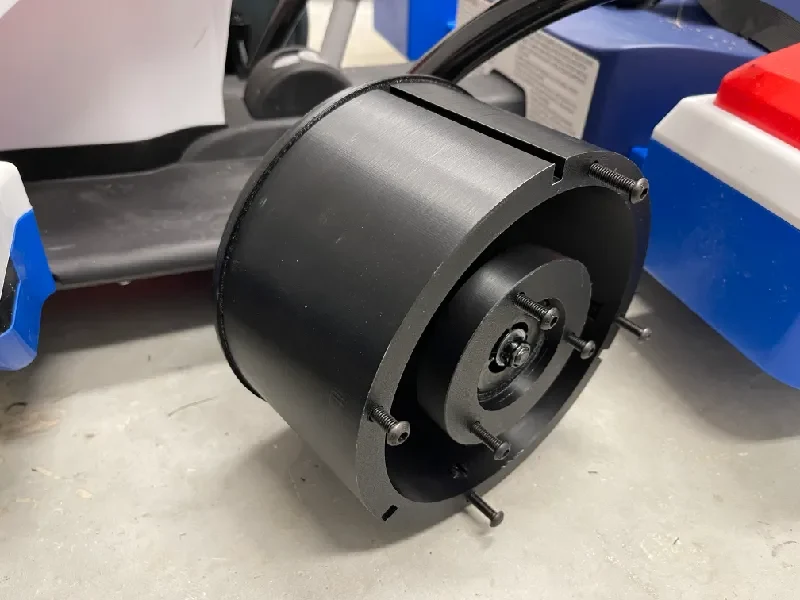

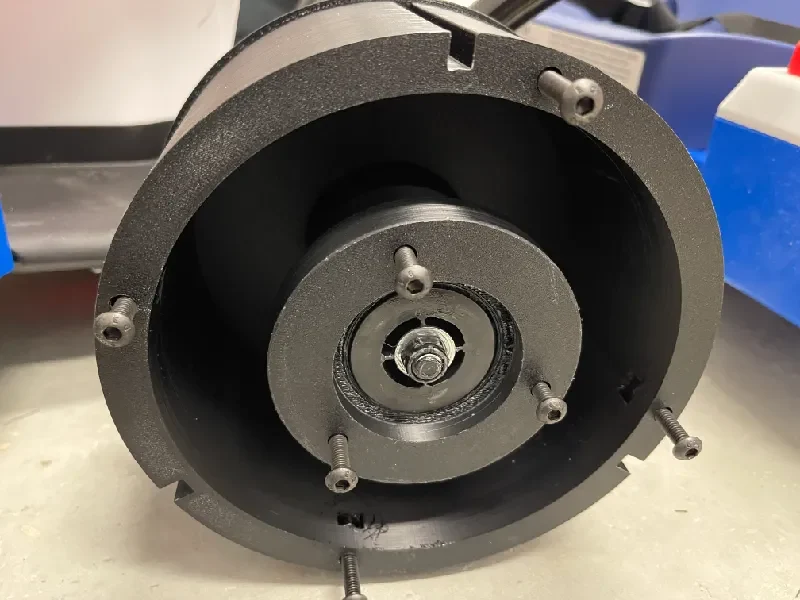

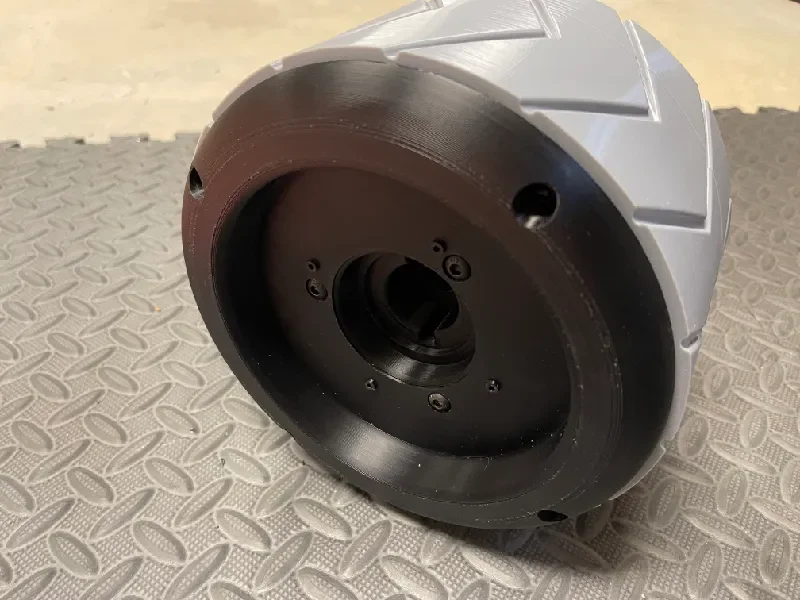

Поэтому я создал дополнительную центральную ось и внутренний обод для размещения четырех шарикоподшипников 6201-2RS (12x32x10 мм) на каждую шину. Фотографии того, как они выглядят, также включены.

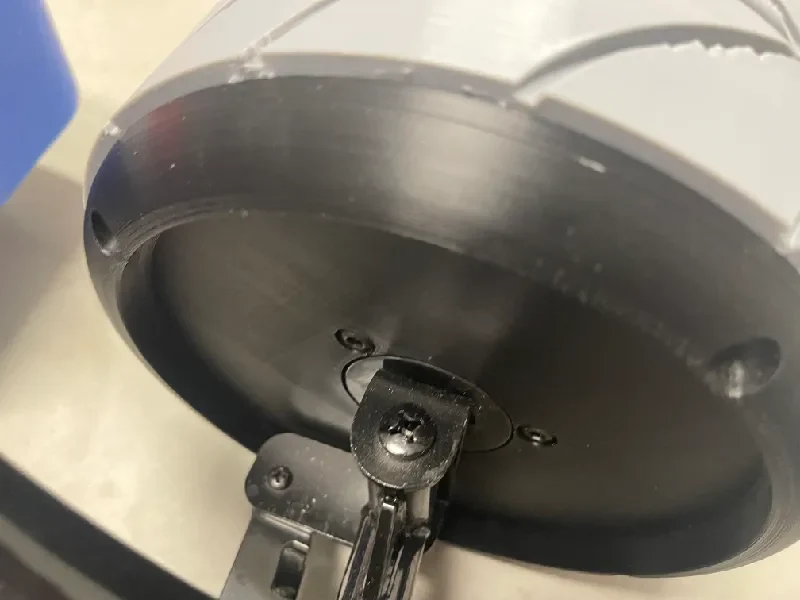

После небольшой работы над монтажными стержнями (см. важное примечание ниже) шины теперь работают на подшипниках.

Важно:
Монтажные стержни, используемые на карте, имеют диаметр ½ дюйма (12,7 мм), и я использовал небольшой дремель и подогнал их. Процесс не сложный и установка подшипников заняла у меня 10 минут. Однако для этого требуется некоторая шлифовка, поэтому я добавил разработанные варианты и пометил их как необязательные.
Два из них нужно вдавить в каждую сторону от центральной оси.

Для сборки обновления вам понадобится:
— Печатные детали (
— 8 шарикоподшипников 6201-2RS (12х32х10мм) (по 4 на колесо).

Обновление 24 февраля:

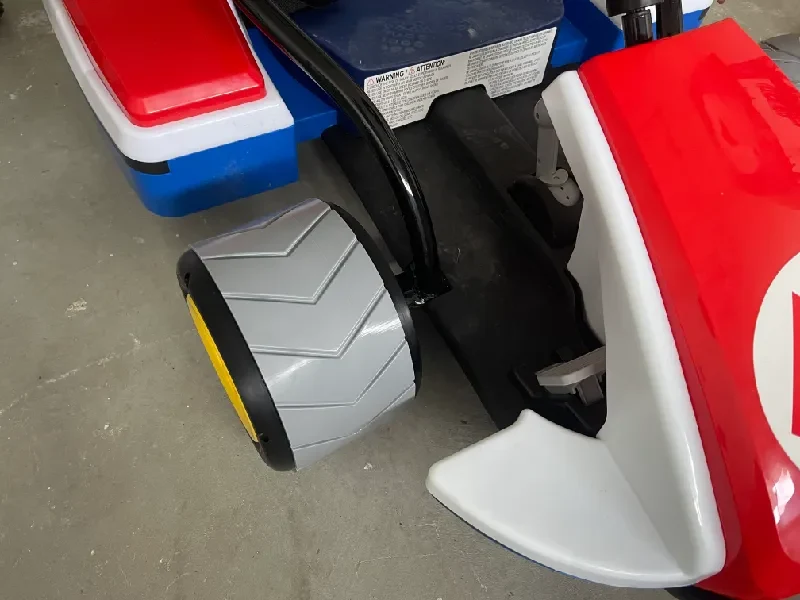

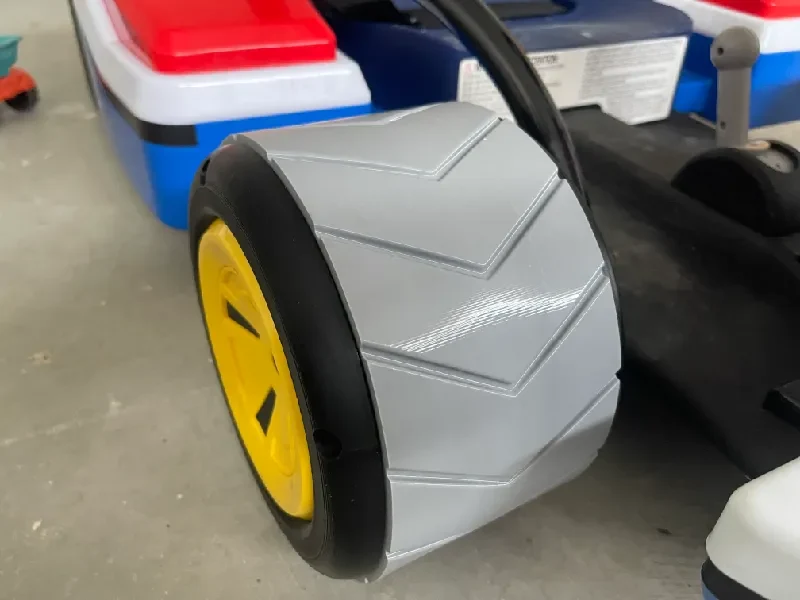

Печатная версия хранится на нашей карте уже около двух месяцев, и она отлично держится. Профиль шин из ТПУ идеален, и помимо того, что они испачкались, на них нет никаких следов износа. На ободах из PLA+ есть потертости от скольжения по угловым камням, но, не считая царапин, они держатся отлично.

Описание:

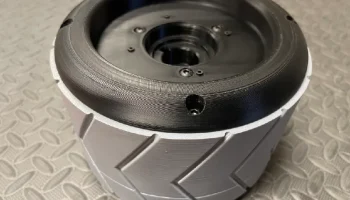

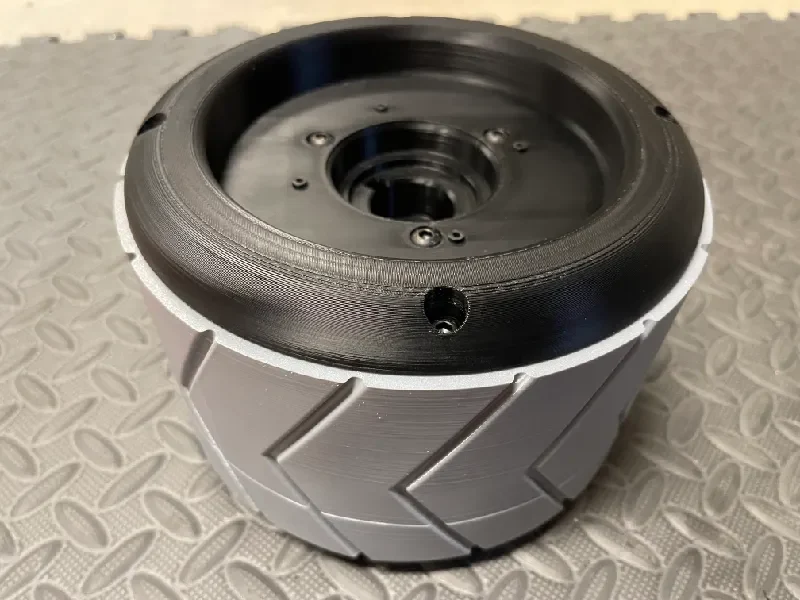

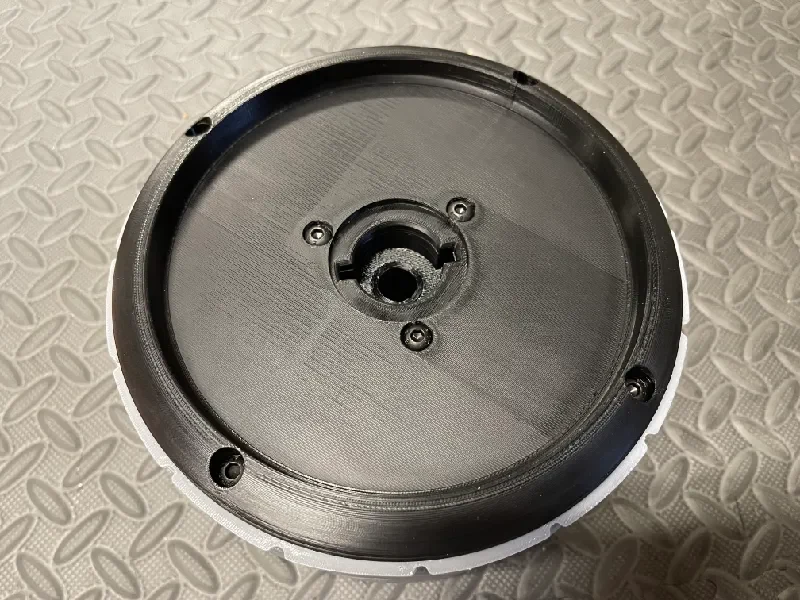

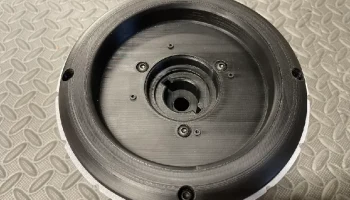

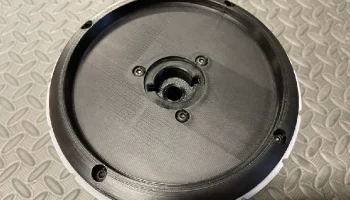

Это файлы дизайна (файлы STL) для 3D-печати передних и задних колес (и шин) для игрушки Mario Kart Ride-On 24 В. Я разработал колеса, которые можно распечатать из нескольких частей и соединить их болтами во время окончательной сборки.

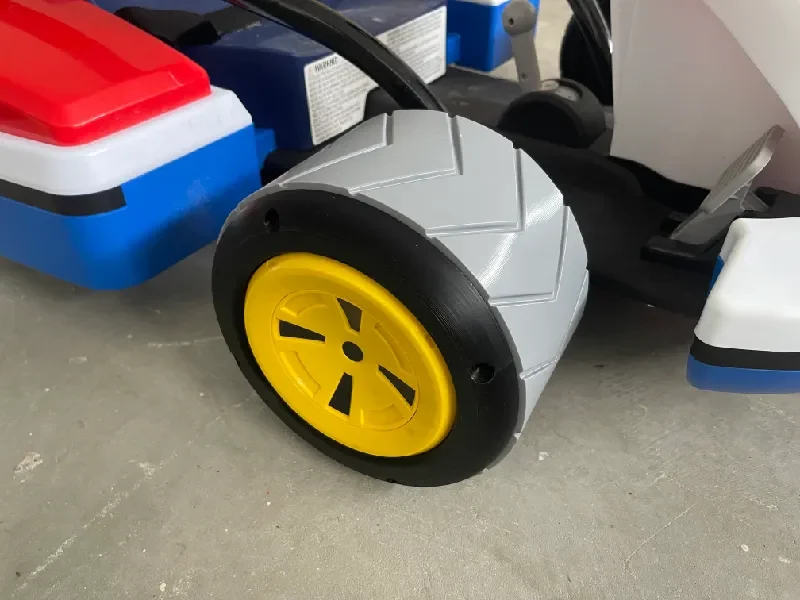

Внешние диски предназначены для крепления оригинальных колпаков колес Mario Kart. Просто открутите четыре винта, чтобы снять их с оригинальных колес, и используйте те же винты, чтобы прикрепить их к новым.

Помимо всех напечатанных компонентов, требуются следующие винты и гайки (на каждое колесо).

Переднее колесо:
— 14 винтов с полукруглой головкой M6x35
— 14 нейлоновых стопорных гаек M6

Заднее колесо:
— 9 винтов M6x35 с полукруглой головкой и внутренним шестигранником
— 8 винтов с полукруглой головкой M6x55 (для крепления внешних частей к центральному ободу)
— 17 нейлоновых стопорных гаек M6

Распечатать инструкции:

Важно:
Для печати задних колес вам понадобится принтер с печатной платформой не менее 256x256x130. Шины не поместятся на кровать меньшего размера.

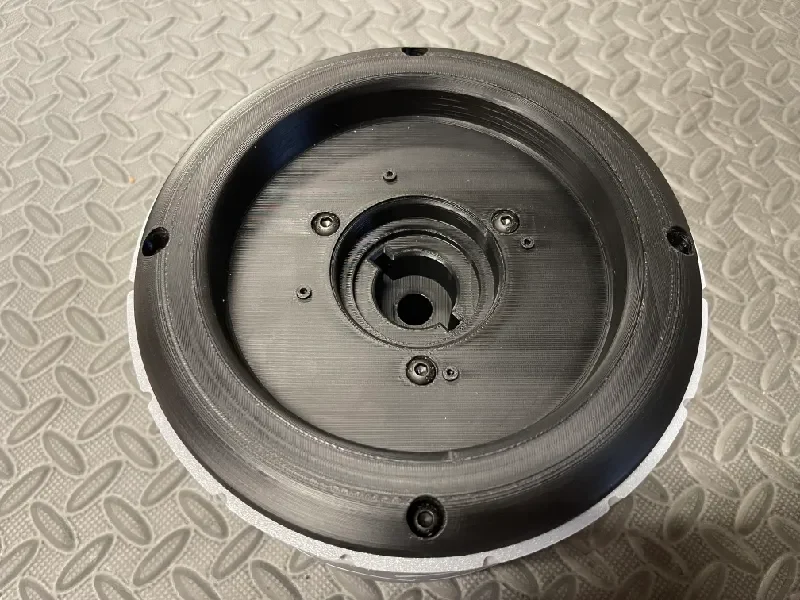

Внутренний и внешний обод:
— Печать с минимум 6 периметрами и заполнением 20 %.
— Используйте поддержку из-за нависания

Центральный обод и центральная ось:
— Печать с минимум 6 периметрами и заполнением 20 %.
— Используйте опоры для деревьев, чтобы гайки впоследствии поместились в вырезы.

Шины:
— Печать с минимум 6-8 периметрами и заполнением 10%.
— Для задних колес рекомендуется иметь больший периметр, чтоб�� увеличить срок службы шин.
