Это «с нуля» модель, вдохновленная буфером «The Wedge RMU Mk3». https://filamentbuffer.co.uk/

Я провел много исследований буферных систем и обнаружил, что подход, использованный при их разработке, почти полностью соответствует тому форм-фактору, который мне нужен. Я не хотел платить за файлы stl, которые я не мог легко изменить в SolidWorks. Поэтому я сделал свою версию.

Множество изящных атр��бутов в этом дизайне:

Поднятые пути подачи нити внутрь и наружу для практически беспрепятственного перекрытия при входе и выходе нити из колес
использовал металлическую защелку от McMaster-Carr для большей долговечности https://www.mcmaster.com/1794A51/
Эта защелка также есть на Alibaba https://www.alibaba.com/product-detail/TS-163-3-Cash-Dispensers-Medical_60399012262.html?spm=a2700
использовались распространенные пневмомуфты PC4-M10. Я нашел упаковку из 20 штук на Amazon. Концы трубок останавливаются на конце муфты, поскольку были добавлены выступающие зазорные отверстия. Для удобства к моделям была добавлена внутренняя резьба.

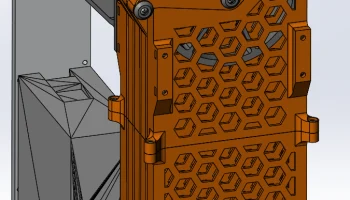

Доступные со всех сторон монтажные элементы для гибкости при использовании индивидуальных монтажных кронштейнов.
По бокам крышки добавлены кнопки для выбора пальцем для облегчения захвата при открытии

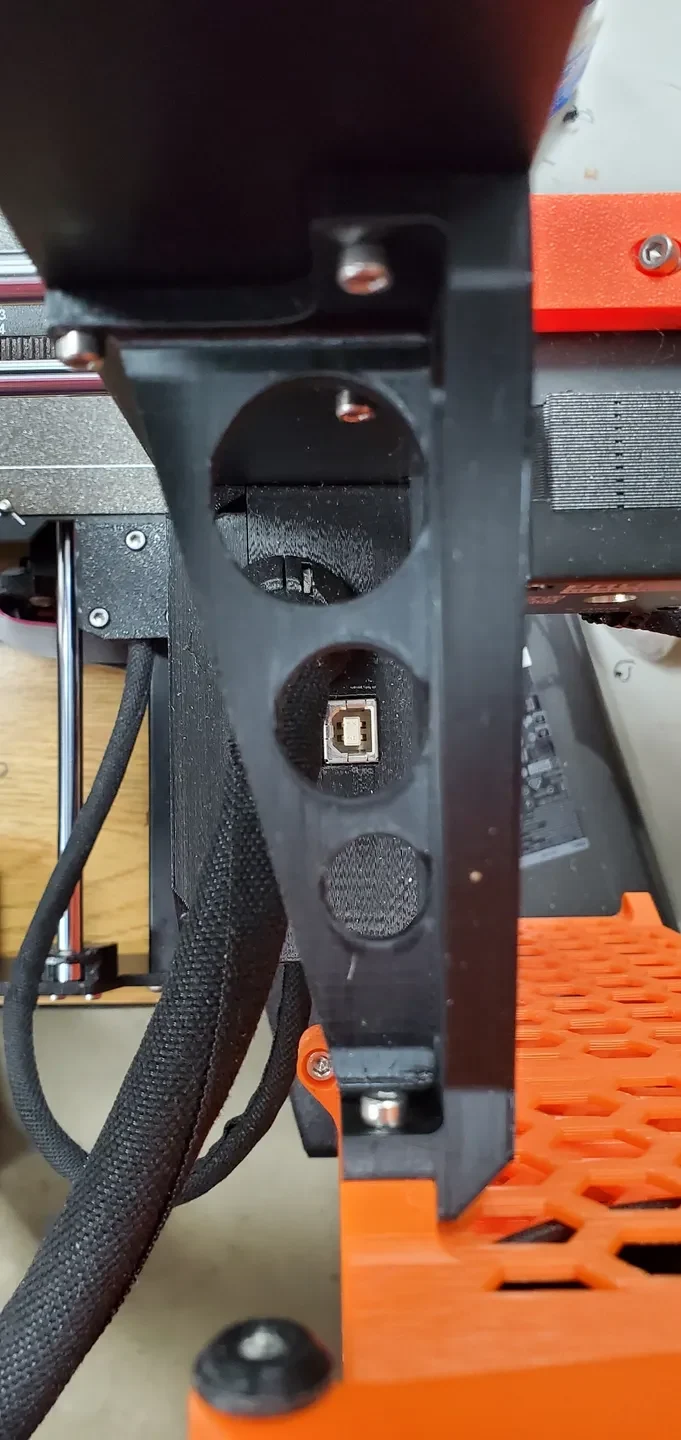

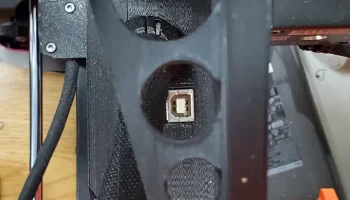

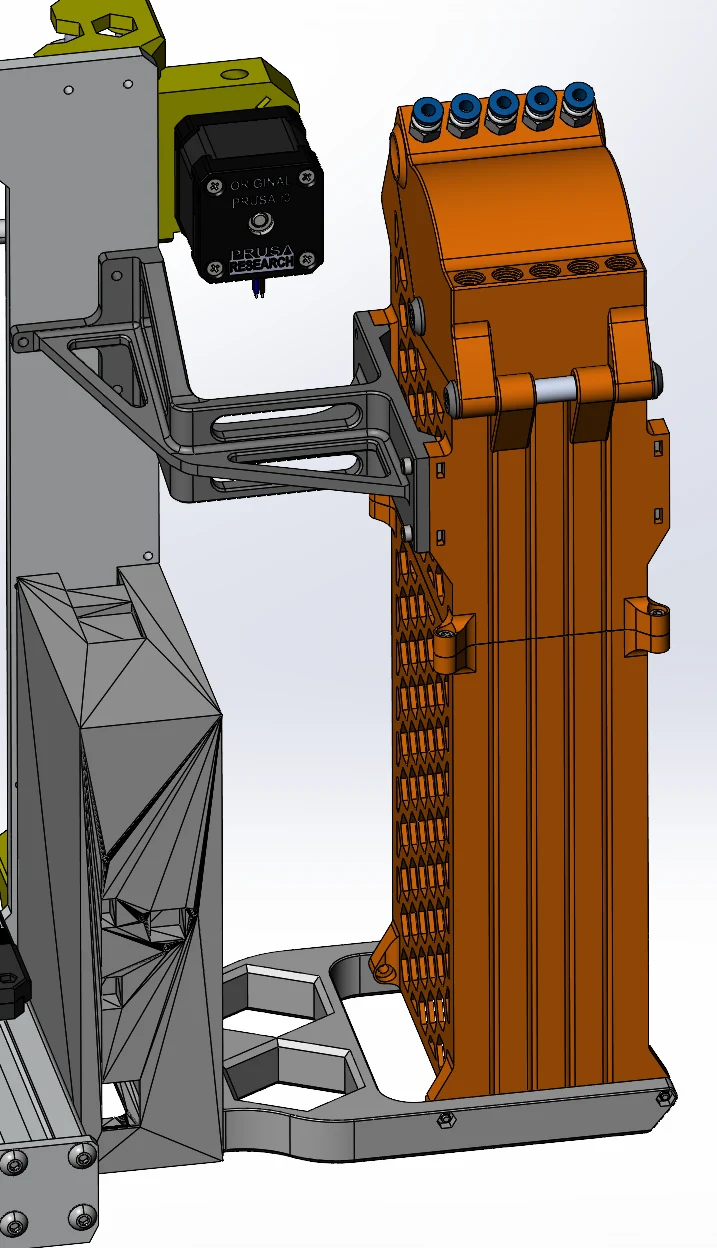

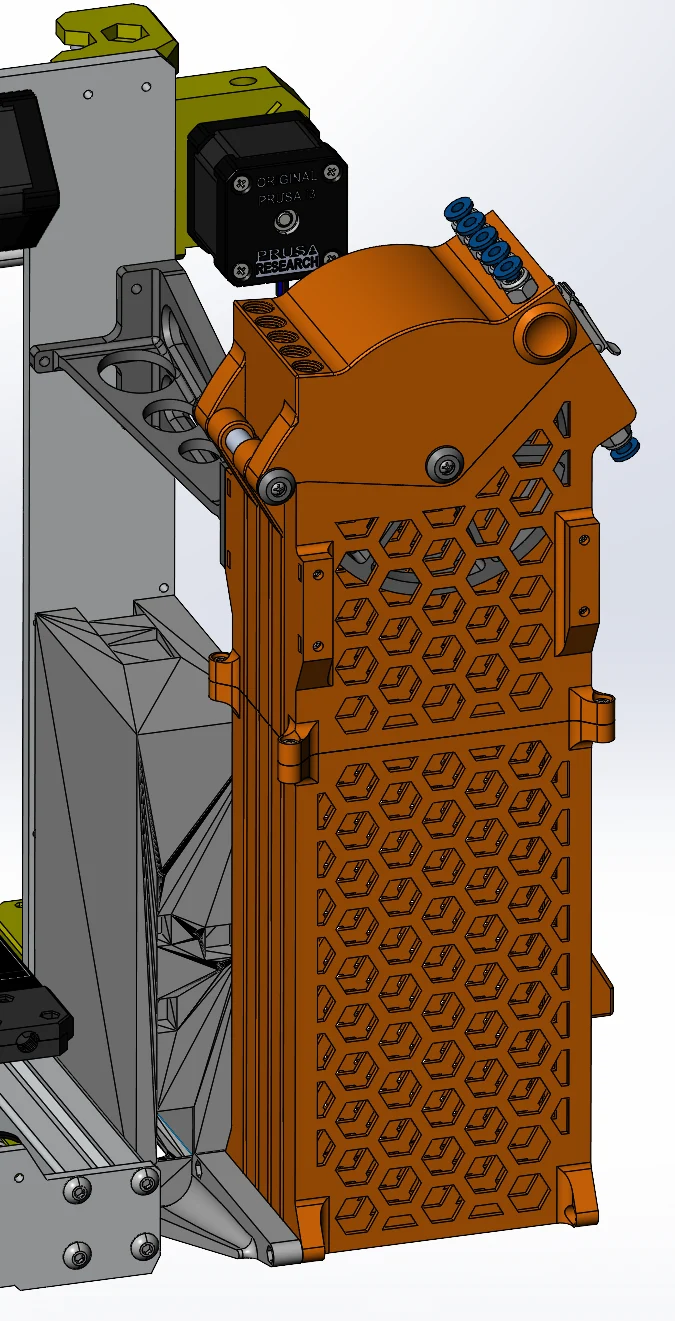

Верхний монтажный кронштейн имеет центральное отверстие, достаточно большое для прохождения USB-кабеля и подключения к основной плате (MK3). Также имеются отверстия для кабеля MMU.

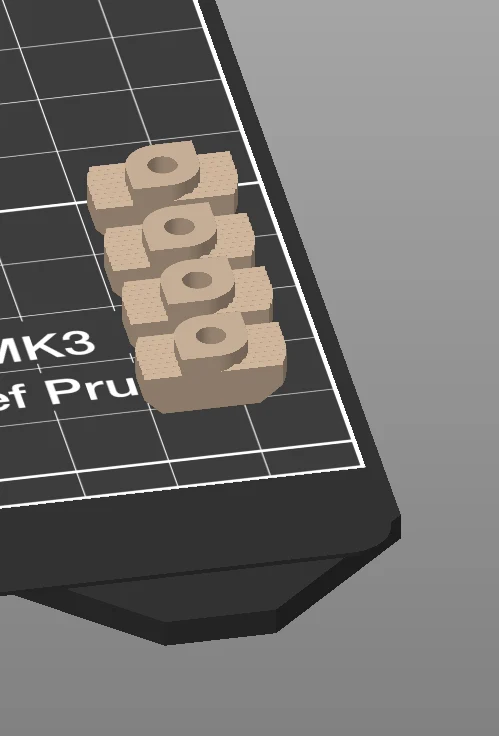

все детали, включая валы подшипников и гайки с Т-образными пазами, можно напечатать на 3D-принтере.
Боковые стороны имеют вертикальные ребра, что, помимо эстетики, помогает при печати, немного сокращая время заполнения.
На концах вала подшипника и защелке использовались винты для формирования резьбы.
Концы вала подшипника https://www.mcmaster.com/99461A825/
Металлическая защелка https://www.mcmaster.com/99461A173/
Квадратные гайки M3x.5 используются для верхнего монтажного кронштейна и, в зависимости от производственного допуска, входят в пазы с легким трением.
Если вы используете боковые трубные фитинги с восходящей подачей, я добавил функцию управления трубками для прокладки труб.
Я считаю, что он немного уже, а ширина больше, чтобы можно было увеличить диаметр колеса и радиус изгиба нити. В более ранней итерации я обнаружил, что некоторые материалы PLA ломаются под нагрузкой.

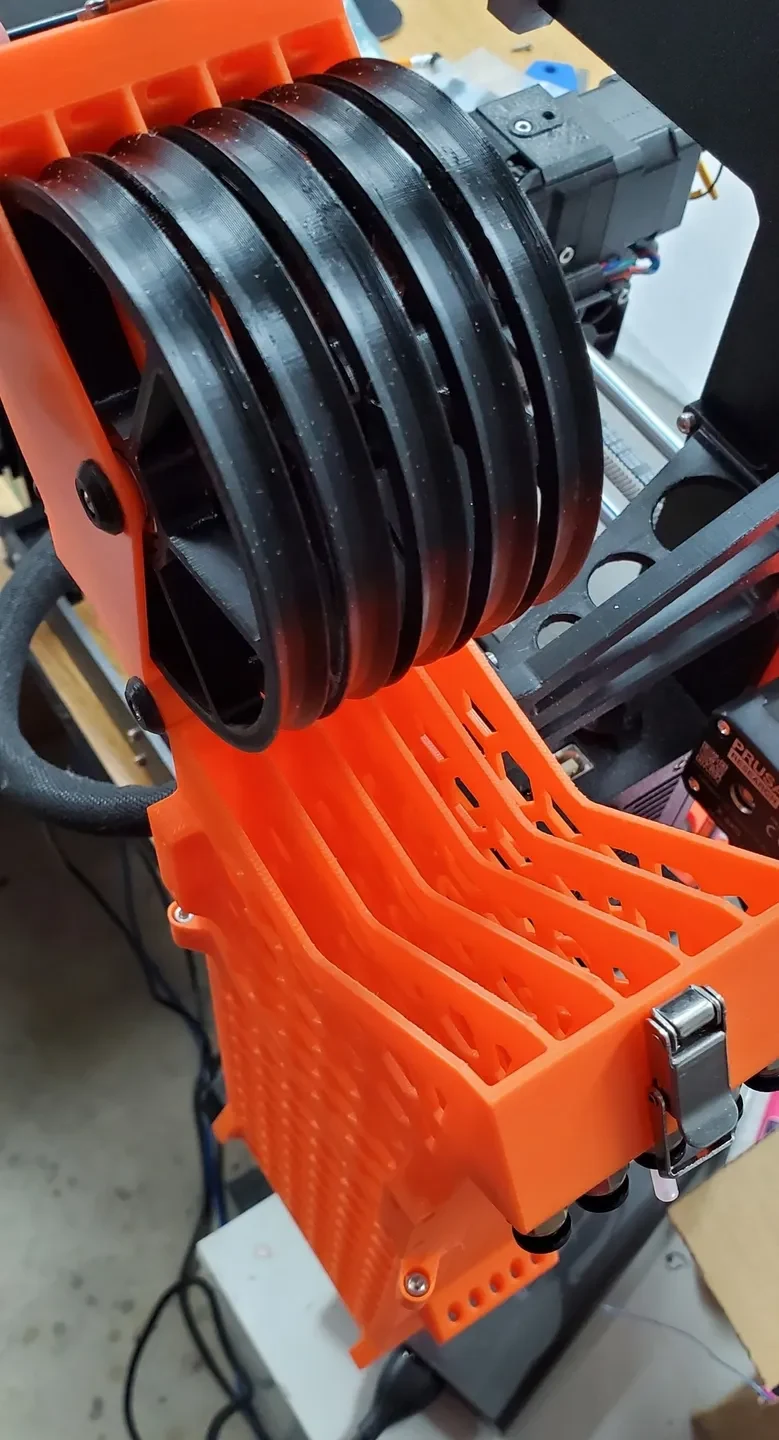

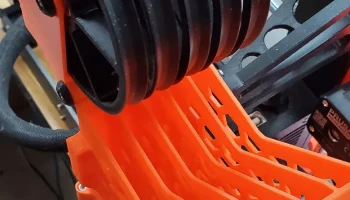

Колеса имеют V-образную форму для дополнительного направления/зазора нити.

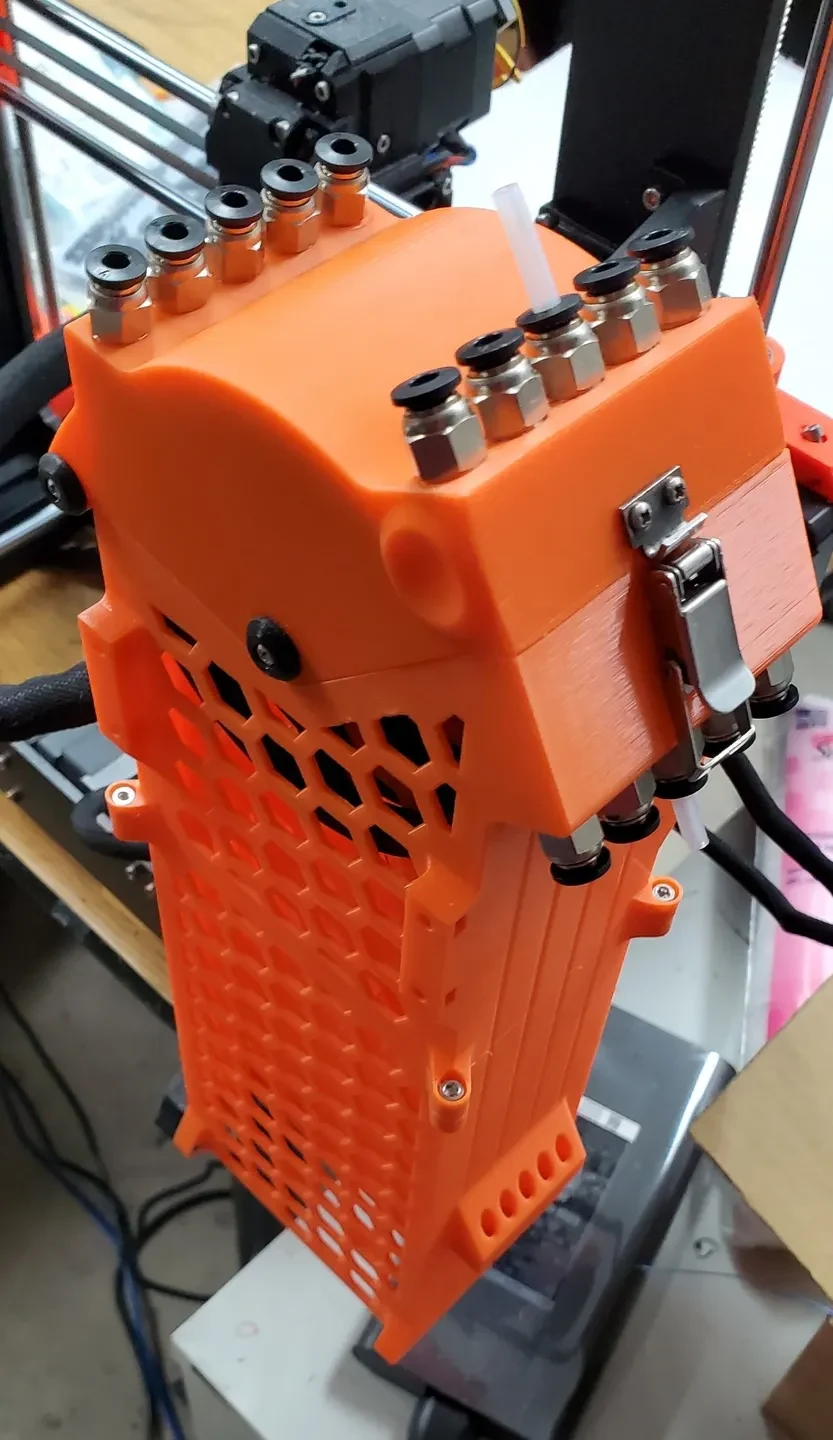

Есть 2 разных буферных колпачка. один представляет собой один ряд фитингов, а другой — двойной для установок, в которых катушки монтируются над принтером. Сборка .step содержит двойную версию.

Примечание о крепежах монтажного кронштейна: они одинаковы для MK3 и MK4 для крепления к буферу, однако в настоящее время я не могу подтвердить длину крепежа верхнего монтажного кронштейна MK4, необходимую для крепления к раме MK4. вам может понадобиться 3 штуки длиной 12 мм. Возможно, кто-то сможет прокомментировать необходимую длину.

Материалы:

Крепежи:

(4) Винт с резьбой № 3 x 3/8 дюйма с крестообразным шлицем.
https://www.mcmaster.com/99461A825/
(4) Винт с резьбой № 2 x ¼ дюйма с крестообразным шлицем.
https://www.mcmaster.com/99461A173/
(4) Винт M3x0,5 x 10 мм с головкой под торцевой ключ
ПРИМЕЧАНИЕ. Для крепления верхнего кронштейна к раме принтера потребуются еще 3 кронштейна.
https://www.mcmaster.com/91292A113/
(4) Винт M3x0,5 x 12 мм с головкой под торцевой ключ
https://www.mcmaster.com/91292A114/
(2) Винт с головкой под торцевой ключ M3x0,5 x 14 мм
https://www.mcmaster.com/91292A027/
(2) Квадратная гайка M3x0,5 мм.
ПРИМЕЧАНИЕ: в конструкции предусмотрены 8 гаек, для конструкции верхнего монтажного кронштейна необходимы только 2.
https://www.mcmaster.com/97258A101/
(8) Шестигранная гайка M3x0,5 мм.
https://www.mcmaster.com/91828A211/

Подшипники:

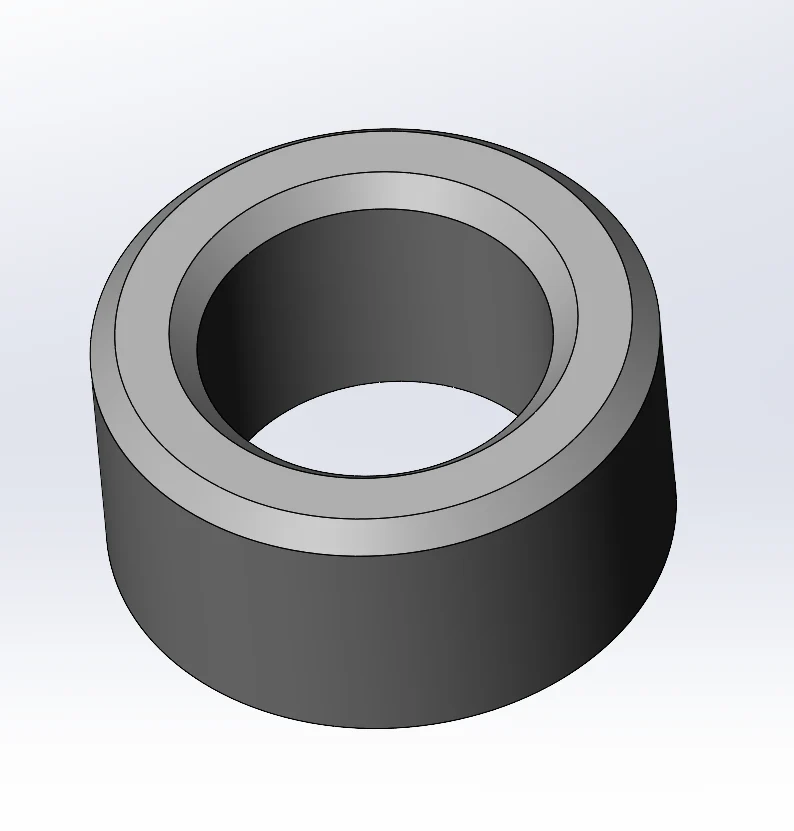

(5) Экранированный шарикоподшипник 608-2Z
https://www.mcmaster.com/5972K501/
ПРИМЕЧАНИЕ. Найдите подшипники с низким сопротивлением вращению. Некоторые из найденных мной подшипников были заполнены более густой/жесткой смазкой.

Фитинги:

(10) обычные пневматические муфты PC4-M10, я нашел на Amazon упаковки по 10 и 20 штук.

Защелка для рисования:

(1) Плотно удерживающая защелка
https://www.mcmaster.com/1794A51/
Также на Alibaba: https://www.alibaba.com/product-detail/TS-163-3-Cash-Dispensers-Medical_60399012262.html?spm=a2700

Печать Примечания:

Я напечатал все детали корпуса и крышки из PLA, все остальные детали.
