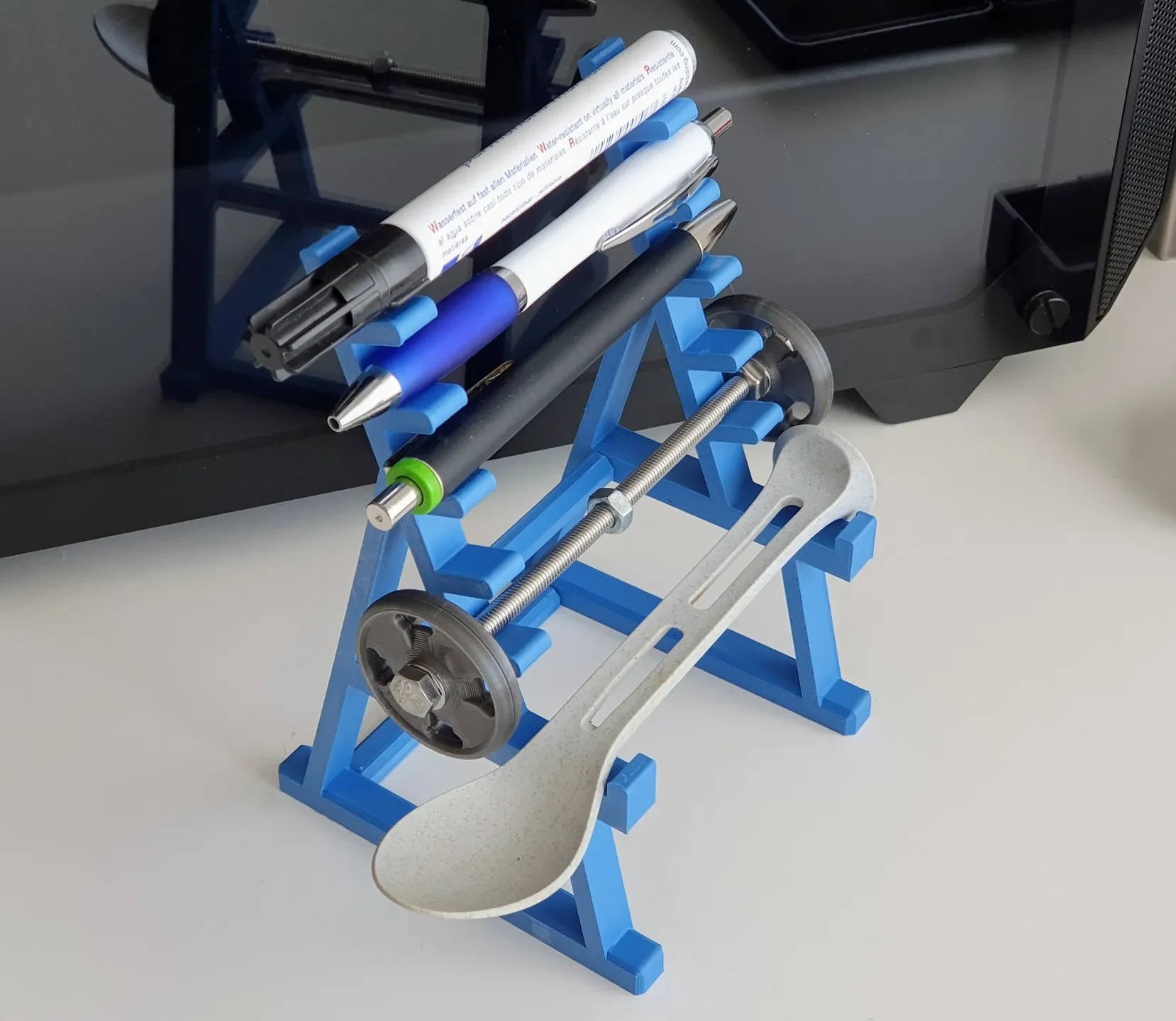

Многоцелевая мини-стойка для спортзала......
Это стойка для гири, вдохновленная вашим районным спортзалом, размером с письменный стол, чтобы вы могли продемонстрировать, как сильно вы любите поднимать ручки во время работы.
Файлы моделей имеют правильную ориентацию для печати и не требуют каких-либо корректировок перед нарезкой.
Соединители могут потребовать последующей обработки из-за очень жестких допусков, т. е. удаления некоторого материала с запрессованных соединителей (цветные поверхности).

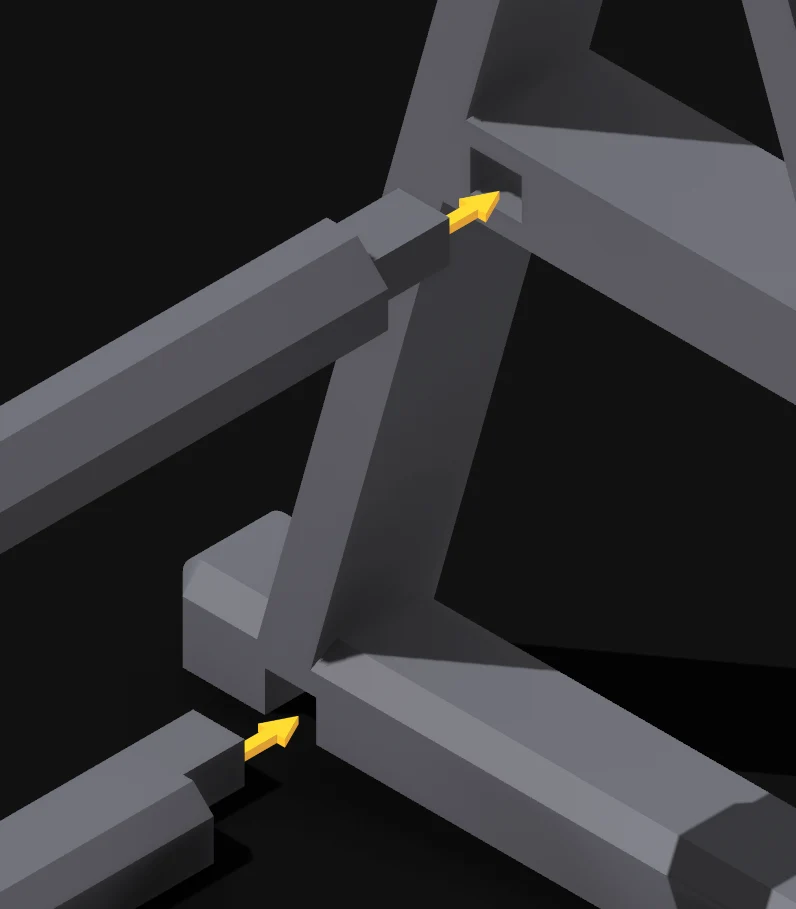

Сборка
То же самое для левого и правого.
Убедитесь, что оба разъема вставлены до упора и плотно прилегают.
Обратите особое внимание на то, чтобы нижний разъем располагался на одном уровне с нижней частью основных ножек, чтобы он имел надежную опору и не раскачивался.
Авторские права на стрелки: Isometric Arrow Vectors от Vecteezy

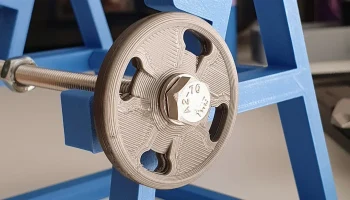

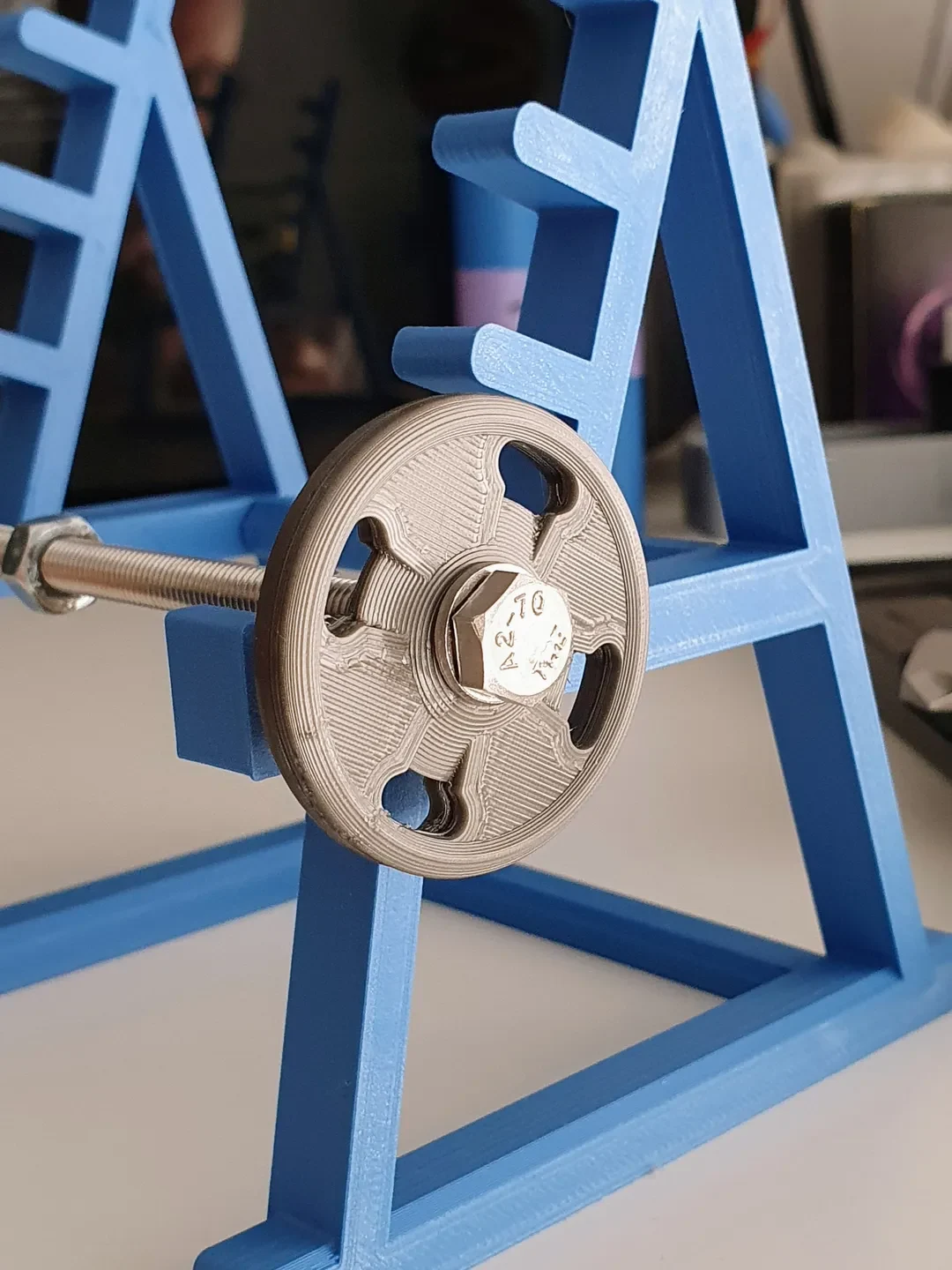

Штанга требует некоторого ��ополнительного оборудования:

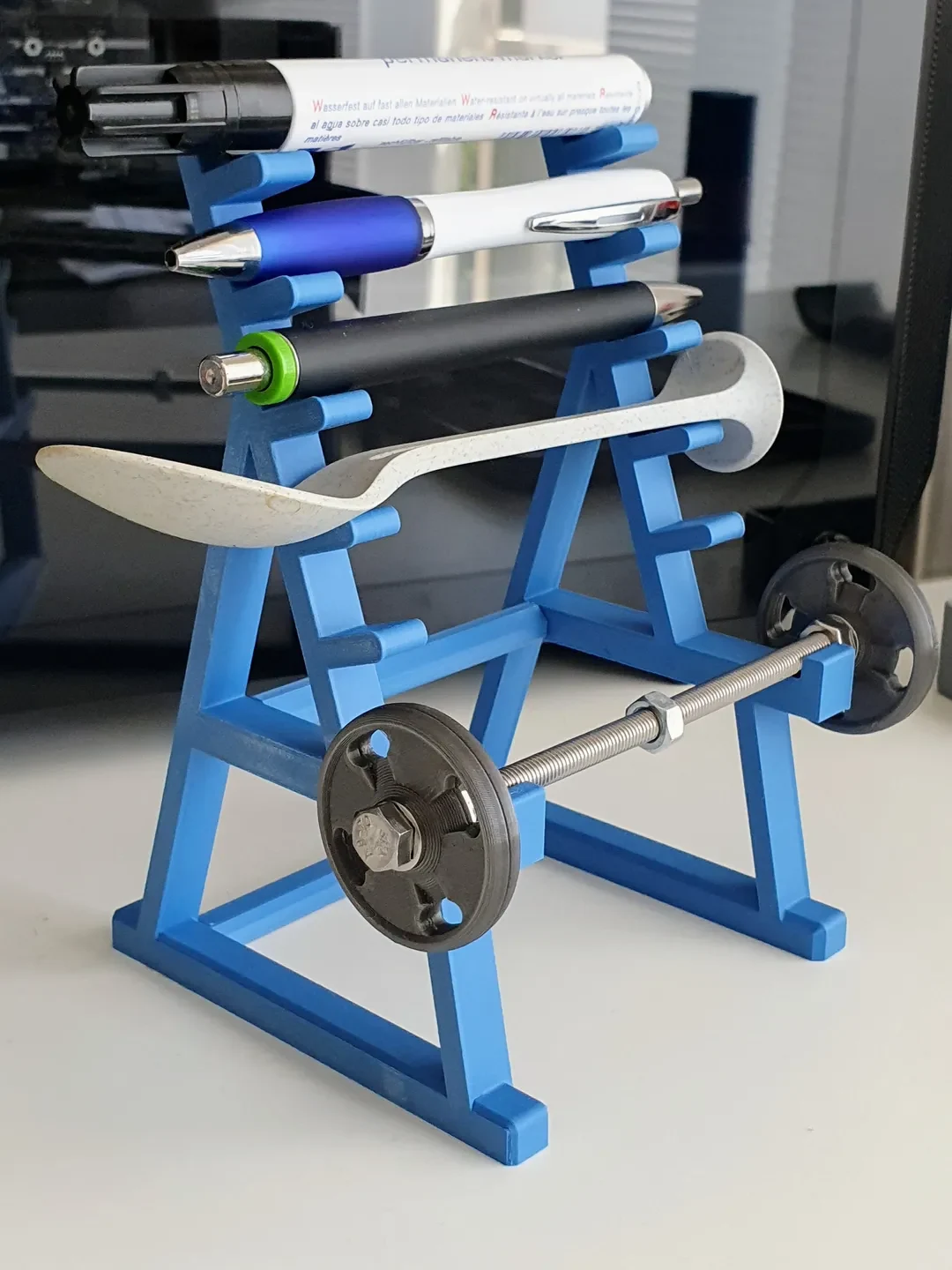

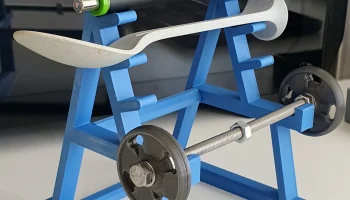

Вариант 1 (как показано на фото)
Два винта М5 70 мм.
Три ореха
Четыре шайбы
Вариант 2
Стержень с резьбой М5 140 мм.
Четыре ореха
Четыре шайбы
→ Распечатайте 4 половинки диска (файл «WeightsRack_Disk_4_halves.3mf») и соберите их с помощью дополнительного оборудования по мере необходимости.
Размеры модели:
Если вам нужны какие-либо корректировки модели для вашего конкретного случая использования, просто напишите мне по адресу:
philippebraum@gmail.com
Журнал изменений
— 13.06.23
> Переработанный дизайн весовых пластин.
Отказ от ответственности:
Модель на 100% мое собственное творение.
Однако идея этой модели у меня возникла из других предложений в Интернете, продающих этот продукт.
Я решил создать и построить свою собственную модель вместо того, чтобы покупать ее.
Вот почему я решил сделать эту модель бесплатной для использования в любых целях (в том числе коммерческих) только с указанием авторства.
