Приспособление для склеивания магнитов Gridfinity......

Предыстория и вдохновение

Мне очень понравился стиль захваченного магнита, который использовал EM, и я установил с его помощью около 60 магнитов. Это работало хорошо, но у меня возникли проблемы с некоторыми отверстиями для магнитов, имеющими более жесткие допуски. Будучи нетерпеливым, я не хотел ждать, пока клей закрепится на незакрепленных отверстиях.

Я вдохновился дизайном Кмейстакса и разработал способ снятия магнитов с установочного приспосо��ления. Эта первоначальная версия довольно сырая, и ее сборка требует некоторого времени, ремиксы приветствуются!

Обзор

Примечание. Эта конструкция основана на магнитах размером 6x3 мм, так как это то, что у меня осталось.

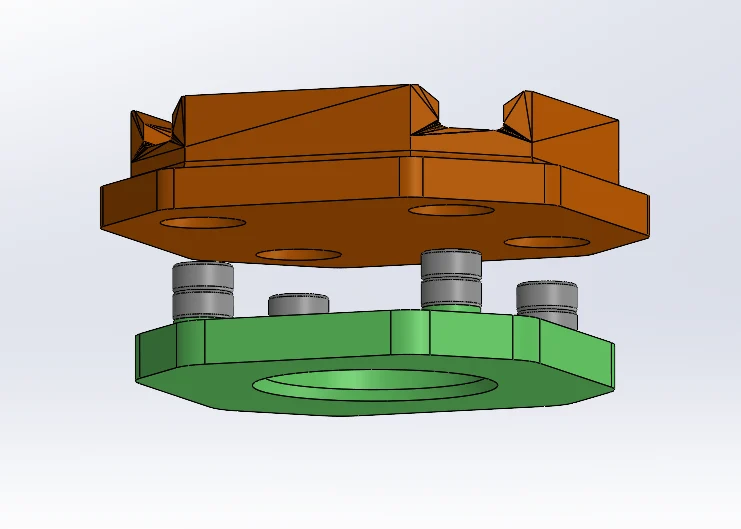

Конструкция состоит из двух частей: магнитодержателя и опорной пластины.

На магнитный носитель наклеены 4 комплекта по два магнита. Они действуют как стойки, которые вставляются в опорную пластину. Вероятно, вы могли бы обойтись всего лишь одним магнитом на конце более длинного поста, напечатанного на 3D-принтере, но я оставлю это в качестве упражнения для читателя...

Опорная пластина в основном разработана EM с добавлением пары удобных функций.

Настройки печати

Я печатал их слоем PETG толщиной 0,2 мм с соплом 0,6 мм.

Сборка

Эта часть немного сложная. Хитрость заключается в том, чтобы использовать как можно меньше клея.

Склейте 4 комплекта по два магнита вместе. Итак, у вас есть 4 стопки по два магнита в каждой.
Вставьте стопку из двух магнитов в отверстие на задней стороне опорной пластины. Используйте еще один магнит на передней стороне, чтобы удерживать их на месте. Повторите для всех 4 углов.
Нанесите немного клея на открытую часть магнита.
Используйте крошечные выступы на держателе, чтобы выровнять держатель по магнитам.
Держите его и надейтесь, что вы не нанесли слишком много клея.
Снимите 4 незакрепленных магнита на передней стороне опорной пластины.
Отсоедините держатель от опорной плиты, и, надеюсь, магниты прилагаются к нему.
Использование
Просто сложите две тарелки вместе
Нагрузите магниты на передней части опорной плиты.
Вставьте магниты
Снимите переноску, чтобы оставить магниты в мусорном ведре.
Сделайте следующий

Редактировать 06.01.2023:

Добавлен V2 основания с немного большим зазором для магнитов на случай, если они склеятся не по центру.
Добавлены некоторые настройки печати.

Редактировать 09.01.2023:

Не знаю, почему я не видел этого раньше, но у Джулса есть очень похожее приспособление, которое, вероятно, легче собрать.
