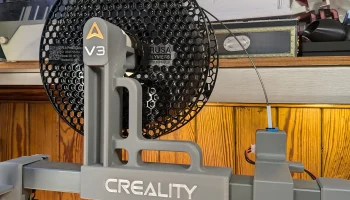

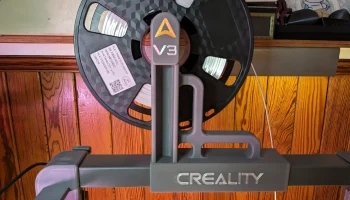

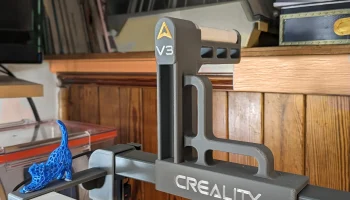

Верхний держатель катушки Ender-3 V3 (обратная сторона).....

Примечание. Этот держатель катушки предназначен для работы с измененным кронштейном датчика нити, например, кронштейном датчика нити по оси Z Ender-3 V3 или верхним кронштейном датчика нити Ender-3 V3.

Примечание. Не подойдет для модели Plus, поскольку ее рама имеет другой размер. Смотрите мою коллекцию Ender-3 V3 Plus.

Хотя я считаю, что Ender-3 V3 довольно превосходен, элемент Core XZ означает, что возврат по оси Z включает в себя большие движения вверх и вниз, которые стягивают длинную нить с катушки, которой затем некуда деваться, когда головка снова возвращается к станине. При предоставленной настройке нить накала выталкивается сзади справа, между основной проводкой, и это немного беспорядок (и теоретически может зацепиться).

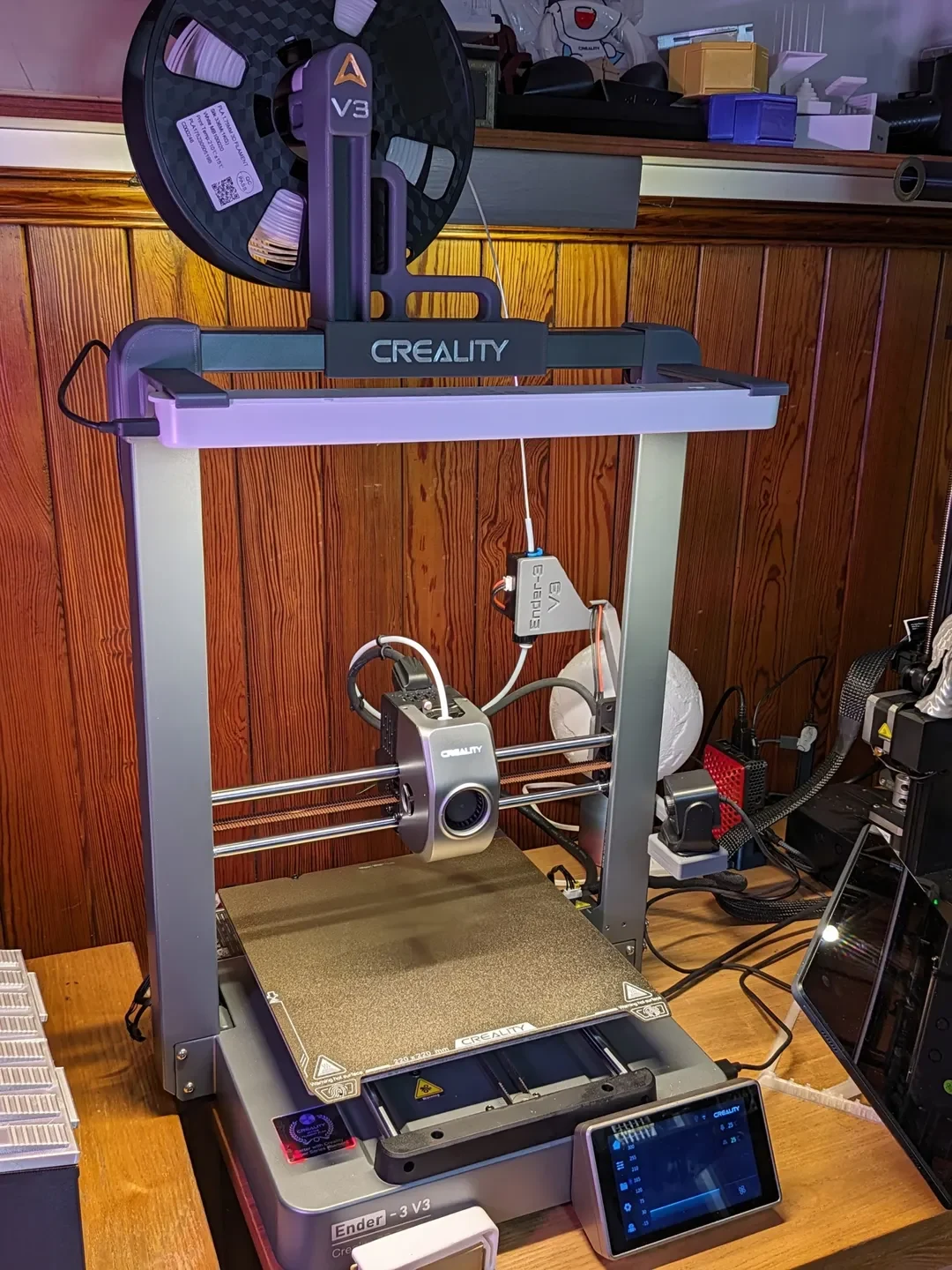

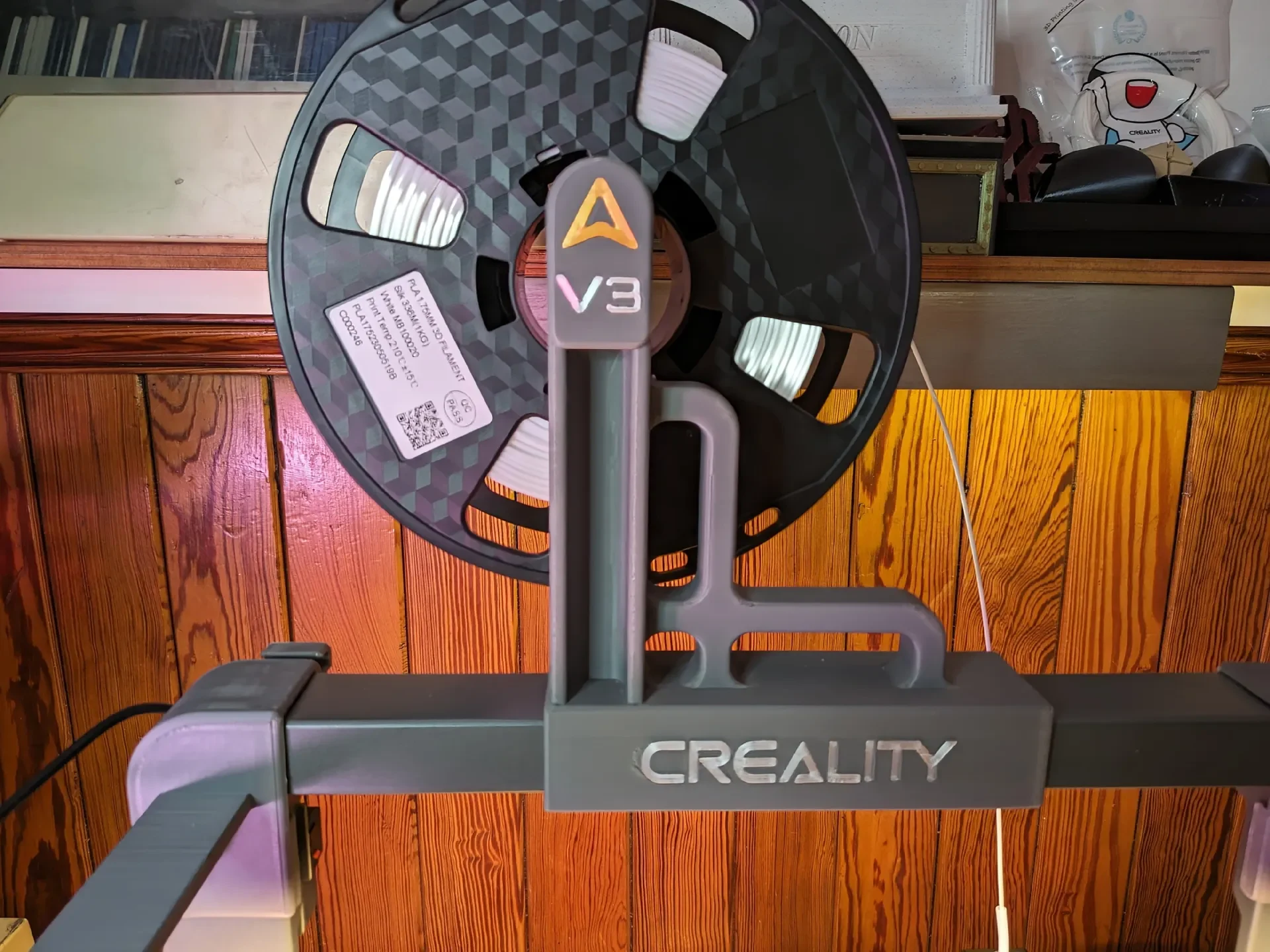

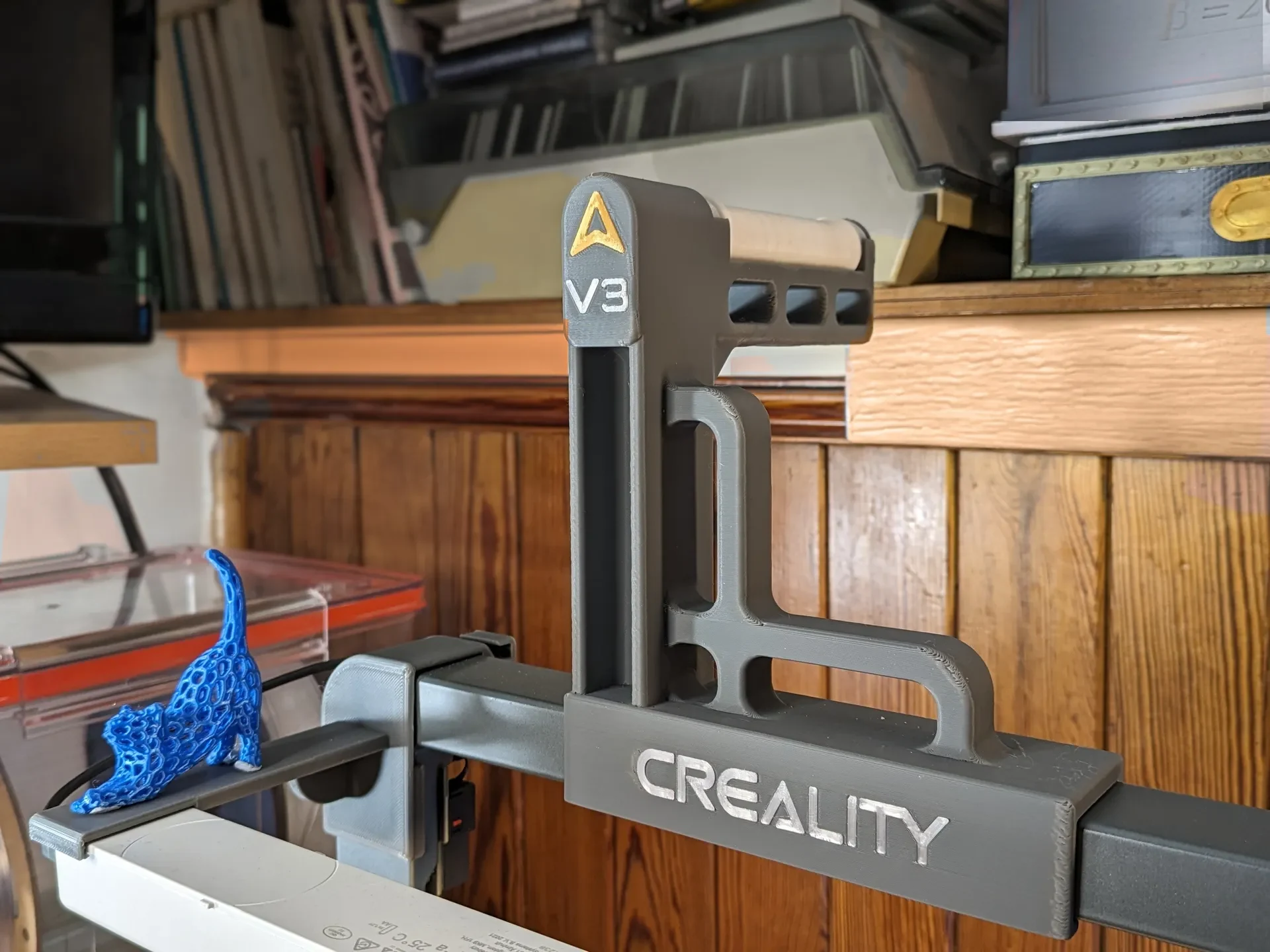

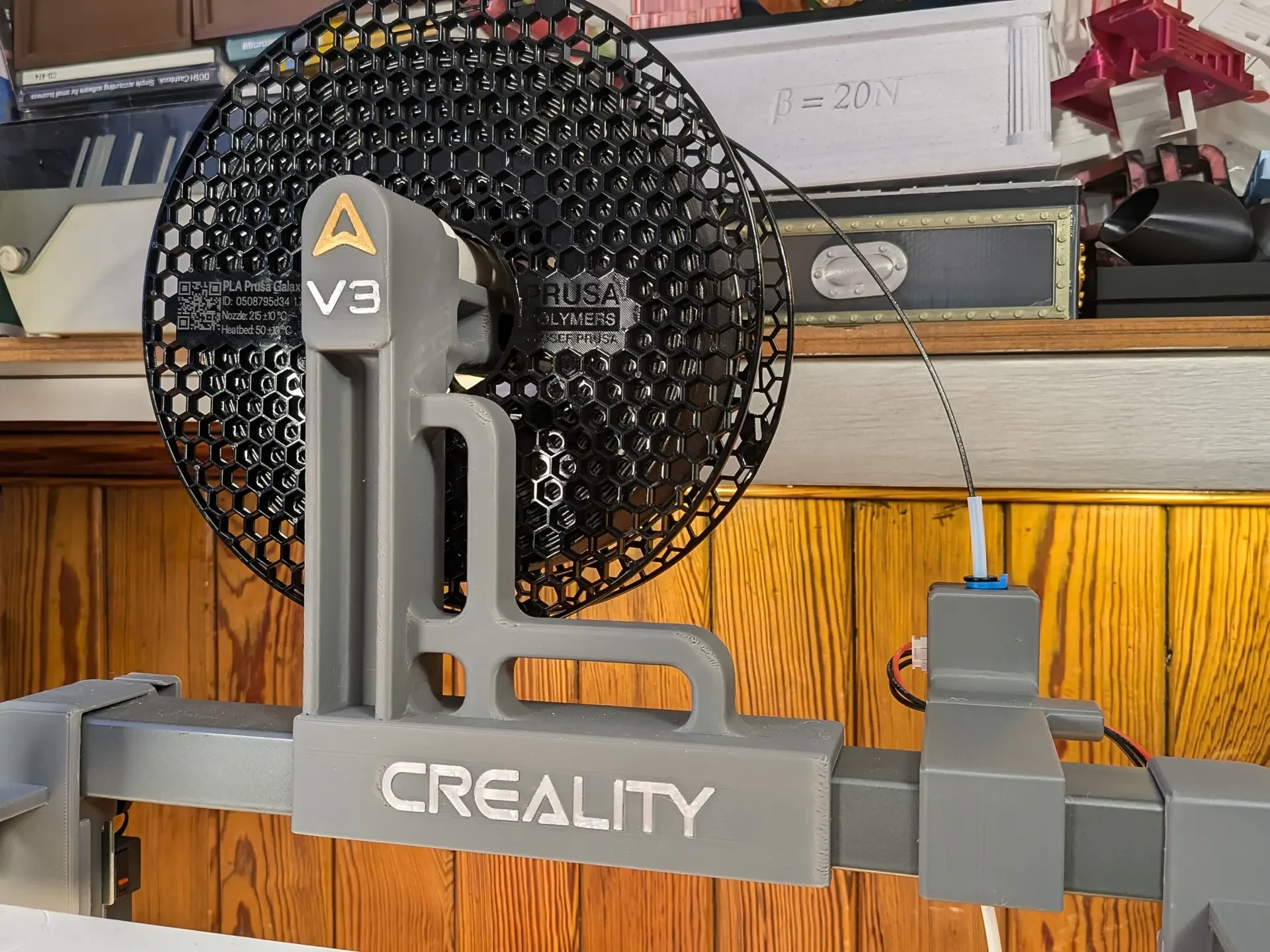

Это крепление крепится к верхней части рамы, отводя нить от правой стороны принтера. Если хотите, вы можете обойти датчик нити, в противном случае я разработал два кронштейна, которые перемещают датчик нити для работы с этим креплением (см. Выше).

Печать

Я напечатал их из PLA+, используя 4/4/4 стены/верх/низ и 15% заполнение 3D Honeycome (или Gyroid). Он напечатан под углом 45% (для отделки и прочности) и едва помещается на моей кровати размером 220x220 — ему нужны опоры, и его нужно размещать на кровати под углом. Вот где я использовал Support Paint в Orce Slicer:

А вот так это выглядело на кровати:

Это может показаться большой поддержкой, но я бы предпочел убедиться, что детали правильно соединяются посередине после нескольких часов печати и что внешние поверхности выглядят чистыми.

Я также включил несколько логотипов и текста оснастки. Они, конечно, не обязательны, но эффект мне нравится. Если они вам не подходят, попробуйте немного отрегулировать компенсацию XY (может иметь значение даже 0,05 мм), чтобы сделать их немного тоньше.

Роликовый механизм и размеры верхней рамы взяты из этой модели:

Настольный держатель катушки K1/K1 Max

Роликоподшипники из этой превосходной коллекции:

Печать на месте подшипников

Я включил сюда стандартную и свободную версии подшипника M608. Небольшая обработка внутренних поверхностей плюс немного сухого спрея из ПТФЭ творят чудеса.

Сборка

Рамка зафиксируется в верхней части корпуса принтера. Сначала зацепите его сзади, затем подайте вперед, пока передняя часть не защелкнется под рамой. Он спроектирован так, чтобы быть достаточно плотным, чтобы не вибрировать и не перемещаться (кроме движения влево и вправо, чтобы лучше подходить для катушек разного диаметра) и выдерживать вес полной катушки. Это одна из причин, по которой я использовал PLA+ — я не думаю, что, например, Silk PLA выдержит такое… Хотя можно попробовать PETG.

При необходимости выберите кронштейн датчика накаливания, затем выполните полное возвращение всех осей в исходное положение, чтобы убедиться, что ничто не мешает. Добавьте катушку нити, пропустите ее и запустите Input Shaping. Тогда мы закончили!

Это попытка поработать с дизайном CoreXZ — возможно, это не лучший метод. Оставляйте отзывы о любых проблемах и/или улучшениях, которые могут у вас возникнуть.
