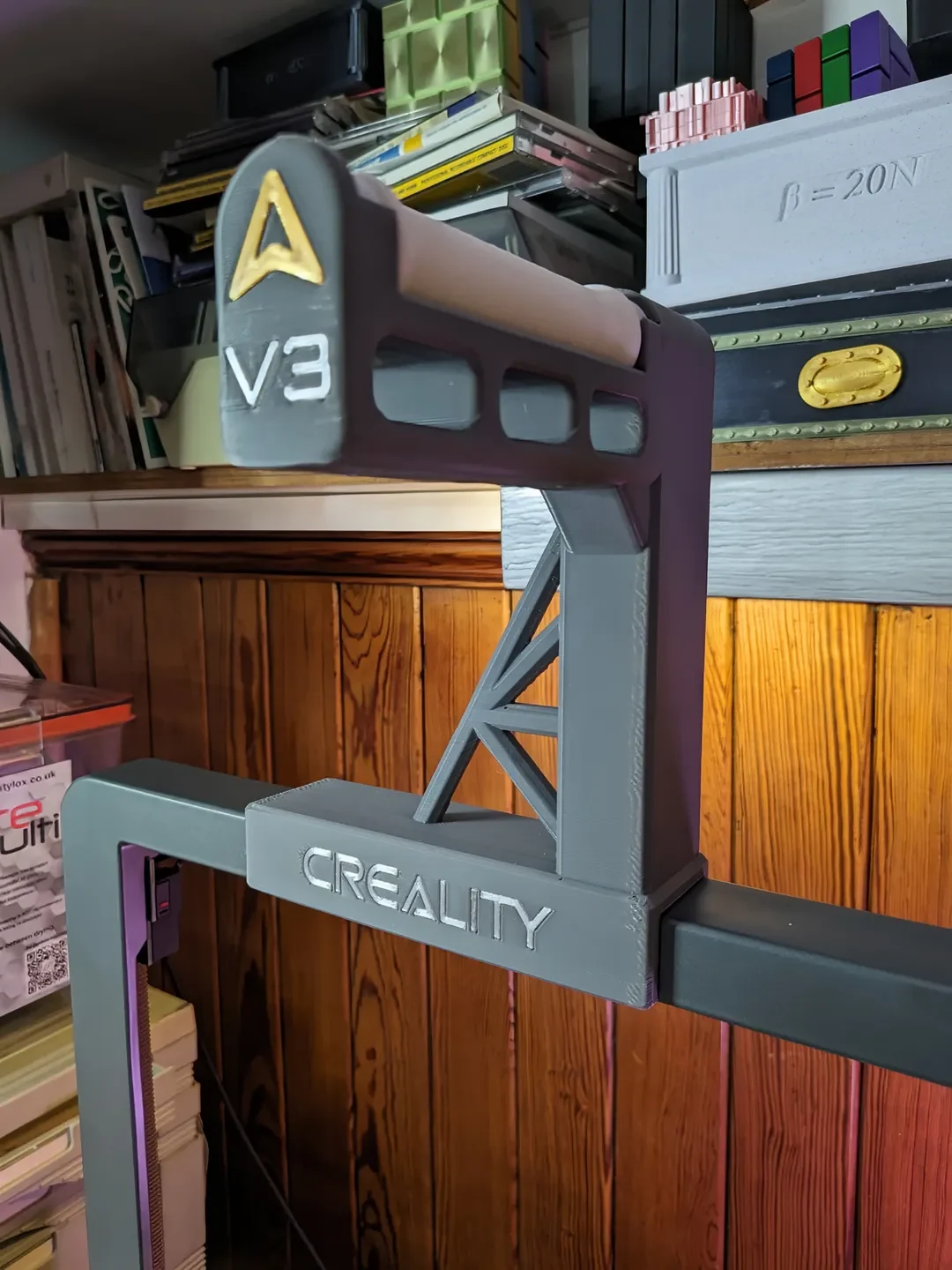

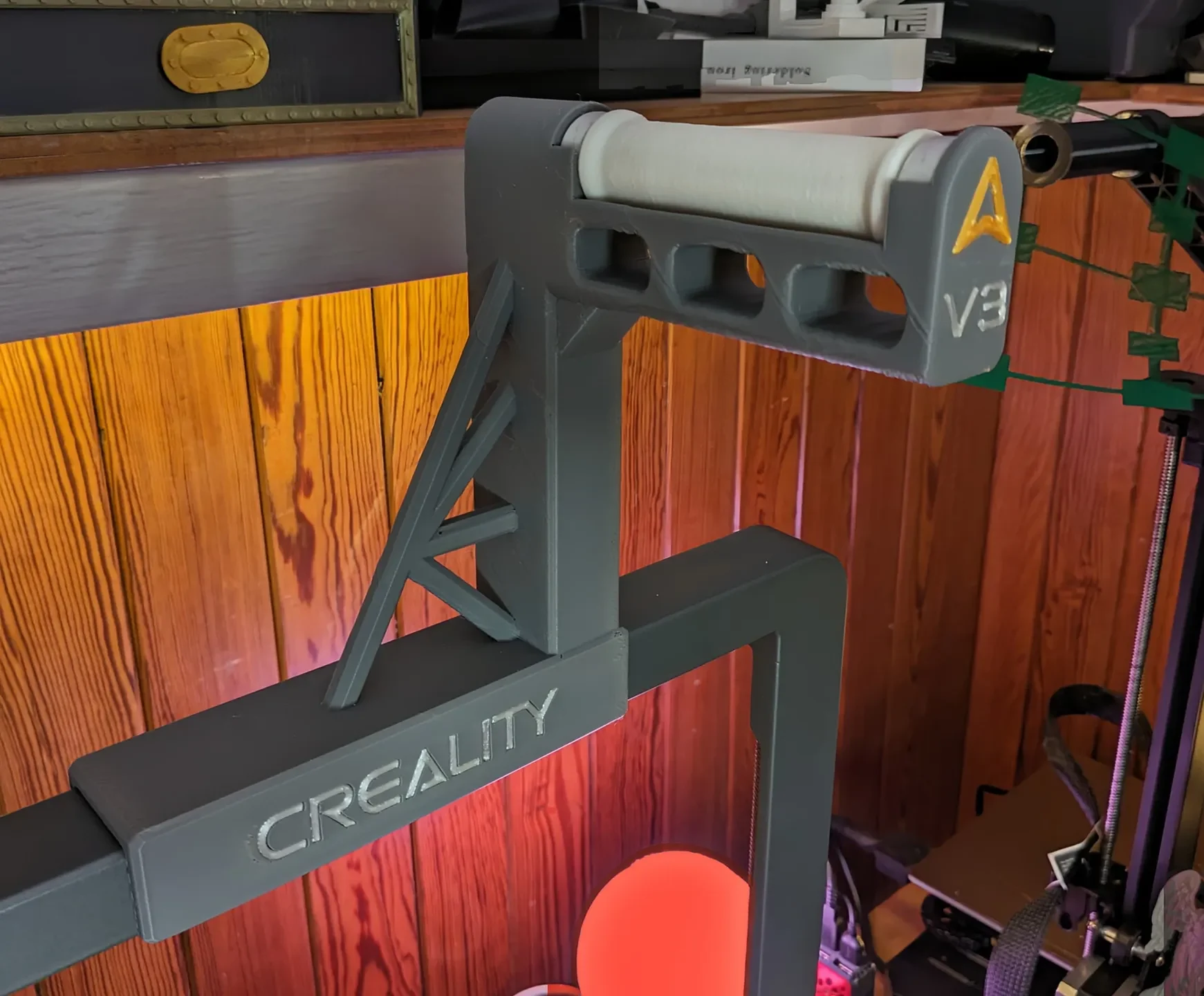

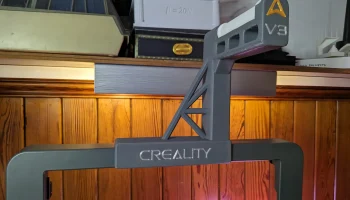

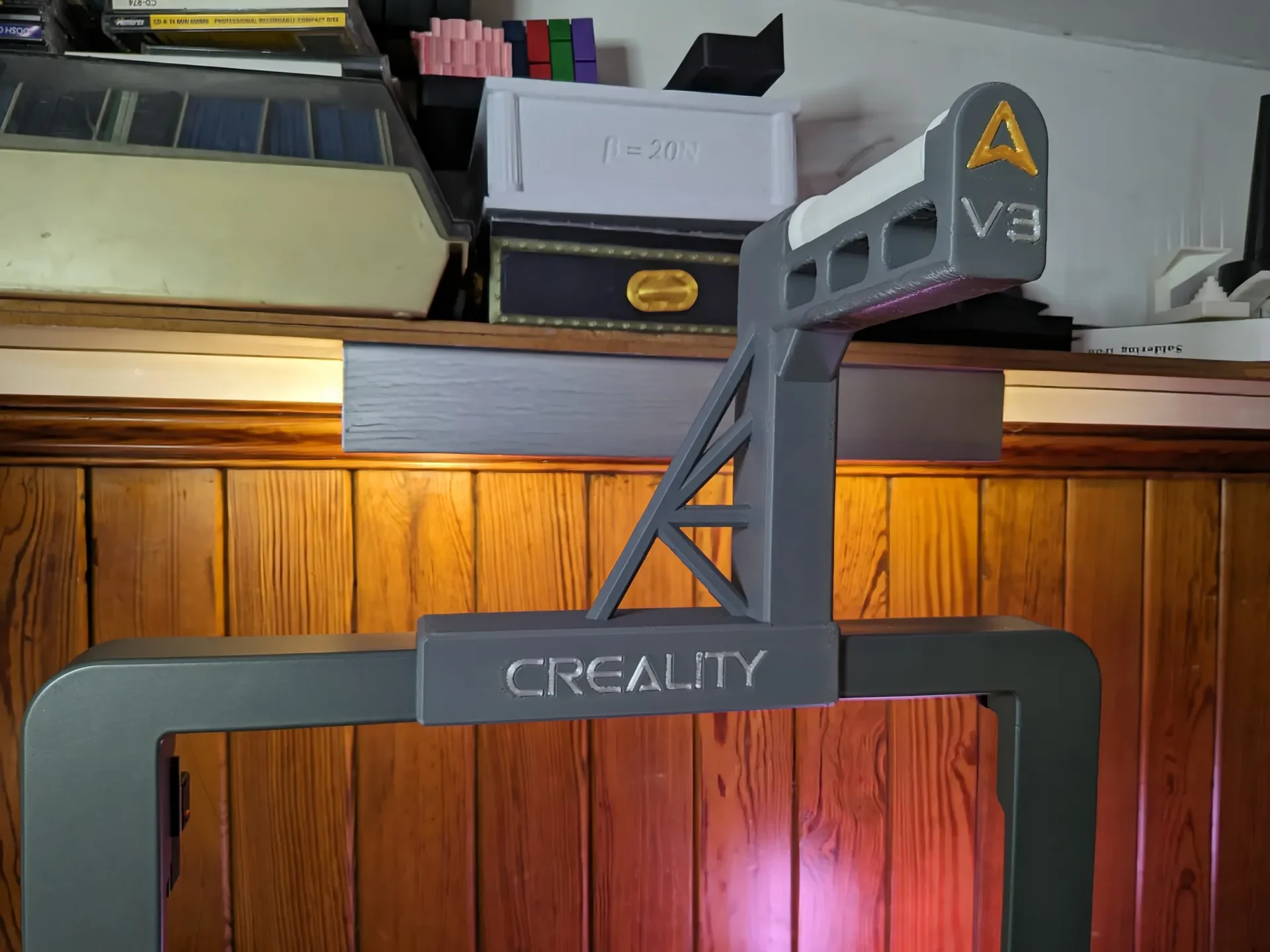

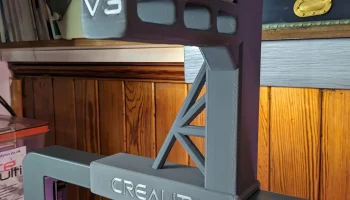

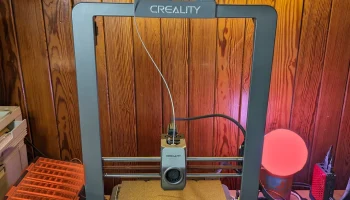

Верхний держатель катушки Ender-3 V3 (передняя сторона).....

Примечание. Этот держатель катушки предназначен для обхода датчика нити. Для получения информации о держателе катушки, поддерживающем перестановку датчика нити, см. Верхний держатель катушки Ender-3 V3 (обратная сторона).

Что случилось с Creality и их непопулярным в последнее время позиционированием держателей катушек? Серия K1 выделяется в этом плане, но E3V3 тоже не пользуется большой популярностью. Это почти удваивает ширину занимаемой площади принтера и может привести к запутывани�� нити в проводке. Тот факт, что все они поставляются с альтернативными держателями катушек, которые можно распечатать, как бы показывает, что они это знают...

В любом случае, мне показалось, что модель держателя катушки, поставляемая в комплекте с E3V3, немного скучна, поэтому я разработал свою собственную. Он также имеет то преимущество, что его можно закрепить болтами. Он был разработан в CAD OnShape и напечатан с помощью Orca Slicer на Creality K1 и Creality Ender-3 V3. Для рамы я использовал PLA+, но для остальных частей подойдет любой тип PLA (особенно шелк для логотипов).

Кроме того, вам понадобятся 2 болта M3x10 или M3x12 и 2 подшипника M608 — я включил несколько распечатанных на месте, которые мне очень хорошо подошли (см. Ниже).

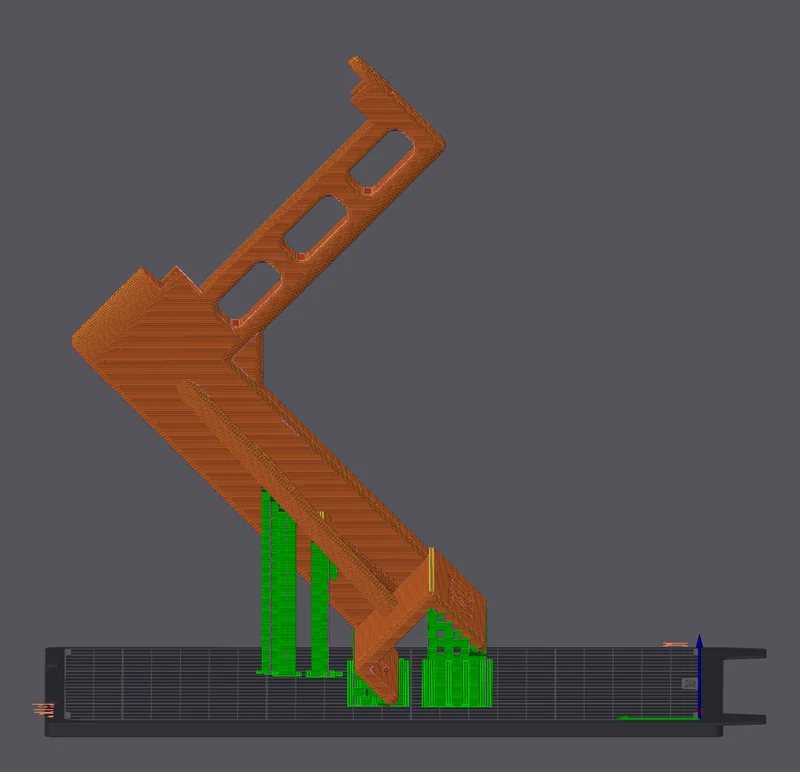

Рамка предназначена для печати под углом с некоторыми опорами. Опоры минимальны и не затрагивают передние визуальные поверхности. Я обнаружил, что все они легко отсоединяются. Вот изображения того, где я поместил вспомогательную краску в Orce Slicer, вместе с предварительным просмотром:

Я также включил несколько логотипов и текста оснастки. Они, конечно, не обязательны, но эффект мне нравится. Если они вам не подходят, попробуйте немного отрегулировать компенсацию XY (может иметь значение даже 0,05 мм), чтобы сделать их немного тоньше.

Роликовый механизм и размеры верхней рамы взяты из этой модели:

Настольный держатель катушки K1/K1 Max

Роликоподшипники из этой превосходной коллекции:

Печать на месте подшипников

Я включил сюда стандартную и свободную версии подшипника M608.

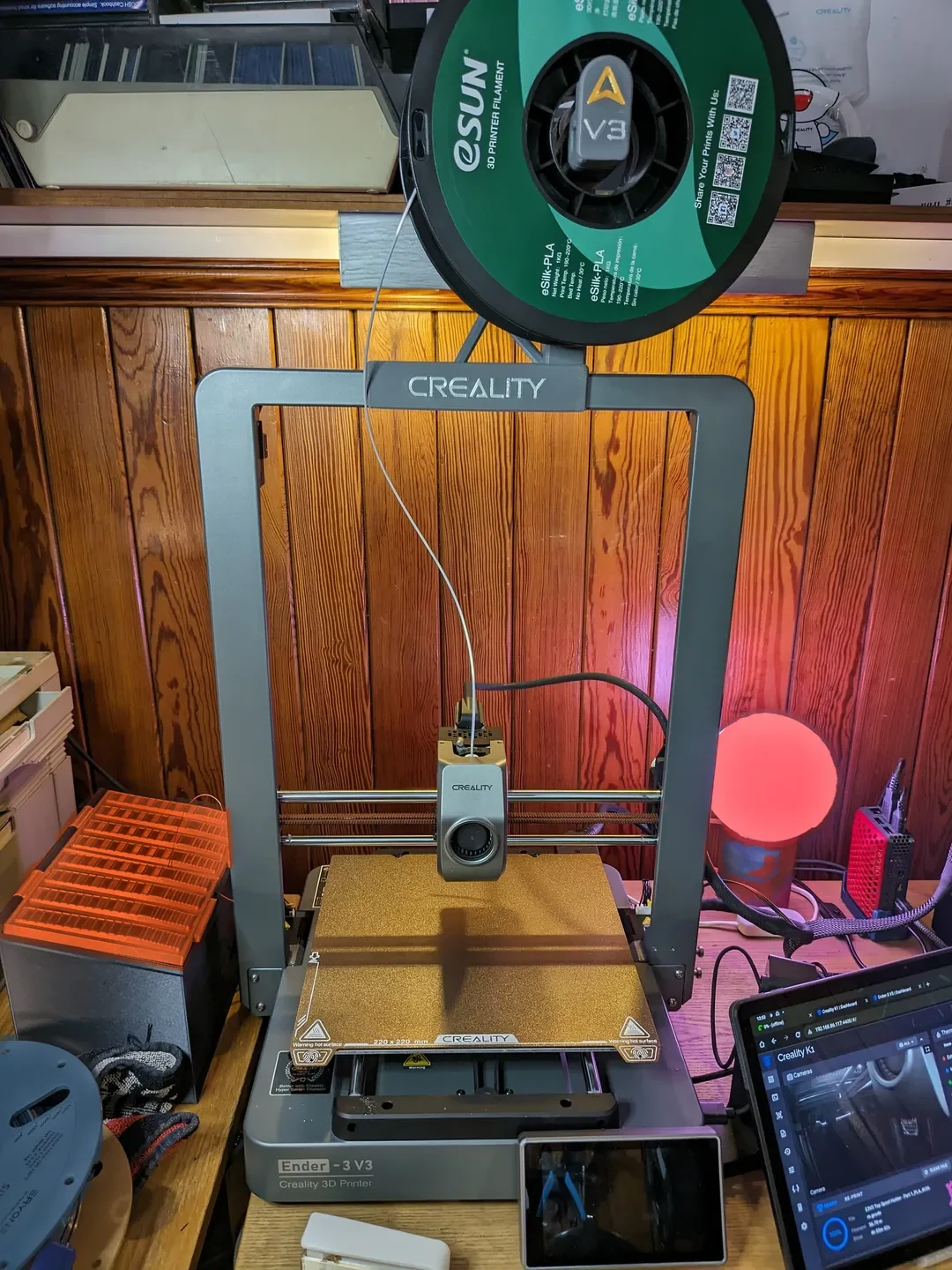

После распечатки и сборки держатель должен вставиться в верхнюю часть рамы E3V3, просто наклоните его сзади. Затем вы можете прикрепить его к двум имеющимся отверстиям для винтов.

Я надеюсь, что вы найдете это полезным, публикуйте все, что вы делаете, а также любые проблемы или улучшения, которые могут у вас возникнуть.

ЭдинМедведьДракон

Коллекция E3V3

Это часть коллекции модов Ender-3 V3, разработанных с учетом эстетики принтера.
