Модернизация оси X MK3S+ LGX Shortcut, совместимая с натя...

Фон

Когда я впервые собрал свой Prusa i3 MK3S+ и уже имел стандартный хотэнд Slice Engineering Mosquito, я решил немедленно обновить стандартный экструдер / хотэнд в сборе, чтобы использовать комплект обновления BMG Prusa от Bondtech (специально для хотэнда Mosquito).

Как и многие, со временем я постепенно обновил и дополнил некоторые части своего принтера несколькими популярными обновлениями сообщества. В частности, одним из обновлений, которые я принял, было популярное обновле��ие оси X на основе Boogie Bear. Хотя это работало исключительно хорошо с установкой экструдера / хотэнда моего принтера, ориентированной на BMG, недавно я решил снова обновить свой узел экструдера / хотэнда до недавно выпущенного комплекта обновления Bondtech LGX Mosquito Shortcut Extrumer Prusa.

Учитывая механическую геометрию этой установки с вентиляторами хотенда и охлаждения детали в конфигурации «сэндвич» по обе стороны от экструдера/узла хотэнда, между вентиляторами и геометрией зажима при обновлении оси X Boogie возникают механические помехи из-за того, что зажимы наклонены внутрь к интерфейсам ходового винта оси Z (аспект конструкции, унаследованный от обновления оси X Bear). При запуске мастера калибровки принтера это может привести к множеству ошибок, включая неправильное измерение длины по оси X и сбой последовательности калибровки XYZ.

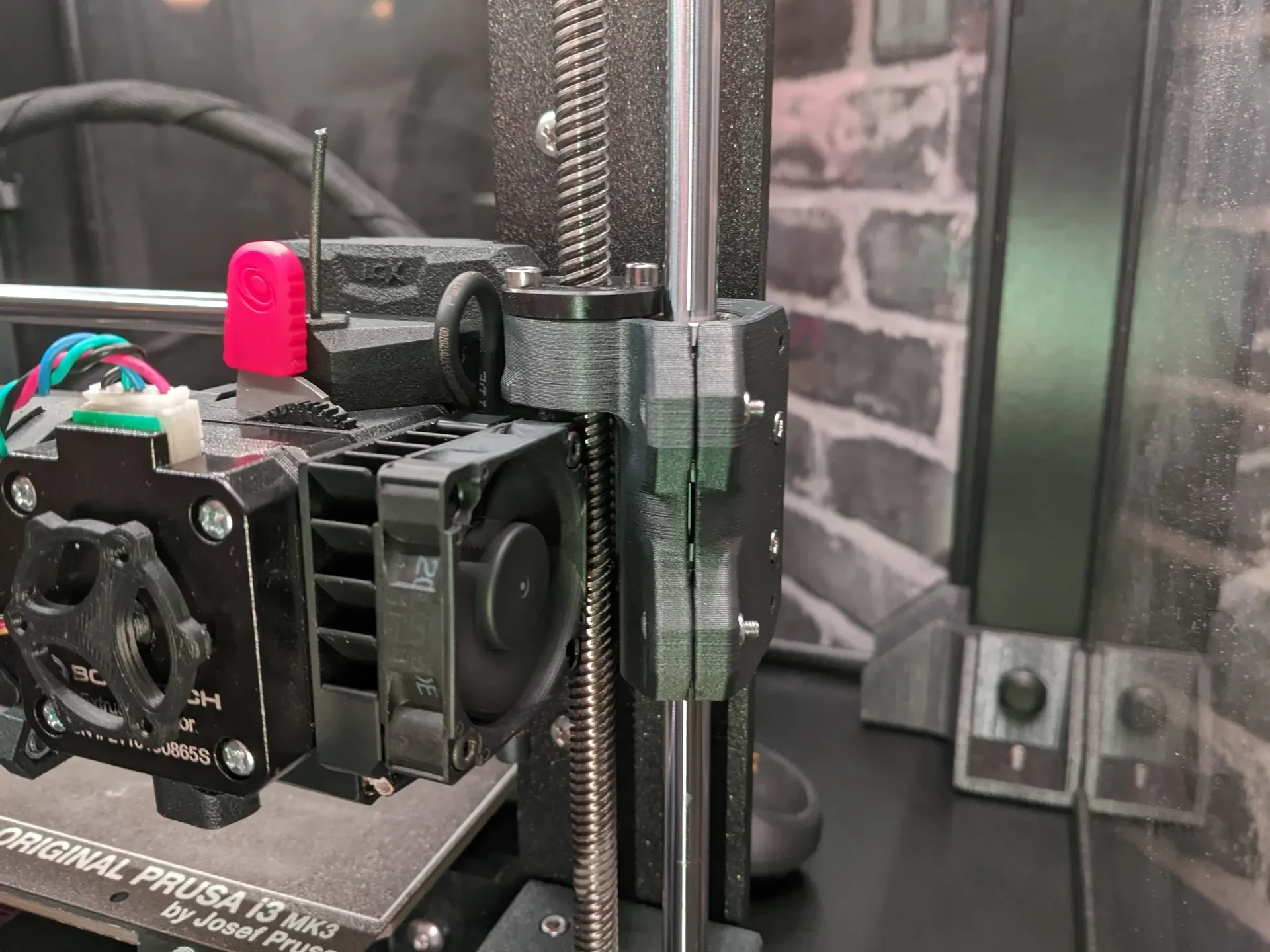

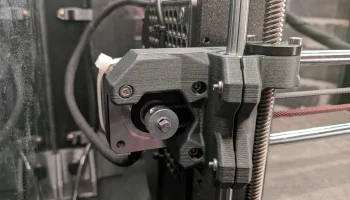

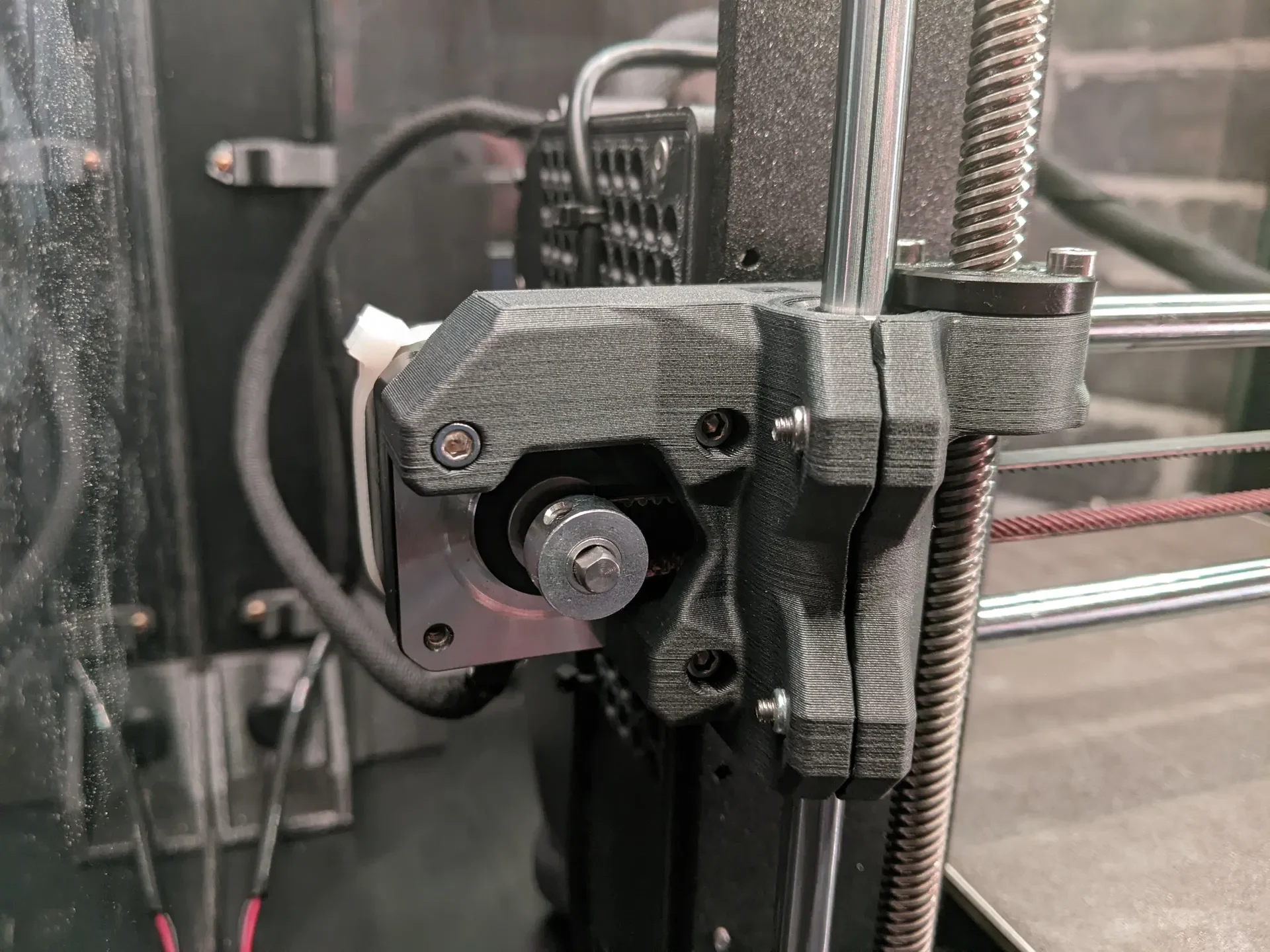

Чтобы исправить это, я перепроектировал это обновление, чтобы вместо этого наклонить зажимы наружу, что позволило избежать помех �� добиться правильного измерения длины по оси X. Вместо того, чтобы пытаться переделать оригинальное обновление Boogie, я решил вместо этого обратиться к исходному источнику обновления: частям обновления оси X Bear. Используя файлы Autodesk Fusion 360, предоставленные вместе с обновлением, я провел реверс-инжиниринг связанных файлов САПР и воссоздал их с нуля с вышеупомянутыми изменениями. Кроме того, я смешал свой собственный стиль проектирования механических компонентов и внес необходимые изменения в размеры, чтобы сделать детали совместимыми с узлом каретки оси X MK3S + / геометрией крепления ремня оси X.

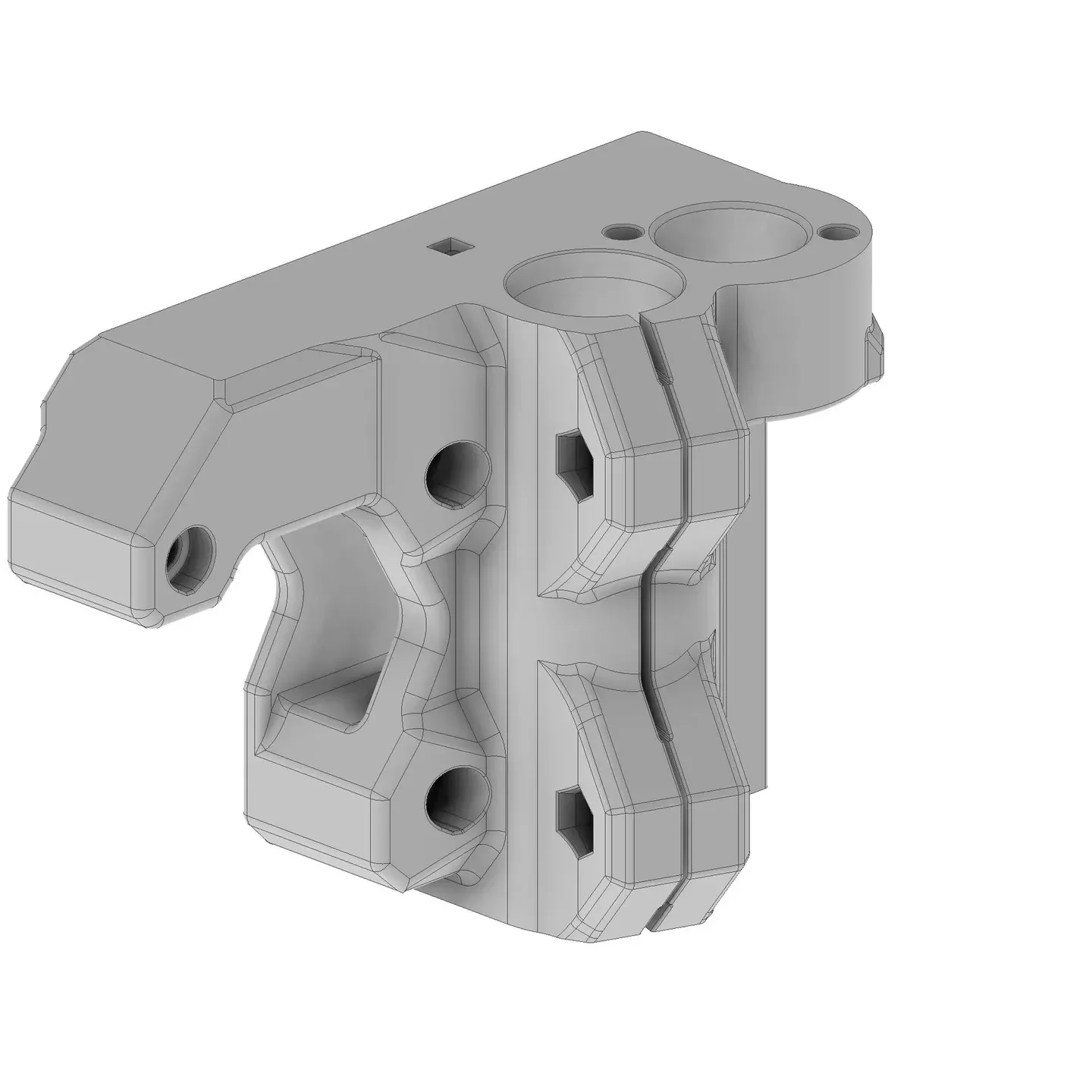

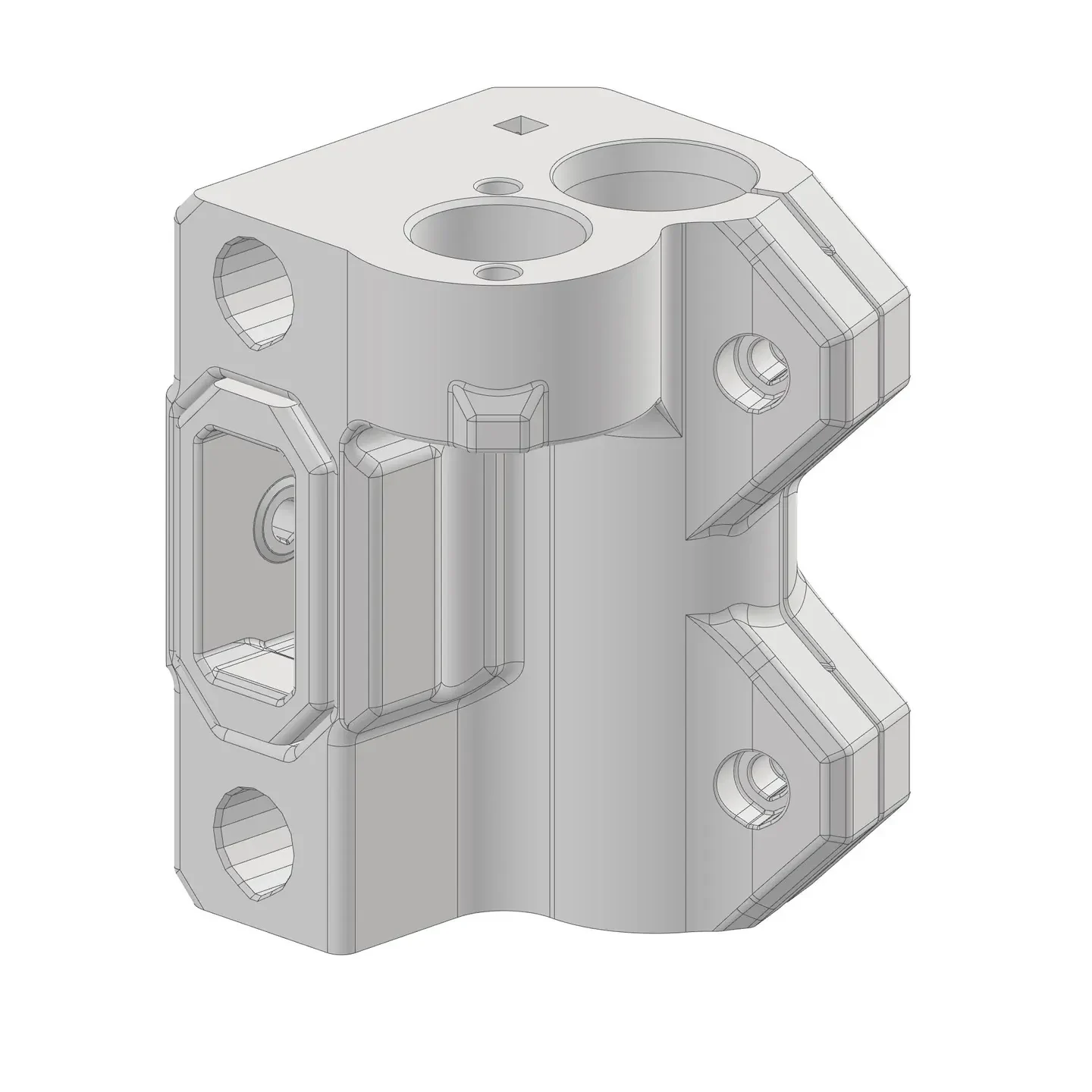

В дополнение к прикрепленным файлам *.STL я также включил файлы CAD *.STP, чтобы любой другой пользователь мог легче вносить любые будущие изменения/ремиксы.

Ключевые особенности:

Этот редизайн аналогичен тем, которые предлагались в вышеупомянутом обновлении Boogie и обновлении оси X Bear.

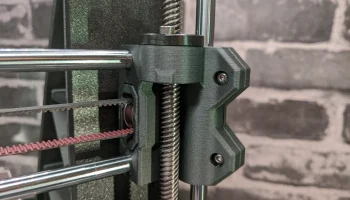

Легкодоступный механизм натяжения ремня по оси X.

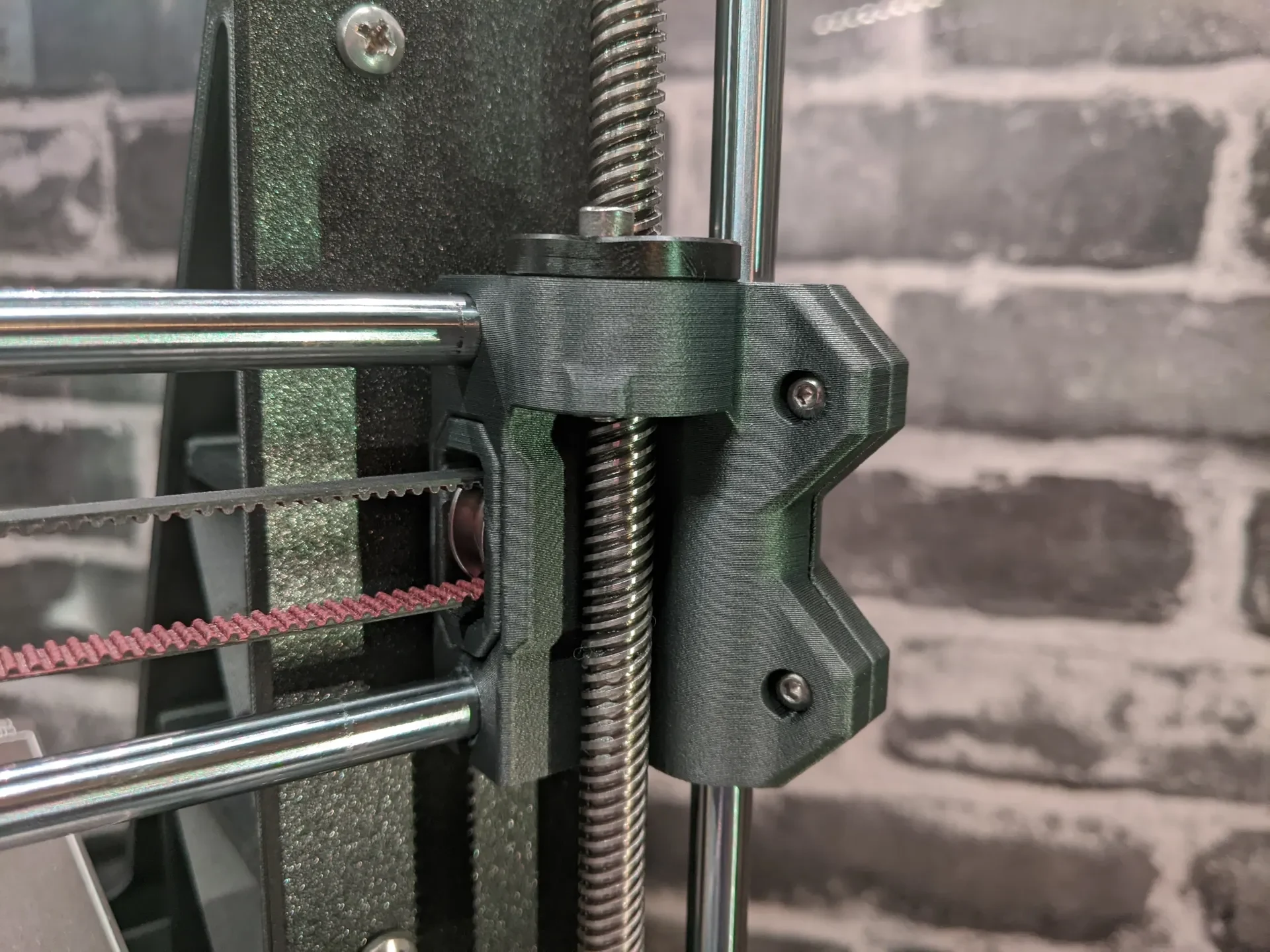

Зажимы шариковых втулок по оси Z помогают предотвратить потенциальное отсутствие фиксации и динамическое проскальзывание.

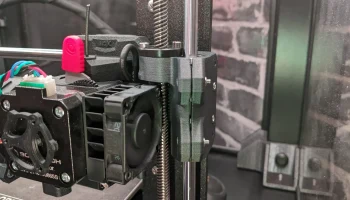

Эта конструкция позволяет поворачивать угол зажимов, чтобы не мешать работе комплекта модернизации экструдера Bondtech LGX Mosquito Shortcut Prusa.
Вставные концевые упоры для шариковых втулок оси Z, обеспечивающие плотную и идеальную посадку подшипника и предотвращающие проскальзывание внутрь.
Более жесткая, чем оригинальные детали, напечатанные по оси X.
Необходимое дополнительное оборудование:

В дополнение к стандартному оборудованию для печатных деталей по оси X MK3S+ для реализации этого обновления потребуется следующее дополнительное оборудование.

(6) Контргайки M3
(4) Используется для фиксации зажима шариковой втулки.
(2) Используется для фиксации/затяжки/регулировки вставки натяжителя.
Можно получить из сумки с запчастями MK3S+.
(4) Винты с шестигранной головкой и полукруглой головкой M3 x 14 мм
Используется для фиксации зажима линейного подшипника.
Это то, что у меня было под рукой, но я уверен, что некоторые винты из сумки с запчастями MK3S + тоже подойдут.
(2) Винты с шестигранной головкой M3 x 18 мм
Используется для фиксации/затяжки/регулировки вставки натяжителя.
Можно получить из сумки с запчастями MK3S+.
(1) Стальной установочный штифт диаметром 3 мм (длина: 16 мм)
Используется для крепления/фиксации промежуточного подшипника во вставке натяжителя.
Можно заменить винтом М3 или резьбовым стержнем, обрезанным по длине.
Рекомендуемые настройки печати:

Для своих отпечатков я использовал Prusament PC CF Blend (поскольку в настоящее время я нахожусь в процессе обновления всех печатных деталей моего принтера до этого материала) со следующими настройками печати:

Материал: смесь Prusament PC CF.
Периметры: 4
Заполнение: 50%
Узор заполнения: гироид
Высота слоя: 0,2 мм
Поддерживает: Нет

При этом я уверен, что
