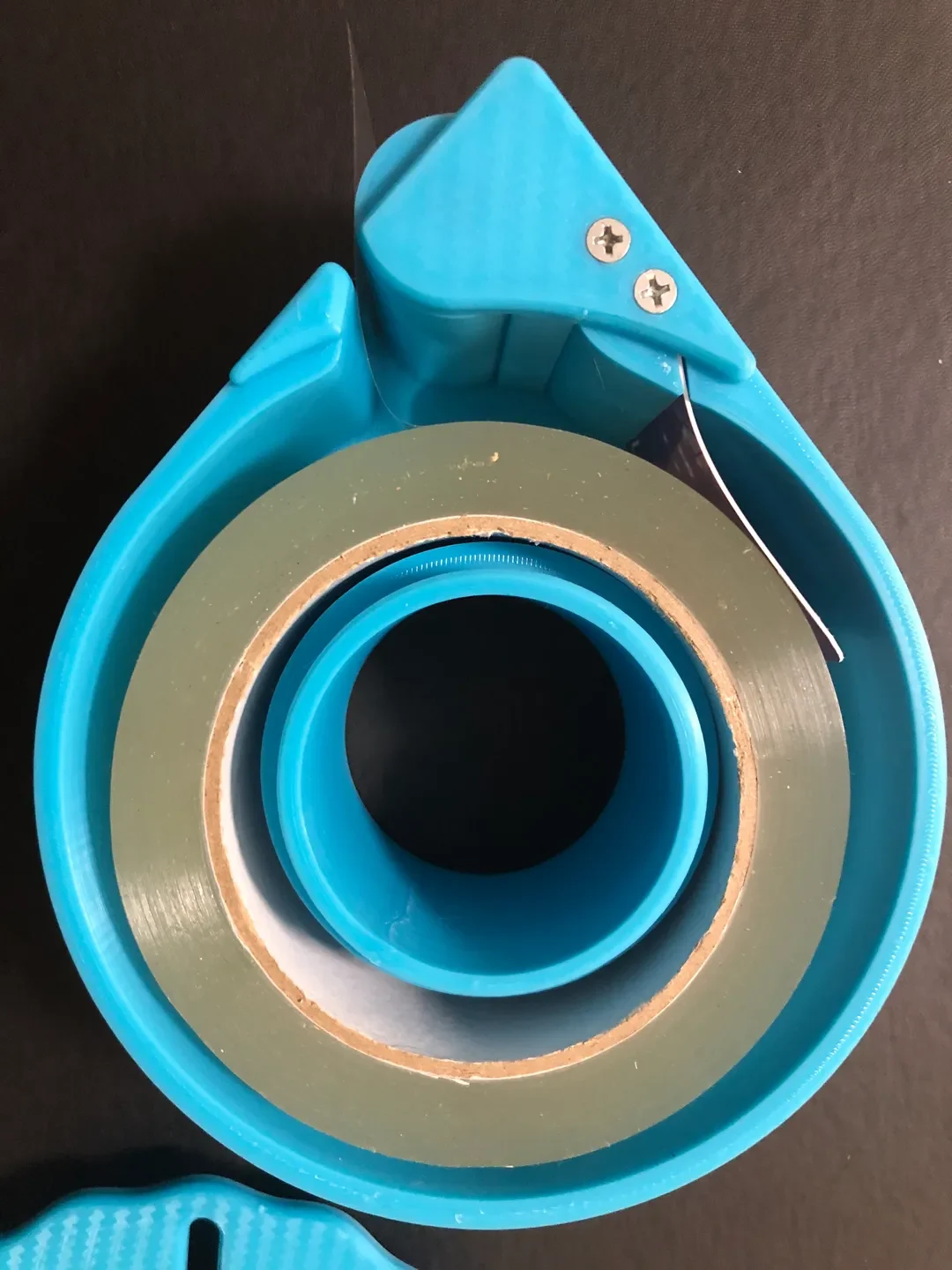

Диспенсер для упаковочной ленты 50 мм......

После многих изменений моих проектов я наконец остановился на этом дизайне.

Он прочный, очень простой в использовании и разрезает ленту с минимальными усилиями.

Подходит для всех упаковочных/малярных лент шириной 50 мм и внутренним диаметром >70 мм.

Все детали легко распечатать и не требуют поддержек.
*Я решил использовать стальной роликовый штифт вместо напечатанной части, поскольку обнаружил, что напечатанная часть будет слипаться, ск��рее всего, из-за тепла от трения, выделяющегося при склеивании большого количества коробок, как это было со мной, когда я переезжал. Возможно, для вас это не проблема, поэтому я включил печатную версию.

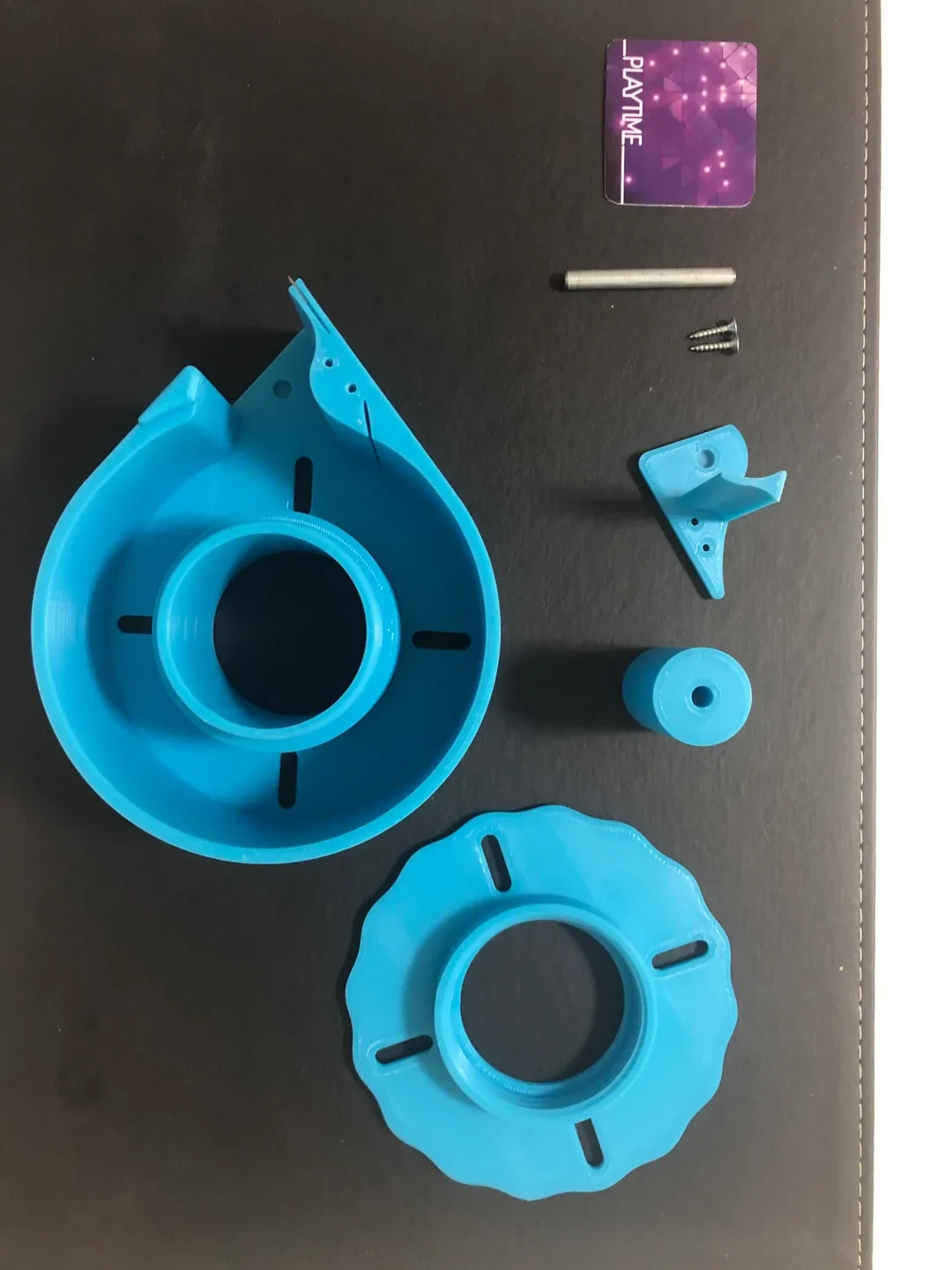

Необходимы дополнительные детали, которые не напечатаны (см. дополнительные изображения).

2 маленьких винта длиной около 15 мм.
1 стержень размером 6 x 56 мм (предпочтительно металлический, но доступна печатная версия)
1 лезвие Stanley размером 50 x 19 мм (края я подпилил, поэтому будьте осторожны)
ДОПОЛНИТЕЛЬНО — 1 пластиковая карта размером 1 x 1 x 50 x 55 мм.
(*Я использовал старую пластиковую членскую карту)
Возможно, в этом нет необходимости, но я обнаружил, что некоторые дешевые пластиковые ленты после разрезания втягиваются обратно в диспенсер, поэтому я добавил пластиковую карту, чтобы немного надавить на рулон ленты и свести к минимуму это. Если это произойдет, достаточно просто отвинтить крышку, вытащить ленту, снова завинтить крышку и приступить к работе.

Рекомендации по печати

Материал: ПЛА/ПЭТГ/АБС
Необходимая поддержка: Нет
Требуется плот/поля: Нет
Я распечатал свой на
0,2 мм (у меня сопло 0,4 мм)
Заполнение 15-20% (прямолинейное)
4 настенные петли
4 верхних и нижних слоя оболочки
Положение шва: Выровнено

Инструкции по сборке

Вставьте лезвие Stanley шириной 50 мм в паз для лезвия.

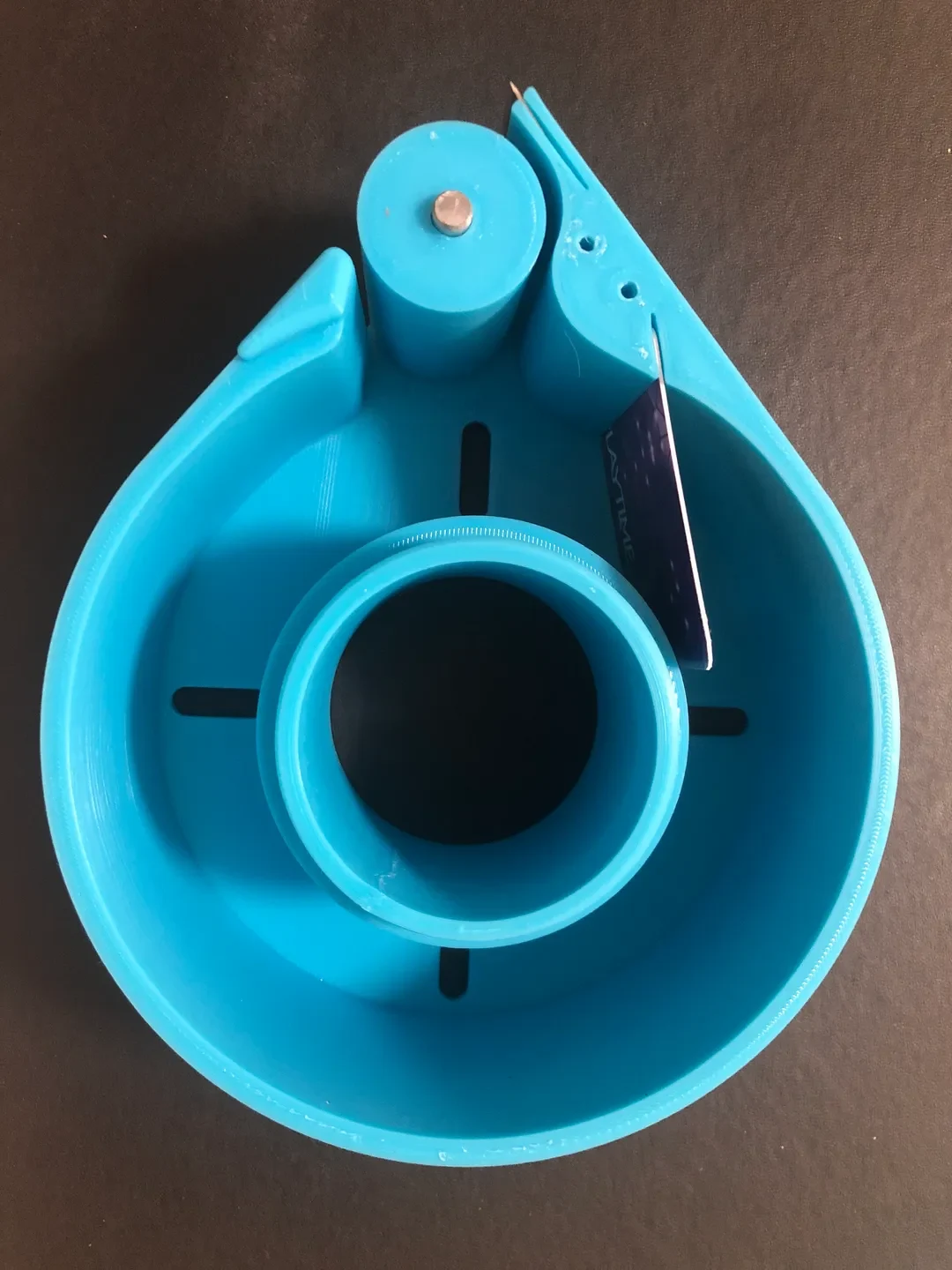

Вставьте пластиковую карту в слот для карт (необязательно).
(*Убедитесь, что карта не выступает выше ширины основания, так как это помешает правильному закрытию крышки)

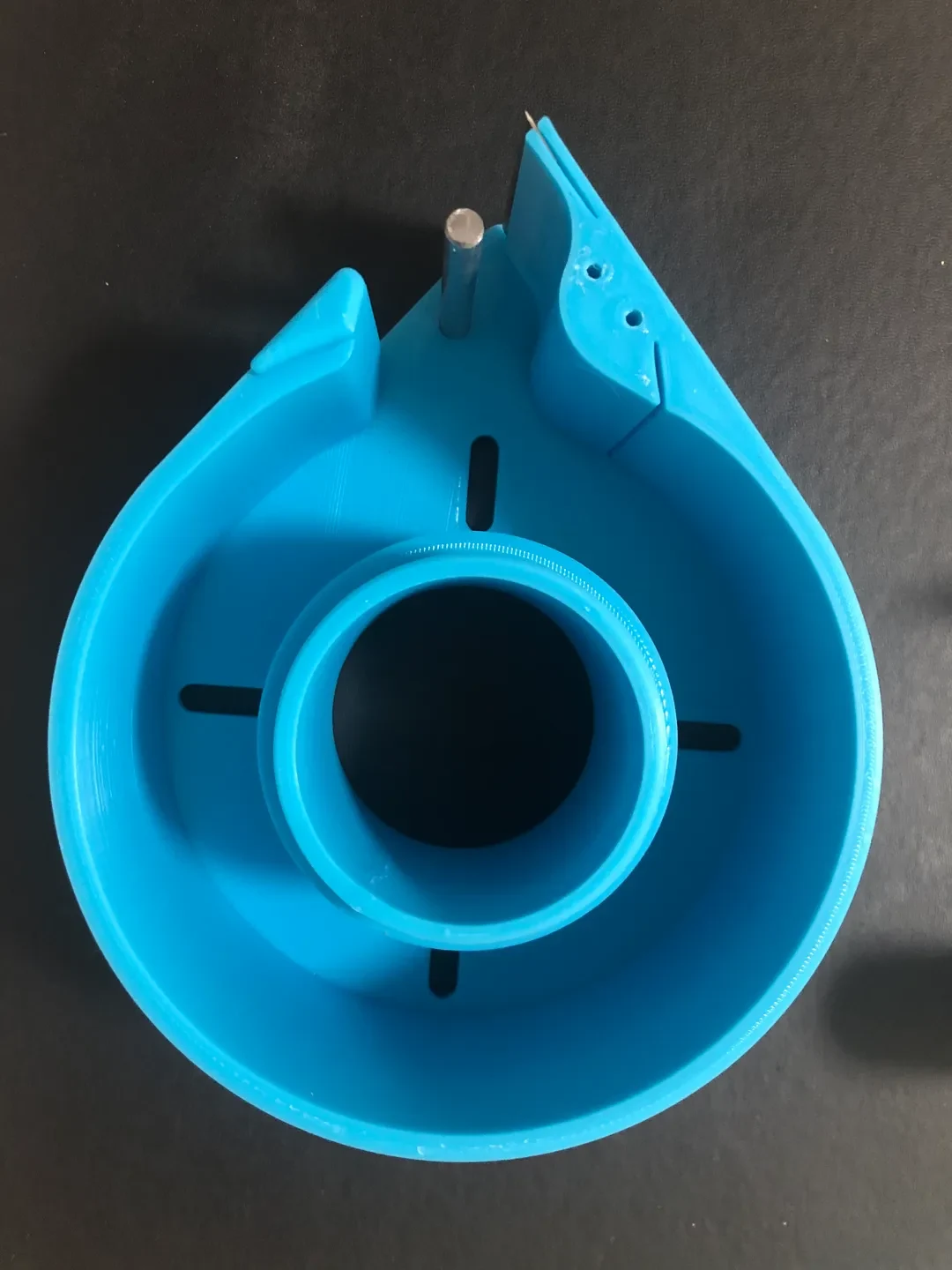

Поместите стальной стержень в отверстие опорного ролика.

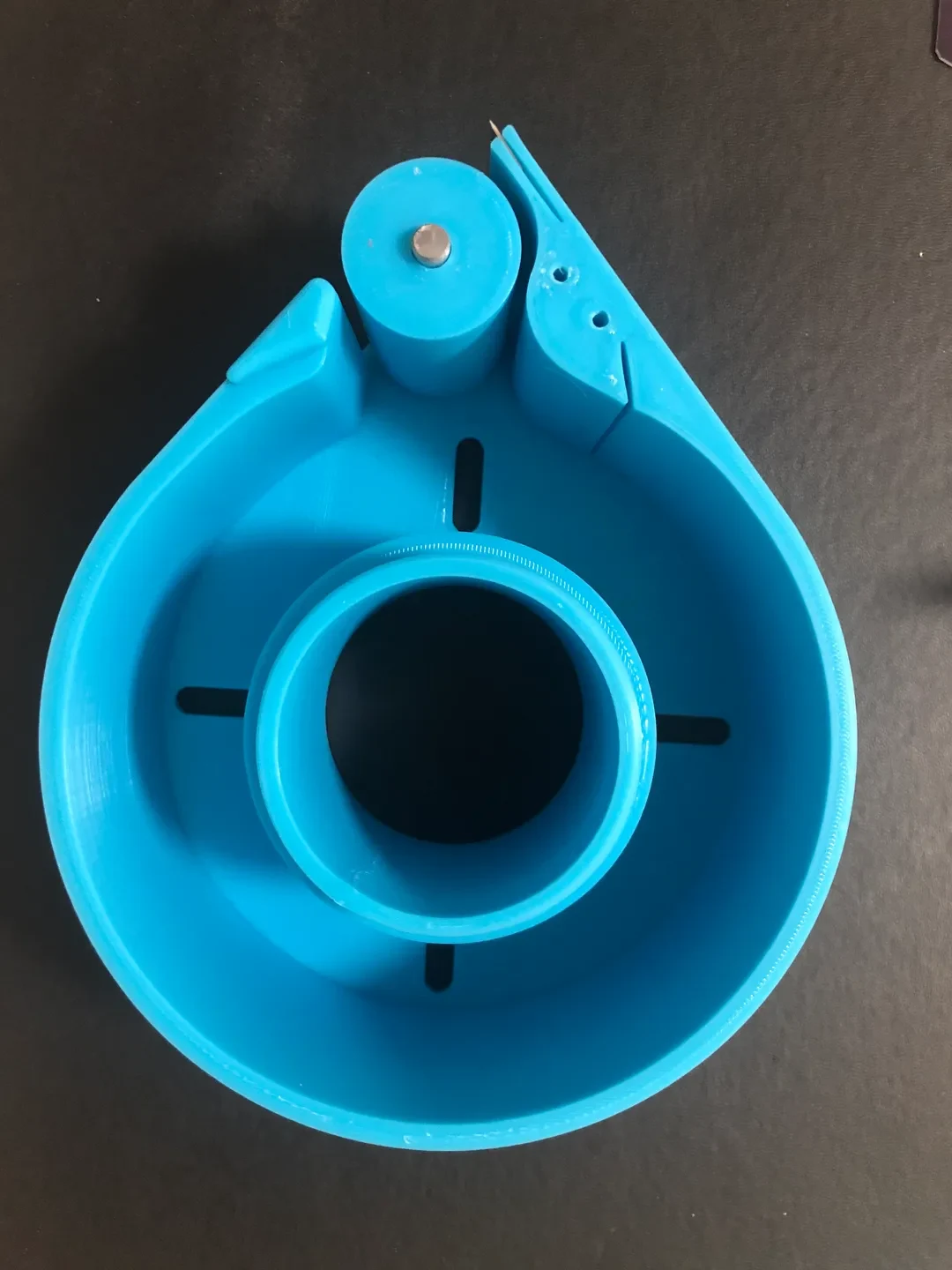

Поместите ролик на стальной стержень

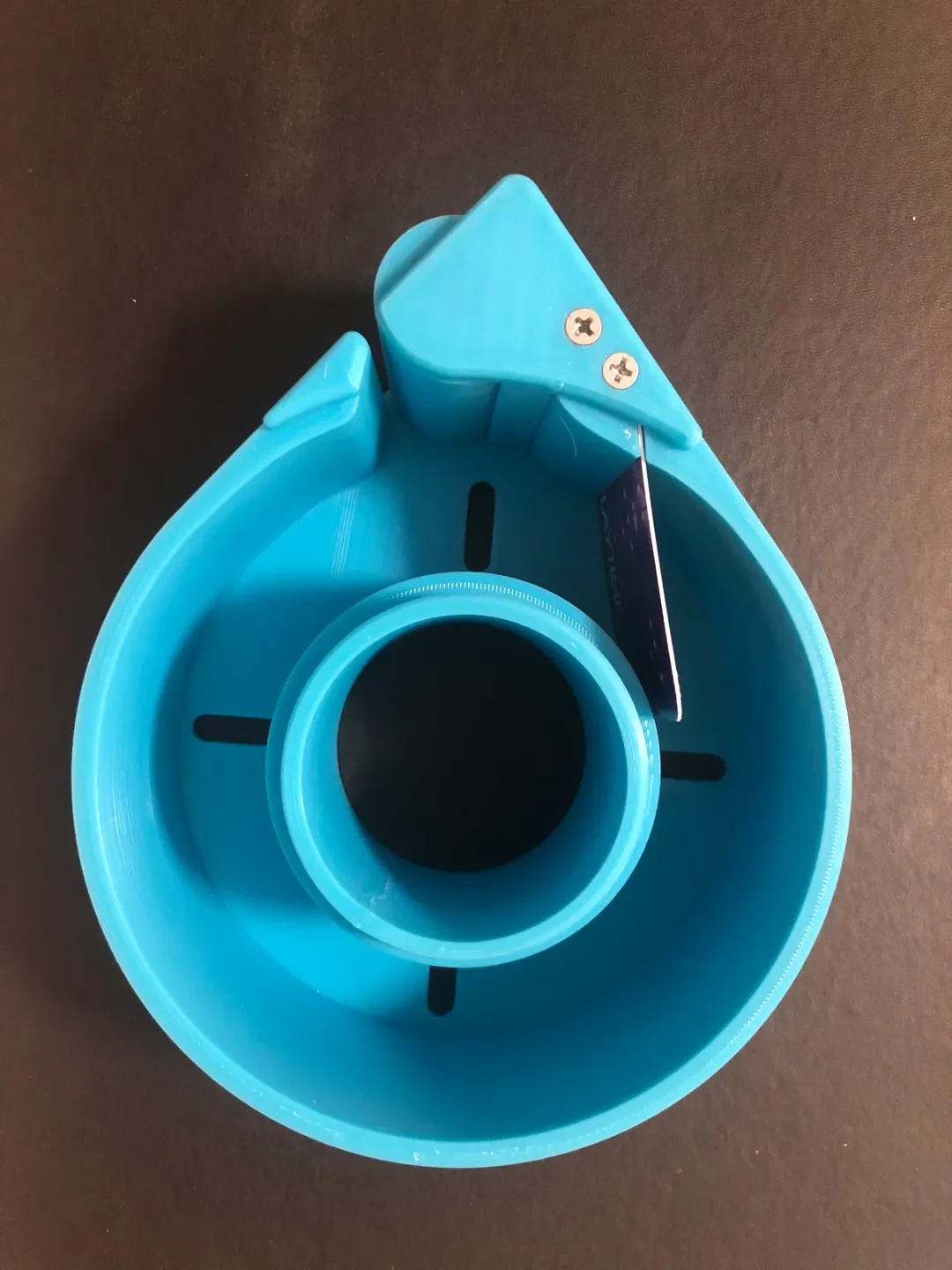

Наденьте крышку ролика на стержень и закрепите двумя маленькими винтами.

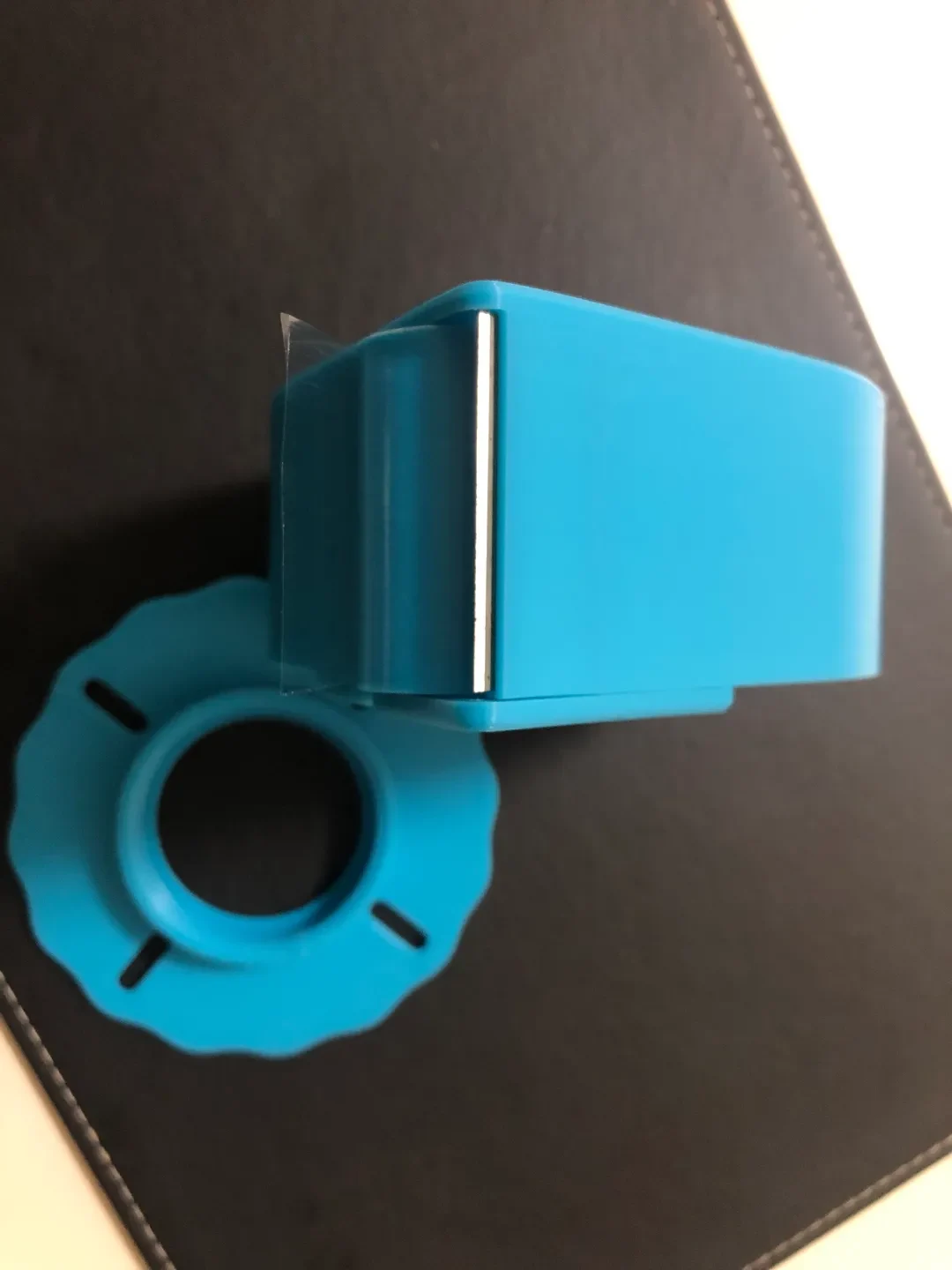

Вставьте ленту шириной 50 мм с проводом под ролик.
Закрутите крышку, но не затягивайте сли��ком сильно.

Мне потребовалось некоторое время, чтобы разработать это с нуля и довести до такой степени, что я чувствую, что готов поделиться с другими. Я занимаюсь 3D-печатью и дизайном всего несколько месяцев и очень доволен тем, насколько хорошо это работает, и надеюсь, что вы тоже! Не стесняйтесь оставлять мне комментарии/отзывы со своими мыслями/предложениями о том, как я могу улучшить.

Пожалуйста, о��тавьте мне комментарий о том, как все прошло для вас, и я буду рад увидеть ваши фотографии ваших моделей. Если у вас есть какие-либо вопросы, пожалуйста, дайте мне знать в комментариях ниже.

Наслаждайтесь и счастливой 3D-печатью! :D
