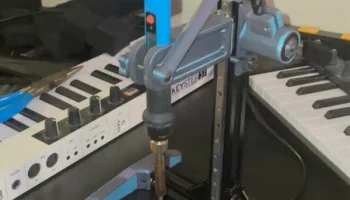

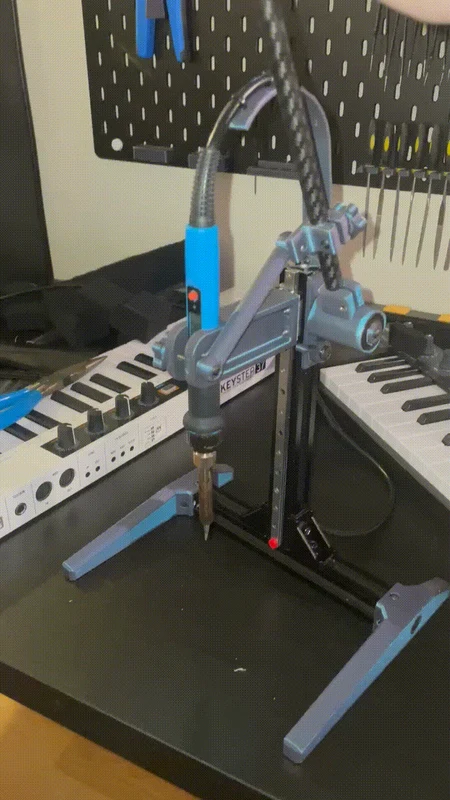

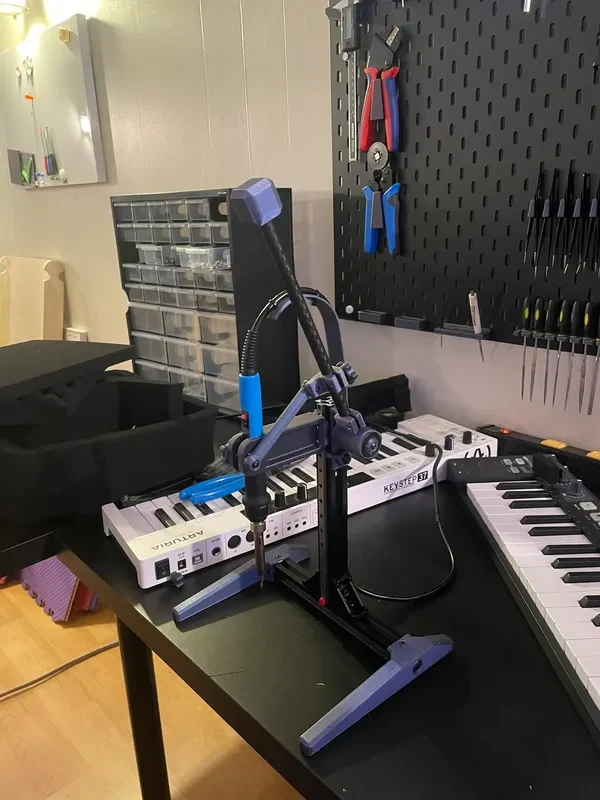

Пресс для термофиксации

***ОБНОВЛЕНО***

Добавил кучу фотографий для облегчения сборки.

обновил пружину, чтобы сделать ее немного более привлекательной

Целью было использовать только то, что у меня уже было.

Спецификация:

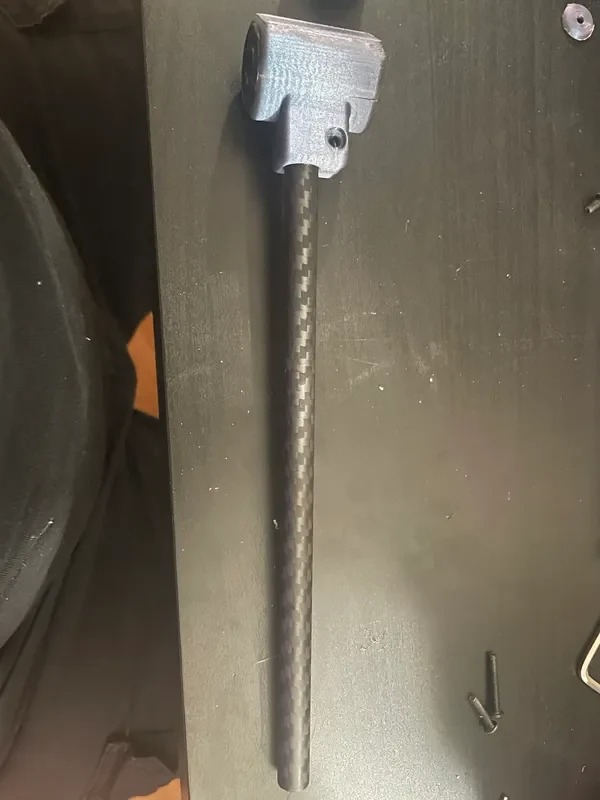

Рычаг представляет собой 10-миллиметровую карбоновую трубку, из которой я отказался, и обрезал ее до 200 мм. Линейная направляющая толщиной 10 мм также подойд��т, но может быть слишком тяжелой.

2х200мм 2020 для каркаса

PLA для всех напечатанных деталей, кроме захватов, которые изготовлены из ТПУ.

Пара винтов м5 для подвига, хотя я не уверен, что они нужны, и один для «удобного прилегания»

Куча коротышек м3 и термонаборы.

Гайки с молотковой головкой М3 и М5.

1 м5 гайка

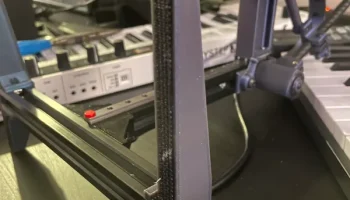

Линейный рельс mgn7 200 мм

2x608 подшипников

1 нейлоновая прокладка размером 3x2 мм (можно это распечатать) проходит между рулевой тягой и железным креплением.

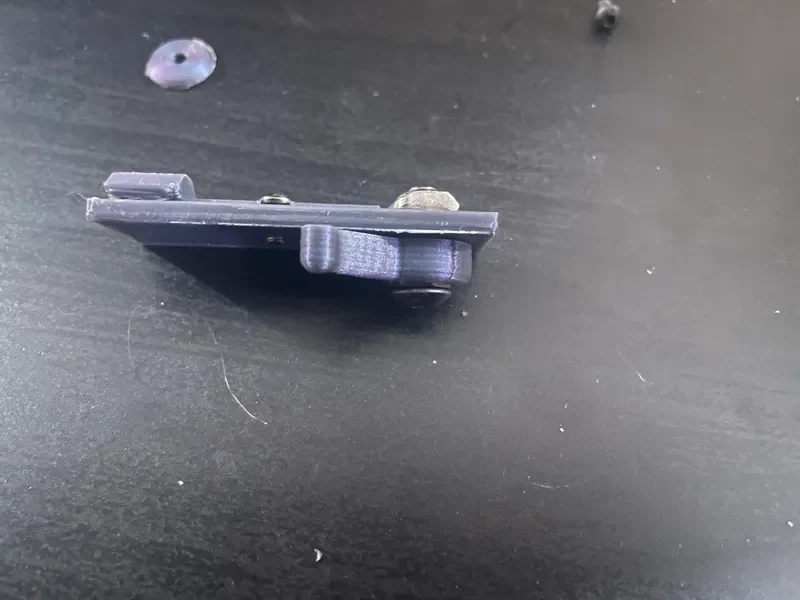

Болты М2 для крепления железной опоры к направляющей.

Застежки-молнии

Паяльник вот такой

Какая-то угловая распорка между 2020-ми годами

Короткие саморезы для крепления линейной направляющей к опоре — болты м2 могут подойти, но я не пробовал — возможно, придется сделать отверстия побольше.

Супер клей для ног. Используйте экономно, так как он выдавливается и приклеивает пальцы к отпечатку. Спроси меня, откуда я знаю

Я включил пошаговый файл, чтобы его можно было переделать. Я бы посоветовал использовать поля с напечатанной на боковой стороне пружиной.

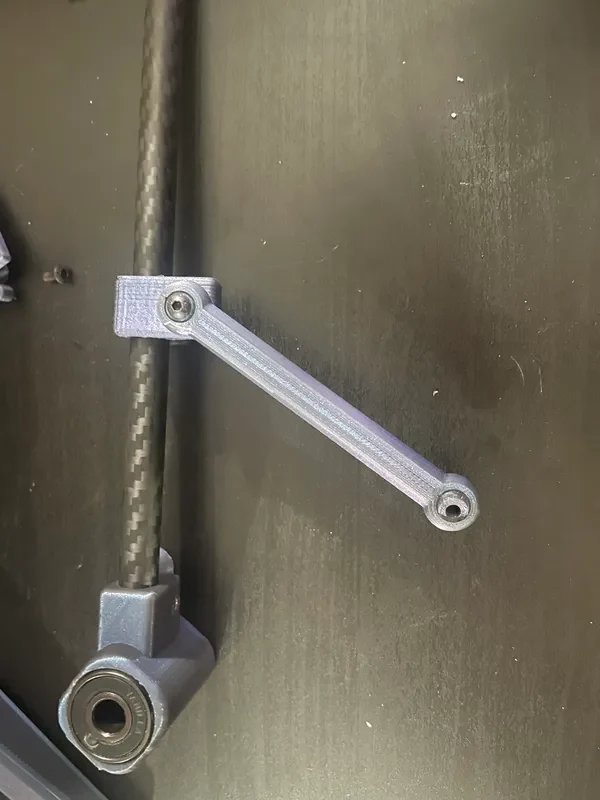

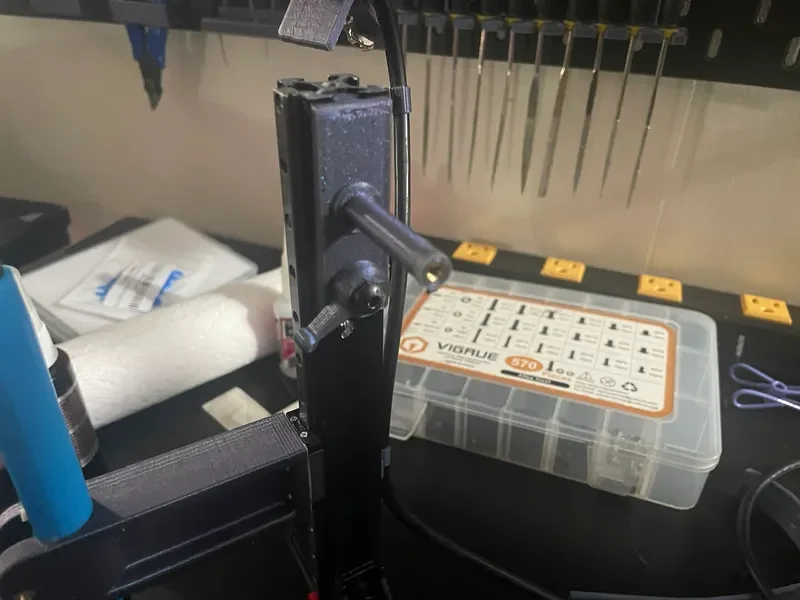

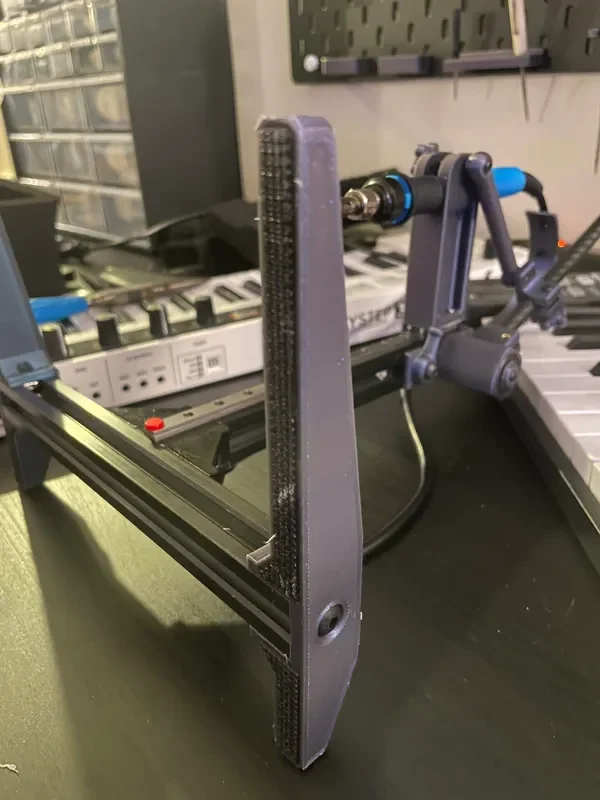

Крепление рычага предназначено для регулировки вверх и вниз, а также крепление рулевой тяги на рычаге. Это изменяет бросок и рычаг по мере необходимости.

Подшипники 608 имеют запрессовку. Я сломал крепление на фотографии, поэтому зазор немного увеличился, но трещина, похоже, на это не влияет.

Меньший конец оси немно��о вздулся, поэтому зазор также стал больше, но не хотелось идти слишком далеко, поэтому, возможно, придется немного отшлифовать.

Включен вид в разобранном виде для облегчения сборки. Не показывает ботов, орехов или орехов-молотов, но я думаю, что это должно быть легко понять.

Кабельные зажимы плотно прилегают. Перед установкой я начесал их плоской головкой.

��зменить: это определенно выиграет от более тяжелой базы. Я думаю напечатать ножки с заполнением 0 и заполнить их песком или просто прикрепить к скамейке или большому куску дерева. Хотелось бы получить обратную связь.

ОБНОВЛЕНИЕ 4/6

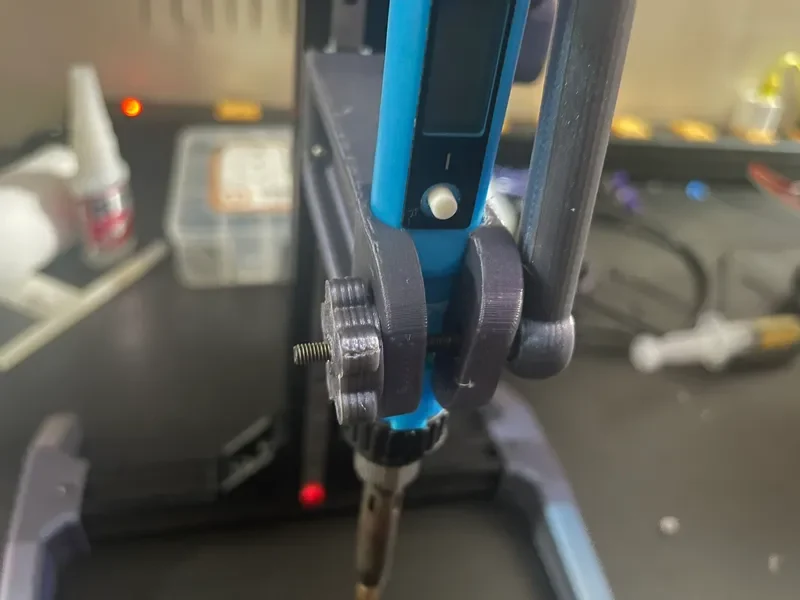

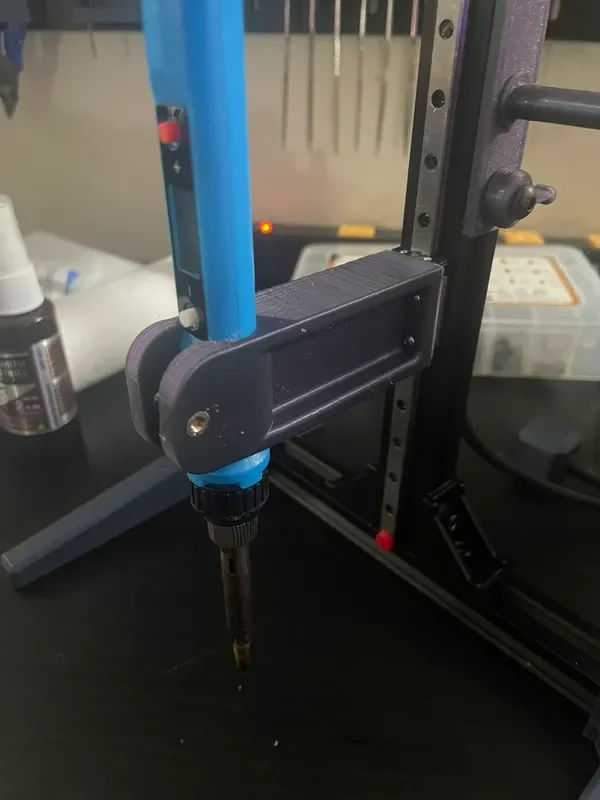

Добавлен зажим для паяльника, совместимый с mgn9c. У меня нет этого рельса, поэтому он не проверялся.
