Миниатюрная овальная гоночная трасса Macrotrack......

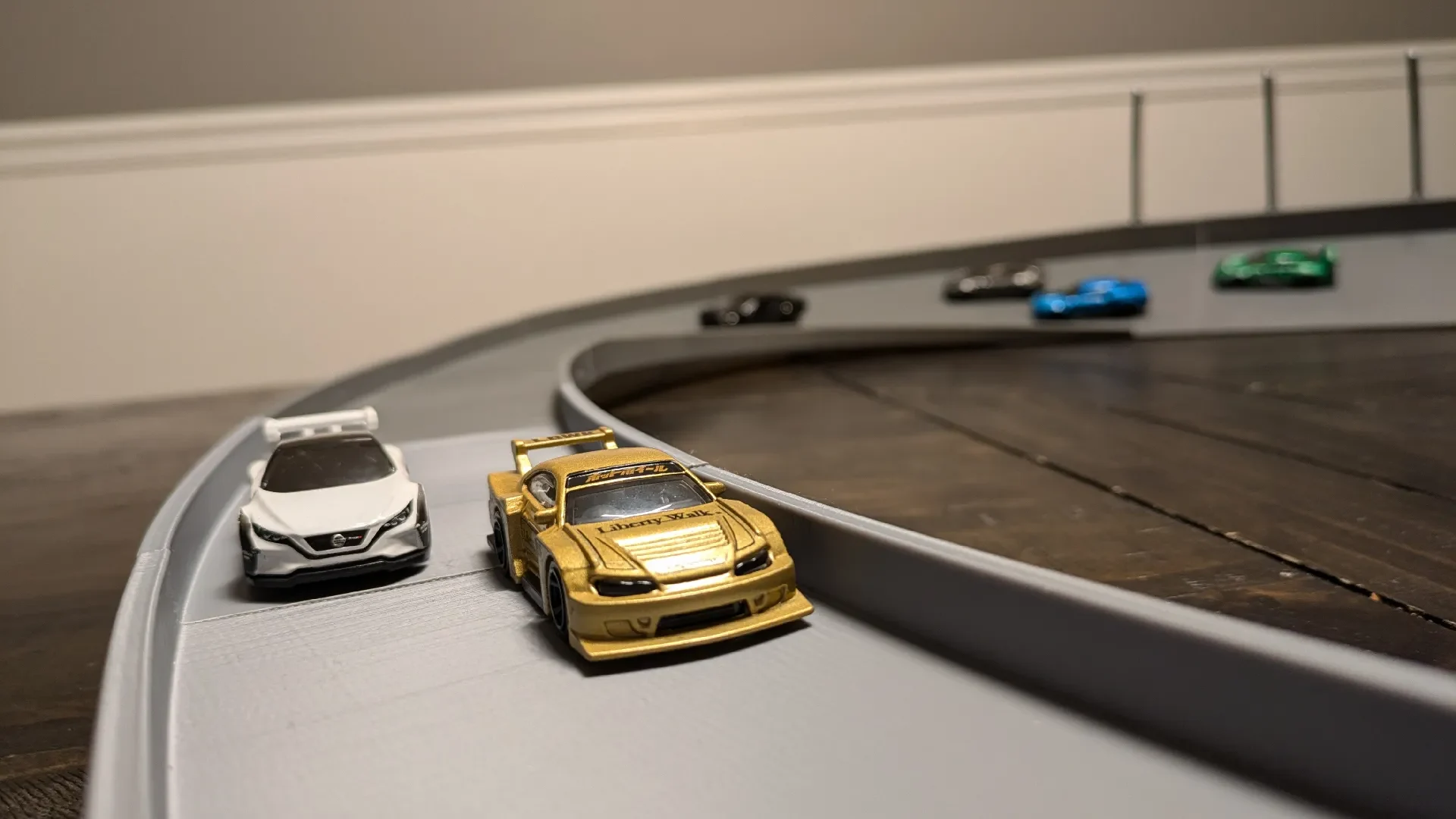

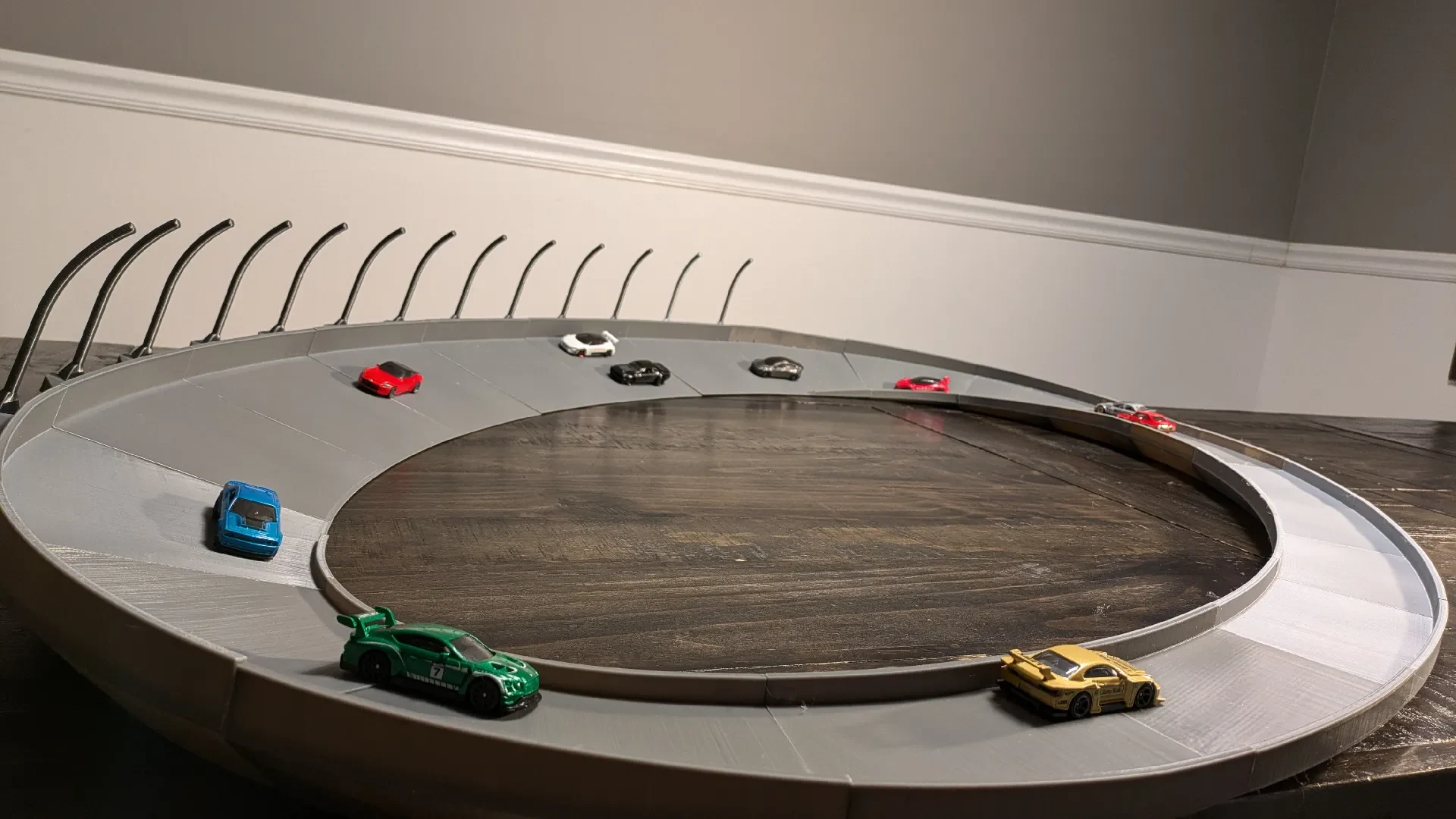

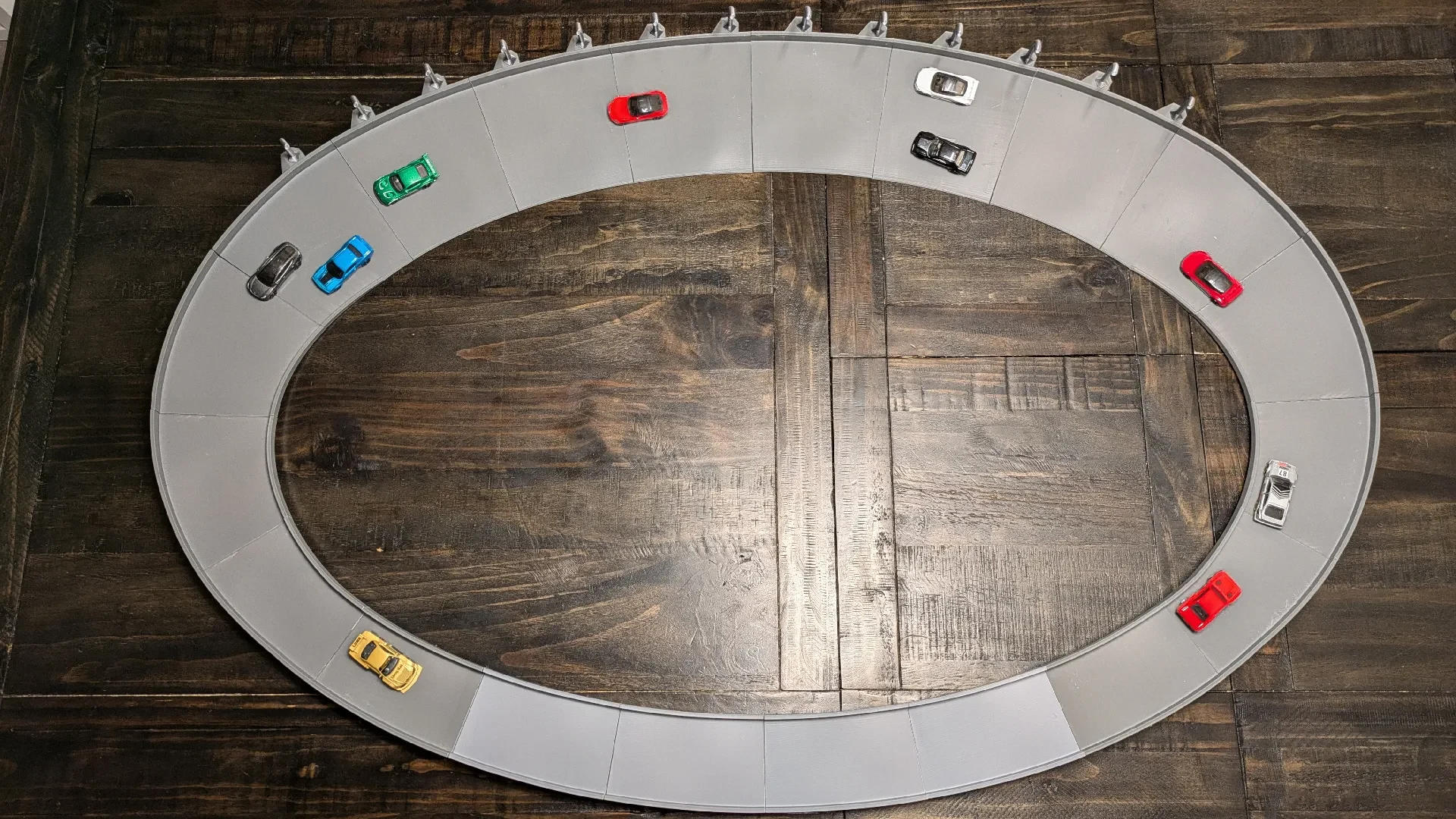

Полная гоночная трасса Macrotrack Oval Speedway имеет ширину (прибл.) 132 см [4,3 фута] и глубину 89 см [2,9 фута] — она имеет гладкую, спроектированную поверхность гусеницы длиной 3 м [9,8 фута] и пронумерованную схему соединений с прессовой посадкой, которая упрощает сборку и разборку.

ОБРАЗЕЦ ПАКЕТА [БЕСПЛАТНО]:

Бесплатный образец пакета (ссылка ниже) включает только позиции 1-8, 21-27 и 41 на листе 4 чертежа, который является той же версией и полностью совместим с полной версией, размещенной здесь. Попробуйте, прежде чем покупать полную версию.

Миниатюра Macrotrack Oval Speedway [ПАКЕТ ОБРАЗЦОВ] от Pr3DominantDesigns | Скачать бесплатно STL-модель | Printables.com

ТРЕБОВАНИЯ К РАЗМЕРУ ПРИНТЕРА:
Требуется FDM-принтер, способный вместить детали размером примерно 190 x 170 x 70 мм.

ОСОБЕННОСТИ:

Эффективная конструкция без опор, обеспечивающая удобство печати и сокращение использования нити. Полный прототип был успешно напечатан без опор с использованием менее 1,5 кг нити на все детали (на основе рекомендуемых настроек печати, приведенных ниже).

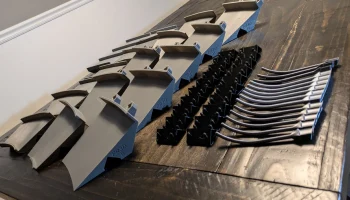

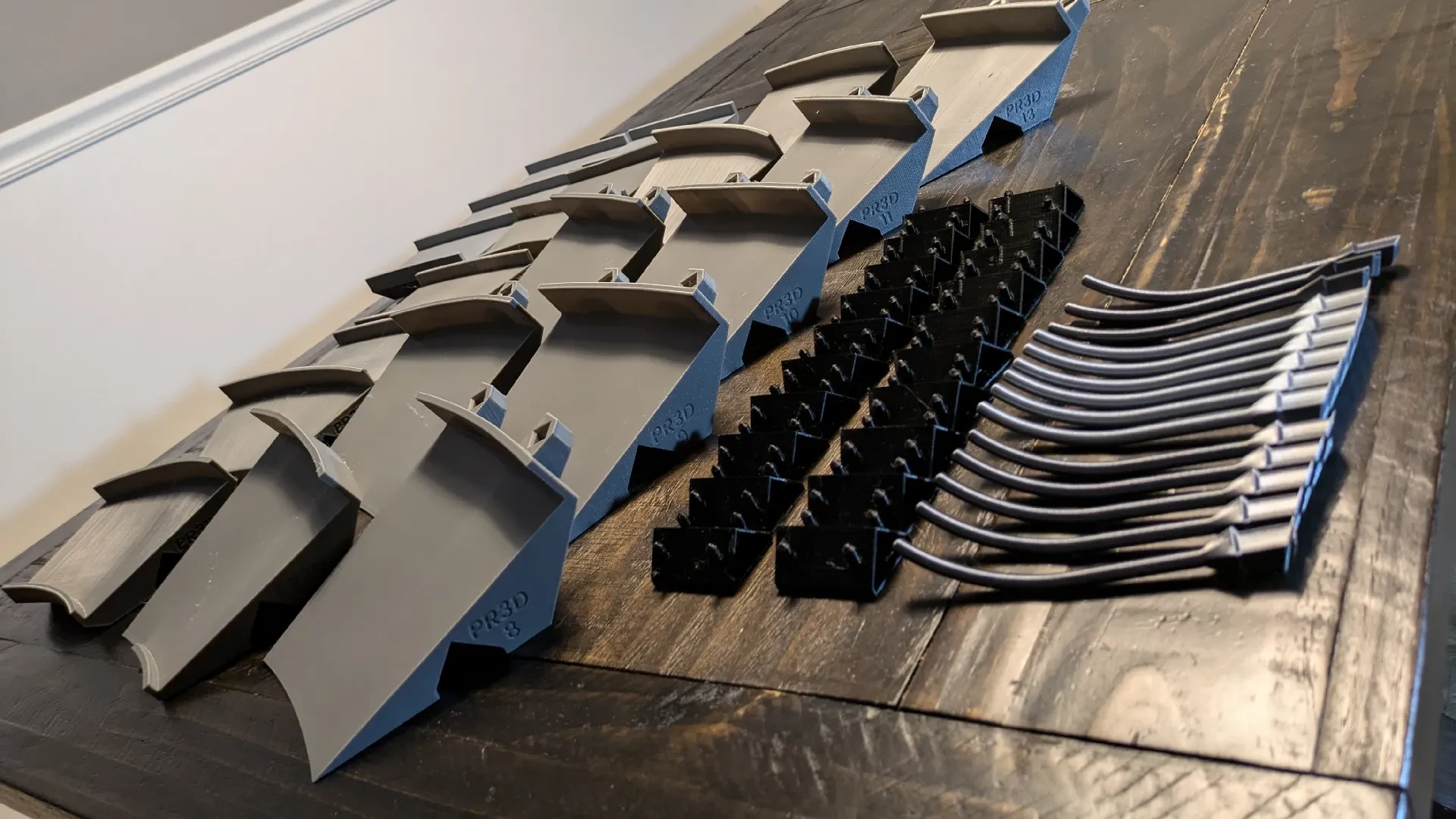

53 детали для печати (20 деталей направляющих, 20 деталей соединителей и 13 деталей опор ограждения), форма которых позволяет разместить множество деталей на одной платформе принтера.
Запрессованная, нумерованная схема соединения, обеспечивающая быструю идентификацию и сборку деталей путем сопоставления вписанных номеров дорожек с вписанными номерами разъемов (см. чертежный лист 3).

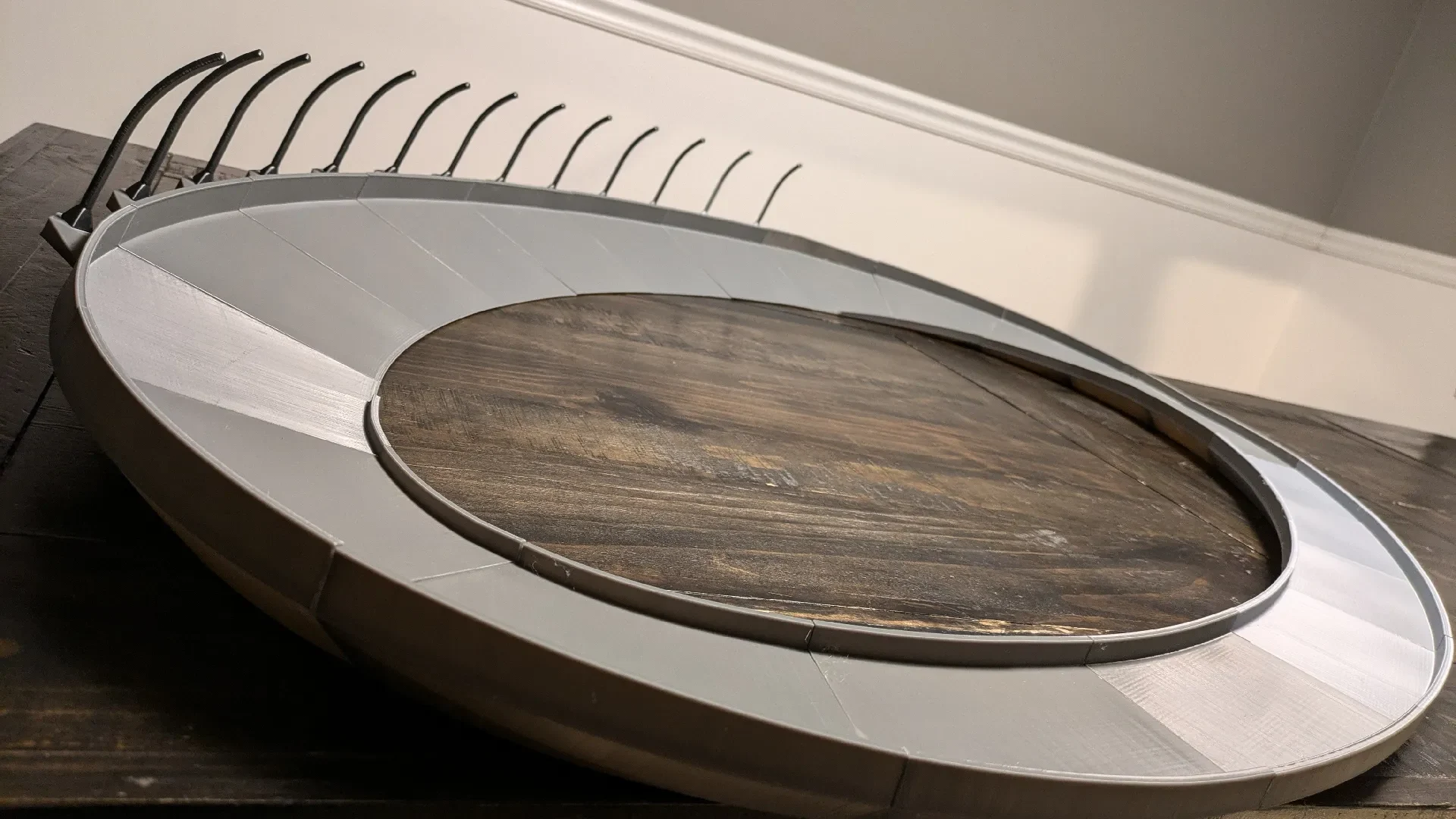

Специально спроектированная поверхность пути плавно переходит от горизонтальной к кривой с уклоном 18 градусов (см. чертежный лист 2).
Расчетный зазор предусмотрен между всеми соседними деталями (см. чертежный лист 2). Для соединения деталей не требуется никаких отделочных работ (при условии отсутствия дефектов печати).

*МАШИНЫ НЕ ВКЛЮЧЕНЫ*

СБОРКА:

(1) Определите соответствующие детали разъема и направляющей на основе текста, нанесенного на каждую деталь (см. чертежный лист 3).

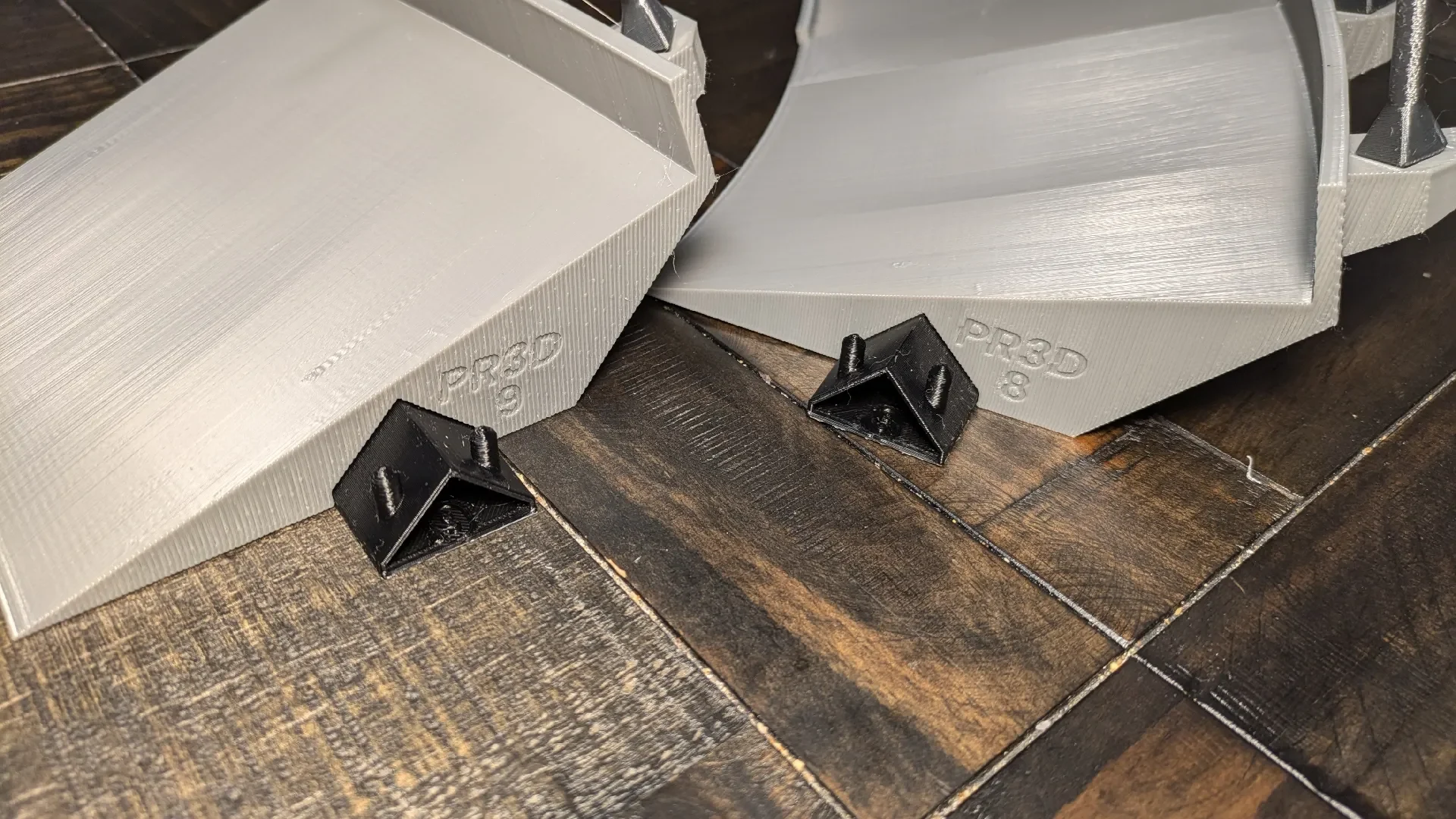

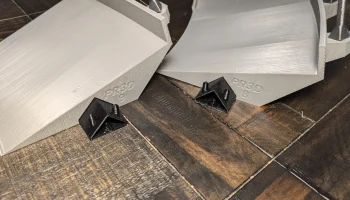

(2) Для каждой подходящей пары поместите деталь соединителя в паз соответствующего элемента направляющей так, чтобы установочные выступы на соединителе вошли в установочные гнезда направляющей, а написанные тексты находились на одной стороне (см. чертежный лист 3).

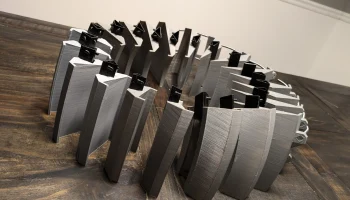

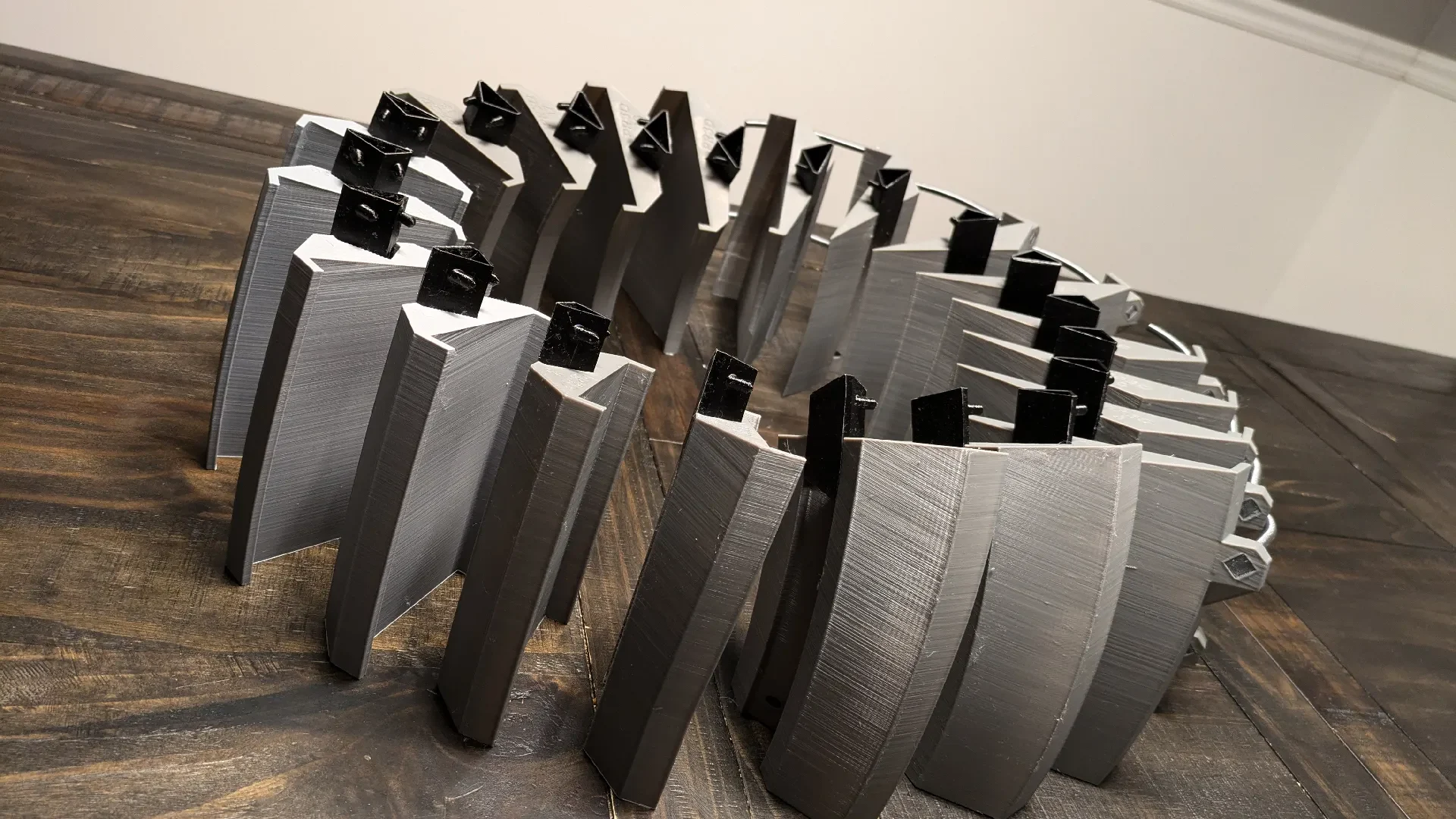

(3) Соберите соответствующие пары разъем/направляющая друг на друга одну за другой в порядке возрастания (т. е. 1, 2, 3, 4 и т. д.), чтобы канавки направляющих располагались над выступами разъема.

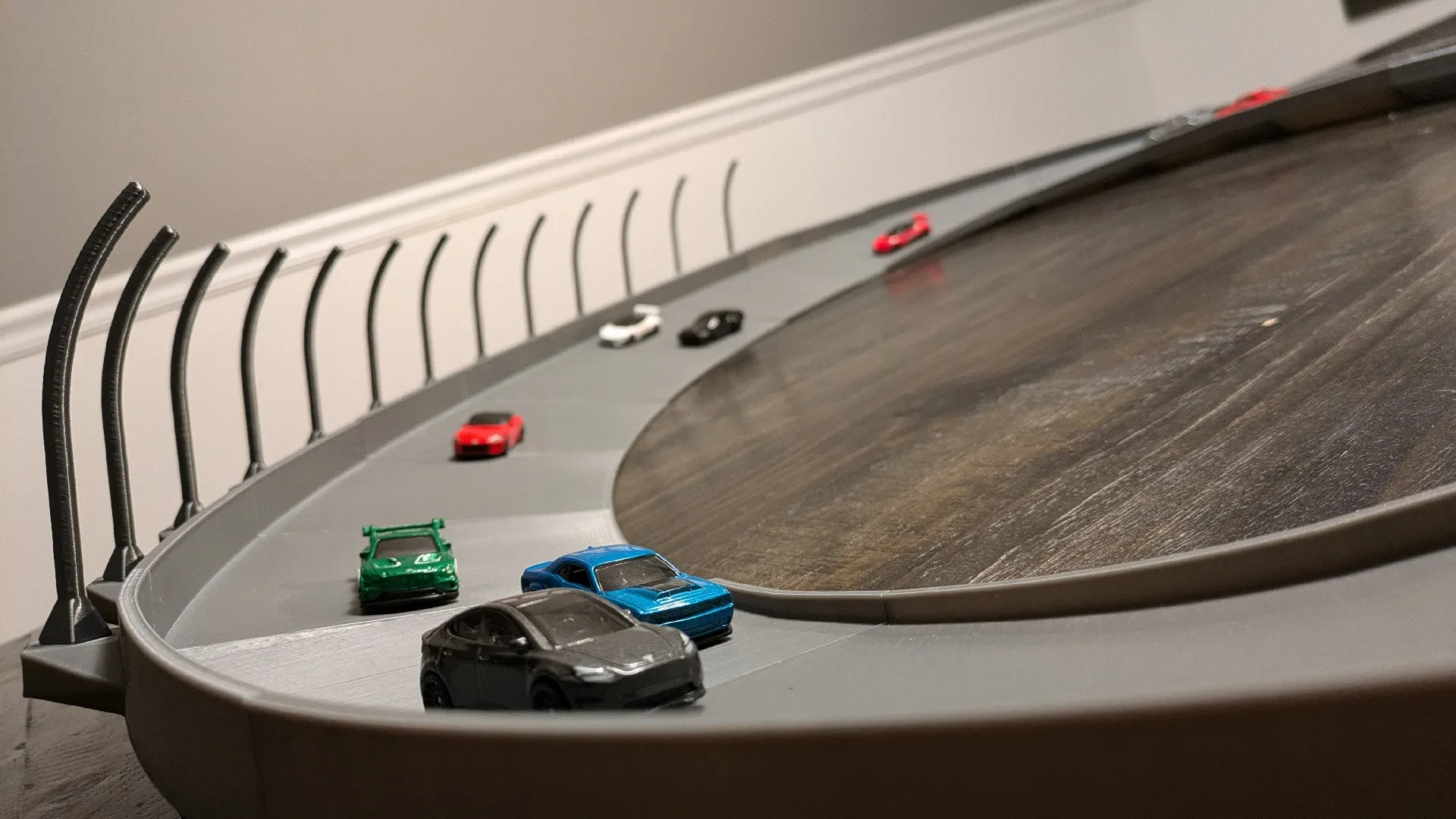

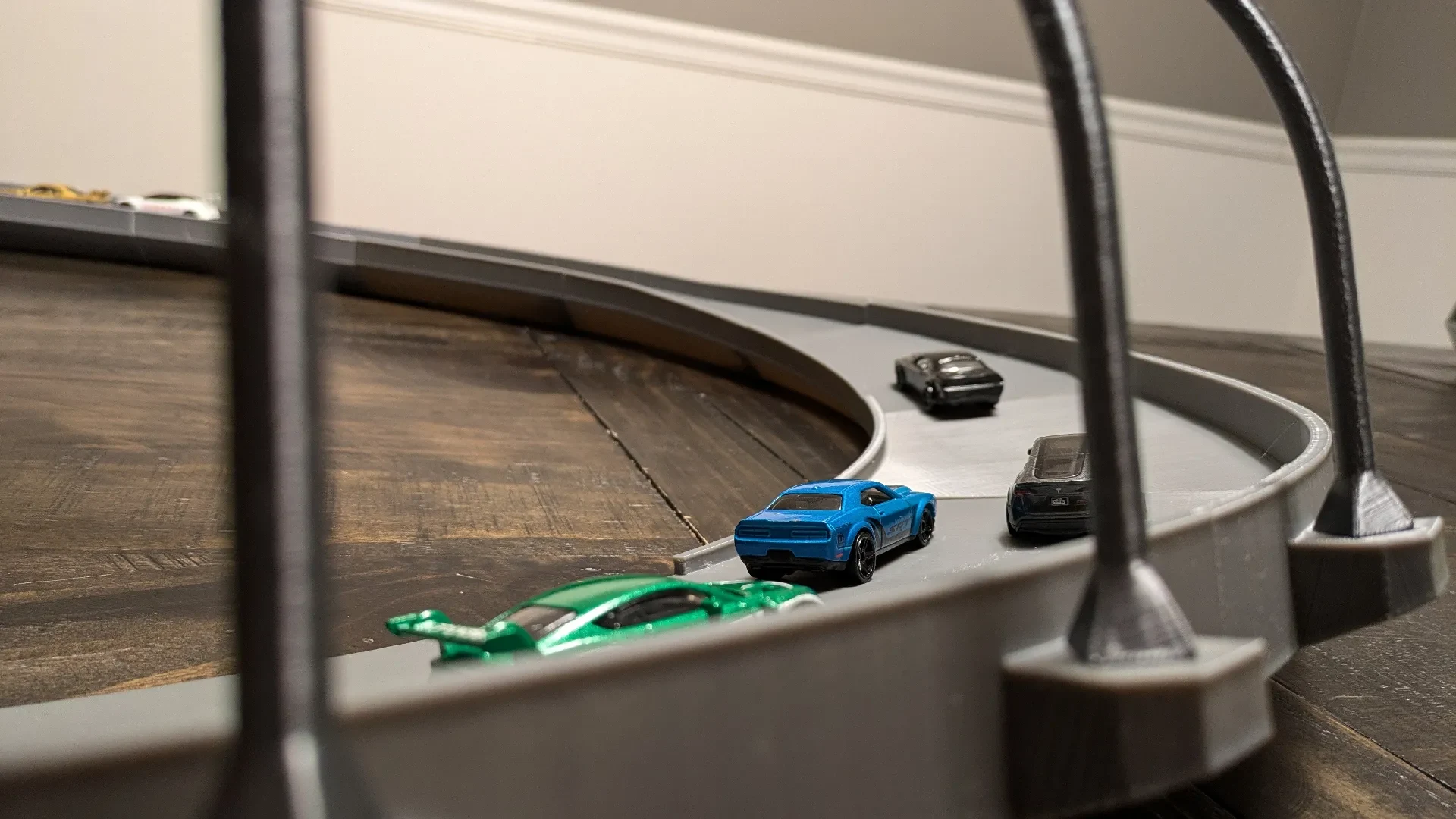

(4) Вставьте столбы ограждения в квадратные отверстия частей криволинейной дороги с наклоном.

БУДУЩ��Е СОДЕРЖАНИЕ:

В настоящее время разрабатываются дополнительные конструкции (например, трибуны, скайбоксы, освещение стадиона и т. д.), которые будут совместимы с опубликованной здесь гоночной трассой Macrotrack Oval Speedway.
Еще больше макротреков, основанных на реальных гоночных трассах.
Мы очень ценим вашу поддержку и отзывы.

Артикул: PR3DRCEVLA00

ВЕРСИЯ: 0

РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПРИНТЕРА:

ПРИМЕЧАНИЕ. Следующие настройки рекомендованы для диаметра 0,4 мм. сопло с использованием PLA при скорости печати 60 мм/с, чтобы использовать наименьшее количество нити. Для других материалов, размеров сопел или скорости печати могут потребоваться другие настройки.

Если вы предпочитаете более жесткие или прочные детали, не используйте молнию и увеличьте количество стенок лески, что существенно увеличит использование нити.

Части трека:

Количество стен в 2 линии (минимум)
3 слоя для верхней и нижней поверхностей (минимум)
30 % заполнение (минимум)
тип молниеносного заполнения

Соединители и опоры для ограждения:

Количество стен в 3 линии (минимум)
3 слоя для верхней и нижней поверхностей (минимум)
30 % заполнения (минимум) для соединителей и 0 % для столбов забора.
тип заполнения линий или сетки или его эквивалент

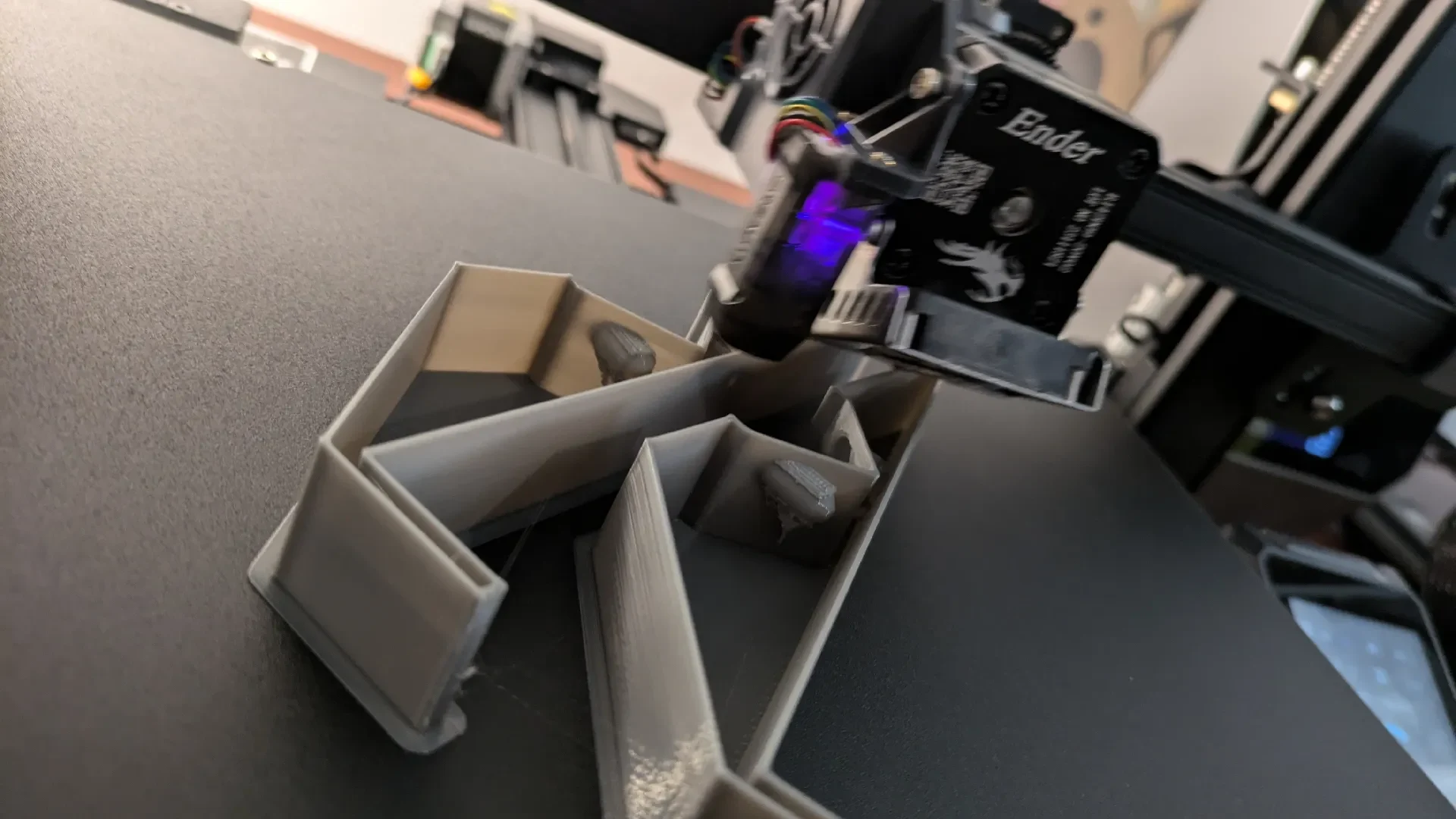

Прототип был напечатан с указанными выше настройками печати на принтере Ender 3 S1 Plus.
