Адаптер ЕВА 3 Голиаф
ОБНОВЛЕНИЕ от 03.05.2023: Я использую эту установку около 3 недель, и она работает отлично. Мне не пришлось проектировать новый канал для вентилятора, и мои детали прекрасно охлаждаются. У меня есть вентилятор 4028, так что это помогает повысить его мощность. Я забыл упомянуть, что для этого адаптера требуются более длинные винты 2,5 мм. Вам потребуется приобрести (4 винта M2,5 X 8) для крепления Goliath к адаптеру. Для установки вентилятора 2510 вам понадобятся (минимум 2) в��нта M2,5 X 12.
Это не лучшая моя работа по моделированию. Изменение файлов .STEP в SolidWorks может доставлять неудобства. Я добавил файл .STEP, чтобы вы могли вносить любые изменения по своему усмотрению.

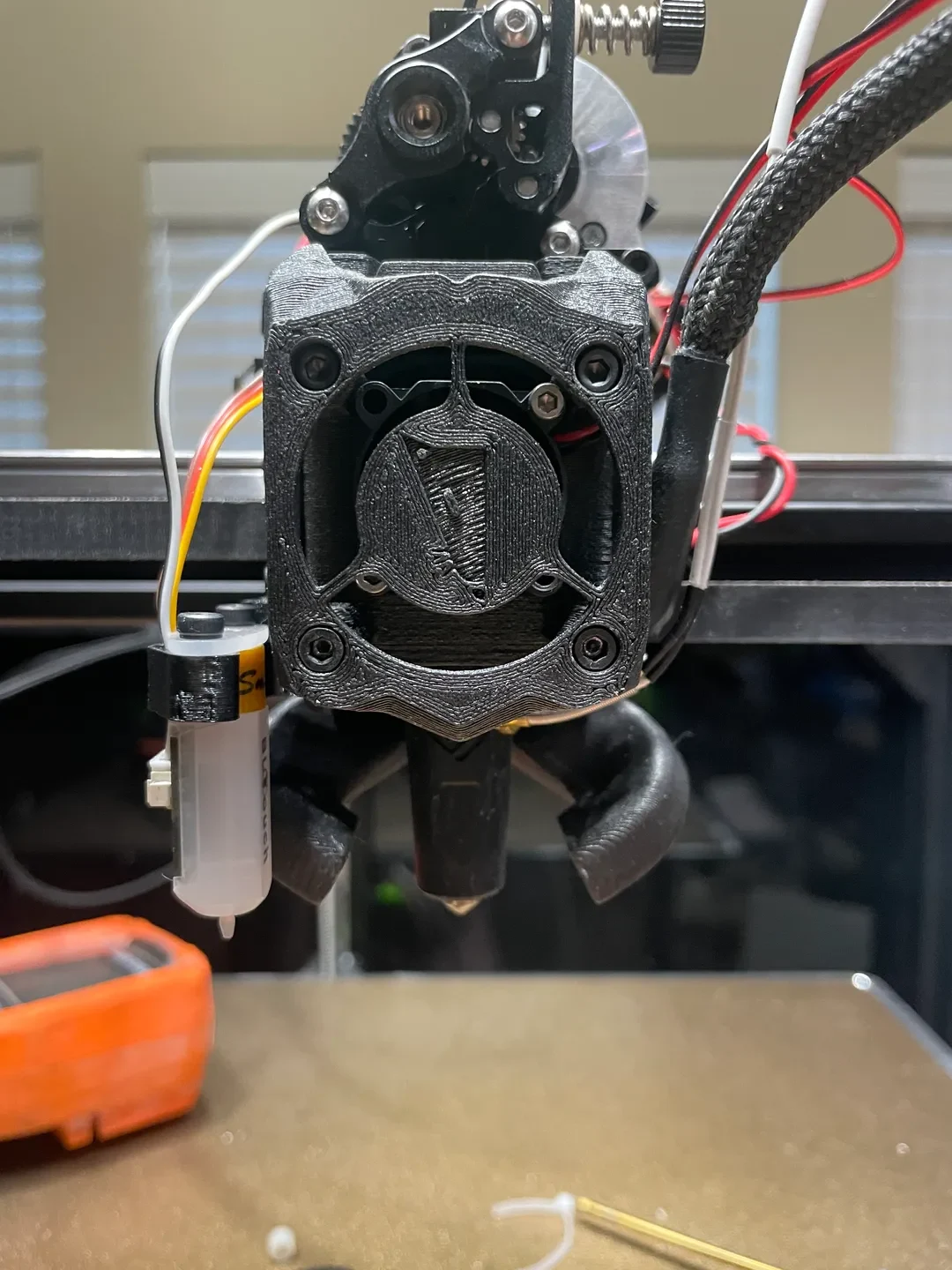

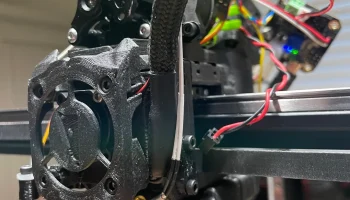

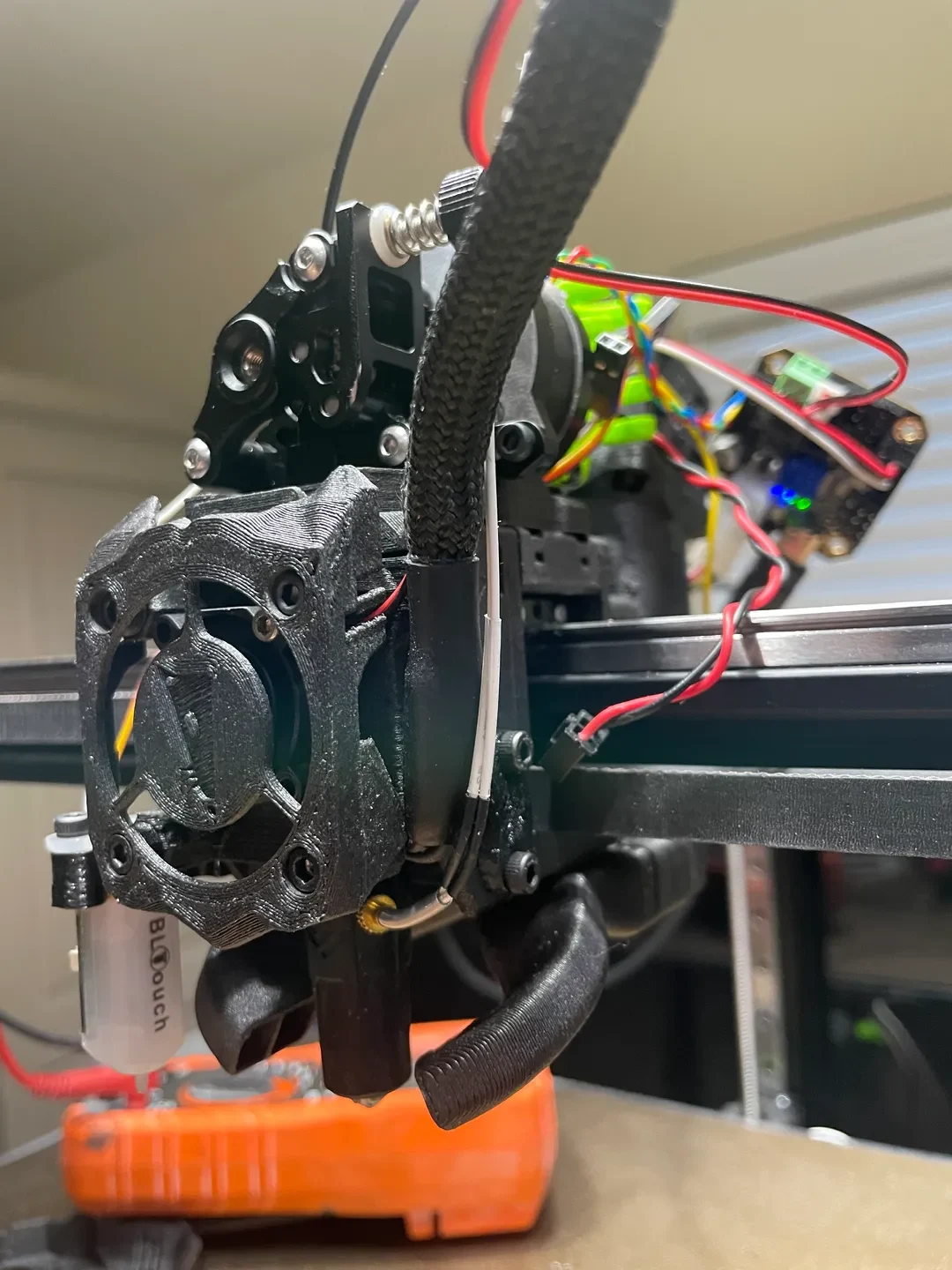

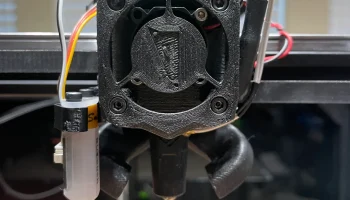

Это подходит, я установил его на свой и очень доволен результатом! Мне не нравится, что вентилятор 2510 не расположен по центру кожуха… но это было сделано намеренно… Мне не хотелось модифицировать канал вентилятора или крепление датчика станины. Теперь я не на 100% уверен, насколько хорошо работает канал вентилятора. Мне еще не удалось сделать тестовую печать, но похоже, что он будет работать нормально.

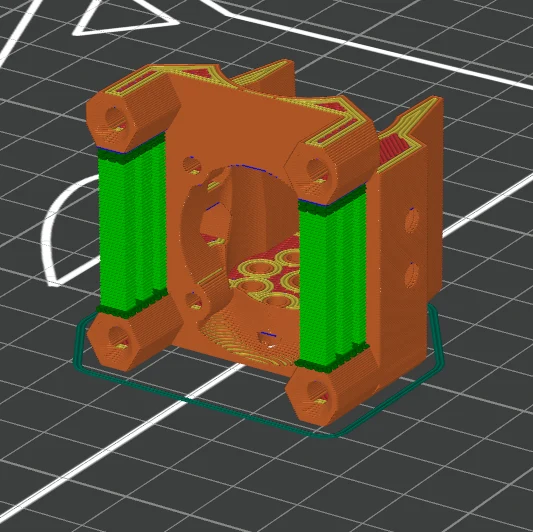

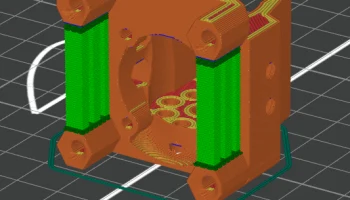

Для этого нужны поддержки. Я добавил изображение ориентации печати.

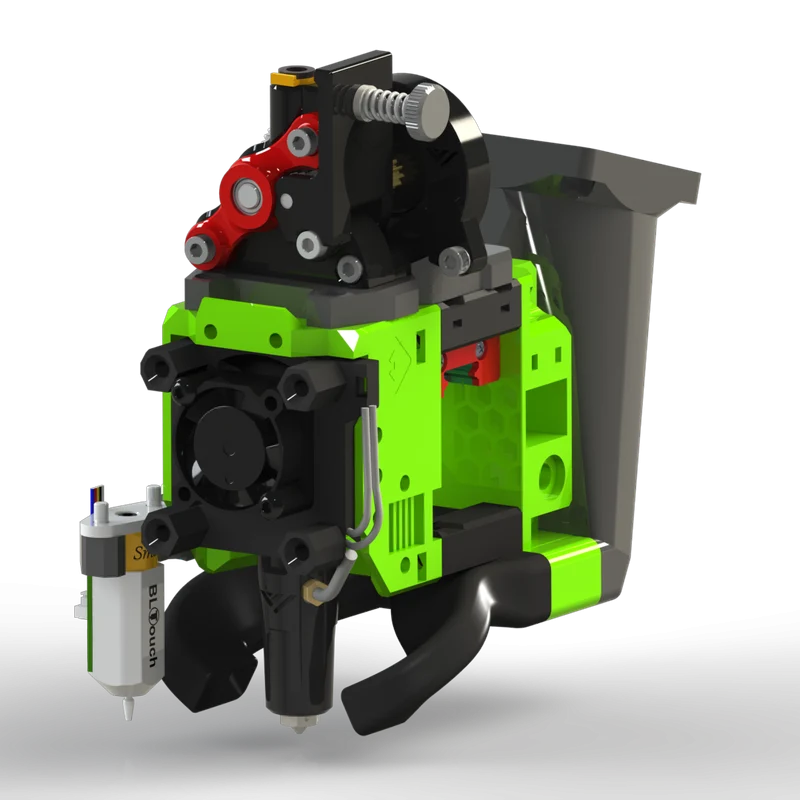

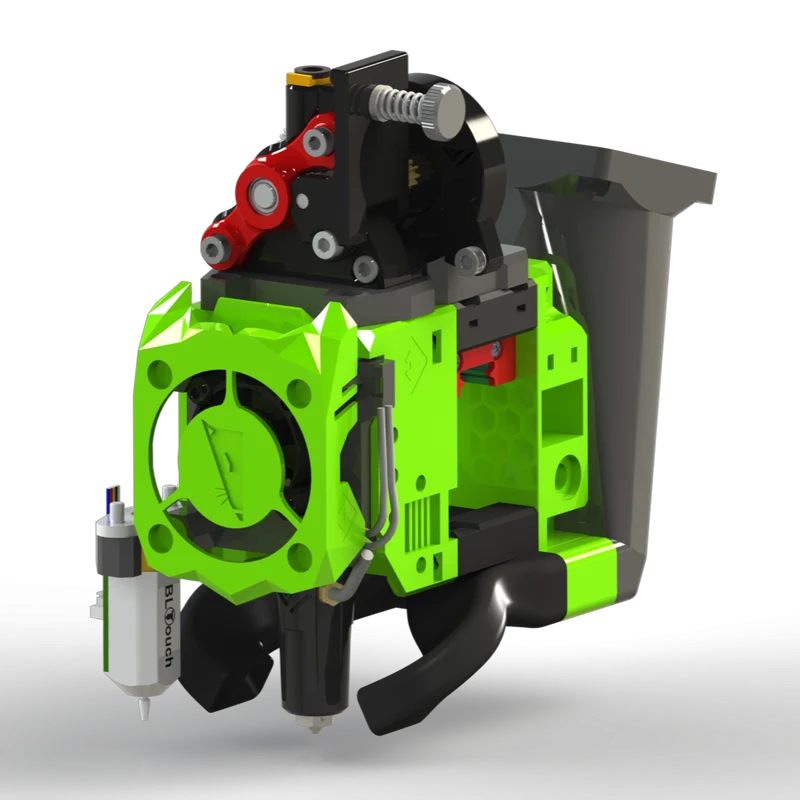

Я сделал свой так, чтобы он подходил к вентилятору 2510. Я также добавил больше вариантов крепления болтов сверху, чтобы вы могли поворачивать Голиафа каждые 45 градусов.
Будьте осторожны, чтобы не закрыть два крепежных винта при сгибании проводов нагревательного элемента.
Если у вас есть VZ-Extrumort, вот монтажная пластина, которую я использовал. https://www.printables.com/model/355751-eva-3-vz-hextrumort-low-extrumer-mounting-plate
