Система боковой панели

Вы печатаете этот корпус, разработанный @TylerSpurgeon, для своего 3D-принтера? Вам нужны красивые акриловые панели, но вы живете в квартире, у вас нет доступа к мастерской, и вы не хотите доплачивать за нарезку больших дорогих панелей по размеру, и не хотите сверлить кучу отверстий в панелях? Тогда это может быть вашим решением.

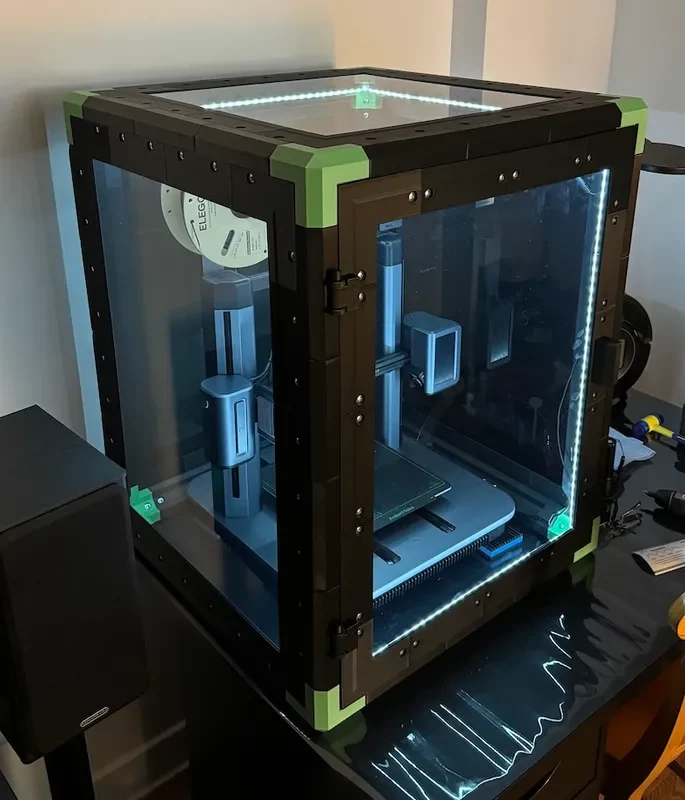

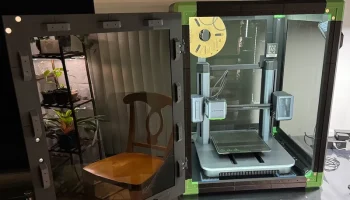

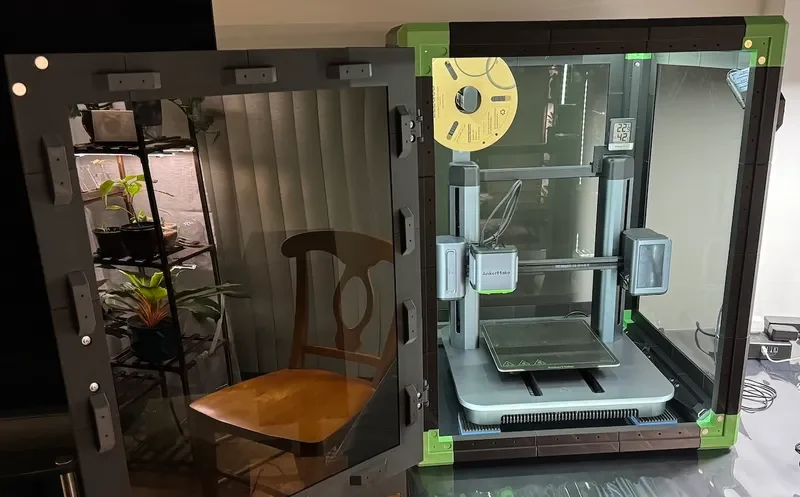

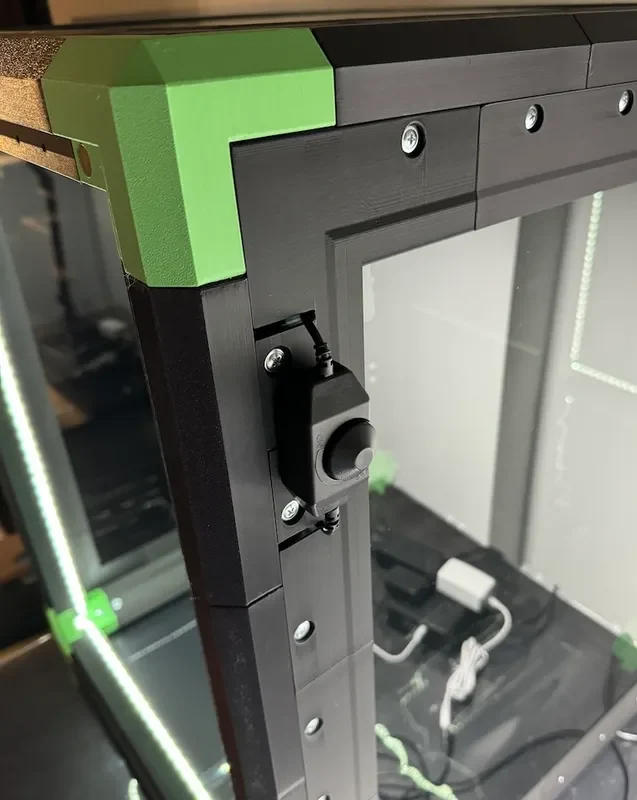

Эти панели создают ободок вокруг акриловой панели стандартного размера (читай дешевле). Поскольку акрил находится внутри паза на внутреннем крае, нет необходимости резать или сверлить панели. Детали спроектированы таким образом, чтобы перекрываться секциями рамы, что помогает сделать раму более жесткой (аналогично тому, как прикручивается полноразмерная акриловая панель). Также есть версии с вырезом для кабеля, если вам нужно пропустить проводку (см. рисунки). И, очевидно, есть детали для сборки двери по тому же принципу, включая петли и ручку. Дверные петли требуют модифицированной секции рамы, поэтому вам, возможно, придется перепечатать пару из них, если у вас уже готов весь корпус.

Я постарался максимально сохранить дизайнерские особенности оригинального проекта, чтобы все выглядело как единое целое. В боковых панелях и петлях используются те же винты ¾ дюйма, что и в проекте шкафа; для дверных панелей требуются винты немного короче 9/16 дюйма. В петлях также используются те же металлические штифты, указанные в проекте корпуса, а в дверных панелях используются те же магниты 12x2 мм, что и в угловых элементах корпуса.

Панели были разработаны для корпуса размером 24 x 24 x 30 дюймов с панелями 18 x 24 дюйма (толщиной 1/8 дюйма), но также должны подойти для корпуса 24 x 24 x 24 дюйма с панелями 18 x 18 дюймов (просто используйте на одну боковую деталь меньше с каждой стороны). Поскольку конструкция является параметрической, ее также можно использовать для создания деталей для других размеров корпуса и панелей (в пределах разумного). В моем случае панели б��ли (как рекламируется) точно Толщина 0,25 дюйма в обоих измерениях, поэтому здесь указан набор по умолчанию — 17,75 x 23,75 дюйма.

Если вы хотите использовать этот дизайн, сначала приобретите акриловые панели и подтвердите их окончательный размер, прежде чем начинать печать! Я купил панели на BuyPlastic.com, и они кажутся надежным и доступным поставщико�� (меня не спонсируют, я просто счастливый клиент). Если ваши панели не более чем на 0,25 дюйма короче указанных размеров, они должны подойти. Пазы также спроектированы с небольшим дополнительным допуском на тот случай, если вместо этого ваши панели будут больше.

Важное примечание: детали рамки необходимо печатать вертикально, то есть тонким краем! Я потратил часы в поисках способа, чтобы они печатались ровно, но канавка для акриловой панели просто не получается достаточно чистой, какую бы схему поддержки я ни пробовал. Я переживал, что детали оторвутся от пластины во время печати, но в итоге у меня не было ни одного сбоя, несмотря на предупреждения слайсера.

Однако сборка может оказаться немного сложнее, поэтому вот несколько хитростей.

При сборке панелей для бортика предлагаю следующий подход. Начните с того, что положите корпус стороной, которую вы собираете, вверх. Сначала прикрутите две нижние угловые панели и боковые панели между ними. Во-вторых, вставьте акриловый лист до тех пор, пока он не сядет должным образом, затем сдвиньте два верхних угла, чтобы можно было положить панель на раму. Затем поднимите акрил за один угол и наденьте боковые панели с одной стороны, затем с другой и, наконец, с верхнего края. Если деталь не скользит плавно, здесь может пригодиться небольшой резиновый молоток. Когда все детали рамы будут размещены правильно и все войдет в углубление, начните все прикручивать, начиная с двух верхних углов. Обязательно отрегулируйте положение панелей перед их прикручиванием, чтобы они прилегали заподлицо с рамой.

Собирая дверь, соедините вместе два угла, низ и несколько деталей, идущих вверх с каждой стороны; затем вставьте акриловую панель и завершите прикрепление остальных частей. Убедитесь, что скобки установлены на Scr
