Шлифовальный блок - большой, ширина 115 мм/4,5 дюйма.......

Что это такое?

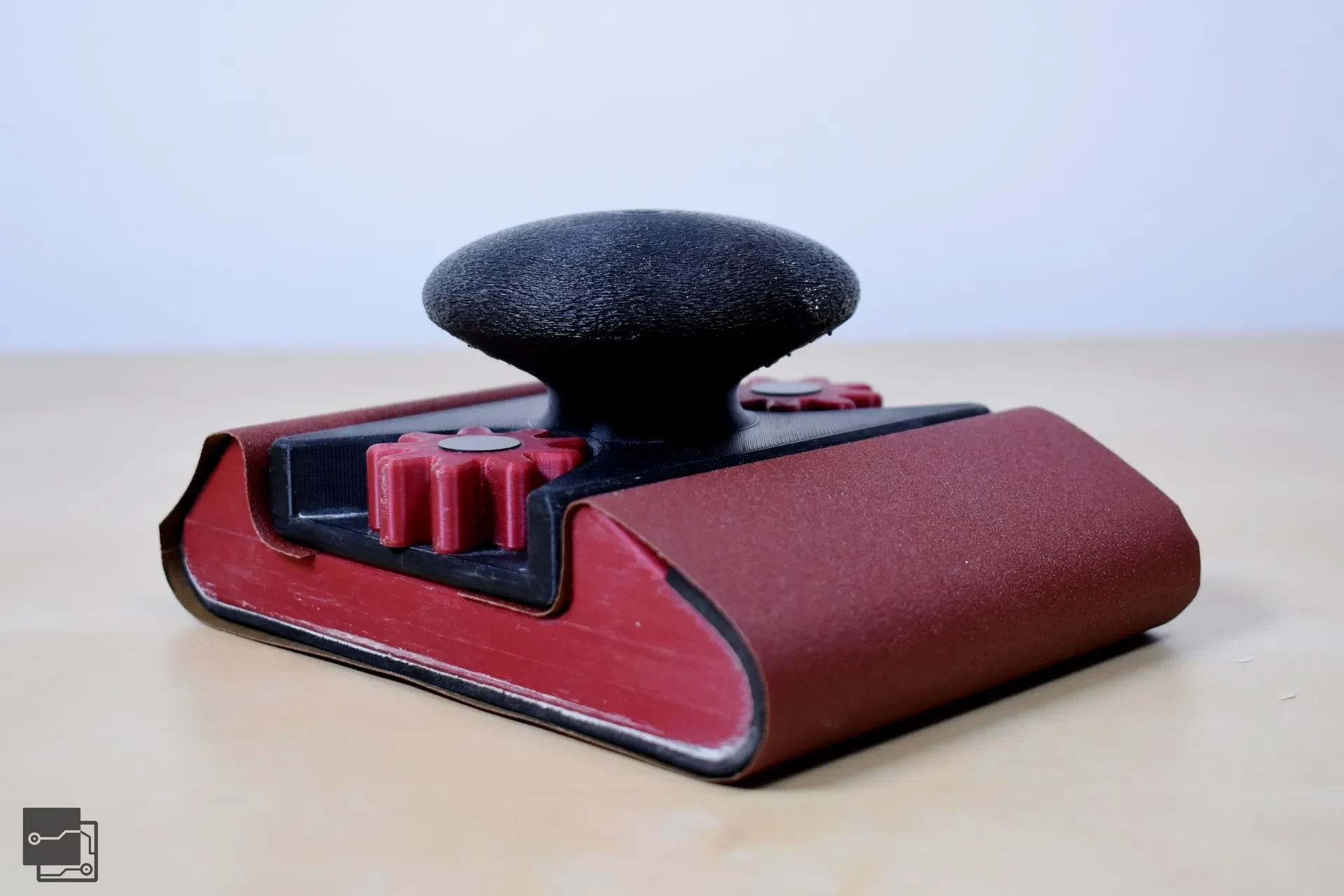

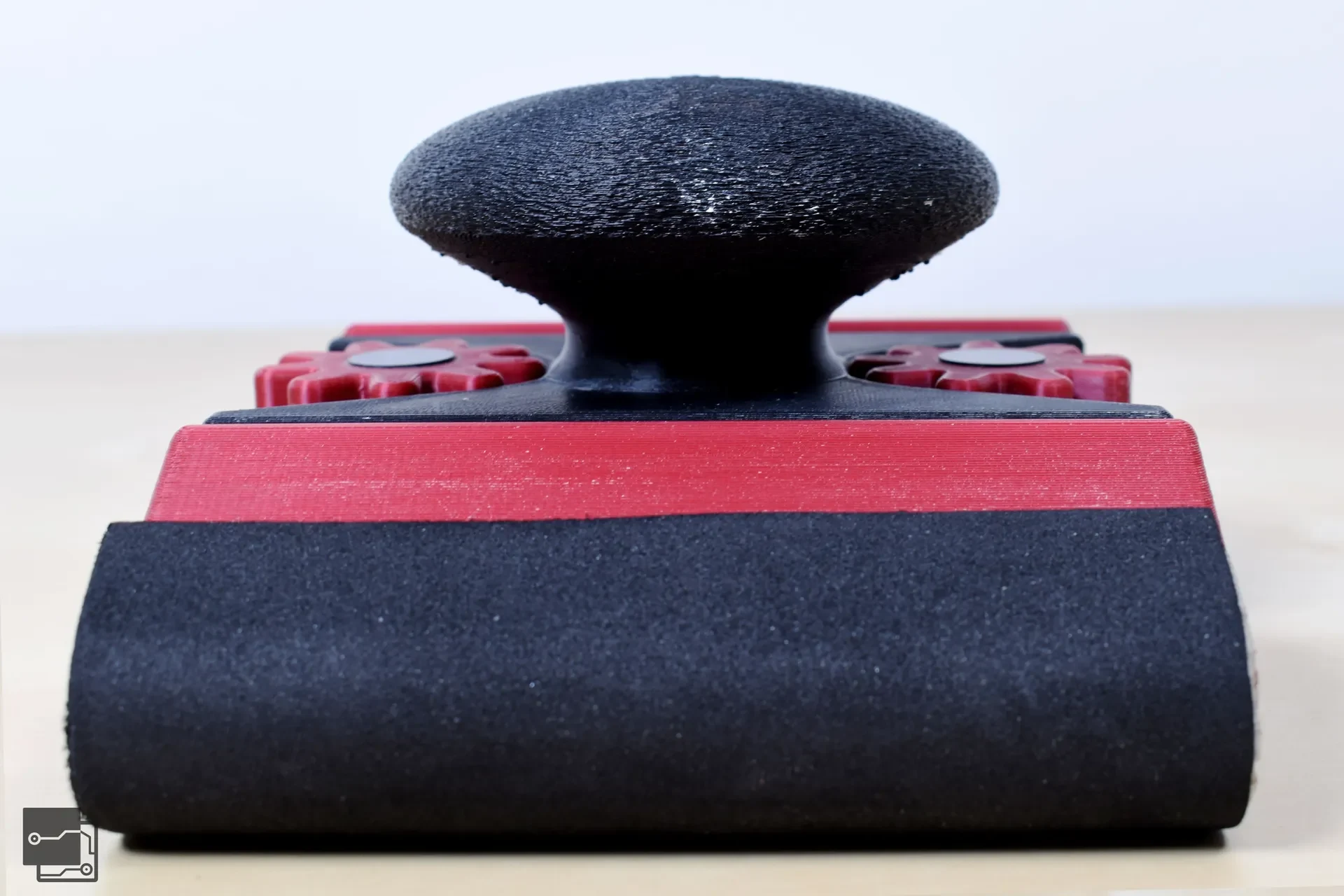

Шлифовальный блок шириной 115 мм, соответствующий размерам обычных рулонов наждачной бумаги.

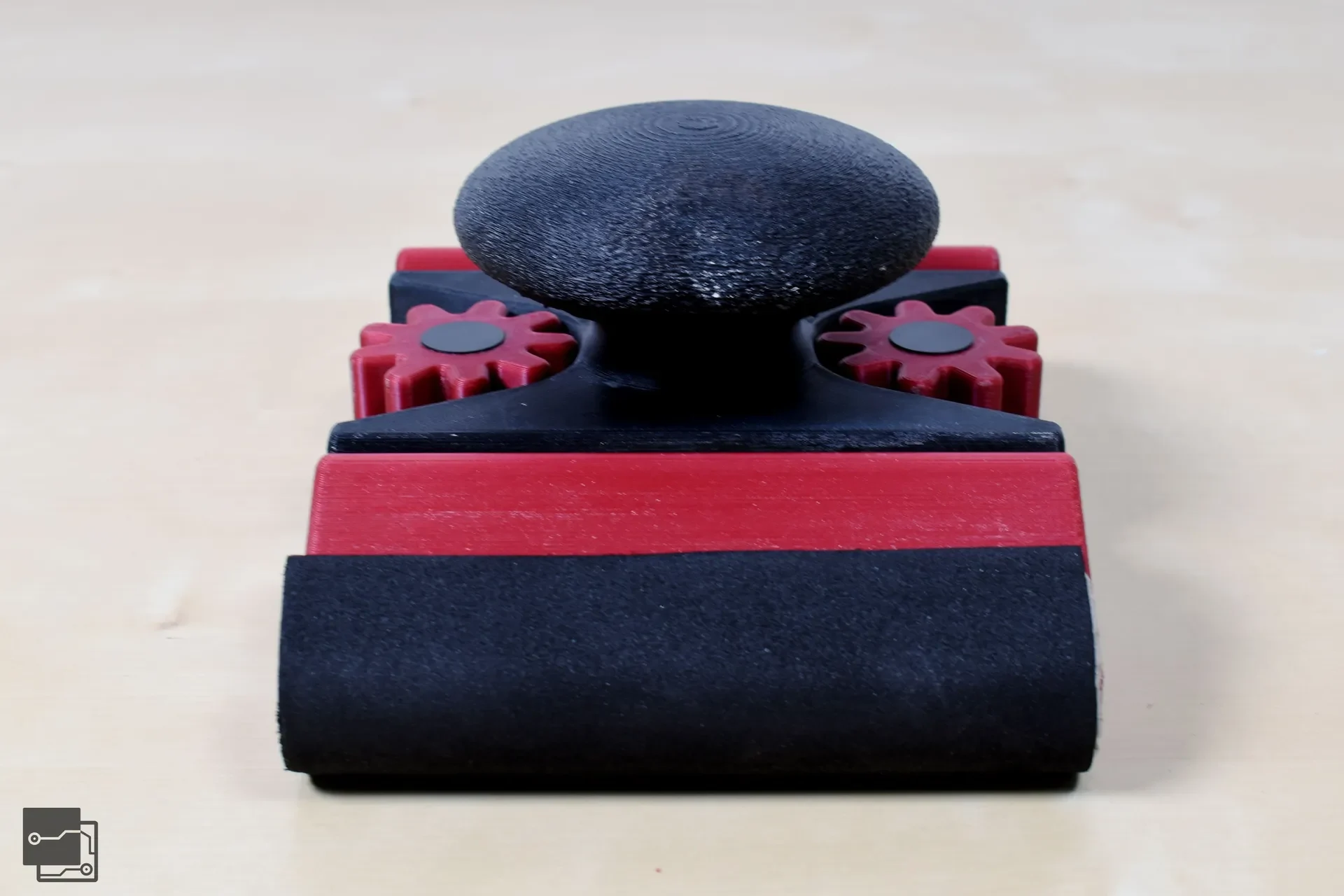

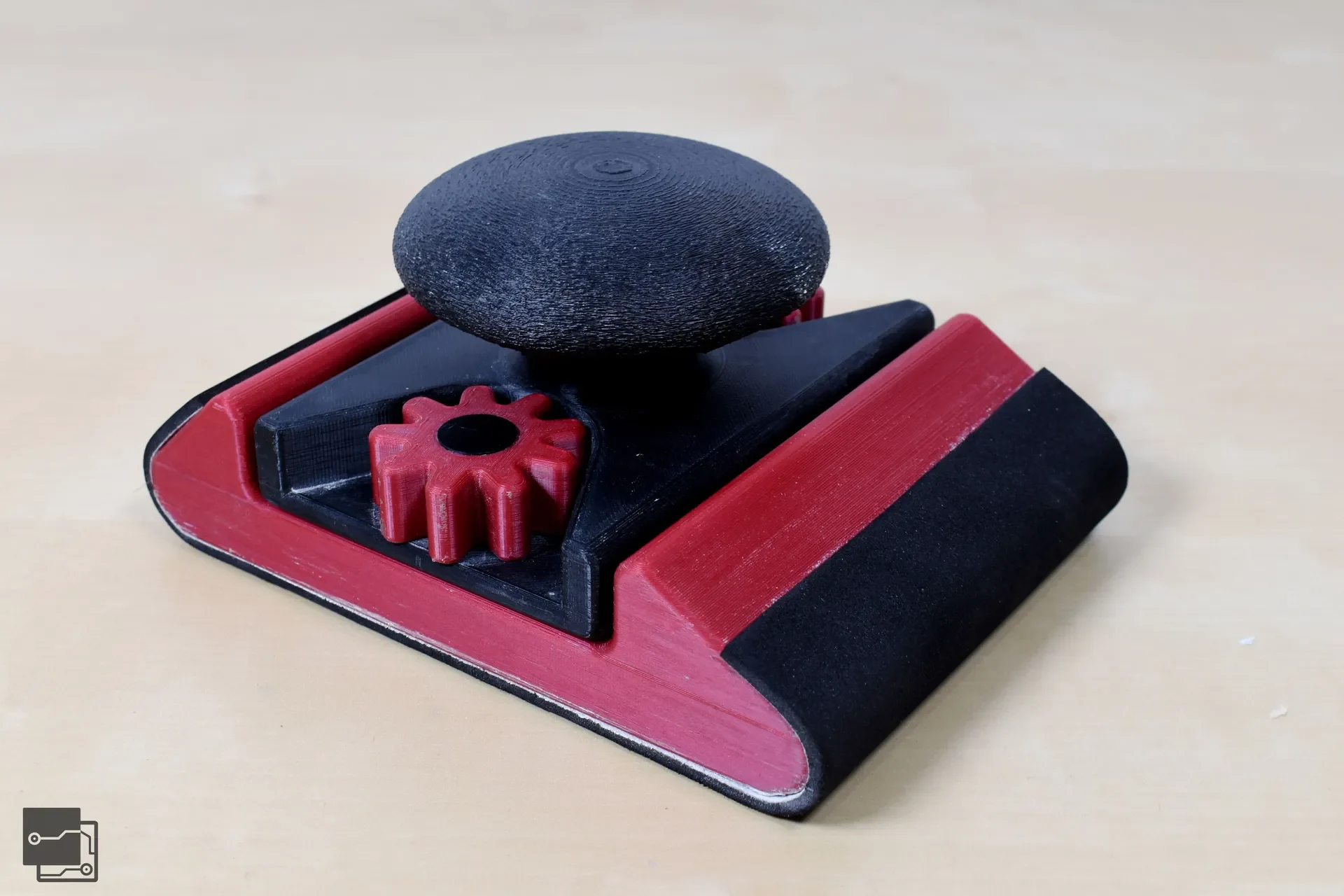

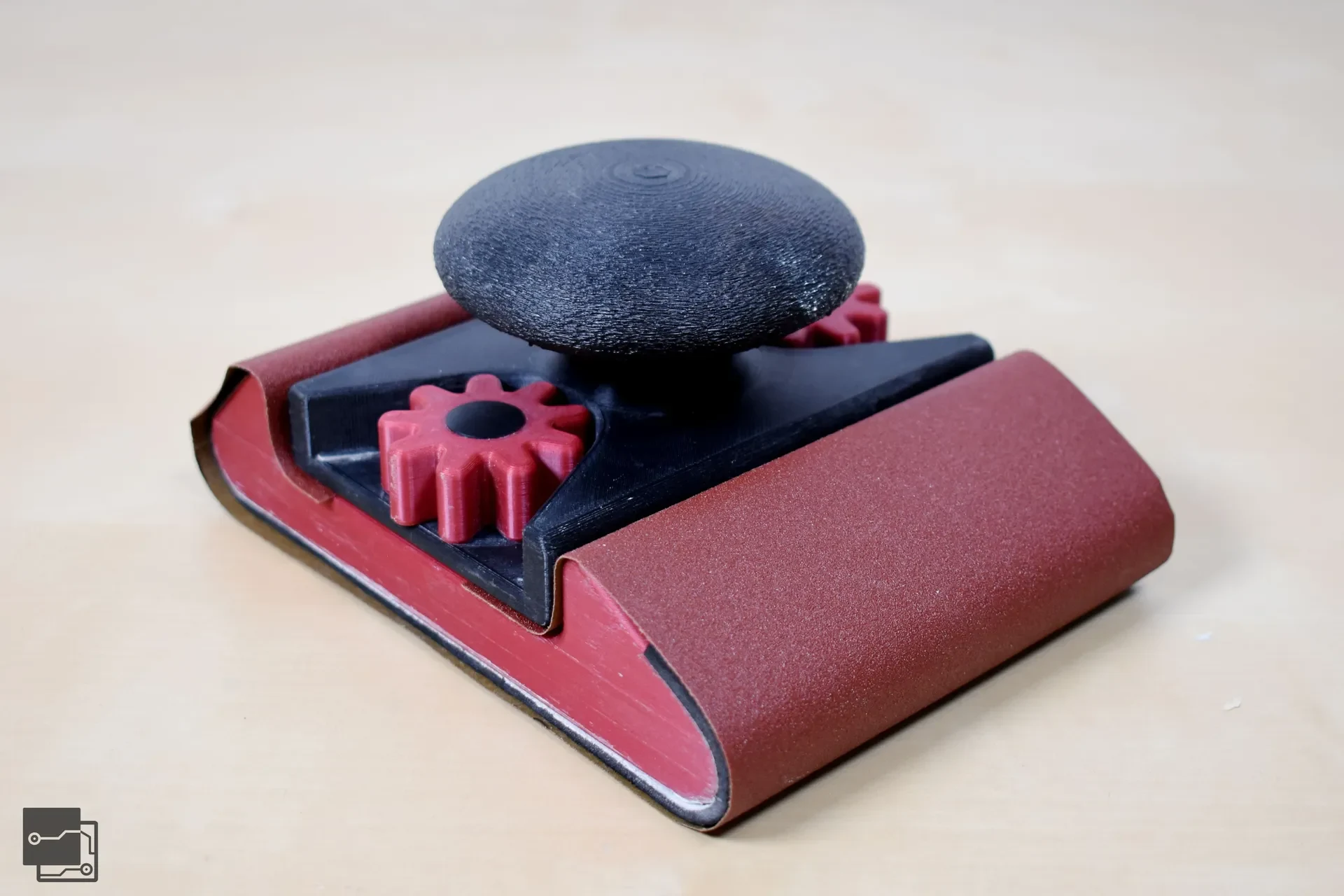

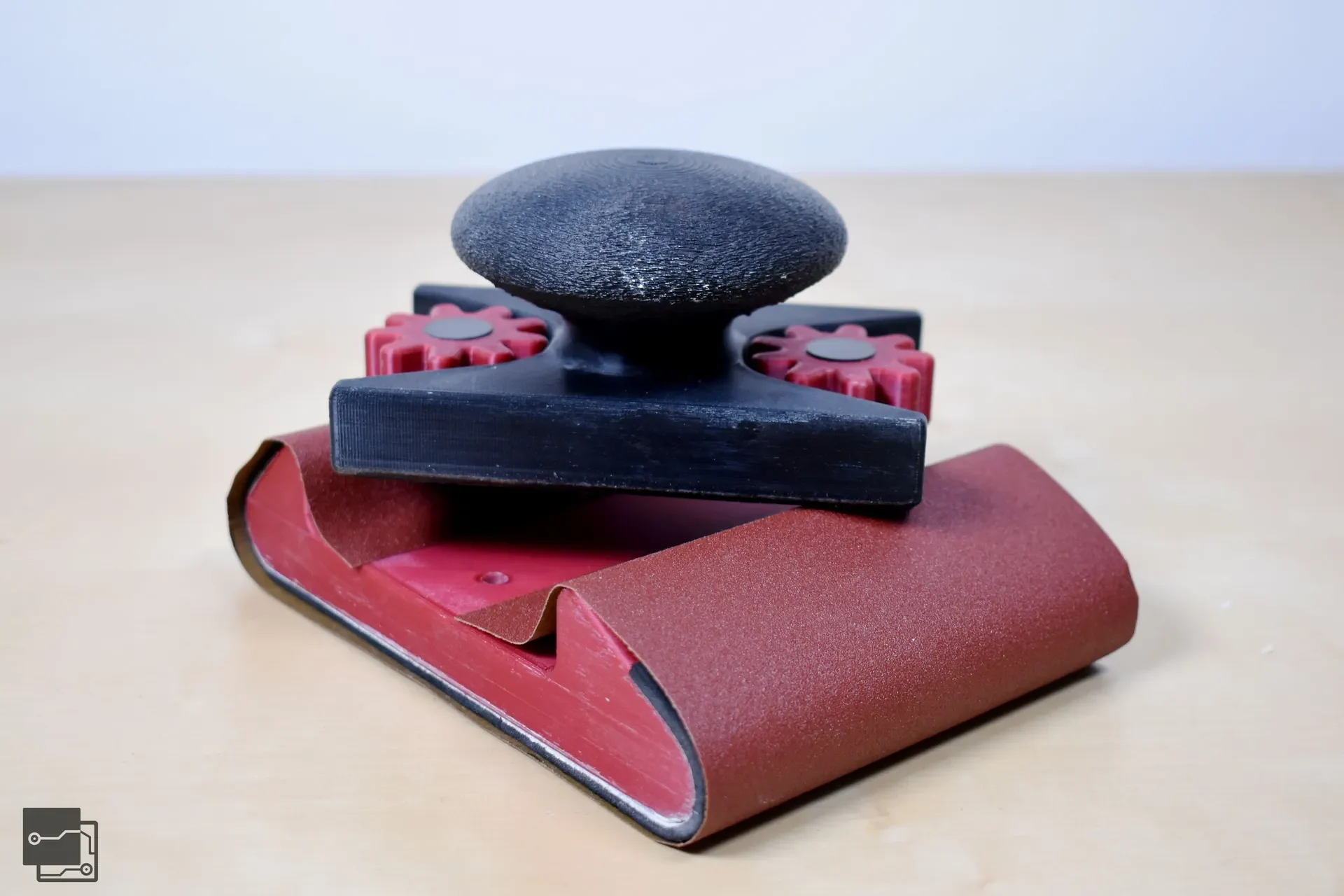

Он имеет две ручки, позволяющие легко высвободить наждачную бумагу для быстрой замены. Держать большой блок отдельно может быть не так удобно, поэтому у него есть ручка для удерживания.

В последней версии я использовал эффект размытой кожи в слайсере prusa, чтобы ручка лучше держалась.

Зачем это делать?

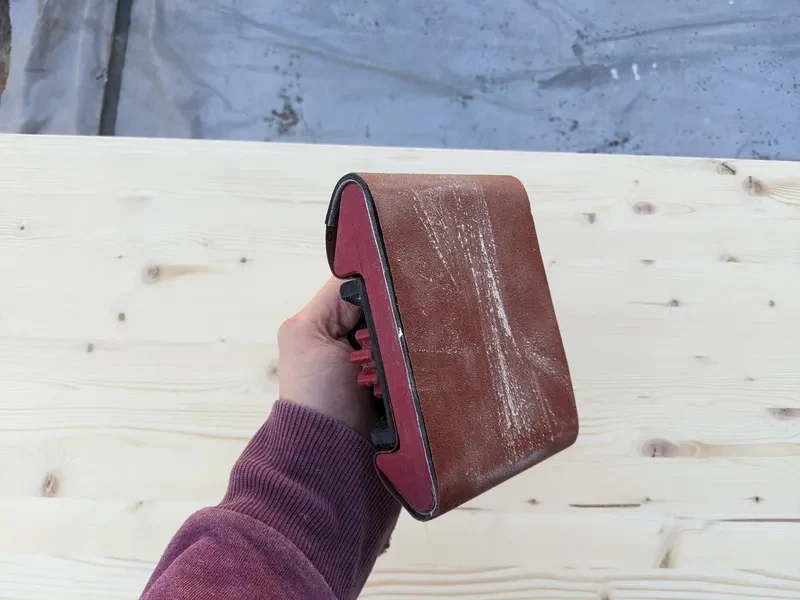

Мне нужно было отшлифовать большие площади на стене и некоторой мебели. Используя шлифовальные блоки меньшего размера, вы рискуете образовать бороздки и углубления на поверхности.

Но если вам нужно много шлифовать блоком одинакового размера, лучше подойдет электрическая шлифовка. Его следует использовать для легкого шлифования, поскольку размер блока подразумевает, что вам может потребоваться обработать большую площадь.

Конструкция включает две версии ручек: под обычную головку под торцевой ключ или под головку болта ISO4017.

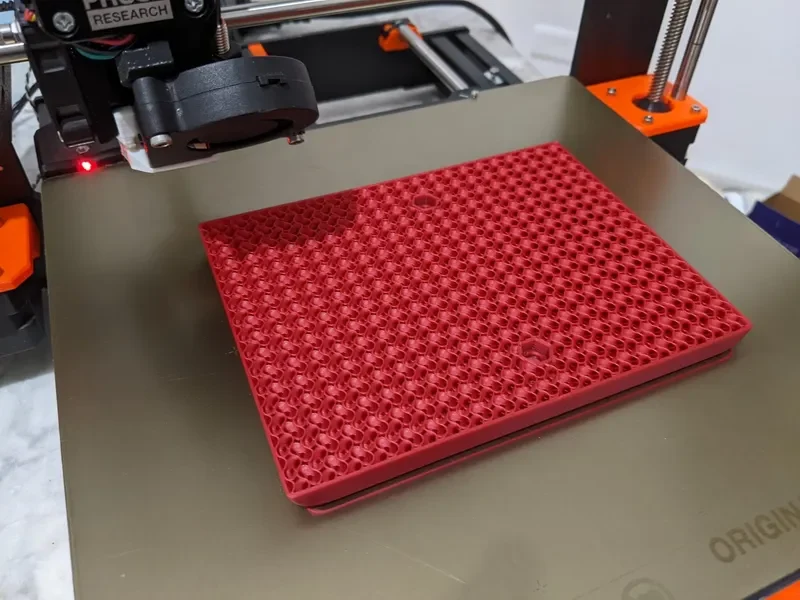

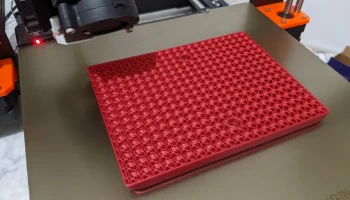

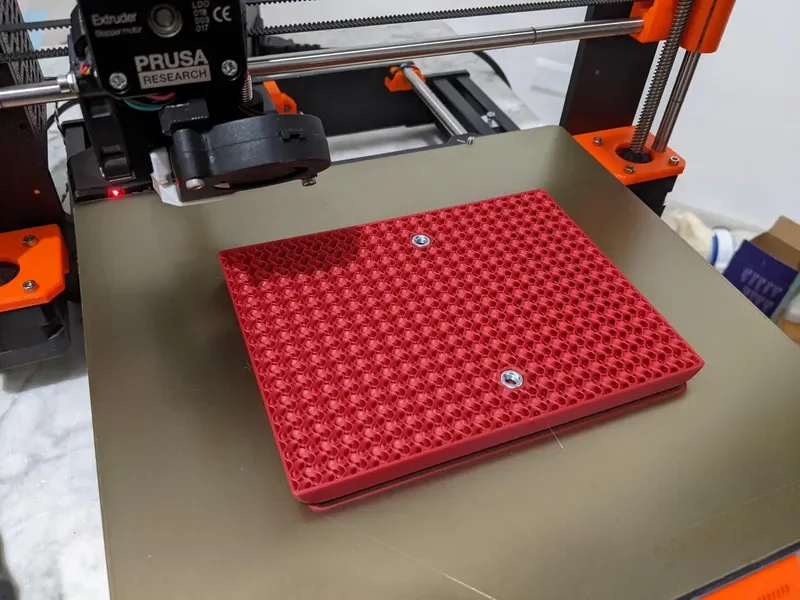

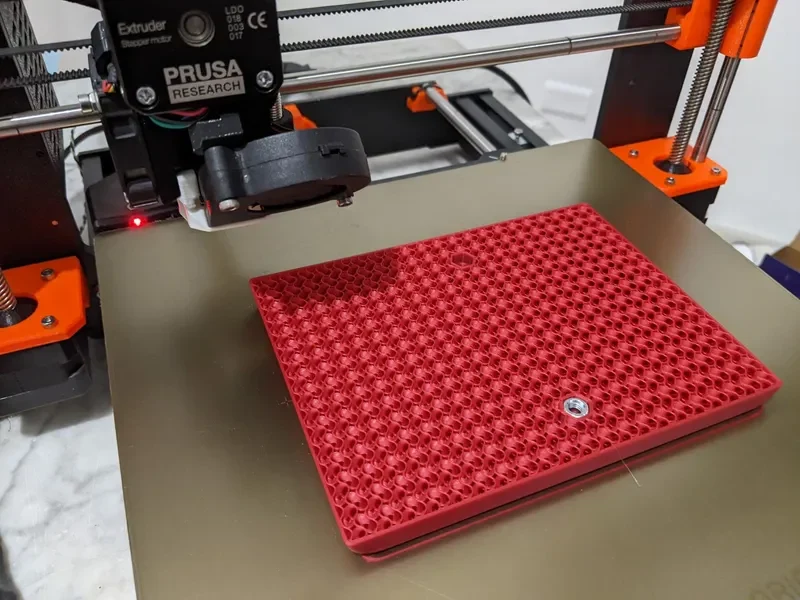

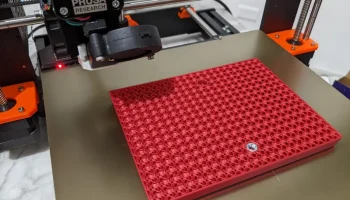

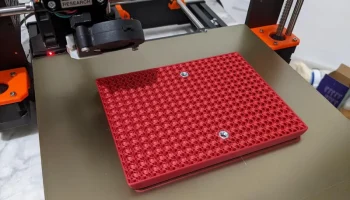

Гайки встроены в нижнюю часть, поэтому НЕОБХОДИМО добавить паузу к отпечатку, чтобы вставить гайки.

Также следует установить ручки на место, вставить болты и только потом (при необходимости) приклеить, иначе ручка будет мешать вкручиванию болтов. Это особенность, поэтому при зам��не наждачной бумаги, если вы полностью открутили верхнюю часть, ручки не выпадут.

Последняя версия

Разработано с использованием рабочей среды FreeCAD 0.19 + Assembly 4.

Журнал изменений
спецификация

3D-печатные детали

2x ручки
2 крышки болтов
1x база
1x ручка

Аппаратное обеспечение

2 гайки
2 болта M5x16 либо с головкой под торцевой ключ, либо с головкой ISO4017.
(Необязательно) Лист пенопласта толщиной 2-4 мм можно приклеить на поверхность шлифовального блока.

Модель параметрическая, но не очень хорошо оптимизирована, поэтому FreeCAD немного медленно применяет изменения.

Если вам нужны какие-либо изменения в дизайне или вопросы, свяжитесь со мной через эту форму.
