Чехол для подвески с ЧПУ "Fluid Dial" для FluidNC на базе...

ПРИМЕЧАНИЕ. Новое от 7 сентября 2024 г. — я добавил ремикс этого чехла, который поддерживает стартовый комплект FluidDial от Bart Dring.

Купите стартовый комплект Bart's FluidDial: https://www.tindie.com/products/33366583/fluiddial-connection-starter-kit/
Получите доступ к новому обновленному корпусу: https://www.printables.com/model/999824-case-for-fluiddial-cnc-pendant-for-fluidnc-w-m5-st.

Ниже следует предыдущее описание:

Прошивка для FluidDial уже выпущена. Чтобы использовать его, вам также необходимо обновить прошивку FluidNC вашей основной платы как минимум до версии 3.7.13 или новее. Большое спасибо команде разработчиков FluidNC за отличную работу по разработке. Как всегда, относитесь к любому новому обновлению FluidNC как к «бета-версии», пока вы его не протестируете.

См. мой полный журнал сборки на Инженерном форуме V1 здесь: https://forum.v1e.com/t/fluid-dial-fluid-nc-dial-pendant-by-bart-dring-using-m5-stacks-m5-dial/41483/

Огромный привет и благодарность Барту Дрингу, Митчу Брэдли, Брайану Дати и Майклу Меланкону из команды разработчиков Fluid NC, а также Райану Зеллеру, @vicious1 из V1 Engineering Inc и всей полезной команде на форуме V1E! Если вы получаете пользу от их потрясающей работы, подумайте о том, чтобы присоединиться ко мне и сделать пожертвование, чтобы помочь им продолжить свою работу.

Вики проекта находится по адресу: http://wiki.fluidnc.com/en/hardware/official/M5Dial_Pendant.

Исходный корпус (а также прошивку и другие ресурсы) можно получить в репозитории проекта на Github по адресу: https://github.com/bdring/PendantsForFluidNC/tree/Files/M5Dial_Pendant.

Ре. Недавно переработанная версия Cradle — теперь доступны три издания.

Первоначальный выпуск — 11 января 2024 г., последующие изменения дизайна опубликованы не позднее 27 января 2024 г.:

Вот три его ��здания, доступные сейчас (два с магнитами и третье без магнитов):

v1.4 — 1-е издание — ПОЛУЧИТЕ ЗДЕСЬ — магниты снаружи, противоположные магниты соприкасаются
v1.5 — 2-е издание — ПОЛУЧИТЕ ЗДЕСЬ — магниты внутри, противоположные магниты не соприкасаются
v1.6 — 3-е издание — ПОЛУЧИТЕ ЗДЕСЬ — вообще никаких магнитов, просто вставка и извлечение с помощью прессовой посадки

В этот список по-прежнему включена нижняя ��асть корпуса, соответствующая «v1.4», указанной выше, которая имеет выемки на нижней поверхности для небольших магнитов — для работы в сочетании с новой «Подставкой для подвесного циферблата FluidNC на пластине LR3 YZ» — доступной по адресу https://www.printables.com/model/718136-cradle-for-fluidnc-dial-pendant-on-yz-plate-of-low.

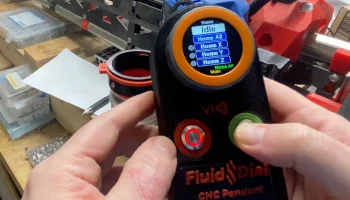

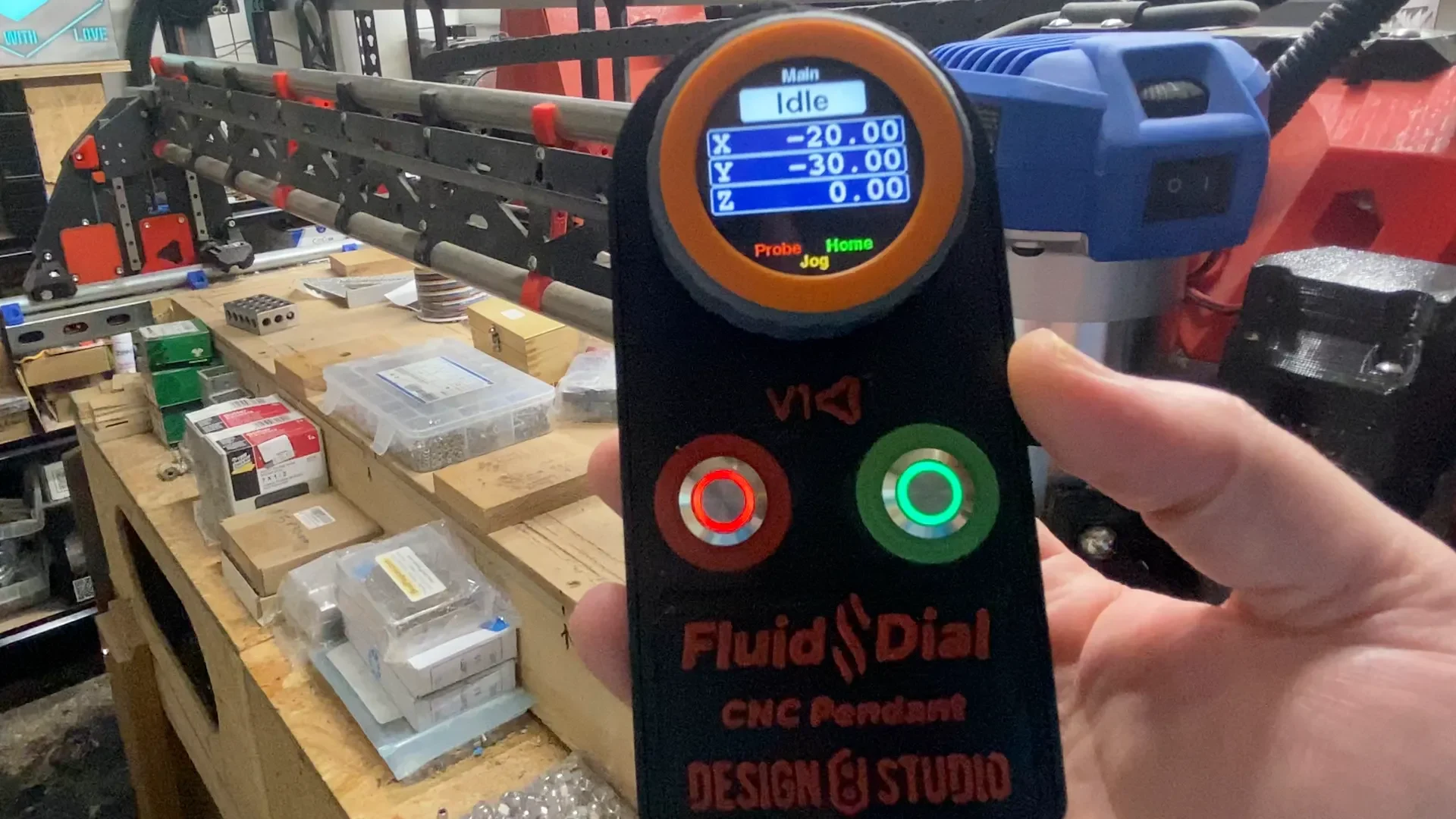

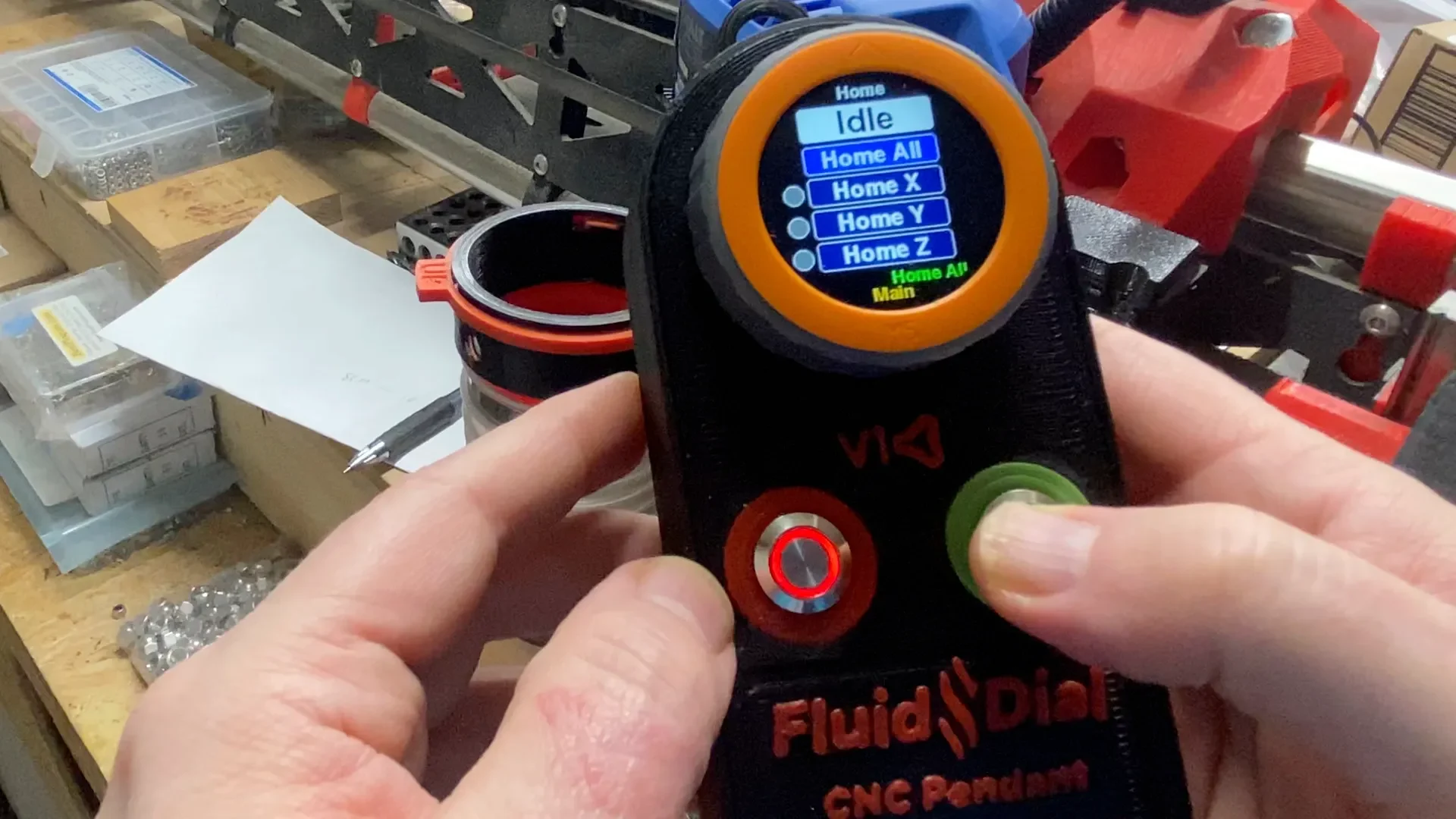

Посмотрите эти видео, чтобы увидеть подвеску с ЧПУ в действии:

Что изменилось в моем ремиксе?

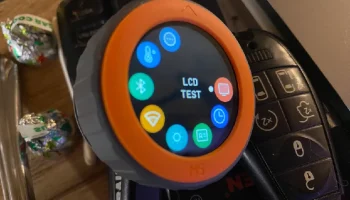

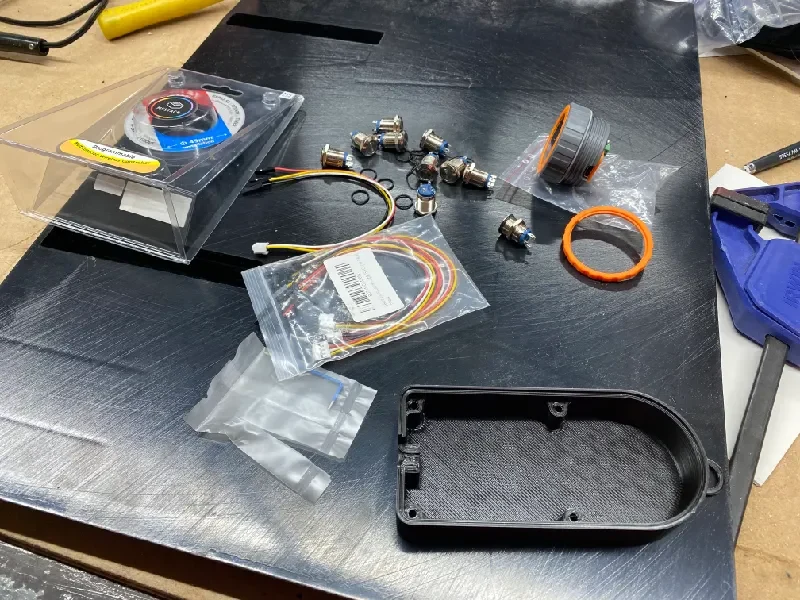

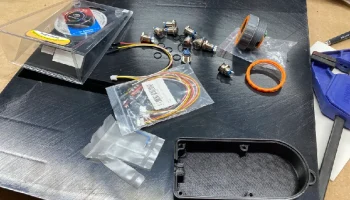

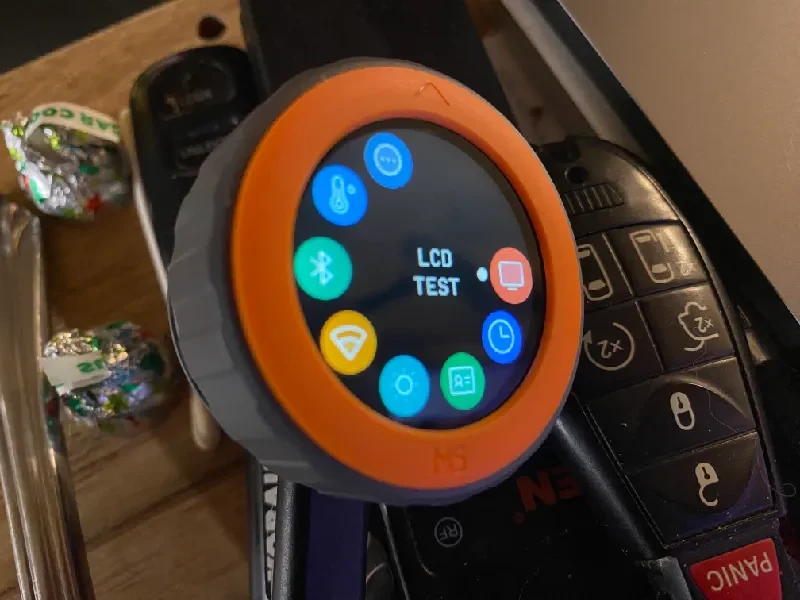

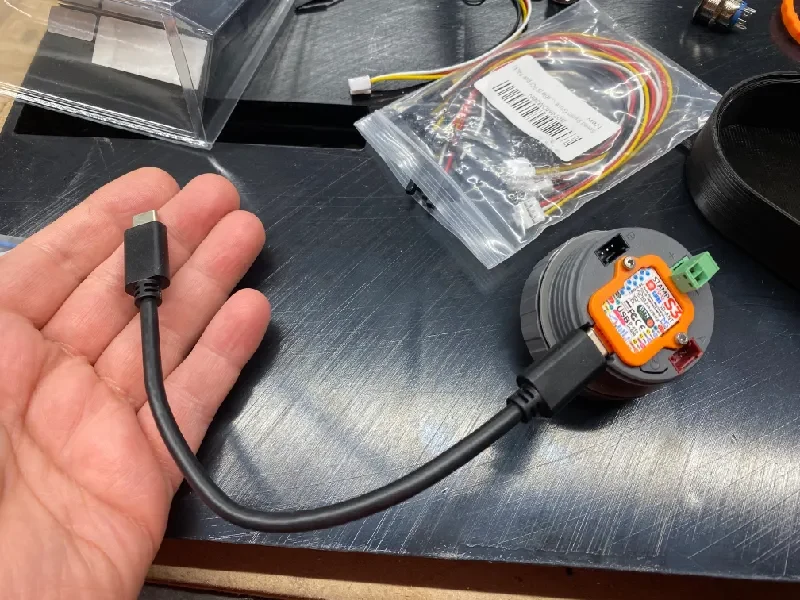

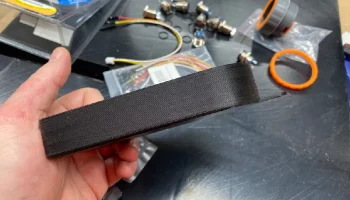

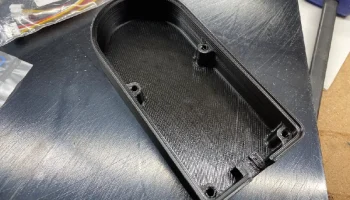

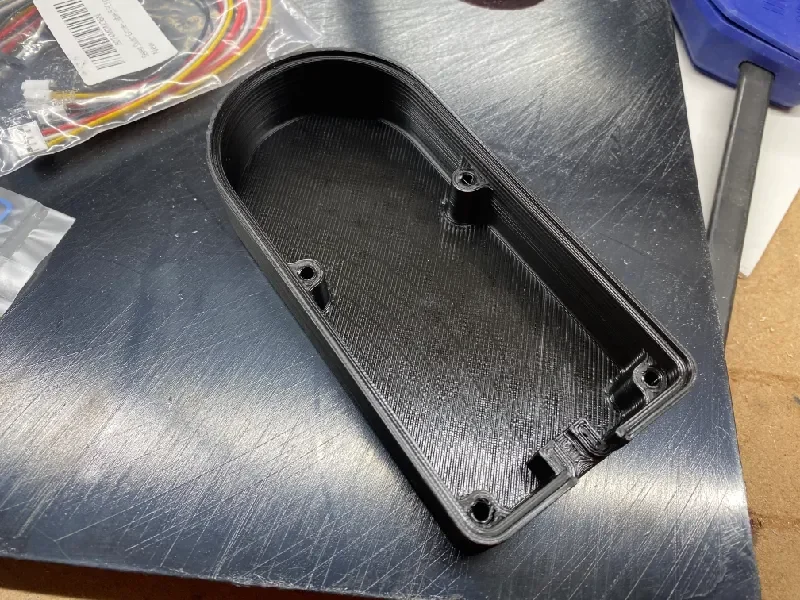

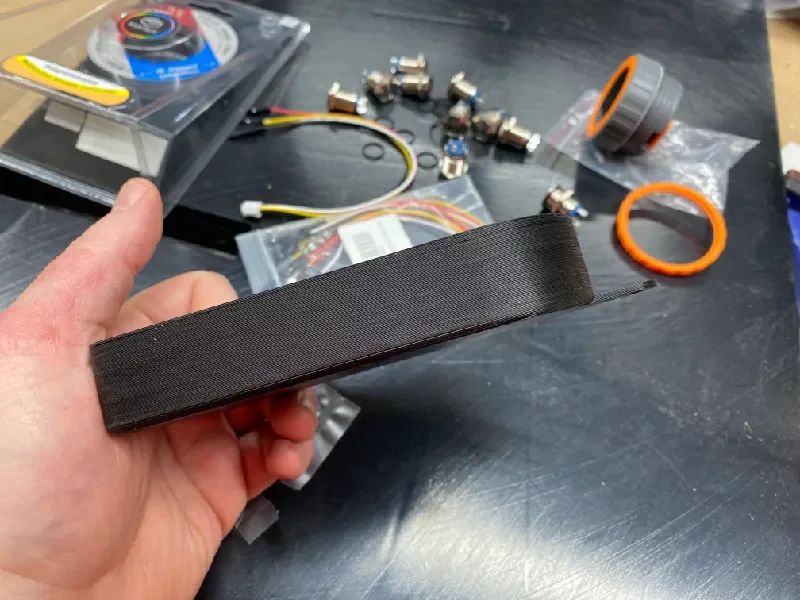

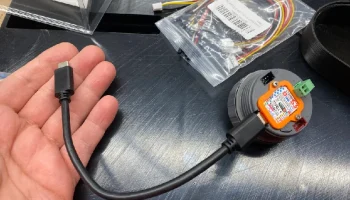

Нижняя часть корпуса (дно корпуса) на 7 мм глубже, ��ем у оригинала, чтобы обеспечить больше места для подачи питания на циферблат M5 Stack.
Кроме того, отверстия для винтов в нижней части нижнего корпуса немного больше, так как я обнаружил, что в оригинале они были недостаточно большими.

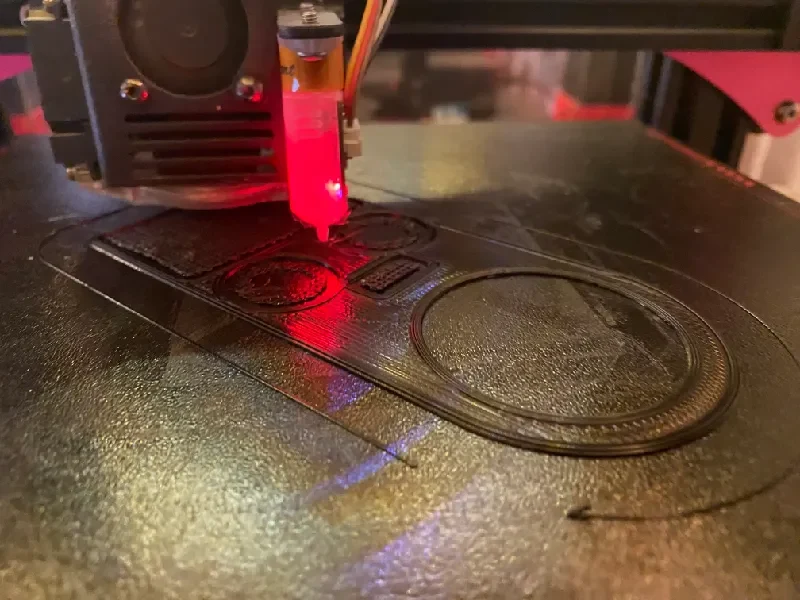

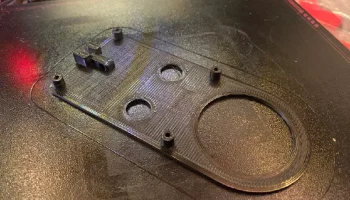

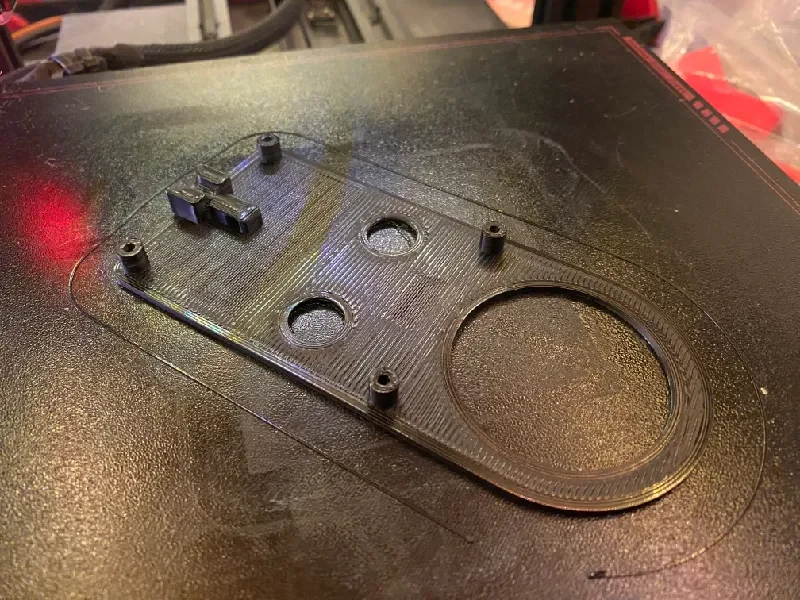

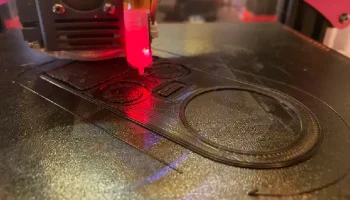

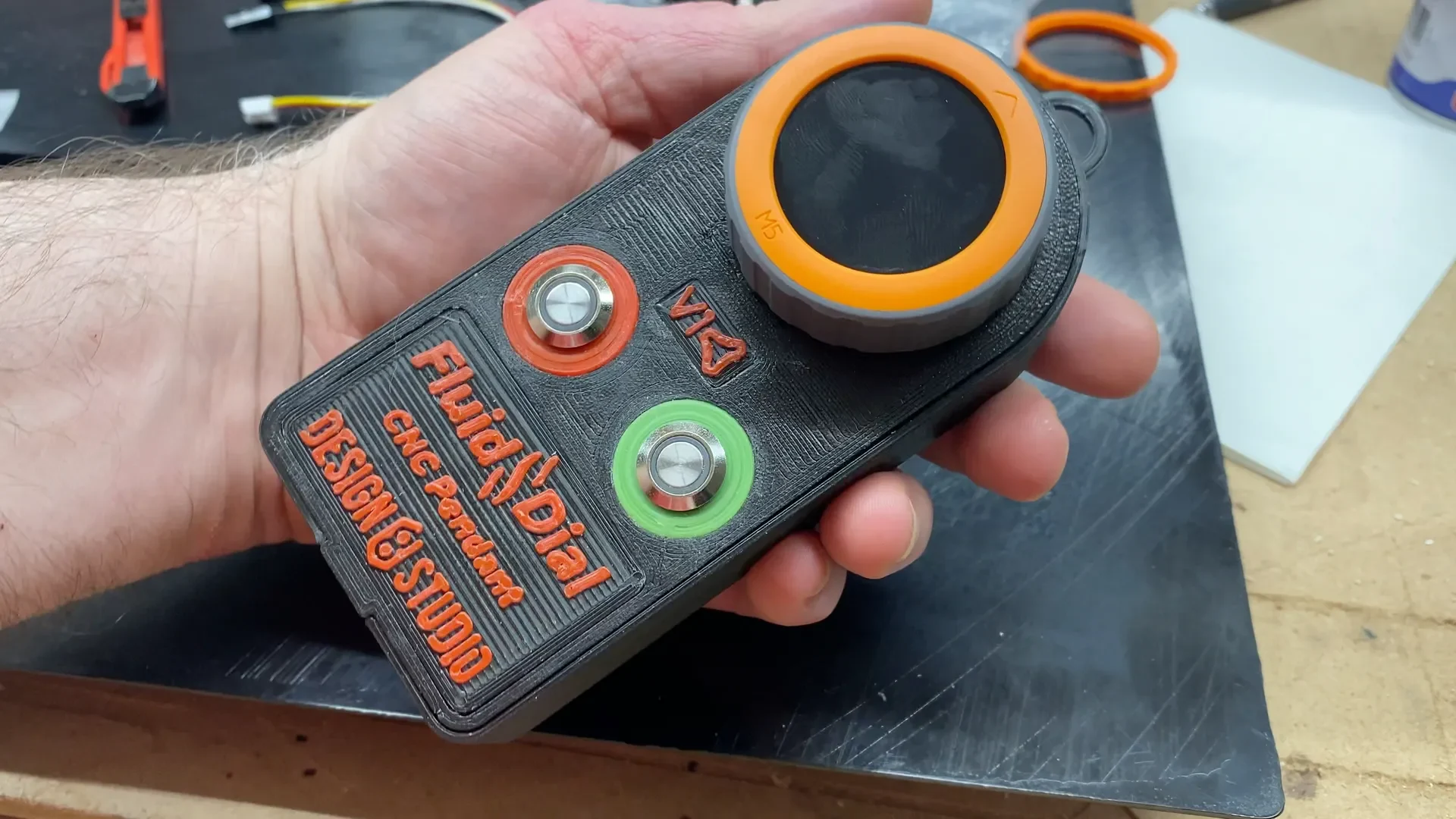

Верхняя часть корпуса (верх корпуса) изменена, чтобы можно было вставлять/приклеивать медальоны с печатным логотипом. Медальоны с печатным логотипом включены в комплект.

Что доступно в этом списке?

Обновленное дно корпуса (увеличено на 7 мм глубины)
Переработанная верхняя часть футляра (модифицированная для медальонов с логотипом, печатается отдельно) для приклеивания.
Медальоны с печатным логотипом.
Графические файлы DXF, из которых были созданы медальоны с логотипом.
Для удобства включены обе оригинальные части корпуса (верхняя и нижняя) в форматах STEP и STL.
В комплект также входит исходный графический PDF-файл — для печати бумажной графической «верхней части» для наклеивания на оригинальную крышку. (Если вы идете по этому пути, вам не нужно печатать медальоны с логотипом или модифицированную крышку.)
Я также добавляю твердые тела Fusion 360 с исходной нижней частью корпуса и модифицированной верхней частью корпуса, а также...
Файл SketchUp (переработанная сетка) нижней части корпуса с добавленной глубиной 7 мм.

РАЗМЕР ВИНТА:

Четыре (4) винта M3 x 16 мм используются для крепления основания к крышке.

Оригинал выпущен под ГЕНЕРАЛЬНОЙ ПУБЛИЧНОЙ ЛИЦЕНЗИЕЙ GNU, и, соответственно, этот список тоже.
