Компоненты выхлопа портативного кондиционераWhynter ARC-1...

Я взял подержанный портативный блок переменного тока, в котором почти не было оригинальных воздуховодов. Вместо того, чтобы тратить 80 долларов на замену, я перепроектировал имеющуюся у меня деталь и спроектировал эти колена так, чтобы они соответствовали моему применению. Напечатанные из PETG со 100% заполнением, они были достаточно прочными, чтобы работать, но не такими надежными, как оригинальные детали. Только для локтя с углом 90° требовались опоры, но я использовал большие поля толщиной в два слоя, чтобы удерживать части локтя.

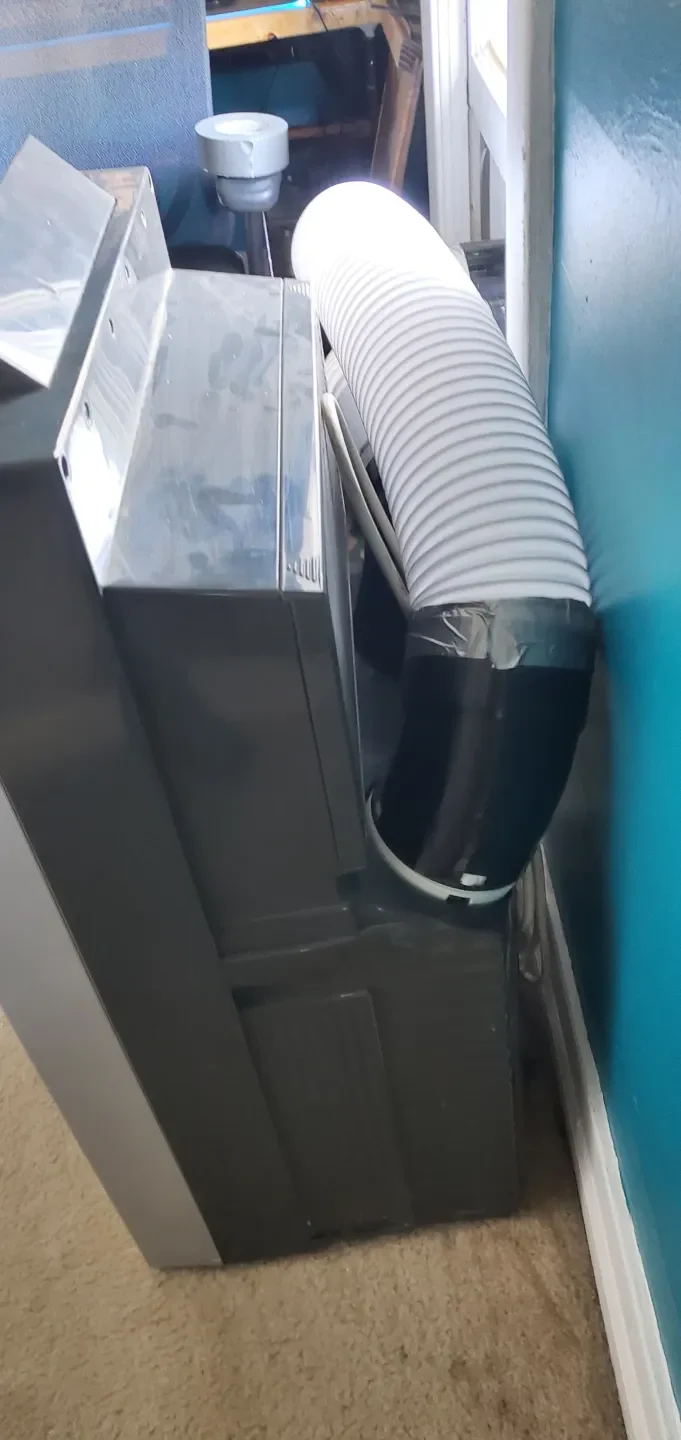

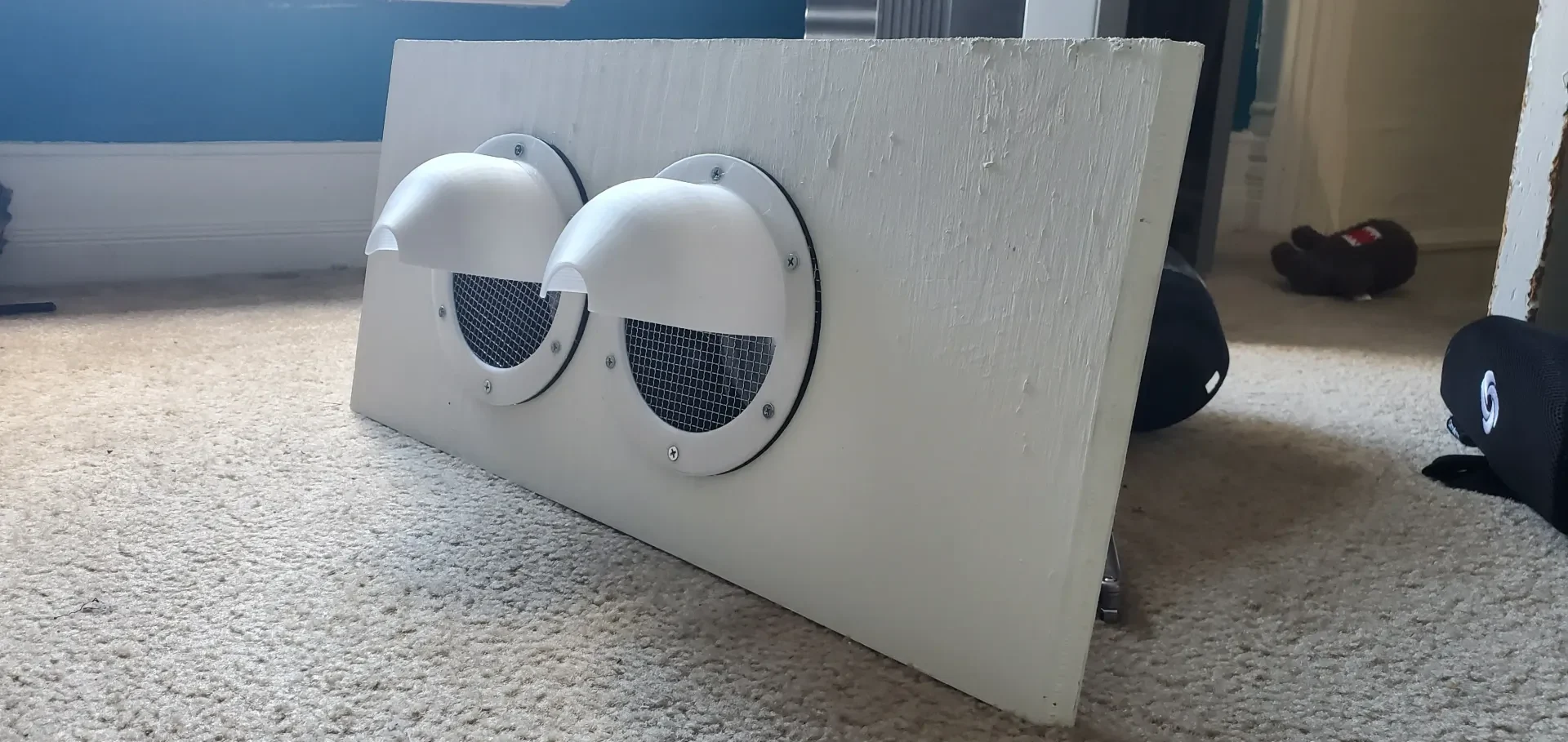

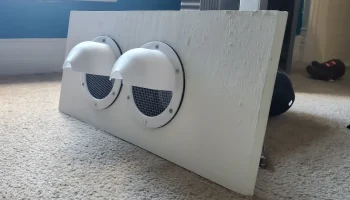

Два угла очень удобны для аккуратной прокладки шлангов друг над другом. Я добавил дополнительный зазор для фиксатора, который удерживает их, чтобы их можно было повернуть на 90 °. В воздуховоде предусмотрена 5-дюймовая вентиляционная трубка переменного тока с резьбой по часовой стрелке, которая без проблем вкручивается в оба конца. Наружные вентиляционные отверстия я установил сетку из нержавеющей стали, чтобы птицы не могли поселиться внутри них, а т��кже включил в свою конструкцию защиту от дождя. Я не уверен, почему все вытяжные воздуховоды переменного тока не имеют их.

Я включил свои файлы Solidworks, а также файлы STEP для всех, кто хочет настроить что-либо в соответствии со своим приложением.

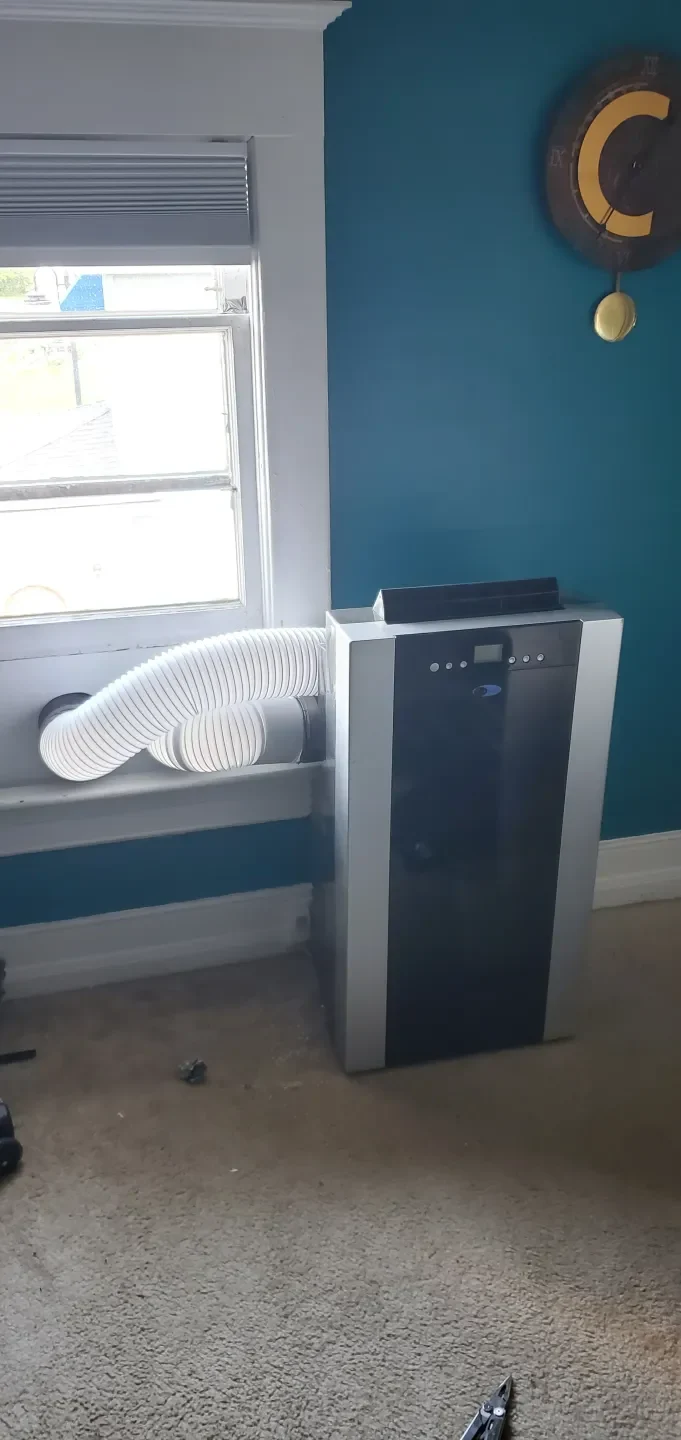

Фотографии не очень хорошие, но это потому, что я продал блок переменного тока, поскольку он был слишком большим и громким для использования в моем офисе.
