Самоцентрирующиеся скоростные тиски (печать на месте) (v1...

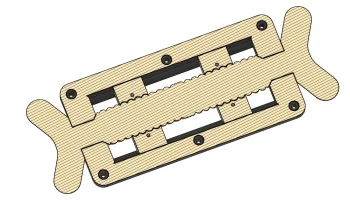

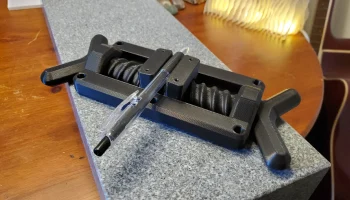

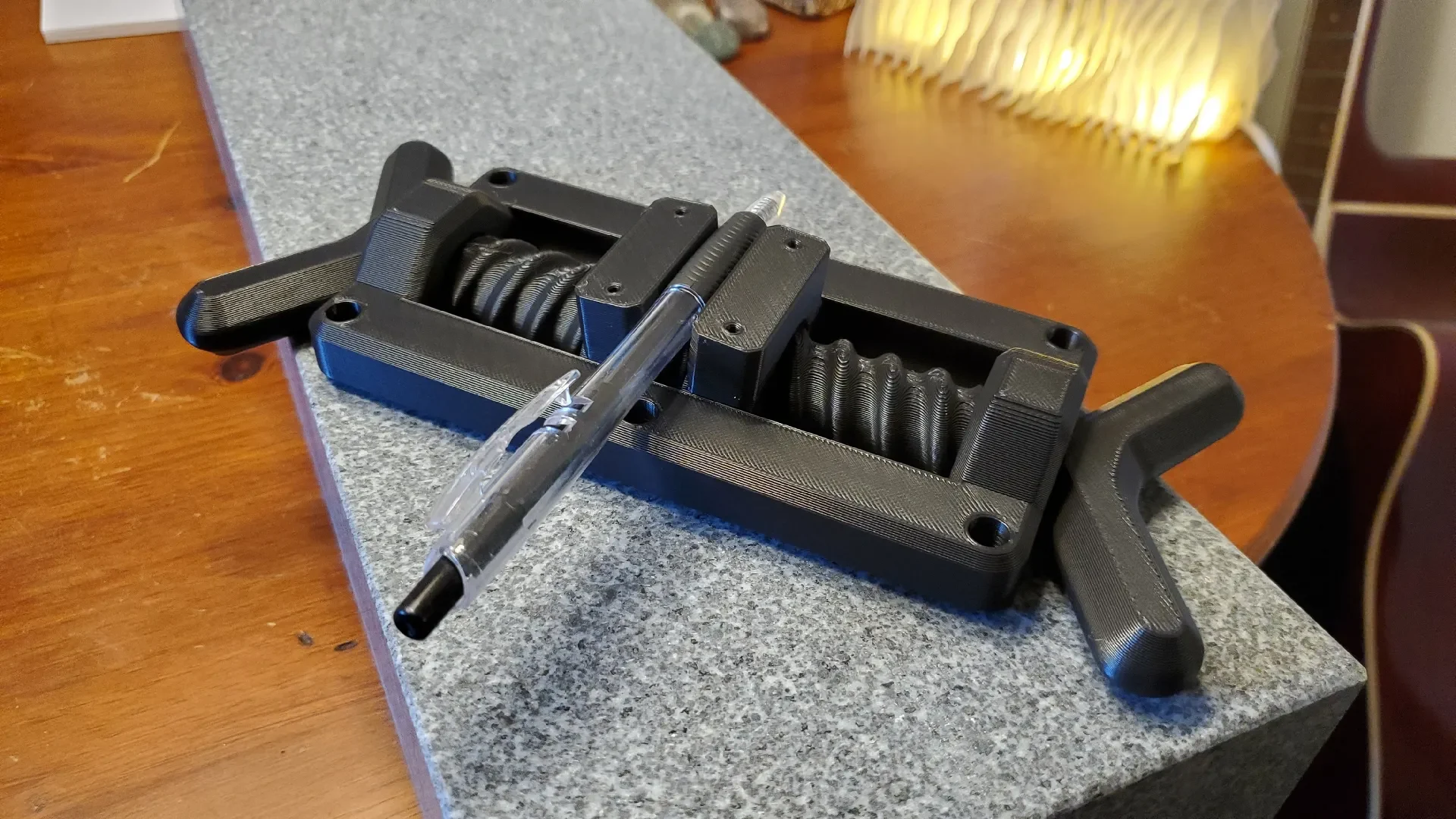

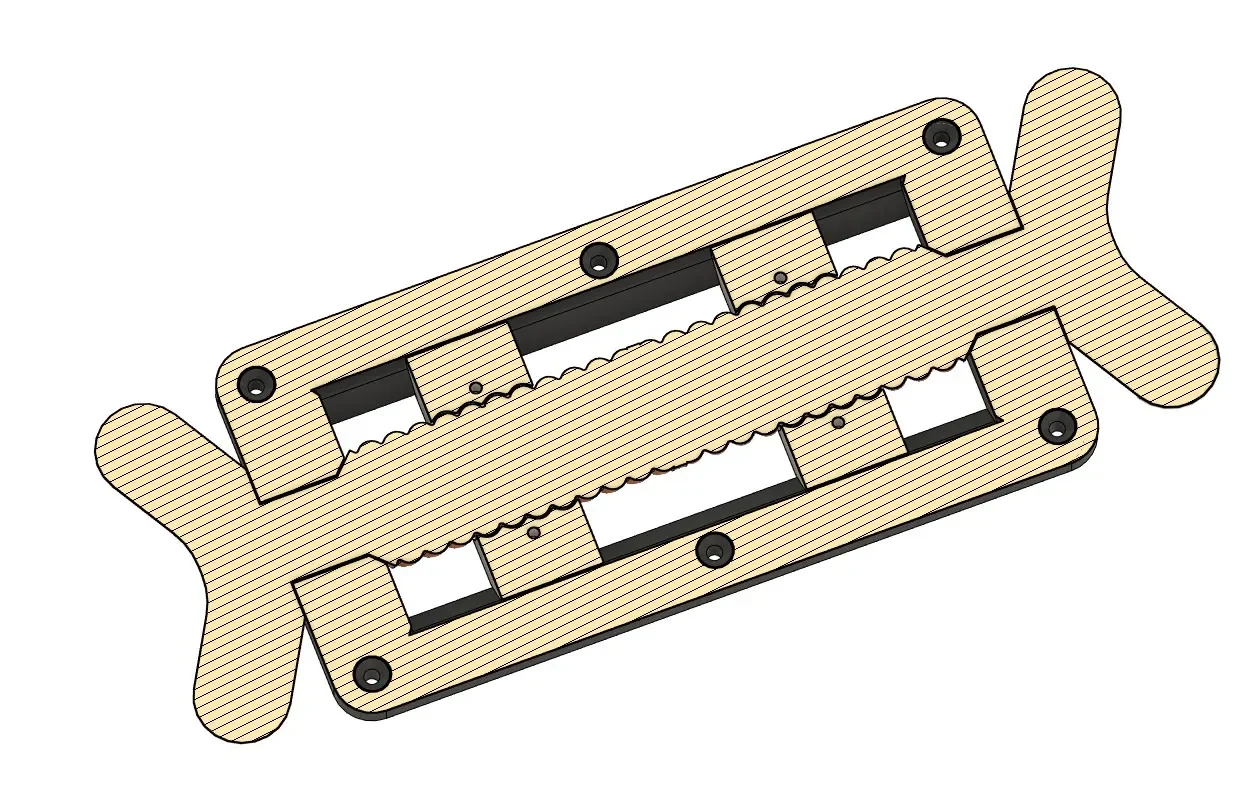

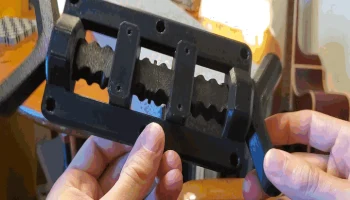

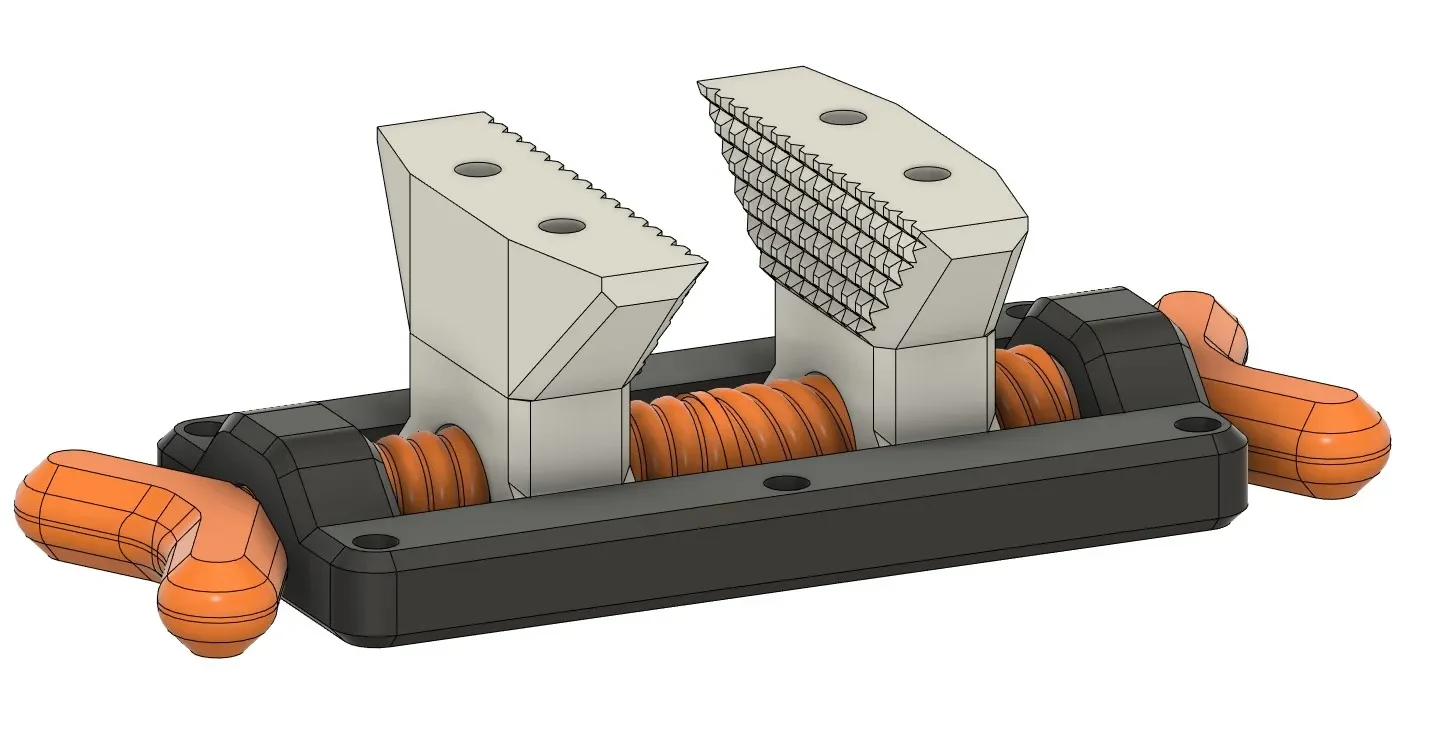

Самоцентрирующиеся тиски перемещают обе губки, чтобы зажать ваш проект, поэтому объекты, над которыми вы работаете, остаются по центру, даже если они разных размеров. В моем случае мне часто приходится гравировать лазером центры предметов, размер которых не совсем одинаковый, поэтому традиционные односторонние тиски имеют тенденцию гравировать их не по центру (или требуют постоянной регулировки, что меня очень огорчает).

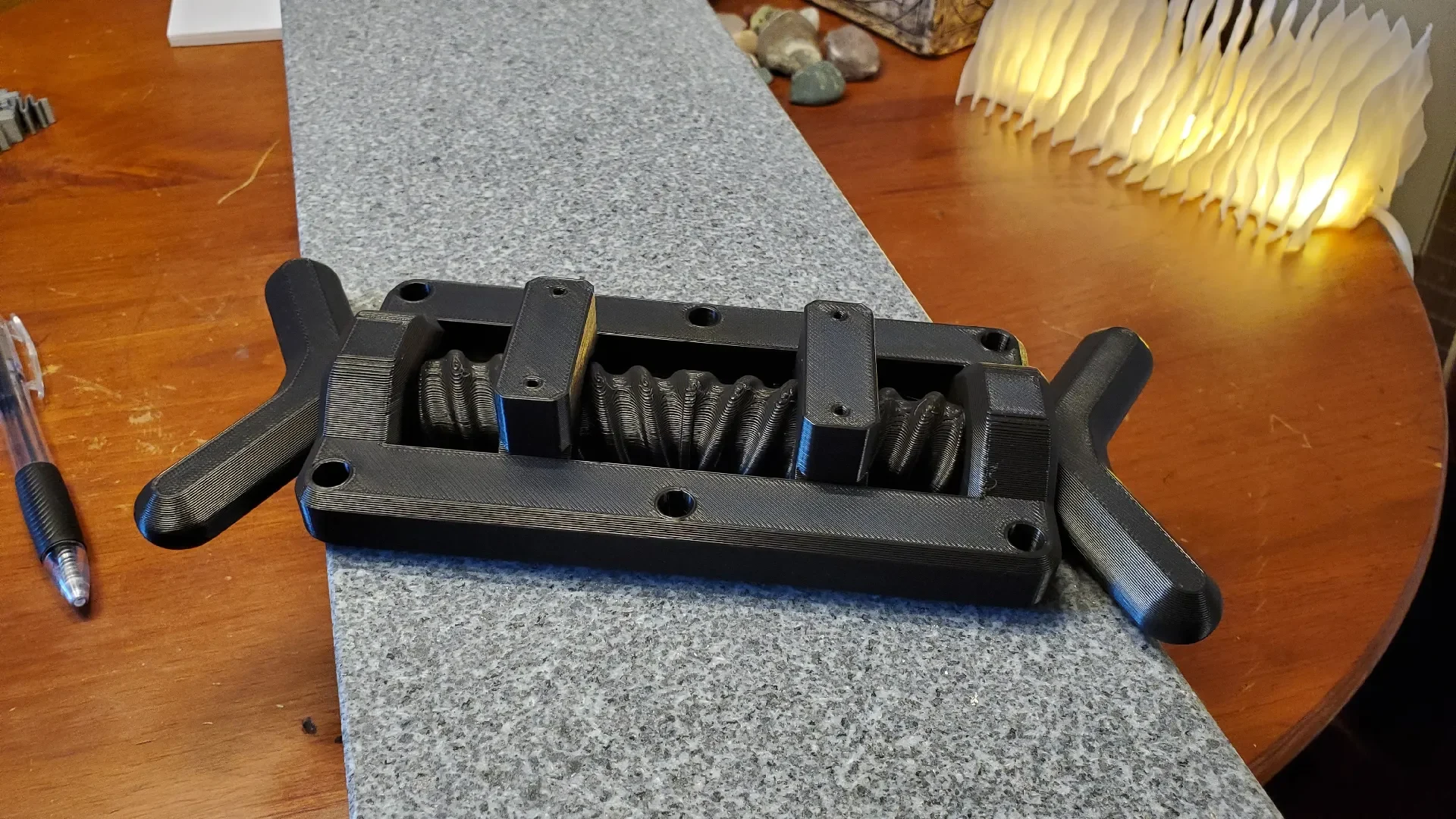

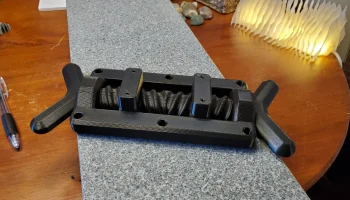

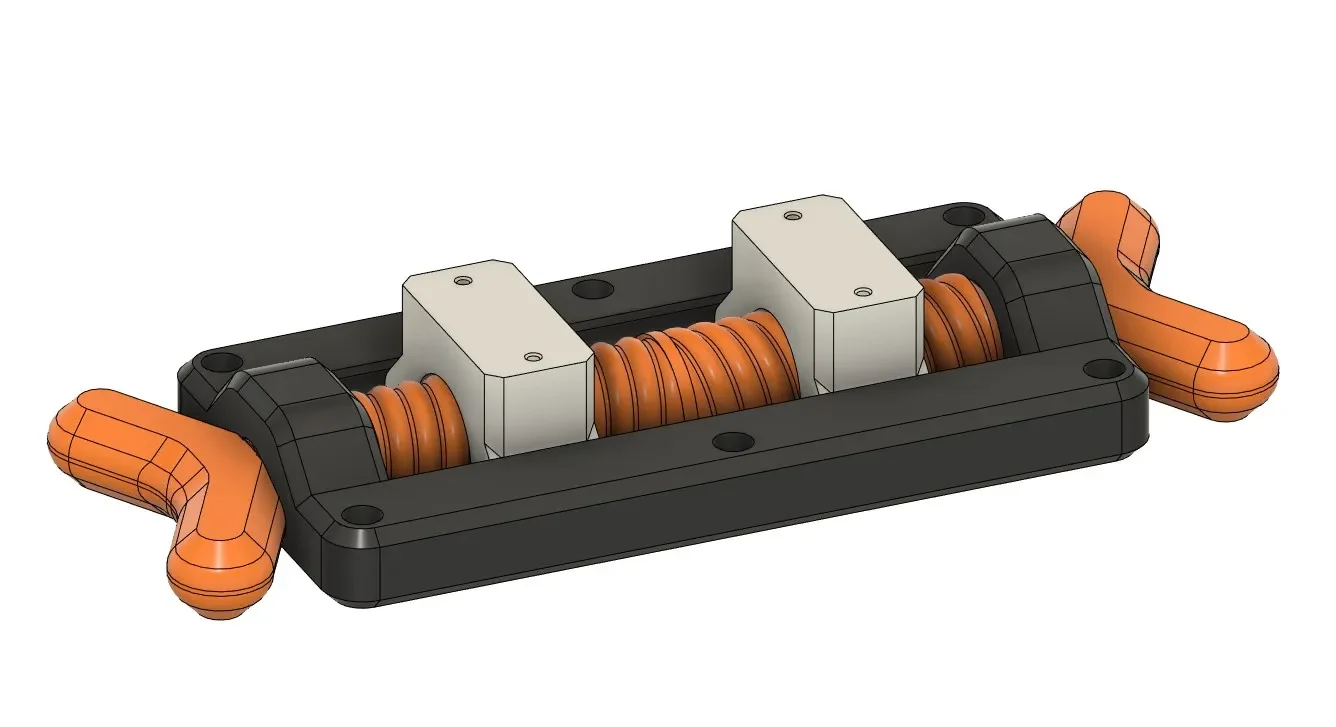

Это конструкция, предназначенная для печати на месте, то есть она снимается с принтера практически в собранном виде — она была вдохновлена превосходным дизайном мини-тисков Адама Кука. Это также быстродействующие тиски, вдохновленные этим прекрасным дизайном от bitsplusatoms — здесь каждая резьба имеет два начала и поворачивается на 10 мм за оборот (а поскольку зажим осуществляется с обеих сторон, на самом деле это 20 мм за оборот), поэтому они открываются и закрываются довольно быстро. Это также означает, что у него нет огромного механического преимущества. Если будет достаточный интерес, я предложу еще несколько вариантов, чтобы вы могли выбрать, где вы хотите, чтобы этот компромисс приземлился :-)
Единственная часть, которую я решил оставить отдельно, — это губки, так как мне нужно было что-то, где я мог бы легко завинчивать и отвинчивать специальные инструменты. Они крепятся с помощью двух винтов M3 (длиной где-то от 10 до 30 мм), расположенных на расстоянии 30 мм друг от друга, которые врезаются в пластик. Эти винты также помогают укрепить линии слоев этих деталей.
Обновление: я также только что добавил две подставки, которые можно поднять тиски со стола и установить на расстояние между отверстиями перфорированной доски (например, ¼ дюйма на расстоянии 1 дюйм) — они крепятся с помощью винтовых отверстий M3 в основании тисков.

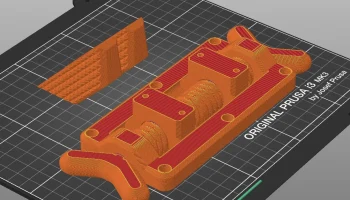

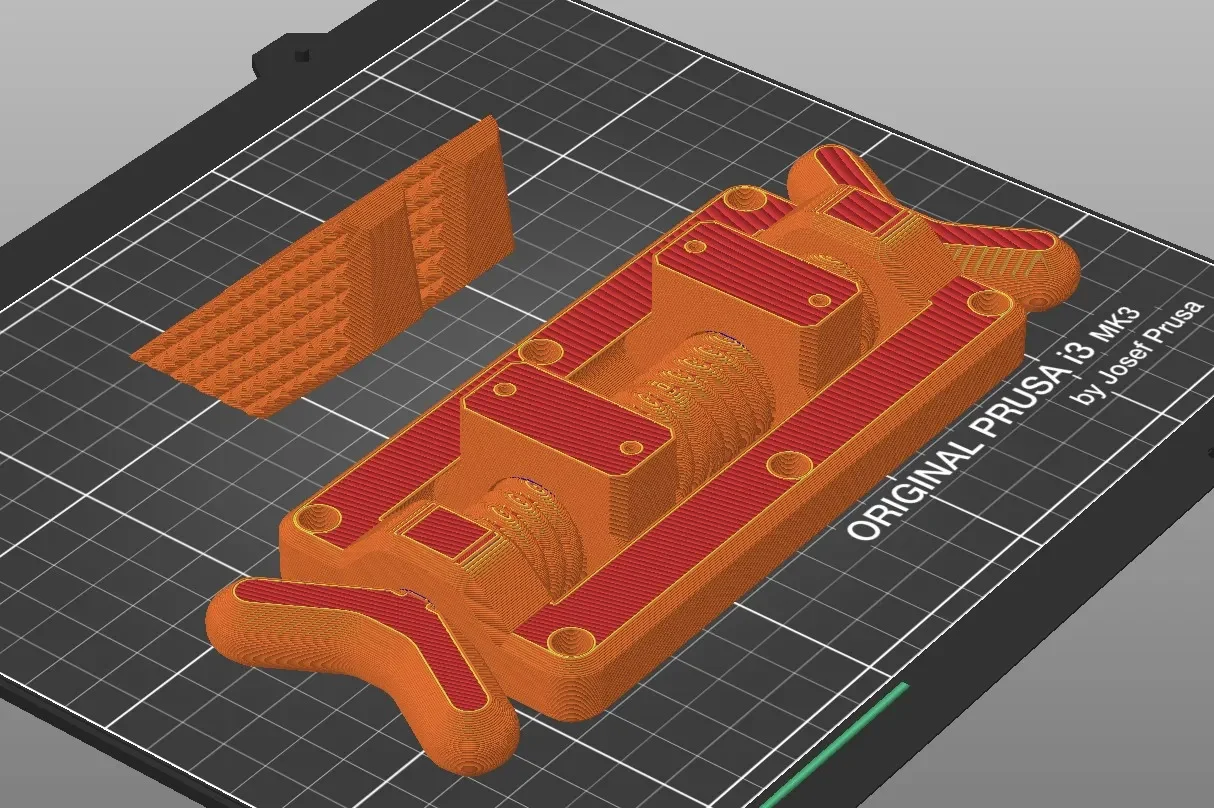

Для тестирования я печатал толщиной 0,3 мм с соплом 0,4 мм на принтере Prusa MK3S. Печатайте без подставки, челюсти рекомендую печатать по д��агонали (как на скриншоте слайсера).
Спасибо, что ознакомились с этим проектом!
Если вы сделаете что-нибудь из этого, поделитесь результатами! Мне бы хотелось услышать о вашем опыте и увидеть ваши фотографии.
