Baby Level
Маленький детский уровень, повышающий полезность тех крошечных уровней, которые легко доступны. Мои были отсюда:
https://www.amazon.co.uk/gp/product/B07DMF57KM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Но доступны и другие, главное — размеры — 29 х 10 х 10 мм.
Обновление от 05.04.2023. Уровень размером 40 x 15 мм уже загружен. Проверьте комментарии под именами файлов.
Я включил 3 разные модели в зависимости от размера вашего магнита, но лично я считаю, что 8-миллиметровый магнит работает лучше.
Допуски на установку магнита и уровня установлены на уровне 0,3 мм, поэтому проблем с размерами отверстий возникнуть не должно, но установка уровня осуществляется плотно.
Не забудьте распечатать буквы, их следует импортировать в правильной ориентации, лицевой стороной вниз. Печатайте таким образом, и если вы печатаете на листе PEI, ��о, глядя на текстуру, легко определить, в каком положении они должны быть, когда вы придете их устанавливать. Они слегка сужены внутрь.
Прежде чем печатать модель, дважды проверьте размеры магнита: мои 8 x 3 мм на самом деле были 8 x 2,75 мм. Я включил размеры 8 мм х 3 мм, если вы случайно получили те, которые заказали :)
Настройки печати
Уровень @ 0,20
Буквы @ 0,16
Уровень — напечатан уровень 0,20 мм со следующими настройками поддержки:
Примечание «Только на рабочей пластине» касается только нижних магнитов, перемычка обычно не требует поддержки. Вам не нужен какой-либо материал вспомогательного интерфейса внутри слота, это вызовет проблемы при вставке.
Надпись. Надпись довольно мелкая, размер шрифта 0,16, без подставок. Не забудьте распечатать дополнительные буквы B, L и E (как я сделал уже дважды!)
Установка
Вытащите нижние опоры магнитов, они должны выйти легко.
Приклейте буквы в соответствующие гнезда.
Сначала проверьте на своем столе, действительно ли уровень ровный. Положите его, проверьте положение пузырька, затем поверните ег�� на 180 градусов, читается ли он так же? Если нет, перевернитесь на другое лицо. Я заметил, что некоторые уровни не совсем ровные на всех гранях, но перевернуть и повторить тестирование обычно можно.
Вставьте уровень в его слот.

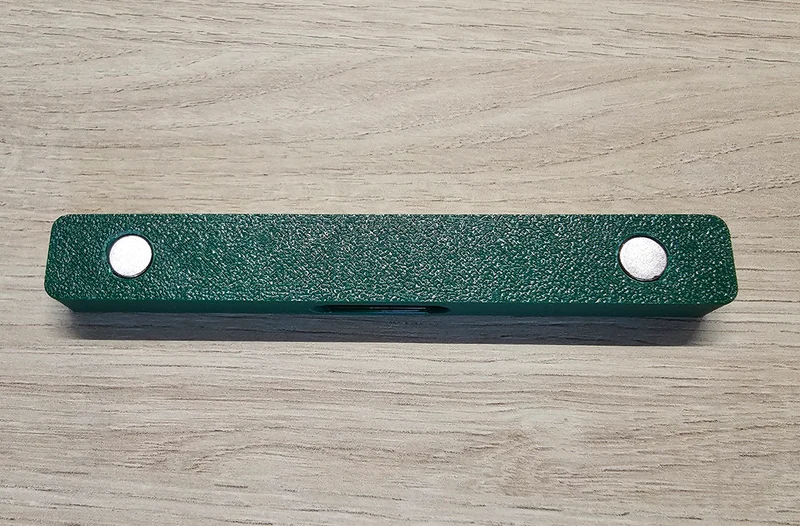

Вставьте магниты, возможно, добавьте немного клея, в зависимости от точности вашего принтера.
Радуйтесь, идите и выравнивайте вещи!: о)
