Поддон для сбора капель BOOKOO Scale с водяным экраном (G...

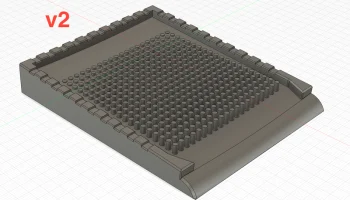

ОБНОВЛЕНИЕ — обложка V2

Я обнаружил, что непосредственное нанесение силиконовых накладок на весы (см. рисунок) улучшает контакт между весами и крышкой. Это также упрощает очистку, поскольку со временем остатки кофе могут накапливаться. Чтобы учесть это изменение, в обложку были внесены следующие изменения:

Внутренняя глубина была слегка скорректирована для улучшения контакта.
На видимых сторонах были добавлены фаски для улучшения эстетики.

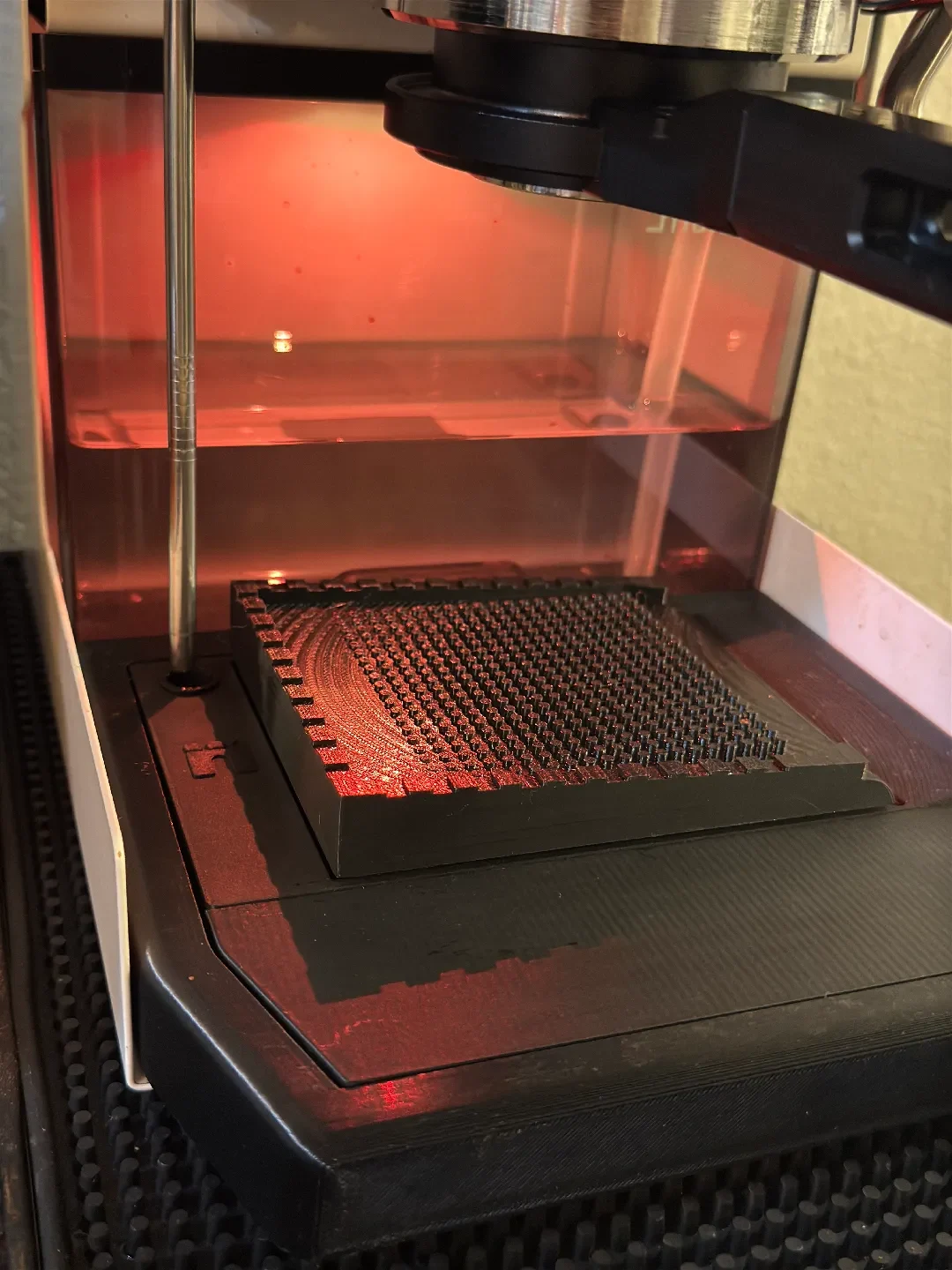

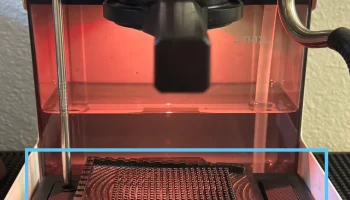

В этой модели весы BOOKOO интегрированы в поддон для сбора капель, защищая весы от воды, выбрасываемой из головки группы по различным причинам, например, из-за падения давления в системе, промывки после использования и т. д. Беспрепятственно работает с Gaggiuino Gen3 и значительно упрощает рабочий процесс.

Рабочий процесс

Благодаря новому Bluetooth-соединению Gaggiuino Gen3 с весами BOOKOO вам нужно всего лишь один раз поднять крышку, чтобы включить весы, поставить крышку на место и сделать снимки. Затем просто снимите чашку и промойте — весы перемещать не нужно. Весы автоматически отключатся через несколько минут, и вы можете изменить эту настройку в приложении BOOKOO.

PS: Логотип на подносе и стенках крышки символизирует Великую стену, именно здесь я вдохновился дренажной системой этой конструкции.

Данная модель состоит из 3 частей:

Лоток — имеет одну чистую дренажную прорезь.

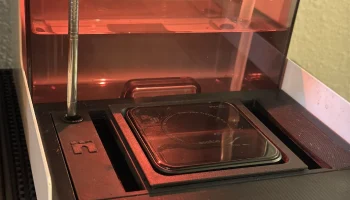

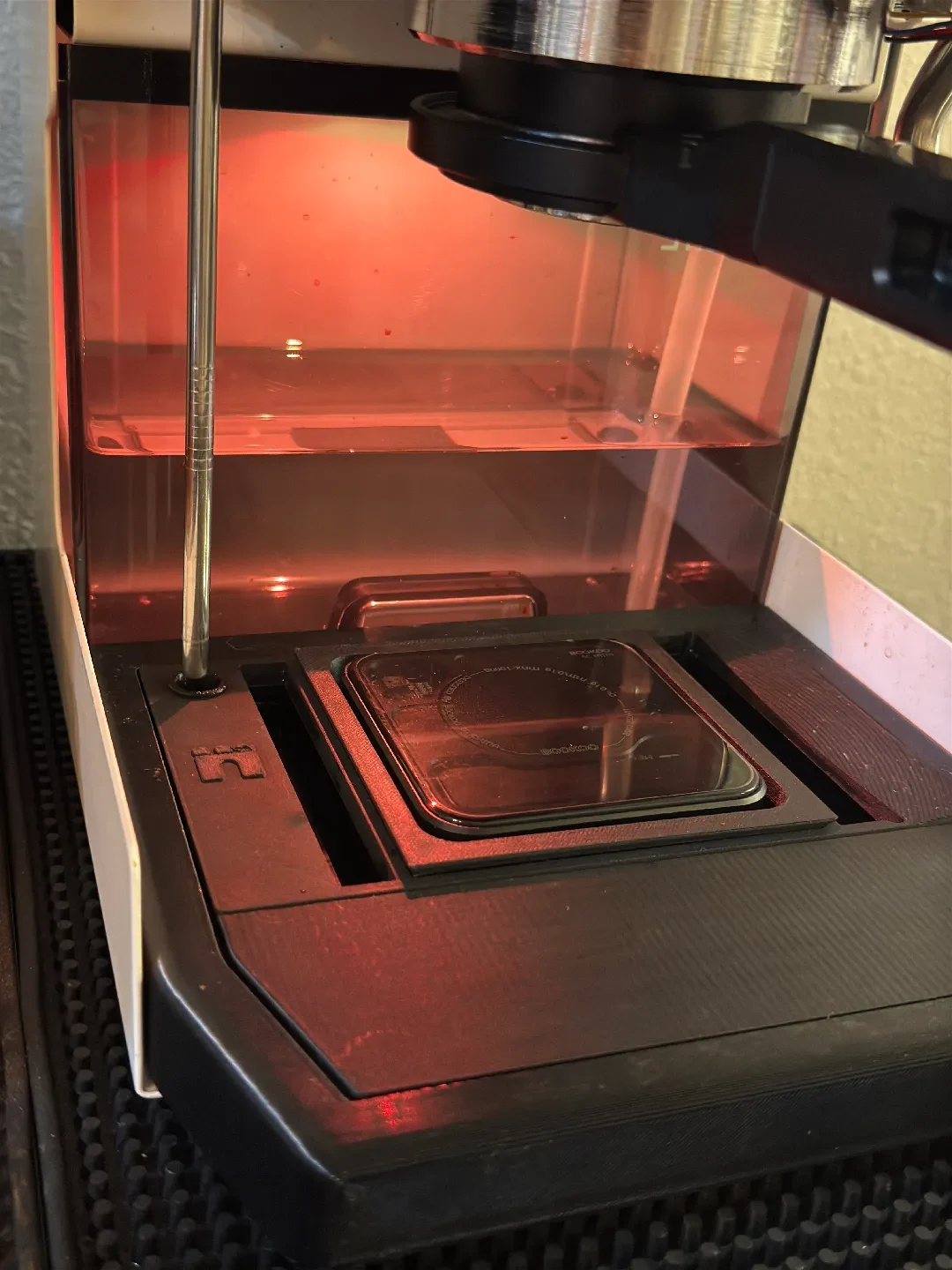

Держатель — надежно удерживает весы внутри и слегка приподнимает их над поддоном, чтобы вода никогда не заливала их. Он также оснащен периферийным «зонтиком», предотвращающим попадание воды внутрь.

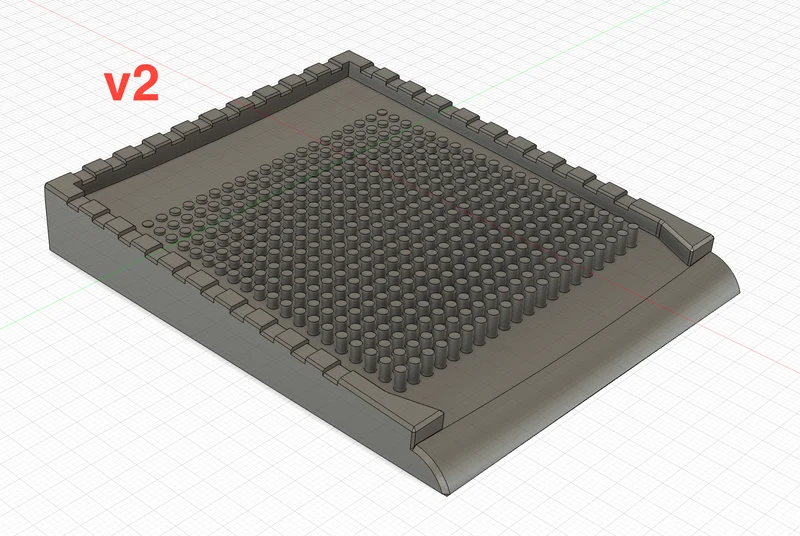

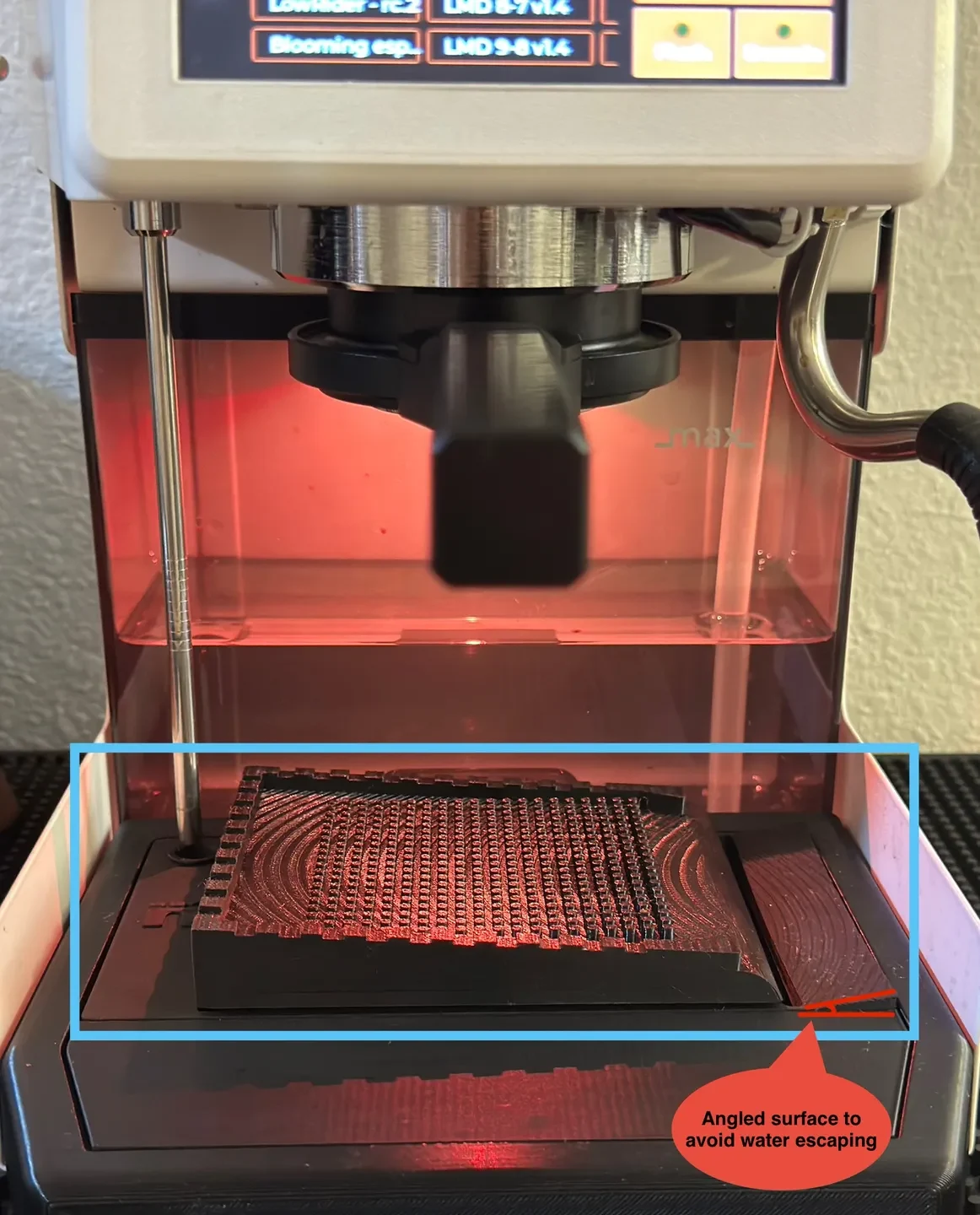

Крышка — имеет наклонную и изогнутую поверхность, позволяющую направлять воду в одном направлении в дренажное отверстие на лотке. Небольшие выступы на верхней поверхности выровнены горизонтально, чтобы чашки оставались ровными, когда их кладут сверху.

Спецификация материалов

Силиконовая или резиновая прокладка/лента толщиной 1 мм.

Печать

Требуется ПЭТГ
Поддержка
Не требуется для ло��ка и держателя
Требуется для обложки. Для облегчения удаления поддержки рекомендуется использовать следующую настройку поддержки:
Расстояние сверху по Z: 1,5x высота слоя
Расстояние между базовыми узорами: 3 мм.
Расстояние между верхним интерфейсом: 0,75 мм
Сопло 0,4 мм
Высота слоя 0,2 (для обложки рекомендуется меньшая высота сло�� для лучшей отделки и детализации)
Минимум 2 стены (для лотка рекомендуется 4 стены)
Заполнение не менее 15 % (рекомендуется гироид)

Инструкции по сборке

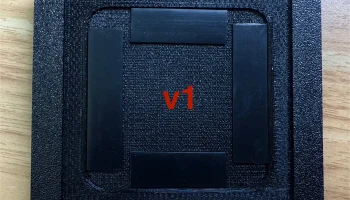

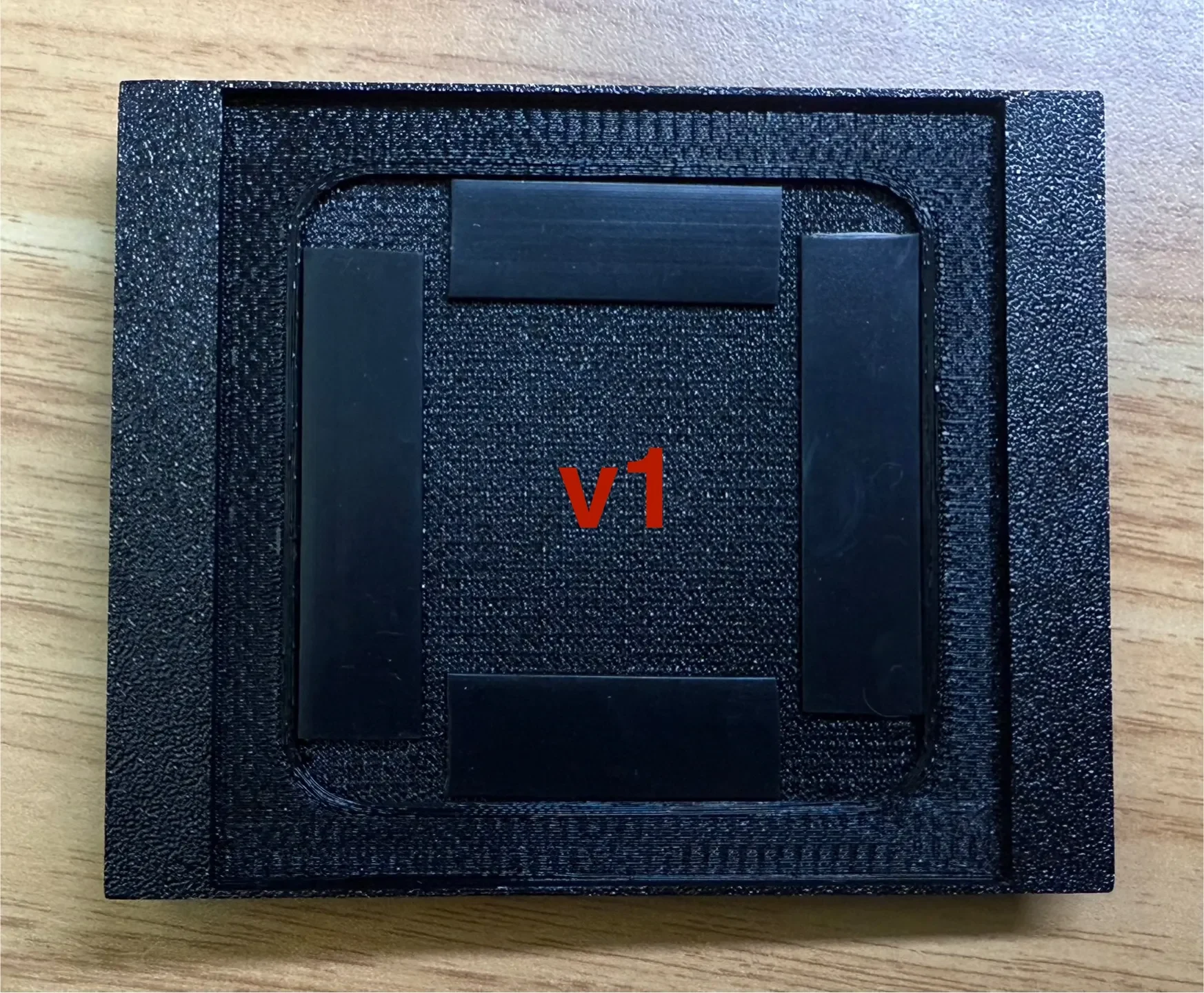

v1 — Нанесите подушечку или резинку по краям самого глубокого квадрата в нижней части крышки. Это улучшает контакт с весами для более точных показаний веса и увеличивает трение, чтобы минимизировать движение крышки.

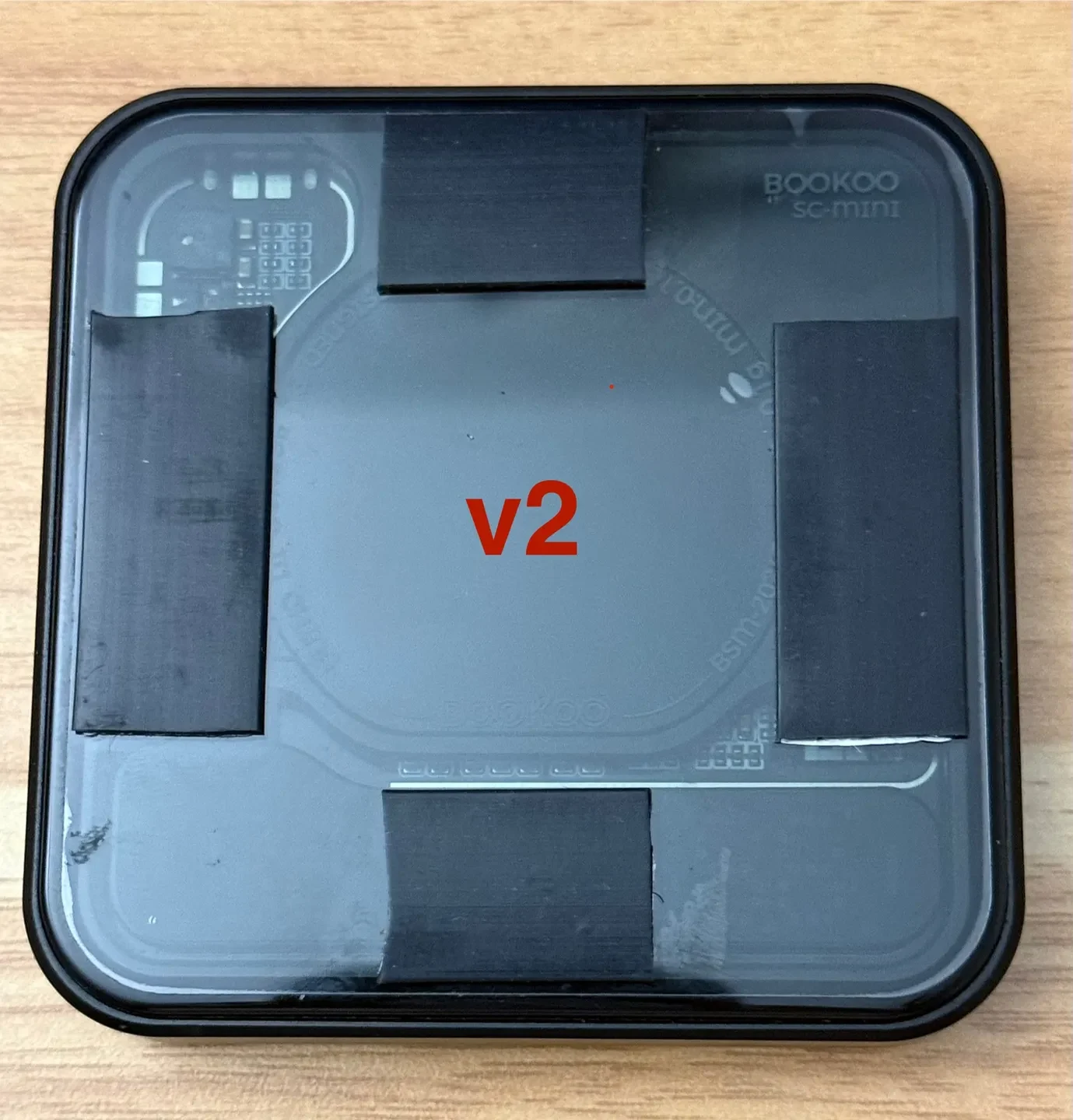

v2 — Нанесите накладку или резинку по краям шкалы BOOKOO.

Редакция

2025.1.10 — v1 — первоначальный выпуск

2025.2.5 — v2 — Обновлена модель обложки
