Gaggiuino - Корпус Nextion24 с передним креплением

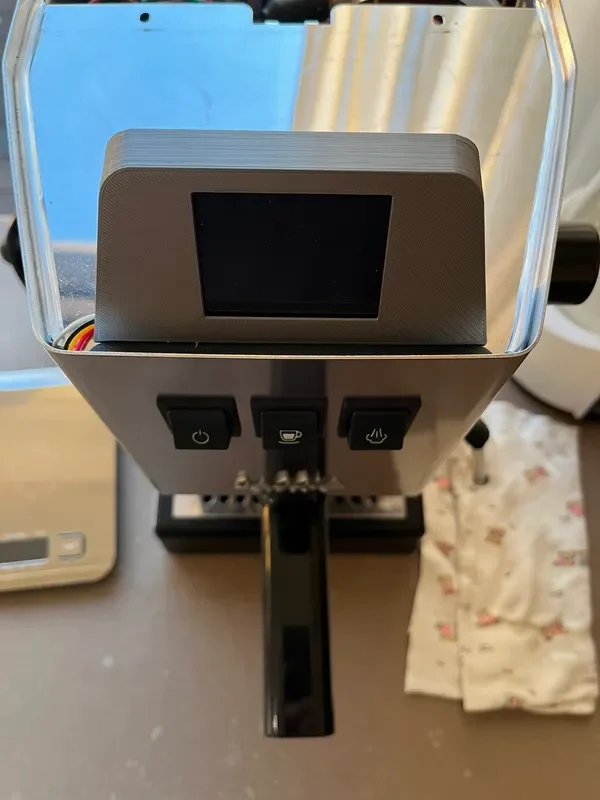

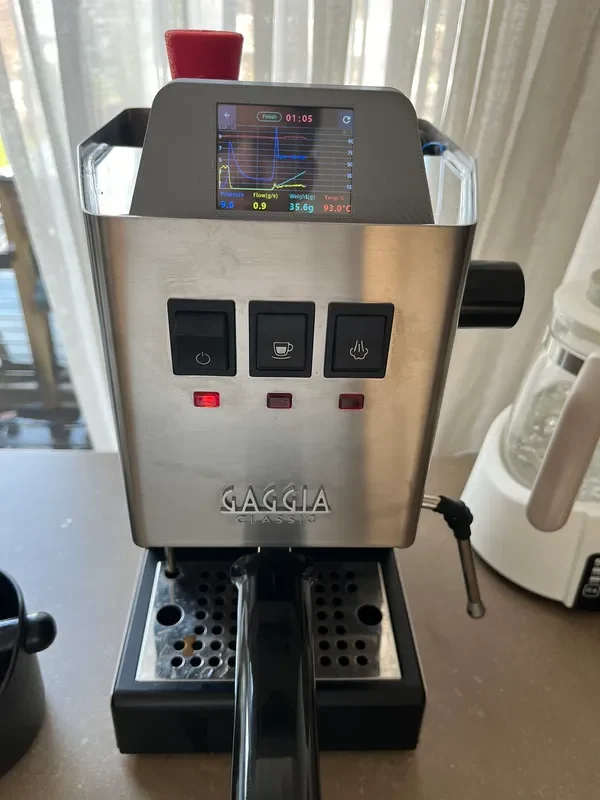

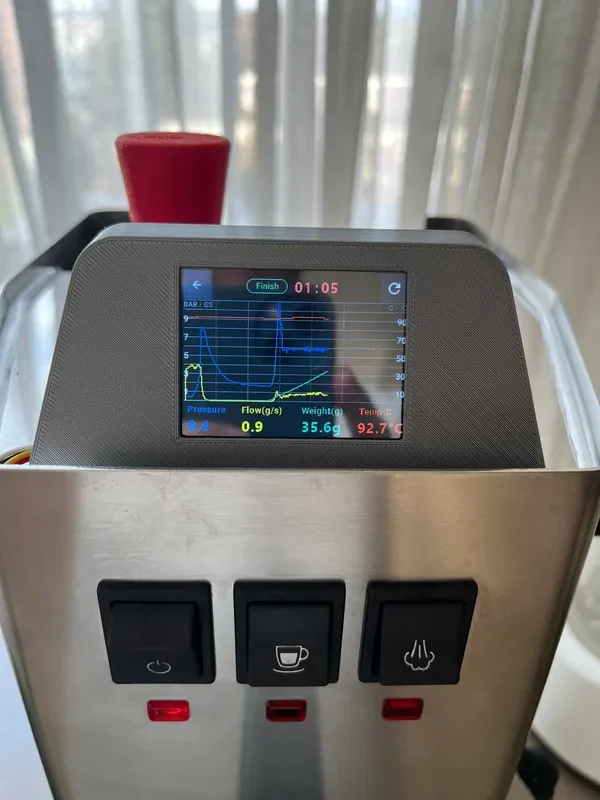

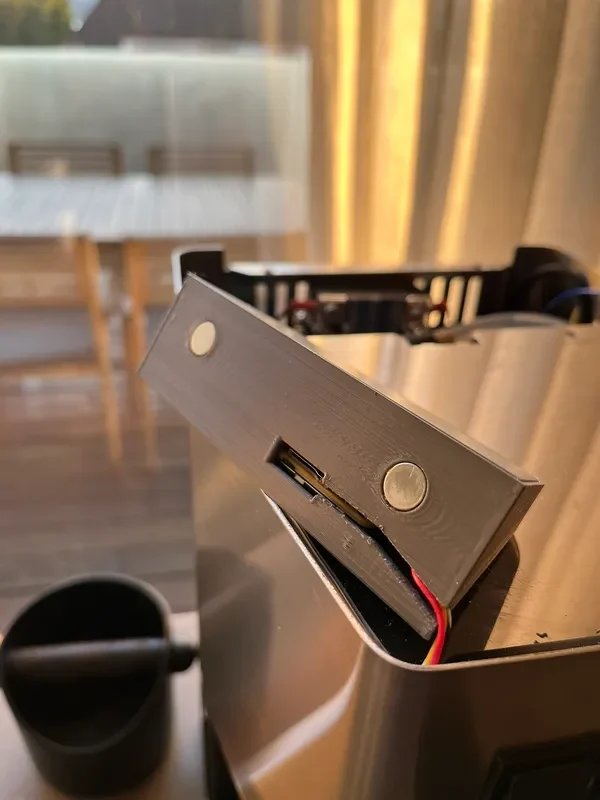

Это альтернативный корпус и размещение ЖК-экрана Nextion24, используемого в Gaggiuino на базе Nextion. Корпус имеет отверстие для слота для SD-карты внизу и крепится к пластине подогревателя чашек с помощью магнита. Две маленькие шайбы используются для предотвращения опускания винтов M3 в корпус.

Рекомендации по настройке печати

Печатайте лицевой стороной на печатной платформе, чтобы свести к минимуму количество необходимых ��пор.

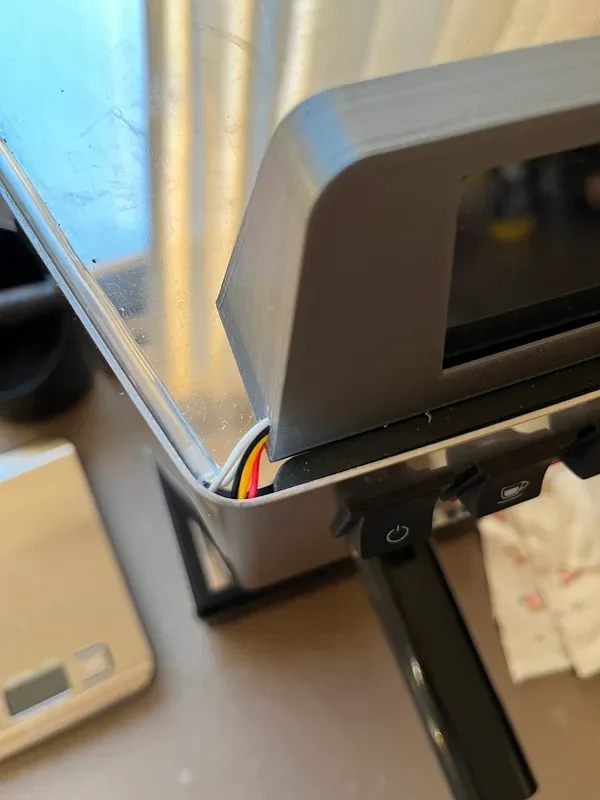

Опоры должны потребоваться только в двух небольших местах кабельного канала. Избегайте добавления опоры возле штыря, так как это может отрицательно повлиять на соединение с монтажным отверстием ЖК-дисплея.

Я использовал PLA и не заметил никаких проблем, связанных с температурой, после нескольких недель использования, однако PETG был бы более безопасным выбором.

Требуется дополни��ельная спецификация:

[2 шт.] Неодимовый магнит — диам. 10 мм х 3 мм
[Кол-во. 2] Винт M3x5 с полукруглой головкой
Достаточно длинный кабель, чтобы дотянуться до Gaggiuino от места установки.
Клей для крепления магнитов.

История изменений

R2.009 — добавлено простое крепление к задней пане��и.
R2.009 — увеличивает размер отверстия для магнита с 10 мм до 10,2 мм для удобного размещения 10-миллиметровых магнитов.
R2.009 — Добавляет отдельные модели для винтовых шайб.

R3.010 — Улучшает допуски крепления.
R3.010 — уменьшает выступы для удобства печати.
R3.010 — увеличена глубина крышки ЖК-дисплея, чтобы предотвратить проблемы, связанные с касанием ЖК-панели и возникновением проблем с пользовательским вводом данных.
