Плазменный станок с ЧПУ LowRider 3 - крепление буксирной ...

Примечание. Некоторые из моих проектов плазменной установки с ЧПУ доступны здесь бесплатно, а некоторые другие предназначены исключительно для моих сторонников на Patreon, которые поддерживают любую сумму, даже если всего лишь доллар в месяц. https://www.patreon.com/design8studio

Важные примечания:

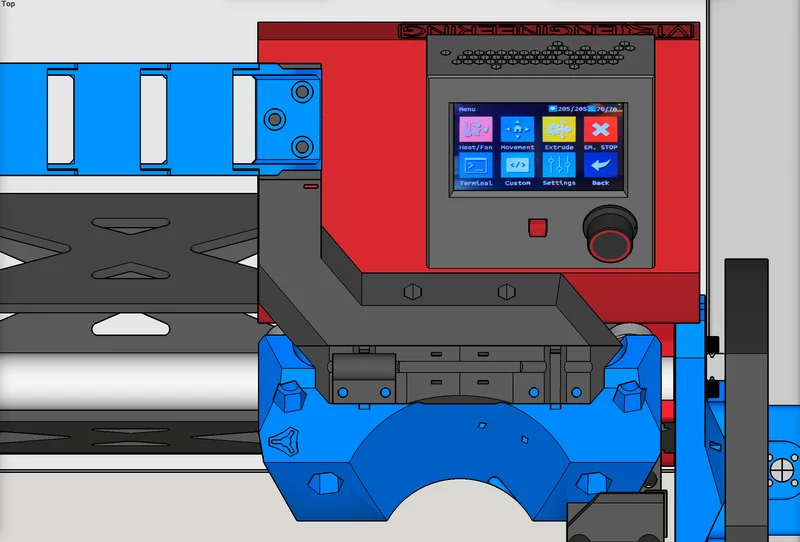

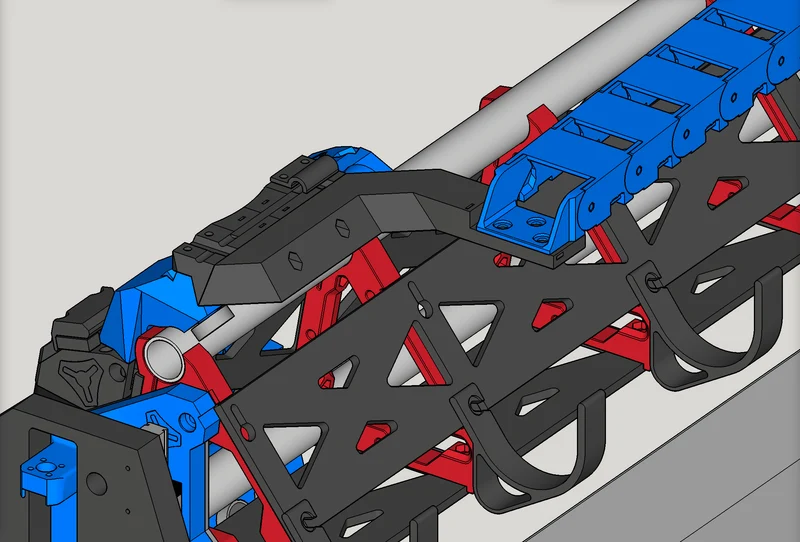

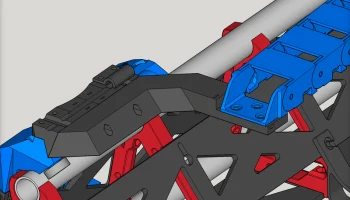

Предполагая, что вы используете блок управления, установленный на портале LR3: верхняя монтажная часть, обозначенная как «верхняя B» (которая действует как «рычаг» для крепления буксировочной цепи), может быть напечатана либо в варианте «сле��а», либо «вправо», чтобы учесть, в каком направлении идет ваша проводка. Левый предназначен для того, чтобы проводка входила со стороны X-max (правой) и проходила от середины назад «к» стороне X-max. Если ваша проводка идет со стороны X-min (слева), распечатайте правую часть «Верхняя B», чтобы она работала правильно. Проверьте макет вашего LR3 и мысленно представьте, что часть печатается в правильном направлении. Если вы не уверены, дайте мне знать, и я постараюсь помочь.

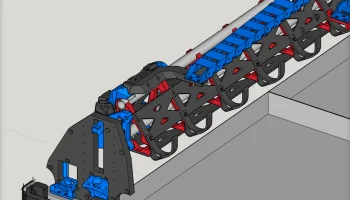

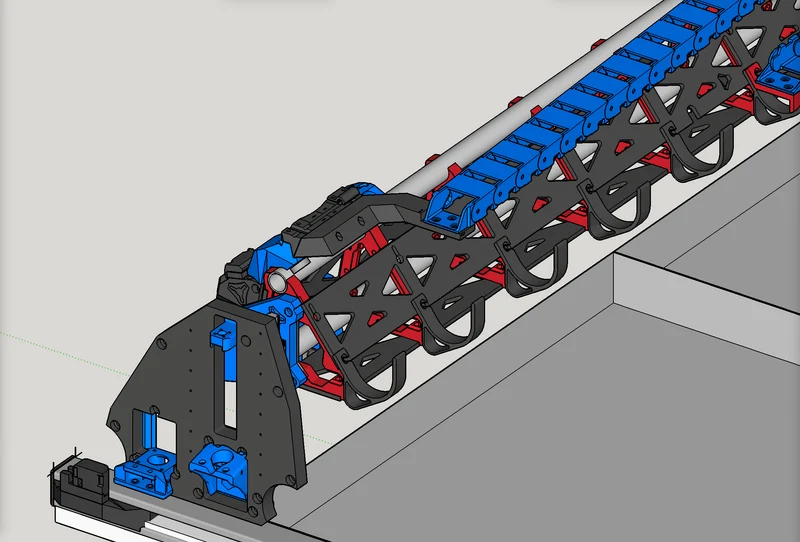

Для тех (как и я), которые используют это для плазменной резки и, таким образом, не нуждаются в каком-либо блоке управления на портале LR3: использование варианта, противоположного упомянутому выше, позволяет вам не допустить, чтобы тянущая цепь выступала за край боковой пластины LR3, даже когда сердечник LR полностью (максимально выдвинут) на противоположной стороне от того места, где входит ваша проводка. Пример этого см. На изображениях (выше). Ибо когда проводка идет от X-max (правая сторона), «верхний B-правый». Ибо когда проводка приходит от Х-мин (левая сторона), «верхний Б-левый».
Цель дизайна:

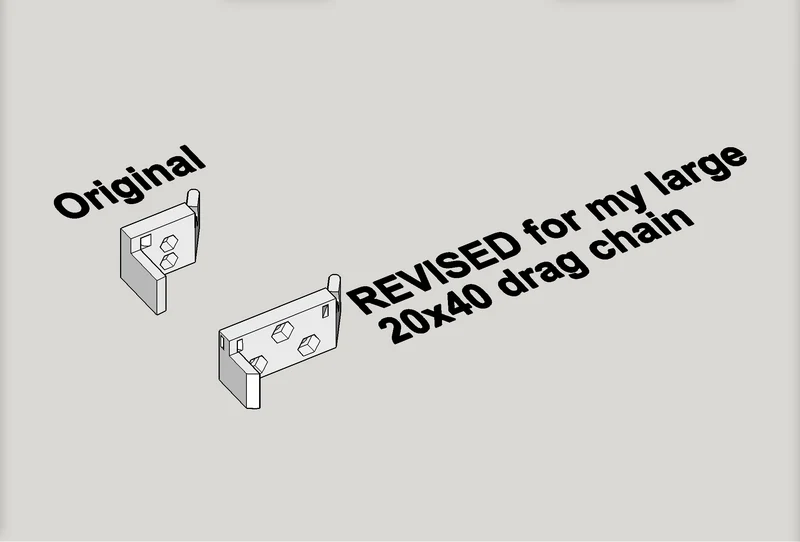

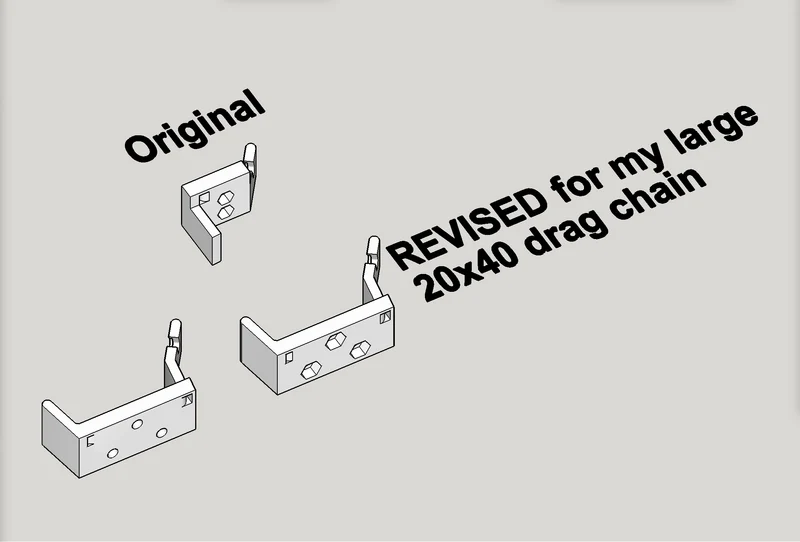

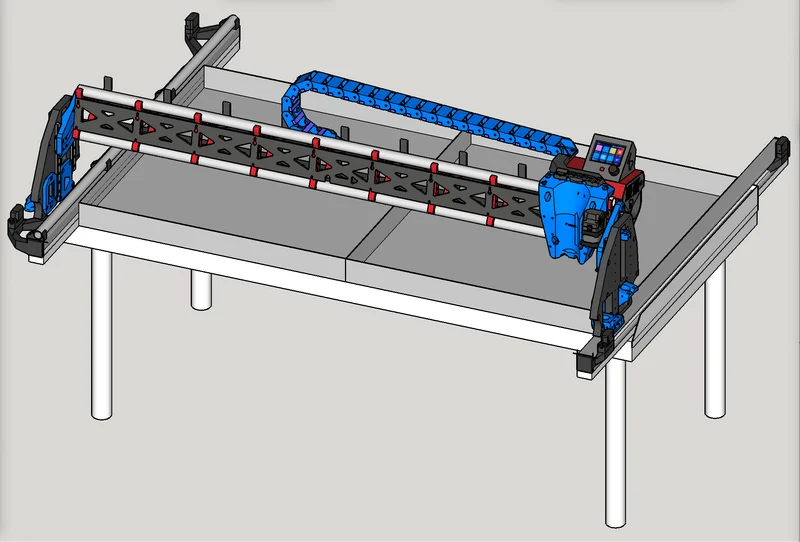

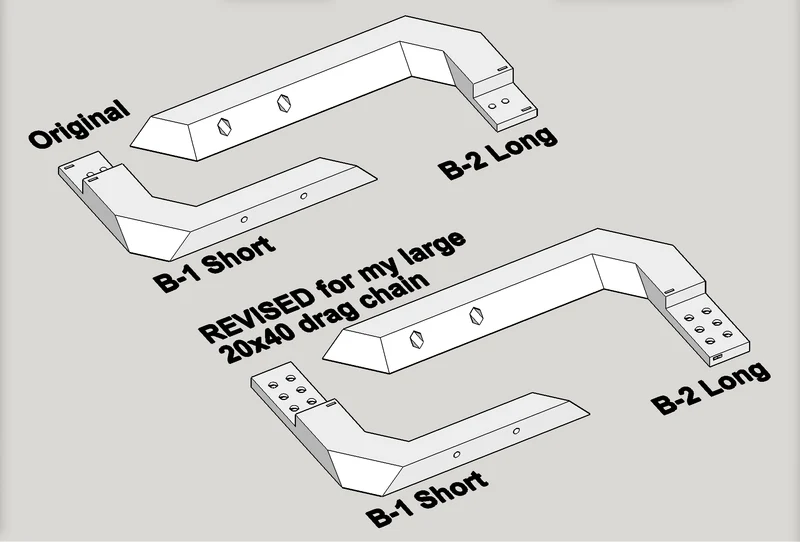

Я создаю стол плазменной резки с ЧПУ с системой перемещения на базе платформы ЧПУ LowRider v3. Поскольку его кабели/шнуры и т. д. больше и требуют большего радиуса изгиба, мне нужна была более крупная и мощная буксировочная цепь. Это означало, что крепление в моей предыдущей конструкции LowRider 3 CNC — Drag Chain Mount (v1.0) необходимо было доработать. Поэтому я сделал этот ремикс, чтобы он соответствовал большей буксировочной цепи, которую можно найти здесь: Цепочка для ЧПУ, состоящая из двух частей, с защелкой, 20 мм x 40 мм, радиус 64 мм (v1.12).

Примечание: я действительно предпочитаю купленную в магазине буксировочную цепь, отлитую под давлением. Я прекрасно понимаю, что это немного лучше, чем 3D-печать. Моя проблема в этом проекте — стоимость. Я печатаю буксирную цепь на 3D-принтере из-за проблем с бюджетом. Я публикую свою работу по этому поводу на случай, если она принесет пользу кому-то еще в аналогичных обстоятельствах.

Печать
Распечатайте в соответствии с ориентацией.
Никакие опоры не нужны.
Я печатал с теми же настройками слайсера, которые требуются для большинства деталей LowRider.

Сборка/установка

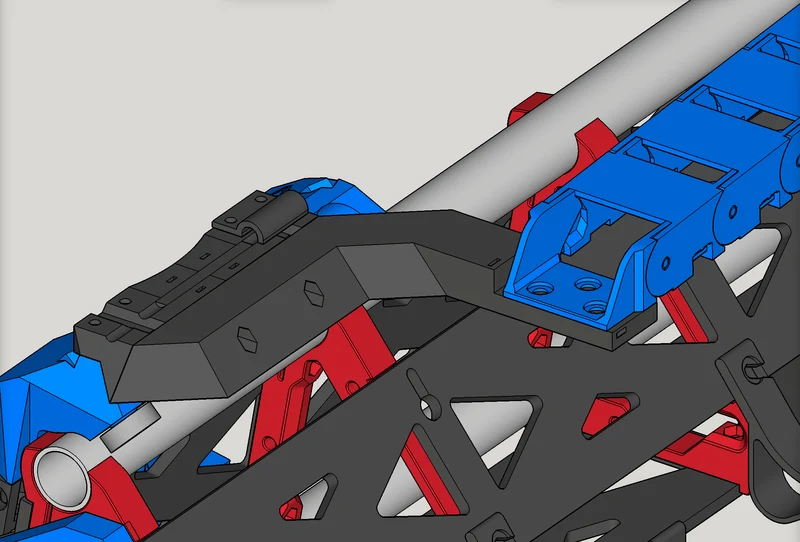

Верхнее крепление состоит из двух частей («верхняя A» и «верхняя B»), которые имеют пазы для найлок-гаек M4 (заполните их в первую очередь) и должны быть прикреплены друг к другу двумя (2) винтами M4 x 20 мм.
Вставьте нейлоновые гайки M5 в «фик��ирующие» пазы на нижней стороне крепления «верхний B». Возможно, вы захотите обойтись только двумя, но предлагаются три отверстия для болтов.

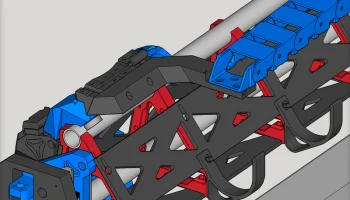

Как только части «верхняя А» и «верхняя B» будут соединены вместе, прикрепите верхнее крепление к верхней части LowRider Core с помощью двух стяжек, которые проходят через прорези для стяжек как в верхнем креплении, так и в верхней части Core. Затяните их.
Используя два-три винта M5 (длиной от 10 до 12 мм), прикрепите верхний конец буксирной цепи к концу верхнего крепления.
Вставьте нейлоновые гайки M5 в «фиксирующие» пазы на нижней стороне «нижнего» крепления и «нижней» крепежной части. Возможно, вы захотите обойтись только двумя, но предлагаются три отверстия для болтов.

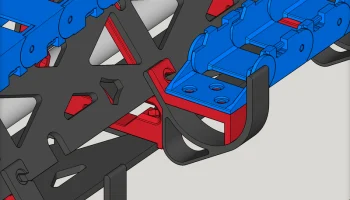

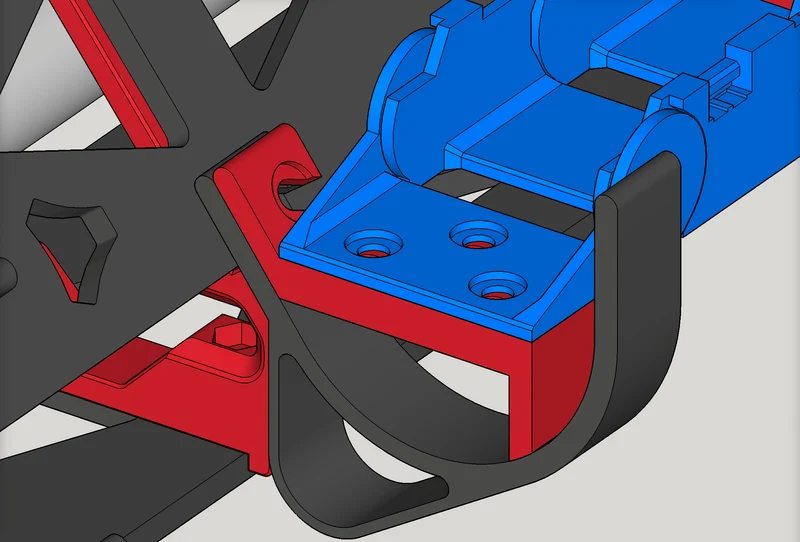

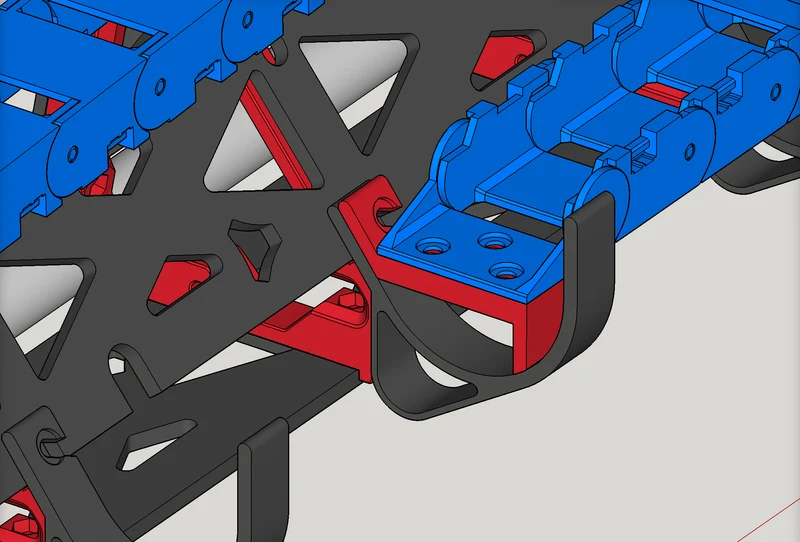

На одной из ваших существующих частей «подвески для шланга» на LR3, вокруг центра балки, ослабьте винт M5, удерживающий ее на месте, и добавьте напечатанное нижнее крепление (поверх сущ��ствующей детали «подвески для шланга»). Если ваш существующий винт для деталей «подвески для шланга» (предположительно M5 x 30 мм) недостаточно длинный после добавления новой детали, тогда вам понадобится более длинный винт (длиннее примерно на 5 мм). Если вы использовали материал диаметром ¼ дюйма для стоек LR, скорее всего, вам понадобится более длинный винт M5.
Затяните винт, чтобы закрепить деталь «подвеска для шланга» и нижнее крепление.
Используя два-три винта M5 (длиной от 10 до 12 мм),
