Настольный светильник VORON Cube

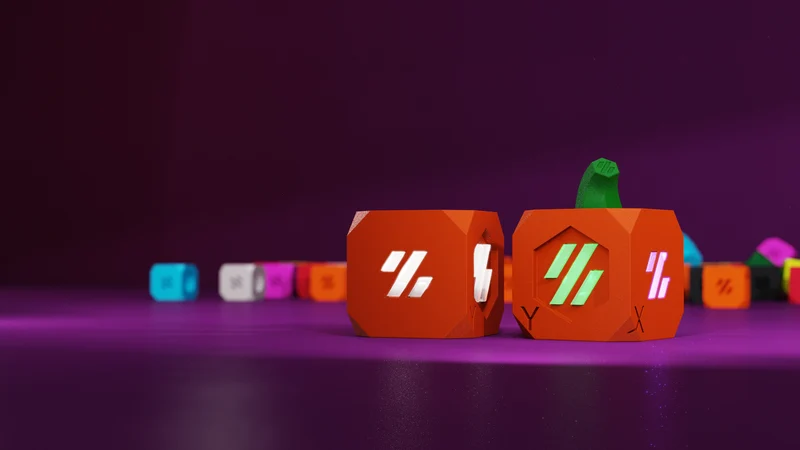

Это превращает стандартный калибровочный куб в светящийся дисплей. Добавьте RGB через ESP32 или D1 Mini или просто установите светодиодную чайную лампу для мягкого свечения. Он также станет отличным украшением Хэллоуина в версии Pumpkube или в любое время, когда вы захотите продемонстрировать точность своего принтера с помощью стандартного куба!
Куб состоит из нескольких взаимосвязанных частей, которые можно распечатать разными цветами. В зависимости от вашей настройки для достижения наилучшего результата потребуется около двух замен нити.
Имеется втулка, которая уменьшает проникновение света через внешний куб, а также может разделить каждую секцию, чтобы логотип VORON на каждой стороне был независим от других.
Дополнительные рассеиватели для логотипов создают еще лучшее свечение.
Удачной печати!
------
Рекомендуемые настройки печати
Материал: АБС или ПЛА.
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм
Заполнение: 40 % (сетка, гироид, соты, треугольник или куб).
Стен: 4
Верхний и нижний слои: 5
Спецификация материалов
2 × М3 × 8 БХКС
1 × M3 × 10 BHCS (только Pumpcube)
1 вставка для термофиксации M3×4×5 (только Pumpcube)

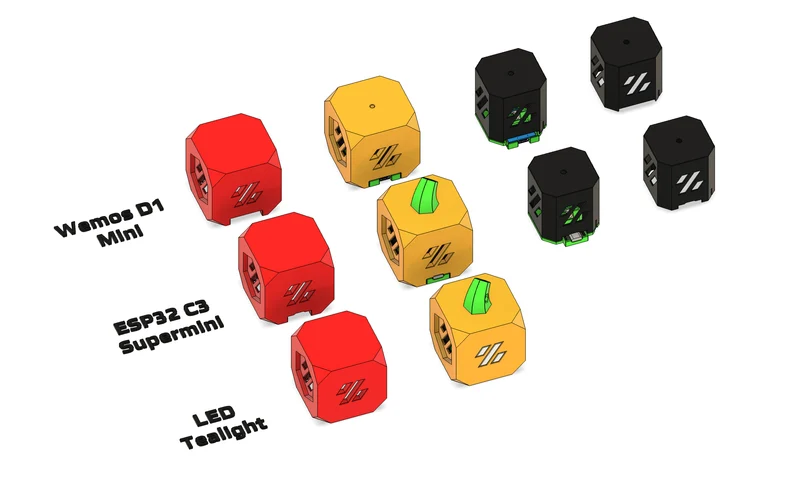

Дополнительная электроника
1 × светодиодная чайная лампа
1 × ESP32 C3 Supermini или 1x Wemos D1 Mini
3 или 4 × неопиксельные кнопки
Ключ имени файла
[o] Непрозрачная часть (черная для предотвращения утечки света, белая, серебристая или серая для усиления внутреннего отражения)
[c] Прозрачная часть (для вставок диффузора с логотипом)
Инструкции:
Вставьте рукав в куб, совместив логотипы и вырезы там, где это необходимо.
Для Pumpkube вставьте 1 термофиксирующую вставку в шток и закрепите на кубе с помощью 1 BHCS M3x10 изнутри через втулку и куб.
Вставьте диффузоры в соответствующий логотип изнутри.
Для светодиодных чайных ламп поместите светодиодную лампу в углубление основания, затем закрепите основание на дне куба с помощью 2x M3x8BHCS, которые ввинчиваются непосредственно в пластик.
Для RGB припаяйте 3 или 4 неопикселя в шлейфовую цепь, а затем припаяйте 5 В, землю и данные к выбранной вами плате.
Вставьте светодиоды и плату контроллера в соответствующее углубление основания, затем закрепите основание на кубе с помощью 2x M3x8BHCS, которые ввинчиваются непосредственно в пластик.
