Улучшенный держатель для TwoTrees Laser "Focus Assist Met...

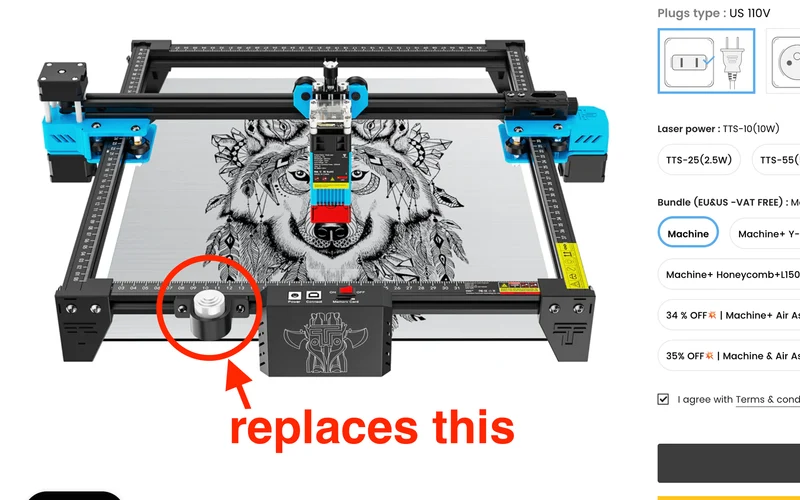

С некоторыми моделями диодных лазерных установок TwoTrees, включая TTS-25 (2,5 Вт), TTS-55 (5,5 Вт), TTS-10, в комплект поставки входит напечатанный на 3D-принтере держатель, на котором удерживается красивая «металлическая колонна для фокусировки». В моем случае отверстие было слишком маленьким (слишком узким, чтобы держатель мог в него поместиться), и поэтому, когда я начал создавать модель для собственного перепроектирования для печати, я решил не только сделать отверстие размером с палец внизу, чтобы поднять металлическую колонку фокусировки, но также сделать это отверстие частью «прорези», чтобы подъем пальца мог затем перемещаться полностью вверх. Я считаю это незначительным улучшением, по сути, приятным улучшением «упрощения жизни».

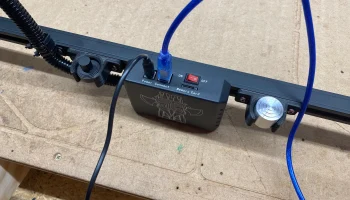

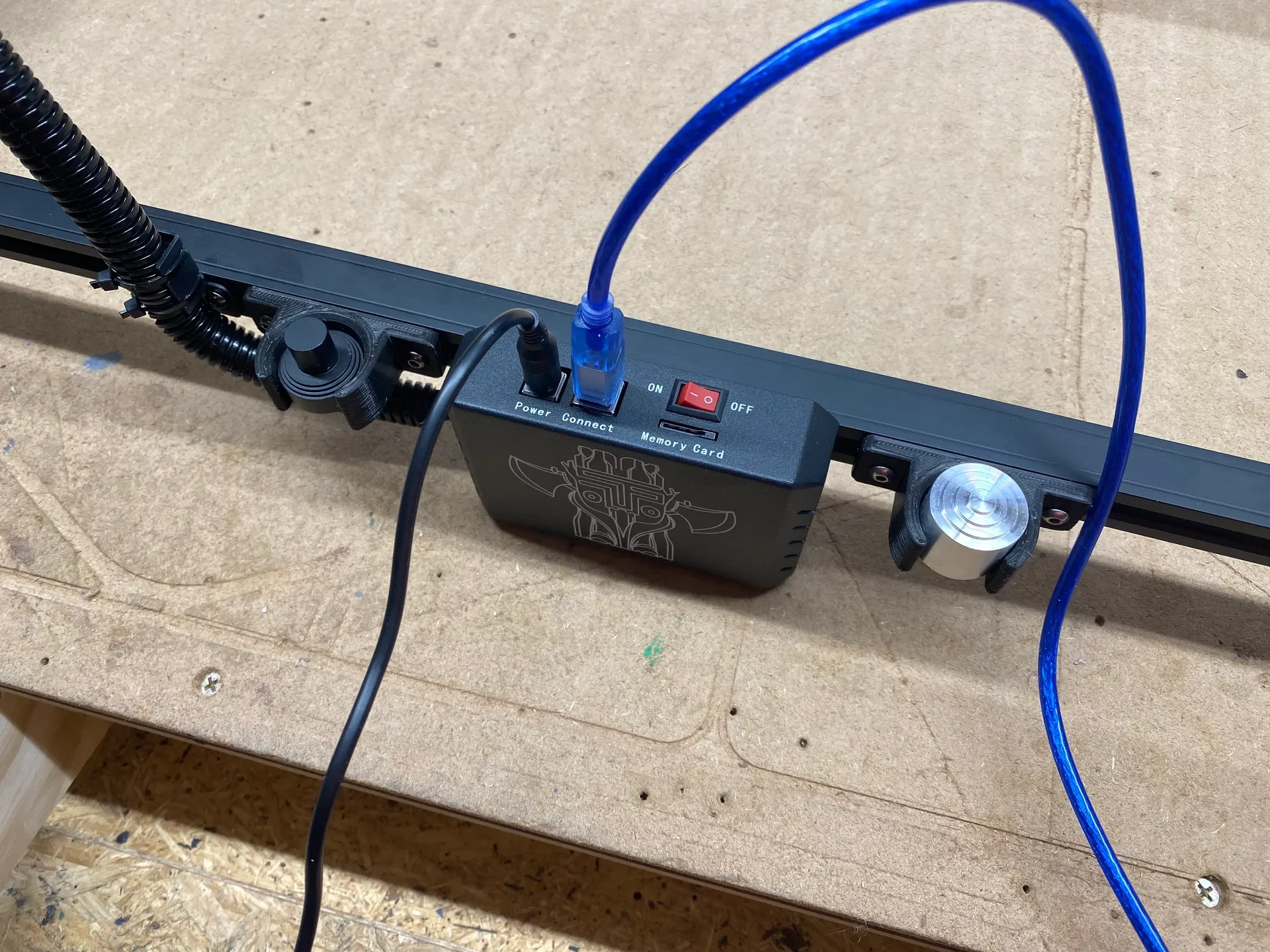

Примечание по пневматическому вспомогательному устройству: всякий раз, когда вы заказываете и используете пневматический насос и аксессуары TwoTrees, для него требуется более короткая «Металлическая колонка для фокусировки», которую они входят в комплект. Этот принт также подойдет для более короткой анодированной черной колонки при использовании комплекта пневмосистемы. Работает с более коротким столбцом, направленным вверх или вниз. Я распечатал два из них и установил один на обычное место (слева от платы управления, используя существующие отверстия для винтов), а другой напротив него, на правой стороне платы управления, с помощью двух маленьких вращающихся гаек-молотков. У меня были молотковые гайки М4, и я прикрепил к ним два винта М4 х 12 мм.

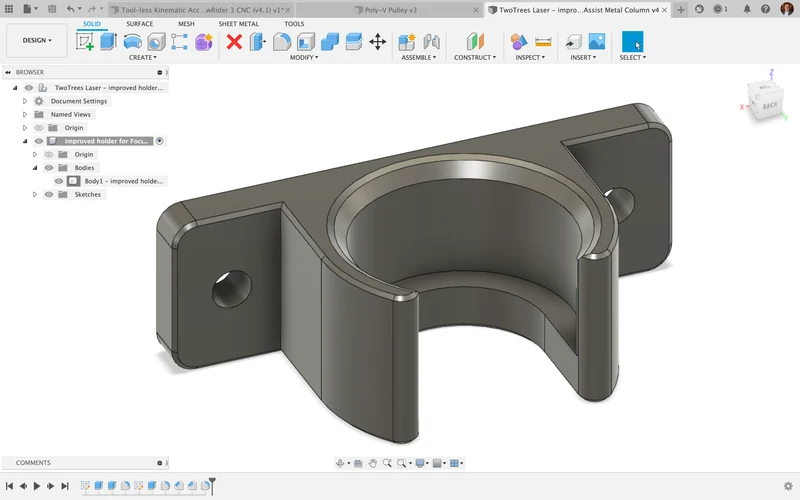

Я включаю STL и файл Fusion 360 своей проектной работы.

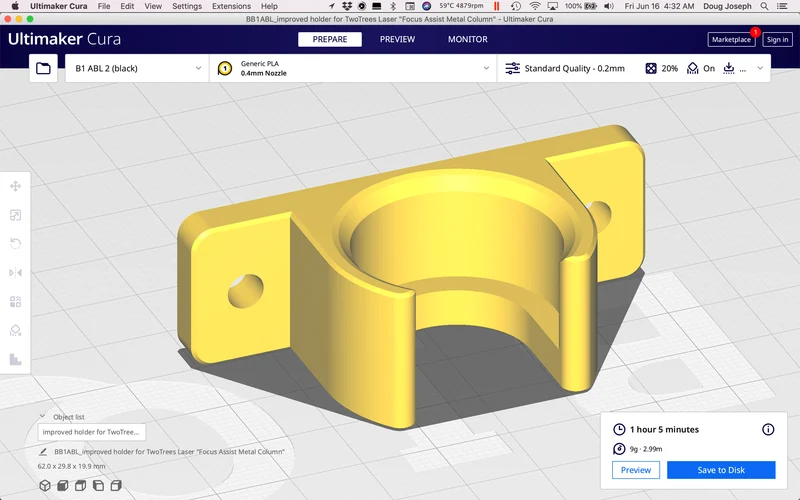

Распечатать заметки:
Распечатайте в соответствии с ориентацией.
Не нуждается в опорах.
Я печатал со стандартным качеством, высотой слоя 0,2 мм, используя черный PLA.
