LowRider 3 CNC - надстройка - держатель ручки / держатель...

ПРИМЕЧАНИЕ. Теперь существует новая, обновленная версия:

LowRider v3 CNC — быстросменный держатель аксессуаров без инструментов — поддерживает лазер, нож, ручку и т. д.

Это ремикс нескольких предыдущих версий — изначально разработанный для LowRider 2, теперь переработанный для LowRider 3.

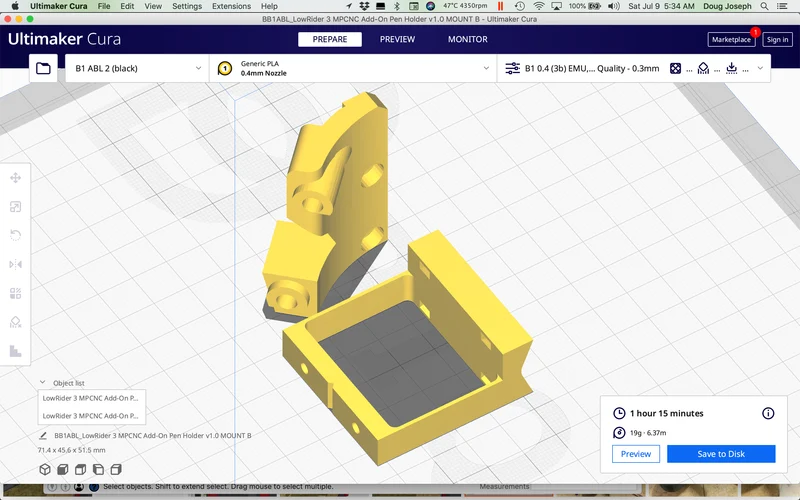

Печатает без необходимости поддержек. Распечатайте в соответствии с ориентацией. Используйте такое же количество стенок по периметру и то же заполнение, что и для большинства деталей LowRider 3.

Два варианта толщины рессоры:

Выберите желаемую толщину пружинного листа детали крепления B, которая удерживает ручку или нож: существует вариант толщиной 1,0 мм (такой же, как в оригинальной конструкции) и вариант толщиной 0,8 мм, который должен обеспечить больший диапазон движения (т. е. с меньшим натяжением), обеспечивая большее расстояние в движении пружины до того, как ручка порвет бумагу или до того, как нож слишком глубоко врежется в виниловую вывеску или что-то еще.

Прикрепите КРЕПЛЕНИЕ B к КРЕПЛЕНИЮ A, используя два (2) винта M3 x 10 мм и гайки. Имеются прорези для фиксации гаек на месте.
Удалите два винта M5 — один с правой стороны нижнего крепления маршрутизатора и один с правой стороны крепления пылезащитного башмака.
Замените указанные выше винты M5 на более длинные (рекомендуется M5 x 45 мм), вставив их через деталь MOUNT A, а затем вернув на исходное место. Затяните довольно плотно.
С помощью двух застежек-молний прикрепите нужную ручку, нож или другой небольшой инструмент.

Смещения этого нового держателя пера по X и Y (смещение от центра фрезы до центра края держателя пера — добавьте радиус выбранного инструмента к следующему):

Х = 61,25 мм
Y = 61,25 мм

(Он предназначен для того, чтобы выступать из крепления фрезы под углом 45 градусов от центра фрезы/фрезы.)

Эта конструкция может работать как с оригинальным креплением и пылезащитным башмаком для маршрутизатора LR3 (для шланга 48 мм), разработанным для маршрутизатора Makita, так и с моим ремиксом этого крепления и пылезащитного башмака (для шланга 2,5 дюйма), ссылка на который приведена ниже. Другие крепления для маршрутизатора (например, Dewalt) также могут поддерживаться, если они основаны на той же конструкции от V1 Engineering.

Журнал изменений:

9 июля 2022 г.: Обновлено до версии 2, главным образом потому, что эффект пружины был слишком жестким. Уменьшил его, урезав область пружины, чтобы она соответствовала предыдущим итерациям. Это также привело к сокращению времени печати детали и использованию меньшего количества пластика.
10 июля 2022 г.: теперь предлагаются две версии детали «Mount B»: одна с пазами для фиксации гаек и одна без них.
11 июля 2022 г.: теперь предлагается рессорный лист двух толщин: толщиной 1,0 мм (как в оригинальной конструкции) и толщиной 0,8 мм.
