Юбки-невидимки VORON 2.4/Trident - боковые вентиляторы JS...

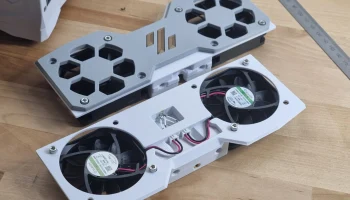

Это модифицированный модуль вентиляторов для Stealth Jackets от PrintStructor, в котором имеется встроенный сплиттер вентиляторов JST.

Цель этого мода — предложить чистое решение для прокладки кабелей, которое также упрощает обслуживание.

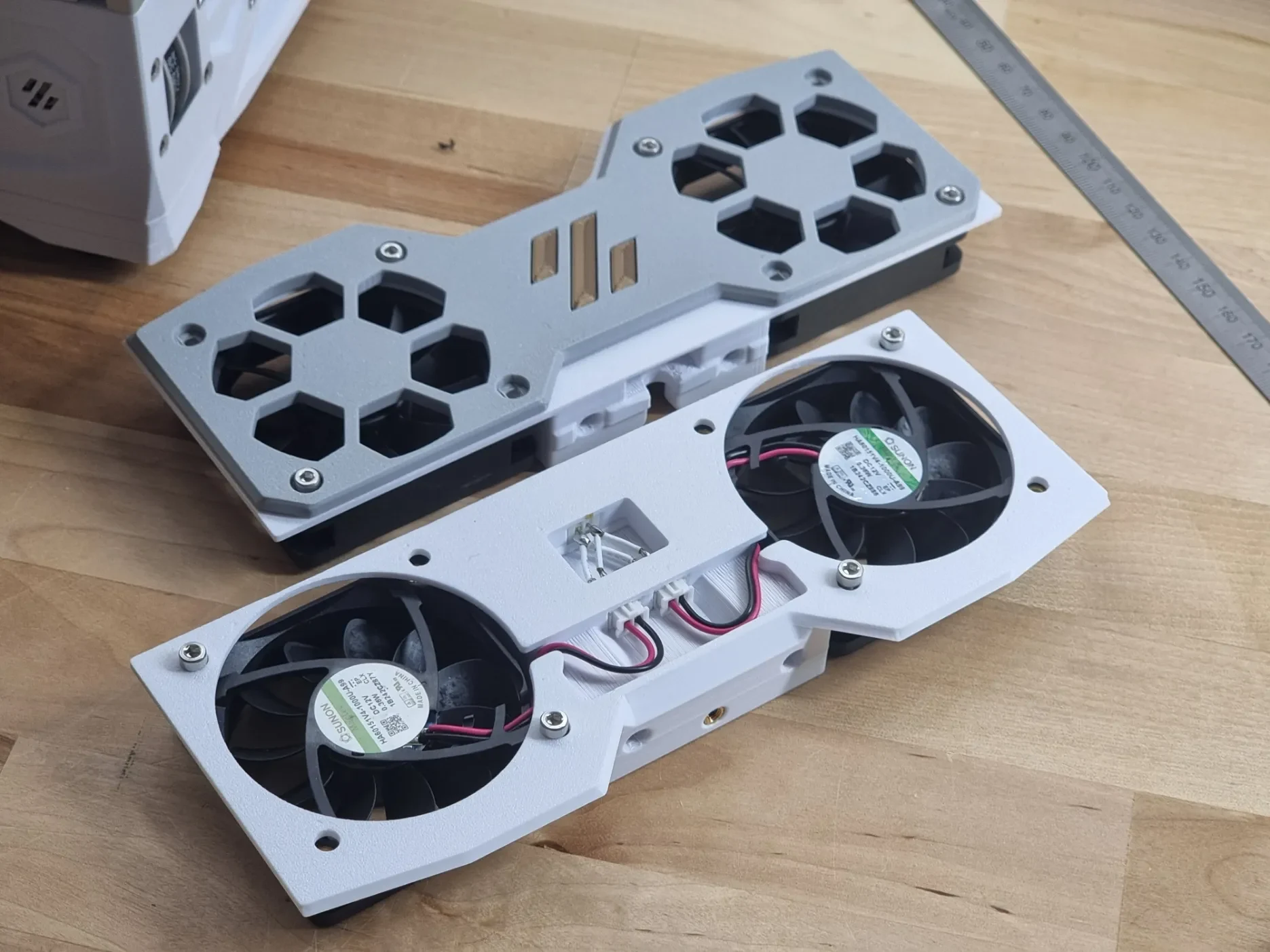

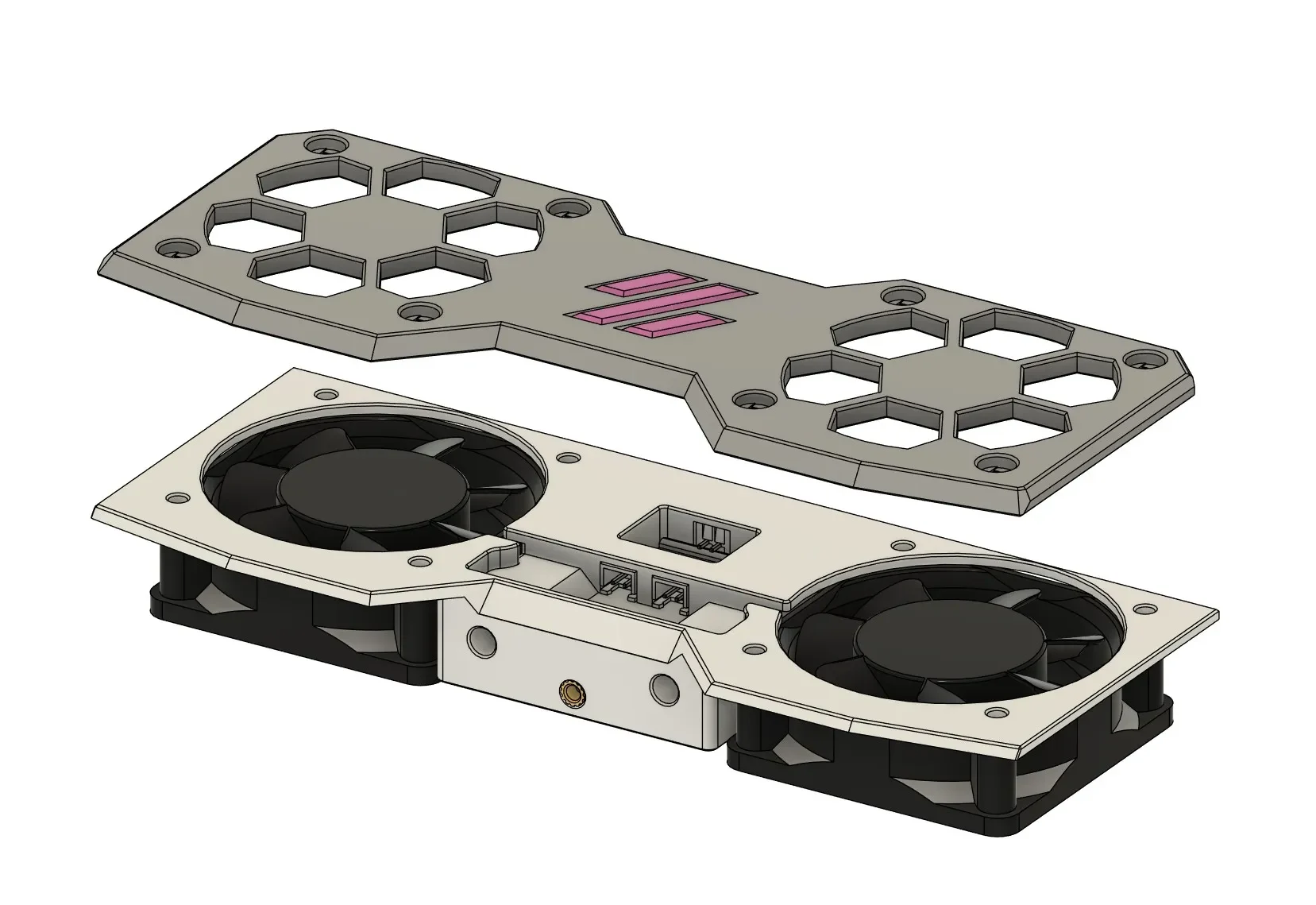

Для этого в модуль встроен разделитель вентиляторов, который при сборке закрывается и прячется за передней решеткой.

Это позволяет подключить модуль вентилятора как узел перед установкой в принтер.

что делает установку и обслуживание очень удобными, так как для подключения к принтеру нужен всего один разъем, а субмодуль очень легко можно установить или снять целиком.

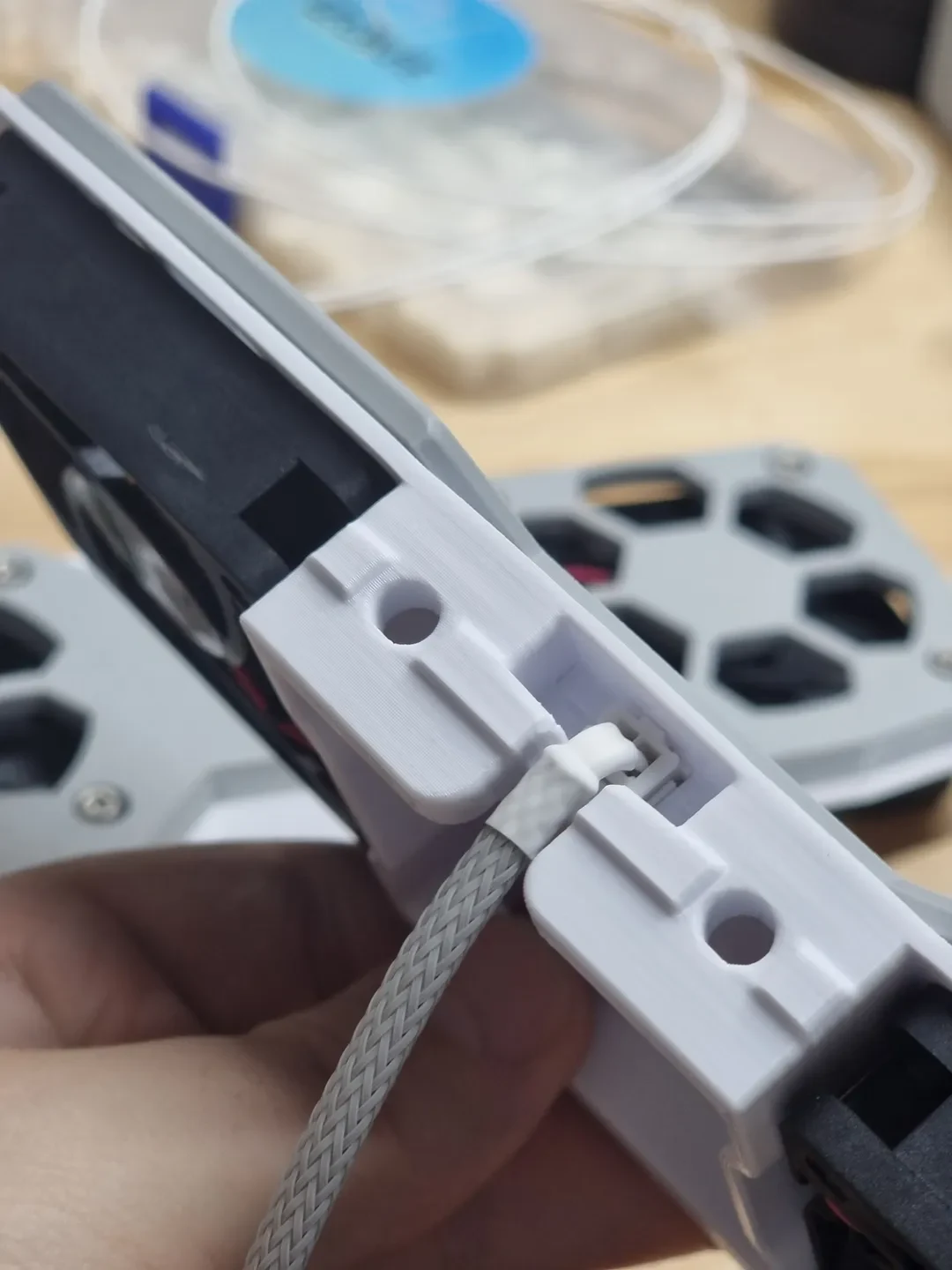

Главный разъем расположен по направлению к экструзии и поэтому после сборки также скрыт.

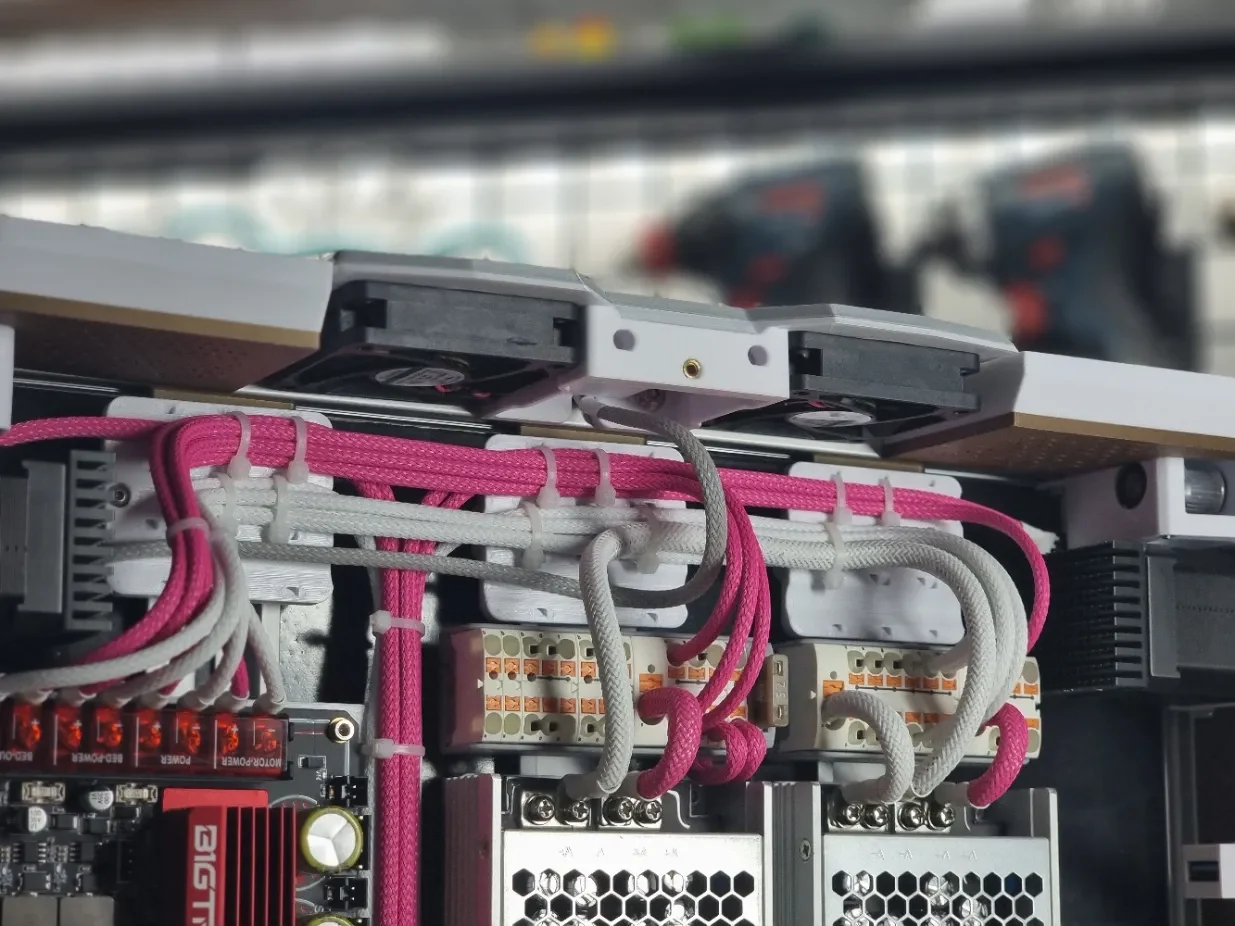

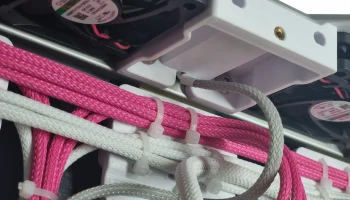

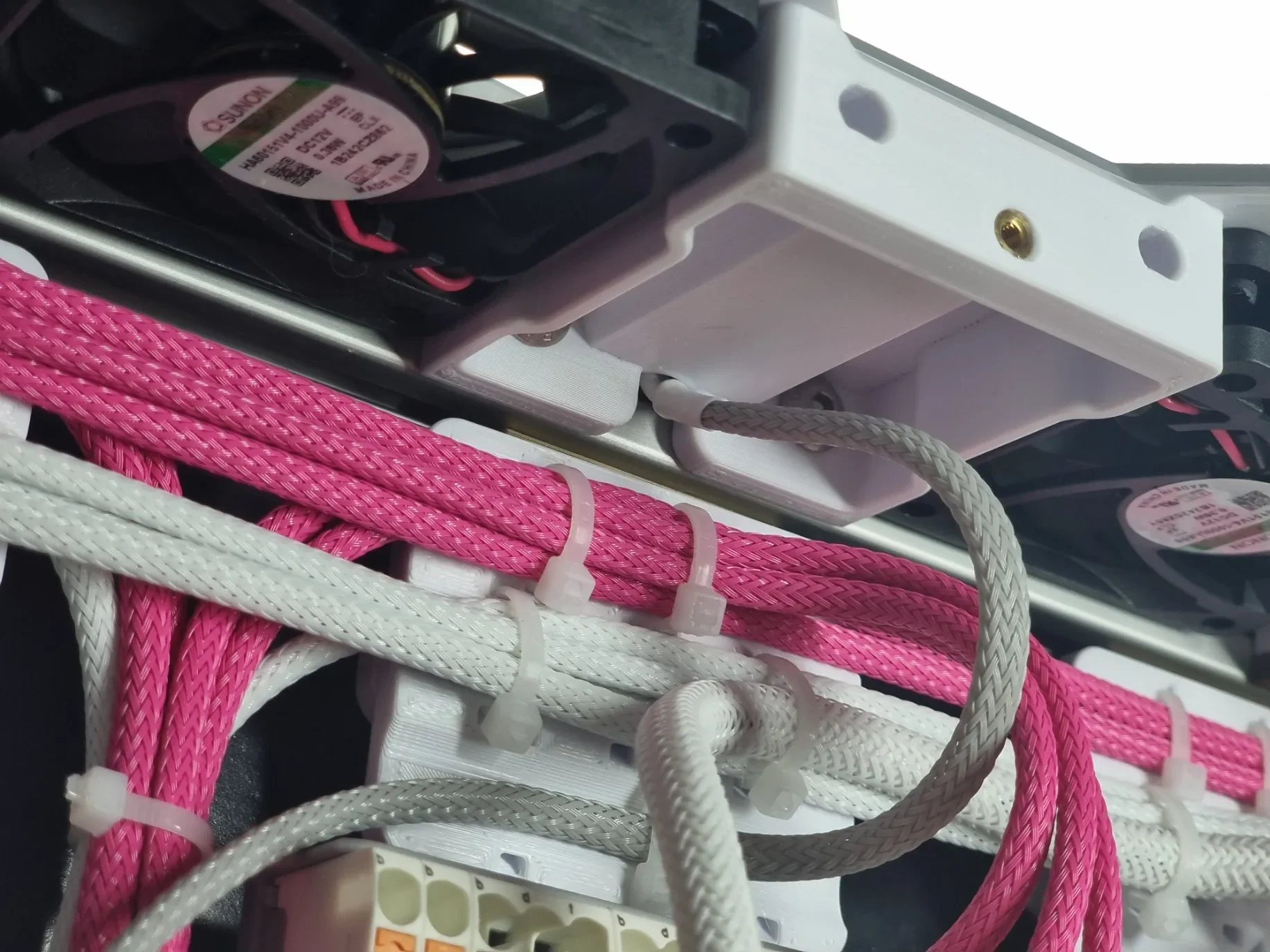

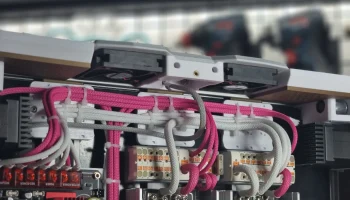

что создает аккуратный вид, на котором виден только один провод, выходящий из модуля вентилятора.

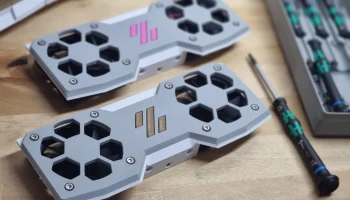

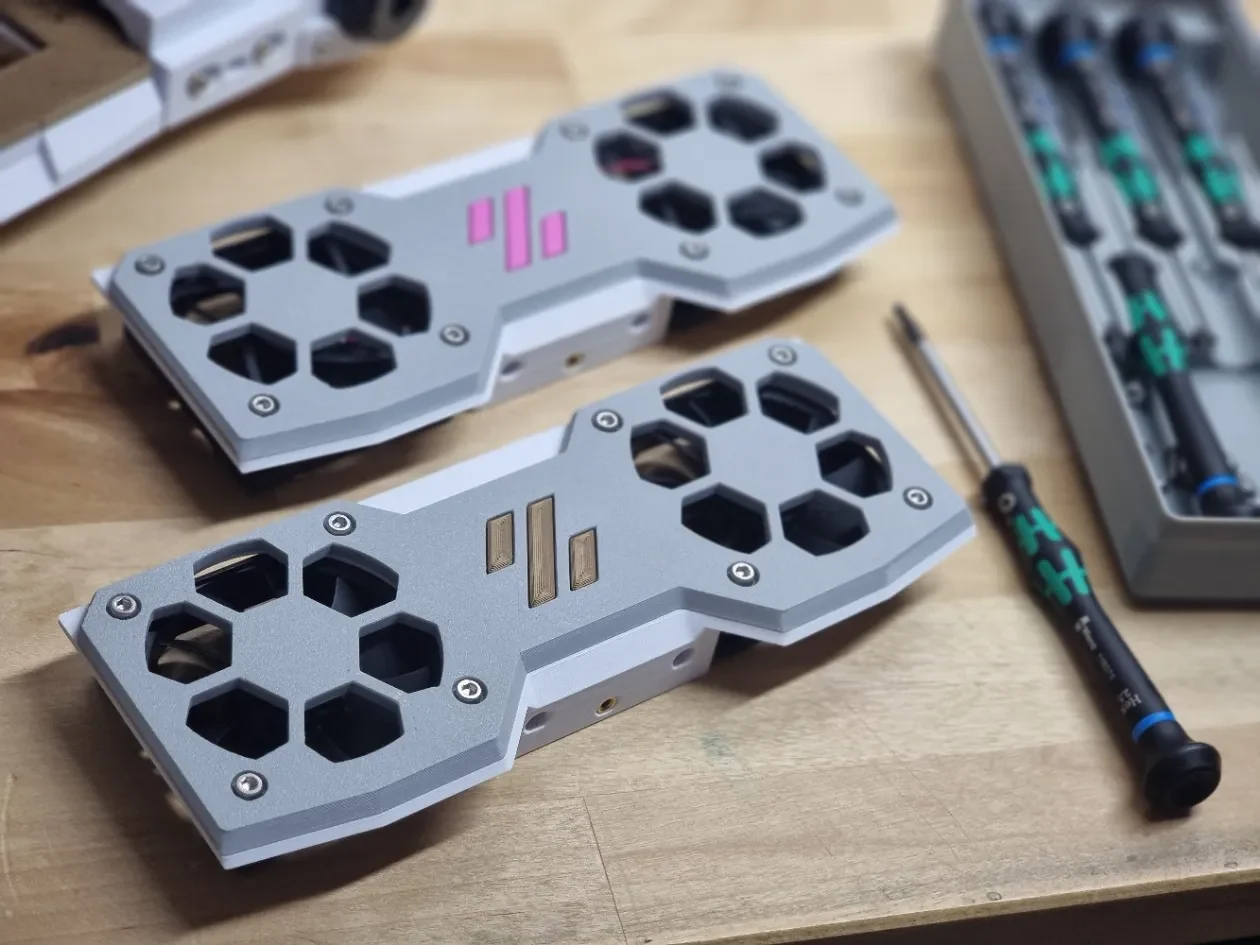

Вставка с логотипом Voron также была изменена: теперь она лучше выравнивается по решетке вентилятора и может быть установлена ​​без клея.

Требуемое оборудование (на каждую сторону):

3 разъема JST 2,54 мм (стандарт Voron)

8x M3x10 мм BHCS/SHCS

2x M5x10 мм BHCS/SHCS

9x тепловые вставки M3x5x4 (стандарт Voron)
